续上篇！压力载荷仿真全流程自动化，3段脚本搞定Mechanical瞬态时域载荷导入

大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python 实现 ANSYS Workbench 众多模块的全流程脚本驱动，并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力。

上一篇文章《全网独家！ANSYS Mechanical 导入载荷的隐藏命令，小郭老师替你找到了》，详细介绍了 Mechanical 中导入载荷的隐藏 API 命令。

今天接着上篇，继续给大家分享两个高频实战技巧：① 如何用脚本批量导入 CSV 文件到 External Data 模块；② 如何在 Mechanical 中自动批量配置导入压力载荷。  看完直接抄作业就能用！

一、需求描述

（一）工程背景

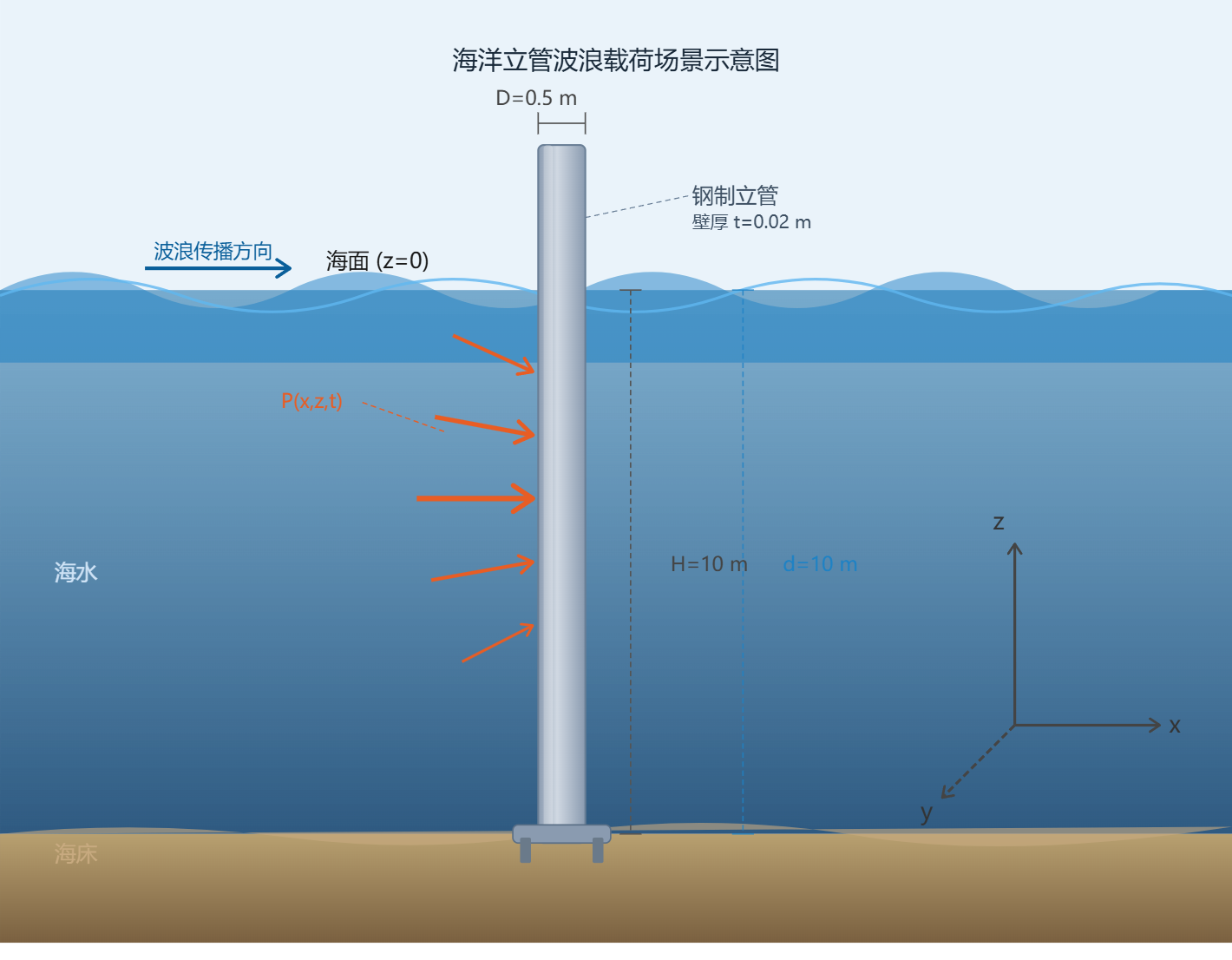

这是一个典型的海洋工程问题——一根垂直的钢制圆柱形立管固定在海床，受海面周期性波浪拍打。我们需要分析 1～5 秒内波浪扫过立管时的压力演化过程，进而得到立管的瞬态结构响应。

几何模型参数如下：

（二）压力载荷来源

波浪压力采用线性 Airy 波浪理论计算，立管外表面某点的动压公式为：

其中波数由色散关系迭代求解。我们分别计算 t = 1s、2s、3s、4s、5s 共 5 个时刻的三维压力分布，每个时刻生成一个 CSV 文件。

（三）痛点在哪？

5 个 CSV 文件，手动操作的话要做什么？

2、打开 Mechanical，进入导入载荷的 Worksheet 表格，手动填写每行的数据标识符、对应时间、缩放系数；

2、还要单独设置分析时间步，确保每步结束时间和载荷时刻一一对应。

5 个文件尚且还好，如果是 50 个时刻呢？手动操作不仅耗时，一旦某列配置错了，整个仿真结果全部作废。

用脚本全部自动化，才是正确打开方式。

二、整体思路与完整代码

（一）三步走流程

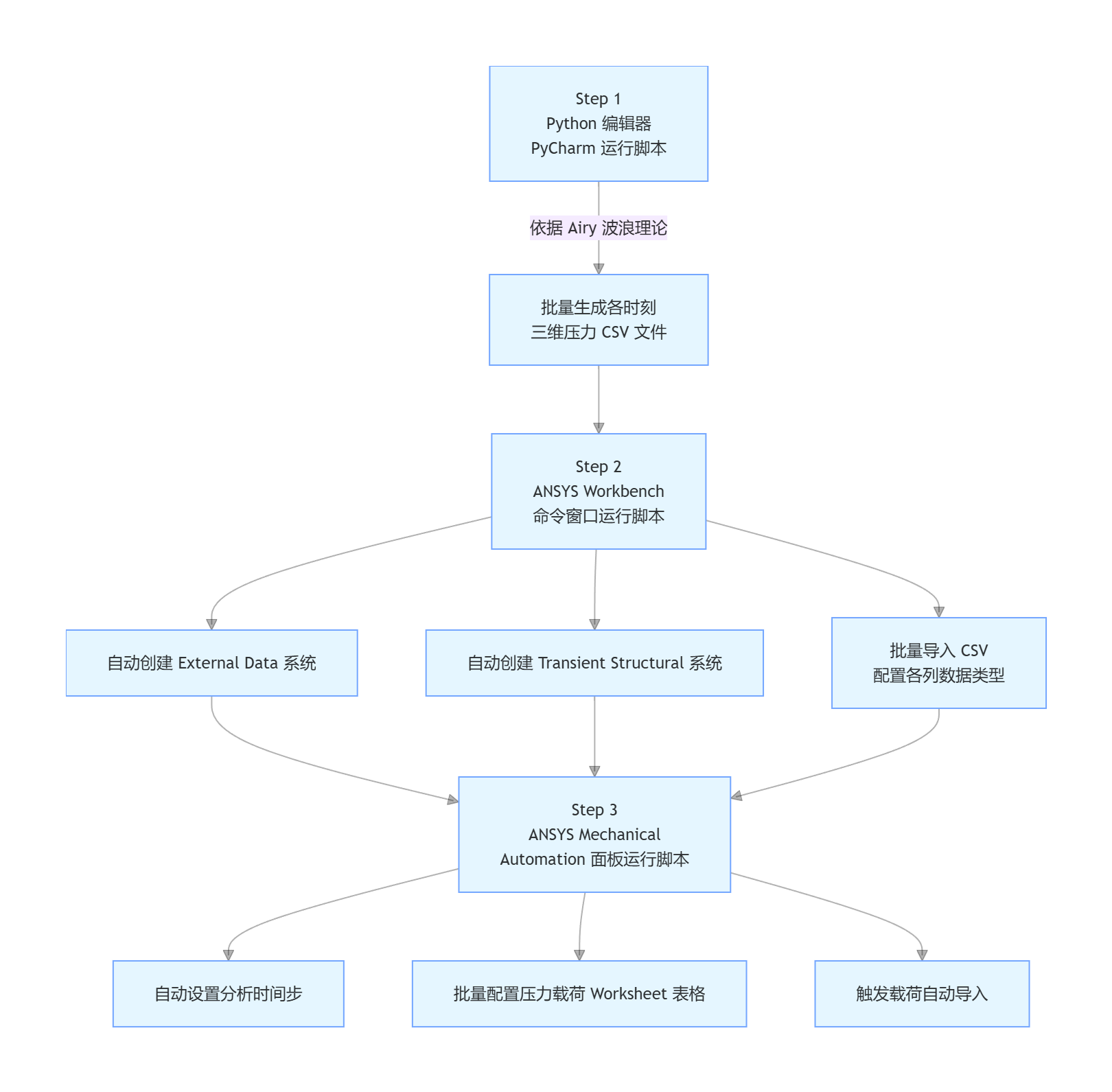

整个自动化流程分三步，逻辑非常清晰：

Step 1：在 Python 编辑器（PyCharm 等）中运行脚本，根据 Airy 波浪理论批量生成各时刻的三维压力 CSV 文件；

Step 2：在 ANSYS Workbench 的命令窗口运行脚本，自动创建 External Data 系统和 Transient Structural 系统，批量导入 CSV 并配置各列的数据类型；

Step 3：在 ANSYS Mechanical 的 Automation 面板中运行脚本，自动设置分析时间步，并批量配置导入压力载荷的 Worksheet 表格，触发载荷导入。

（二）Step 1：Python 批量生成压力 CSV 文件

完整代码

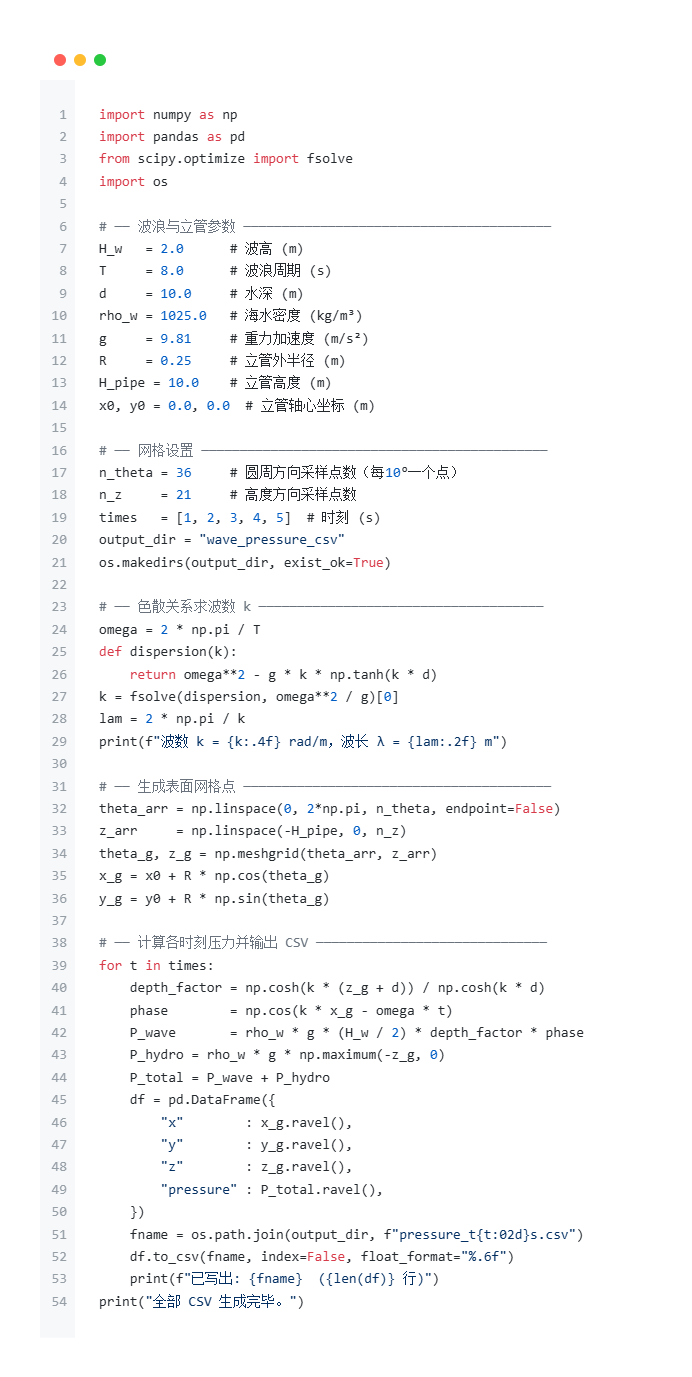

核心代码解析

色散关系求波数

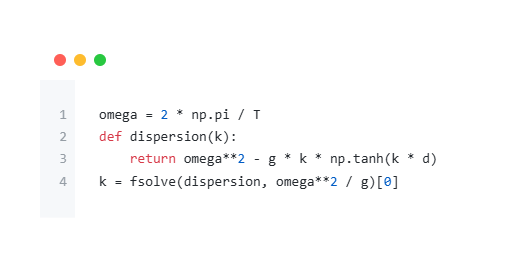

波数 k无法直接解析求解，需要用 scipy.optimize.fsolve 对色散方程进行迭代求解：

这里初始值取深水近似 ，收敛速度很快。

表面网格生成

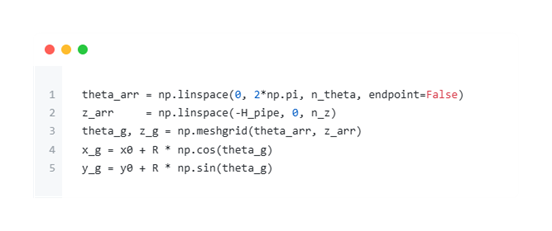

立管外表面用极坐标参数化，圆周方向均匀取 36 个点（每 10° 一个），高度方向取 21 个点：

注意 endpoint=False——圆周方向不取终点，避免 0° 和 360° 重复。

压力计算与输出

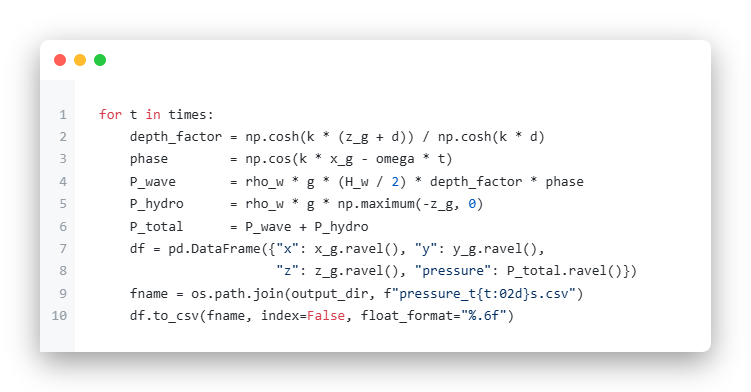

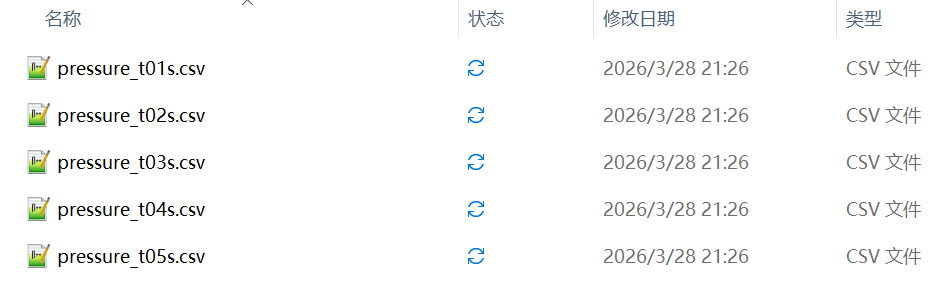

每个时刻单独计算压力并写成 CSV，文件命名为 pressure_t01s.csv、pressure_t02s.csv……方便后续脚本通过正则表达式自动提取时间信息：

这里同时叠加了静水压 P_hydro，更贴近实际工况。如果只需要动态波动分量，删掉 P_hydro 那一行即可。

（三）Step 2：Workbench 脚本批量导入 External Data

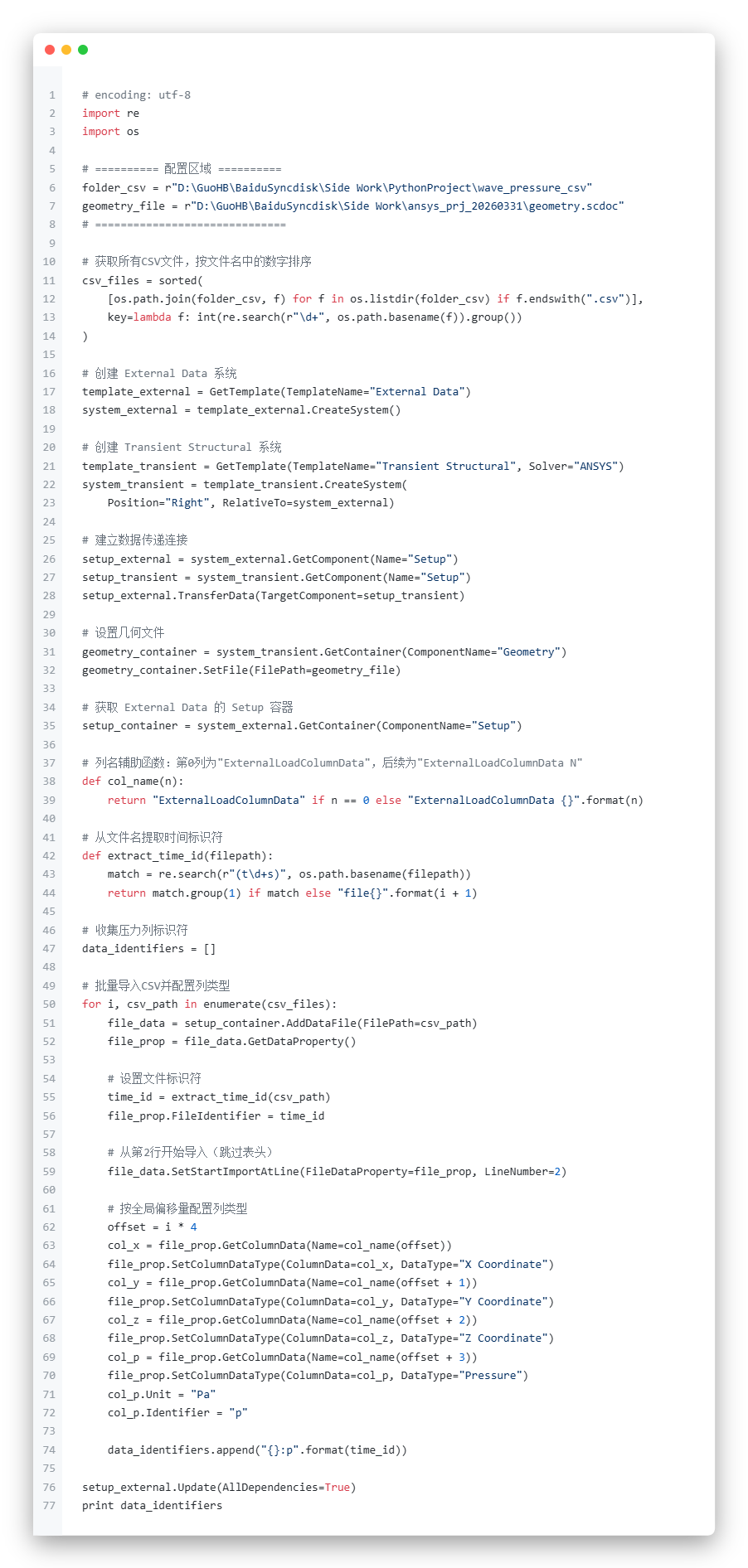

完整代码

核心代码解析

创建系统并建立连接

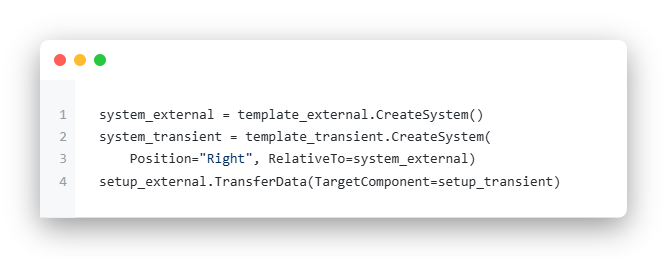

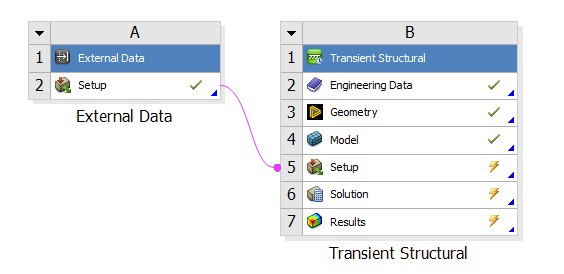

脚本先创建 External Data 系统和 Transient Structural 系统，再通过 TransferData 建立两者的数据传递关系——这一步相当于手动在 Workbench 界面里把 External Data 的输出端口拖到 Transient Structural 的 Setup 上：

批量导入 CSV 并配置列类型

这是脚本的核心循环。每个 CSV 文件调用一次 AddDataFile，再分别对 4 列数据调用 SetColumnDataType 指定类型。

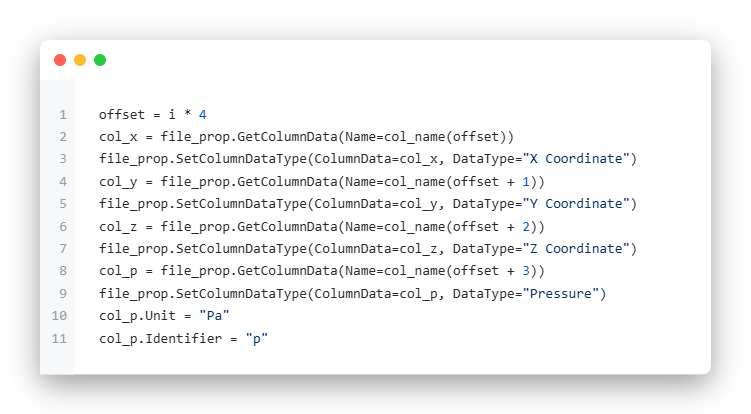

这里有一个容易踩的坑：列名不是从 0 开始单独计数的，而是全局累计偏移。第 1 个文件的列名是 ExternalLoadColumnData（第0列）、ExternalLoadColumnData 1、ExternalLoadColumnData 2、ExternalLoadColumnData 3；第 2 个文件紧接着从 ExternalLoadColumnData 4 开始，以此类推。所以偏移量要用 i * 4 计算：

文件标识符命名规则

每个文件的标识符格式为 t01s、t02s……压力列的完整标识符为 t01s:p。这个命名是后续 Mechanical 脚本定位数据的唯一依据，必须保持一致。

（四）Step 3：Mechanical 脚本批量配置导入压力载荷

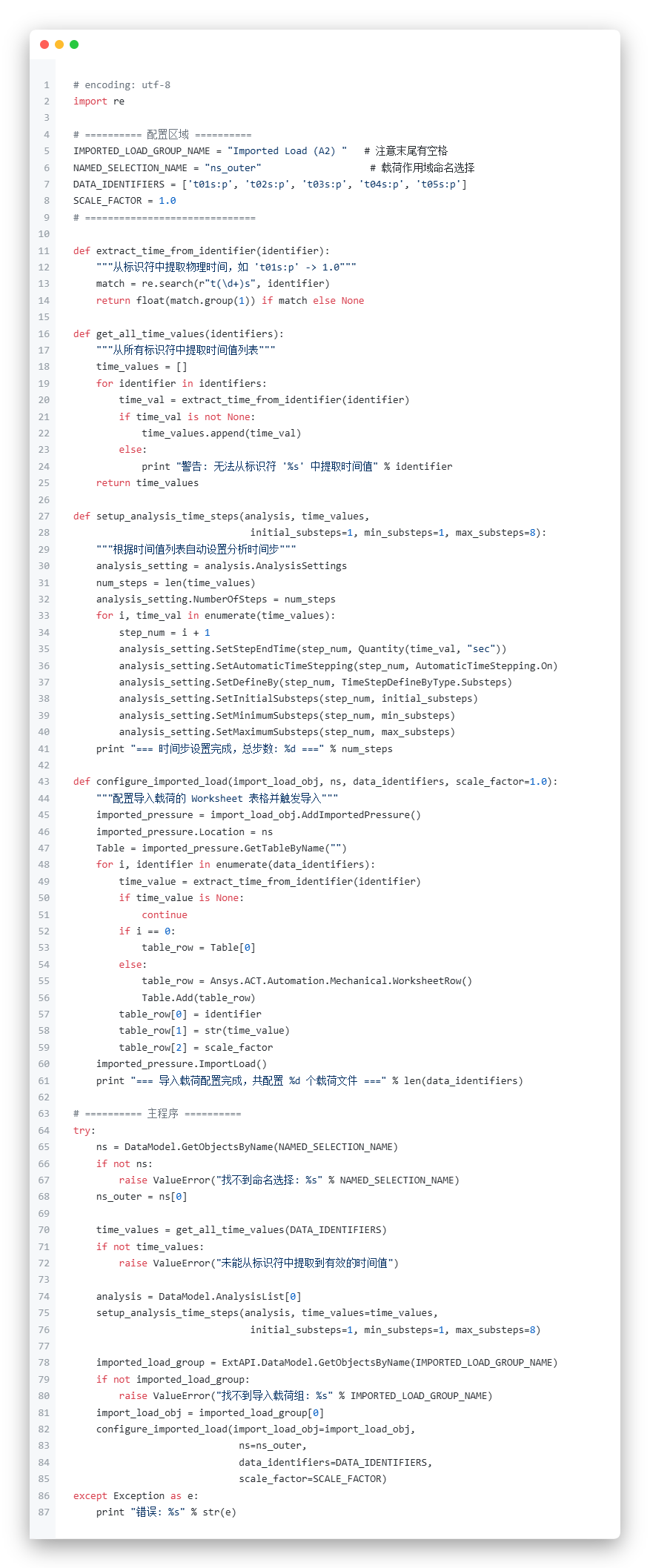

完整代码

核心代码解析

自动设置分析时间步

setup_anxalysis_time_steps 函数根据传入的时间值列表，自动设置分析步数和每步的结束时间。这里有两个细节值得注意：

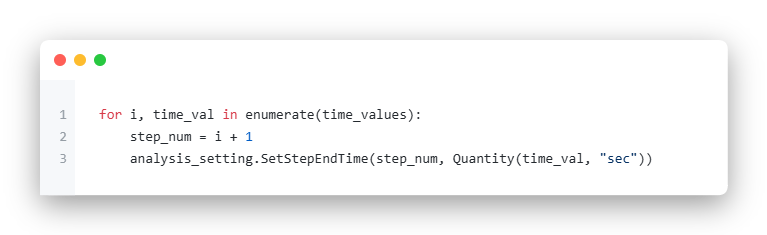

一是步编号从 1 开始，不是从 0 开始：

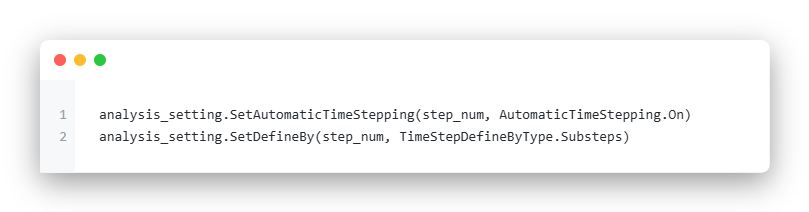

二是每步都独立开启自动时间步控制，避免 ANSYS 用全局设置覆盖单步配置：

批量配置 Worksheet 表格

configure_imported_load 函数是本篇的核心。它先添加导入压力载荷对象，再通过 GetTableByName("") 获取 Worksheet 表格，逐行填写数据标识符、时间值和缩放系数：

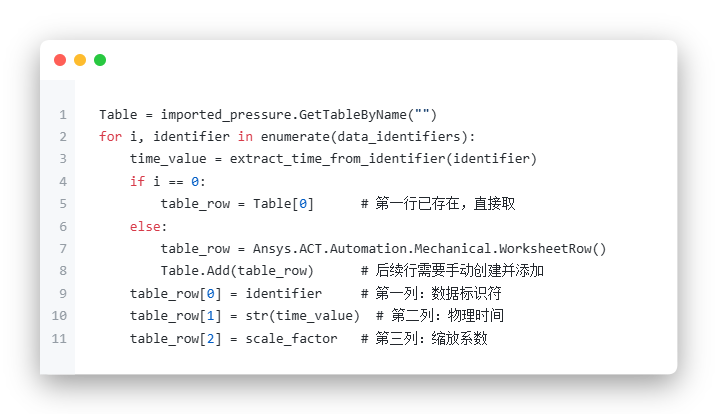

注意第一行和后续行的处理方式不同——第一行用 Table[0] 直接获取，后续行必须先 new 一个 WorksheetRow 再 Add 进去，否则会报错。

最后调用 ImportLoad() 触发实际数据导入，这一步不能省，否则配置了也不会生效。

三、运行效果

运行三段脚本后，ANSYS 会自动完成以下工作：

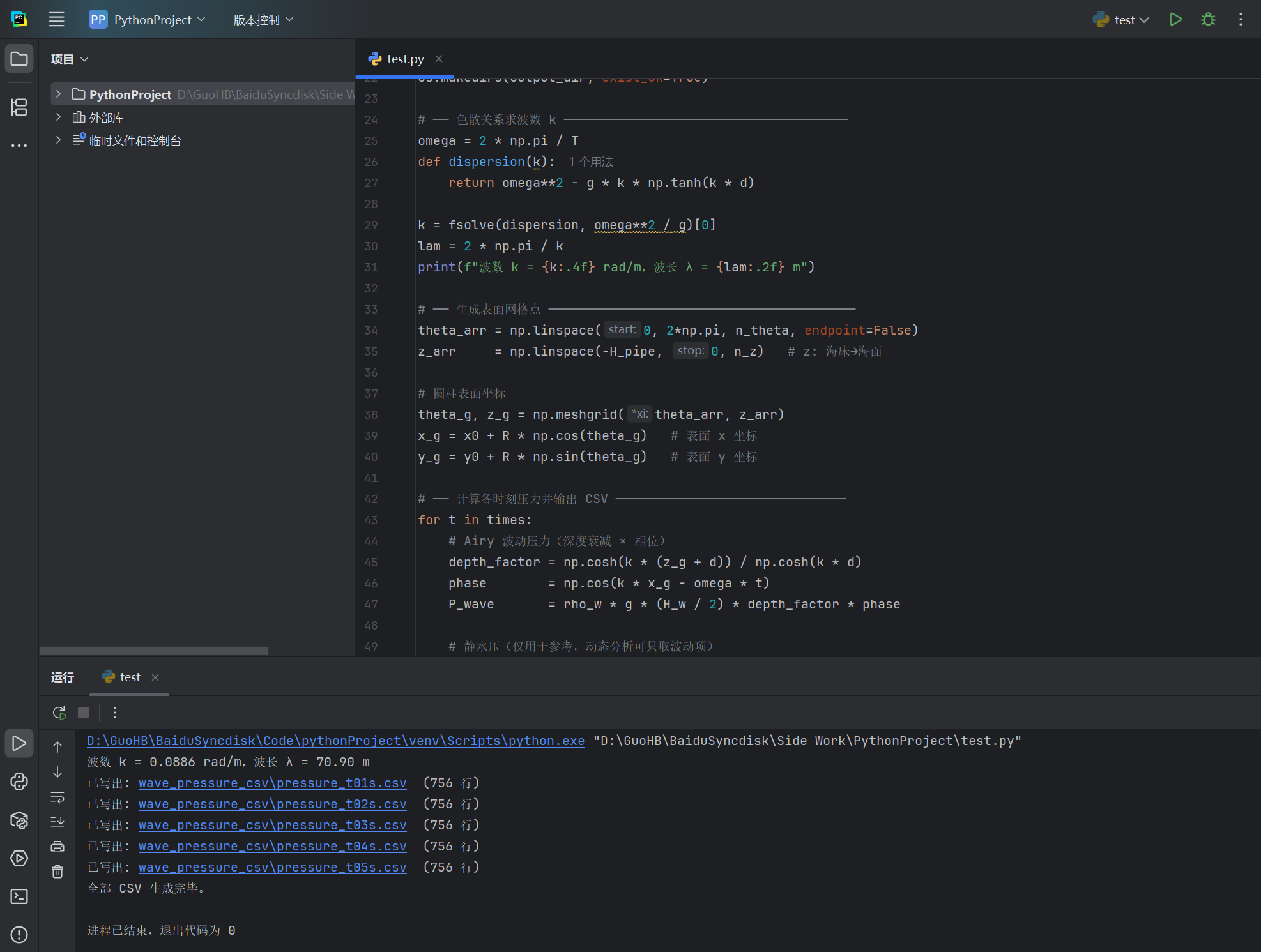

1、Python编辑器中自动生成不同时刻下的压力载荷文件

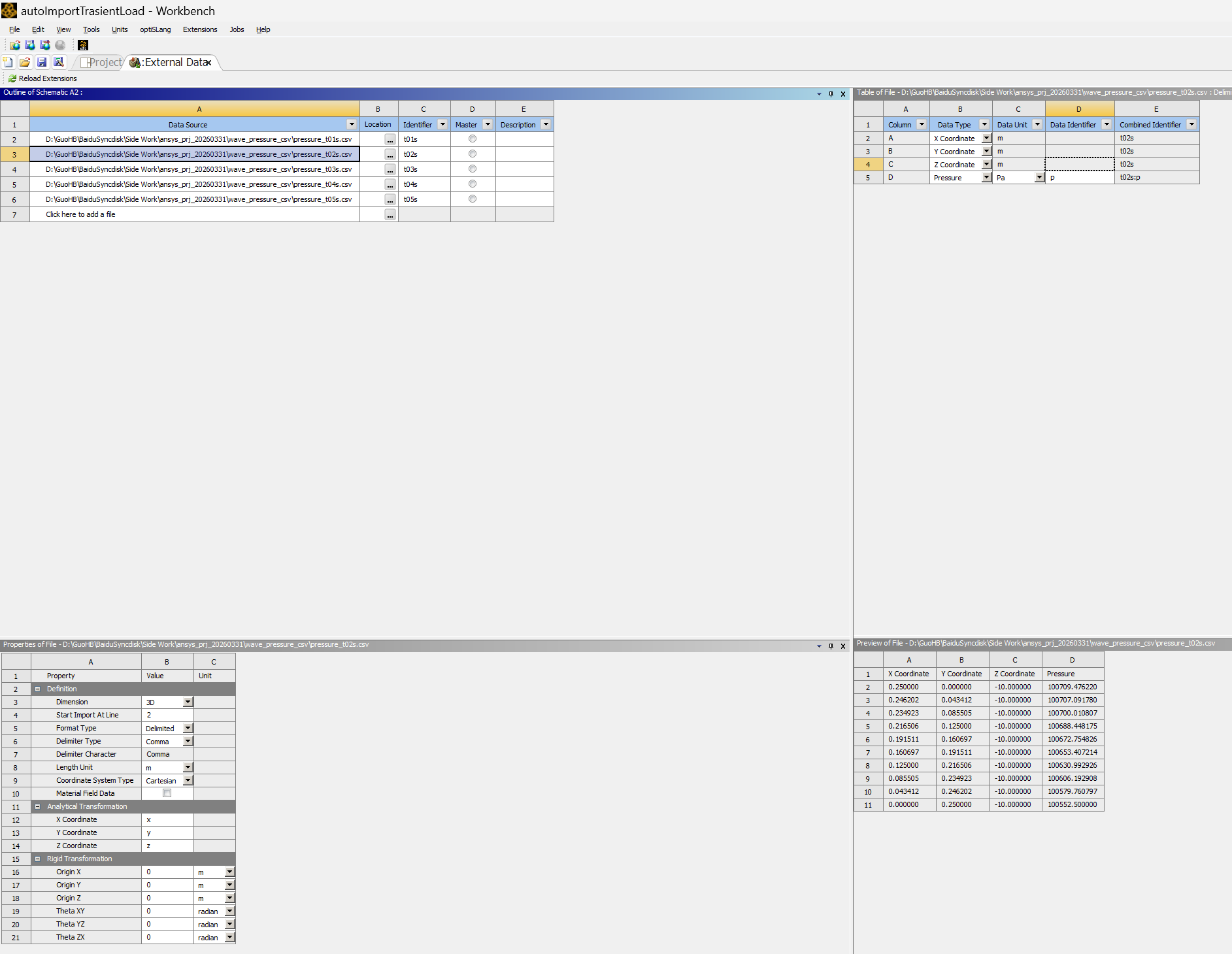

2、Workbench 中生成 External Data + Transient Structural 联动系统，5 个 CSV 文件全部导入并完成列类型配置；

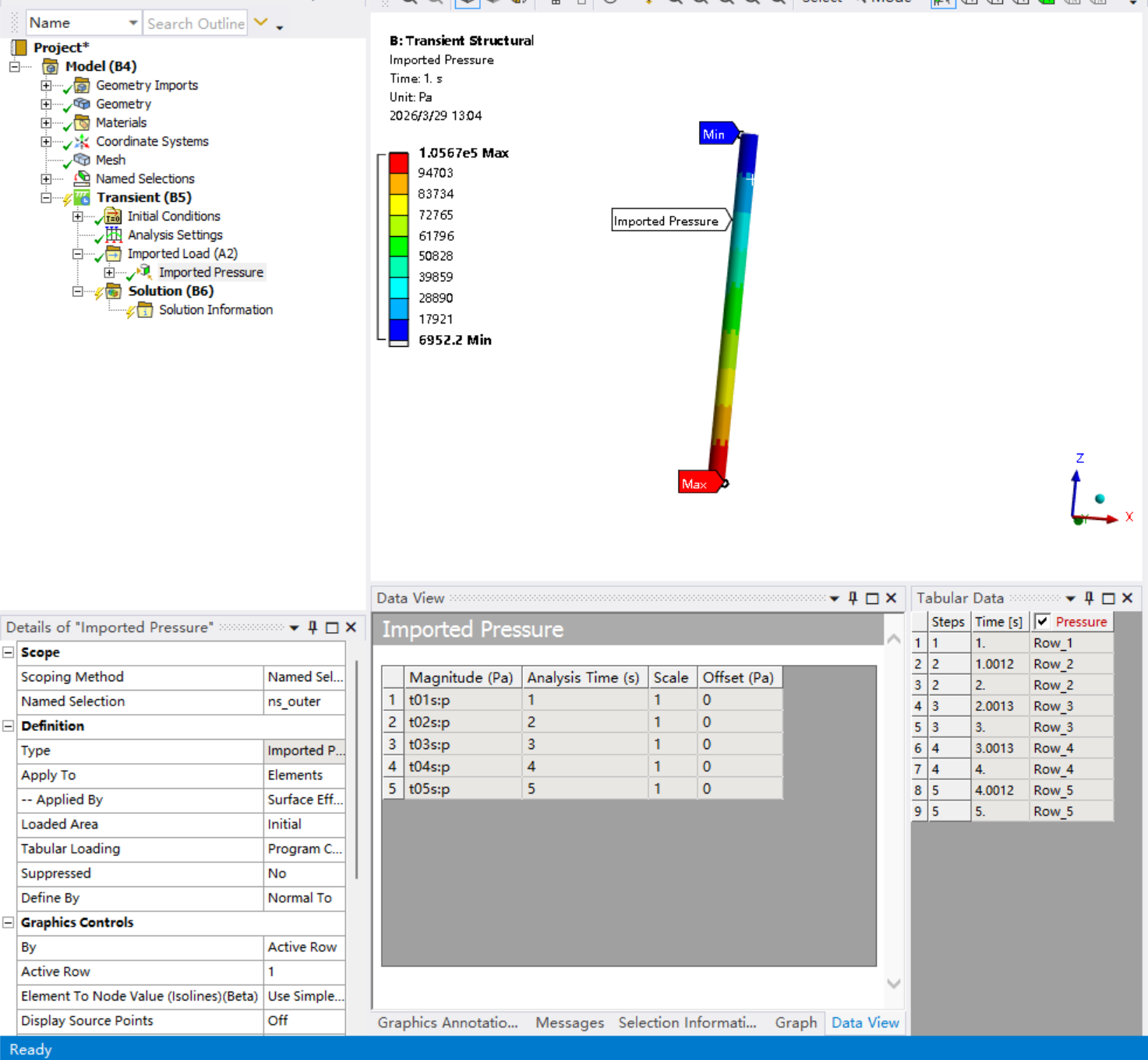

3、Mechanical 中自动创建 5 个分析步，每步结束时间与 CSV 文件时刻精确对应，且导入压力载荷的 Worksheet 表格自动填写完毕，触发载荷导入。

原本手动操作至少需要 30 分钟的配置工作，现在脚本运行不到 1 分钟全部搞定，文件数量越多，效率优势越明显。

四、结语

其实 ANSYS 二次开发不用追求"高大上"，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。

本文从海洋立管波浪载荷仿真这个真实工程场景出发，把"批量生成CSV→批量导入External Data→批量配置导入载荷"的全流程自动化拆解得清清楚楚。代码结构清晰，只需修改配置区域的路径和参数，就能直接移植到自己的项目中使用。

如果你也在为 External Data 批量导入或 Mechanical 导入载荷配置而头疼，欢迎在评论区留言，后续会持续分享更多 ANSYS 二次开发实战技巧！
