第二十九夜：应力集中对静载和疲劳的影响

##材料力学 ##机械强度 ##疲劳 ##机械原理 ##机械设计 ##考研 ##失效分析

地点：深夜实验室，拉伸试验机在低声运作，发出节奏性的微鸣。

人物：

• 小生：盯着几份性质截然不同的断裂报告，眉头紧锁，仿佛在审理一桩复杂的案件。

• 老师傅：在黑板上画下了一个陡峭如孤峰的应力分布图，回头看着小生，眼神中透着深意。

1. 场景：一份“性格”迥异的名单

小生：师傅，我复盘了最近几场事故。同样的缺口，有的材料只是悄悄变了形，有的却像玻璃一样碎了一地，还有的工作了一阵子突然“猝死”。这应力集中简直像个变色龙。

老师傅：那是自然。应力集中是局部的“过度拥挤”，但这种拥挤是否会引发踩 踏事故，取决于载荷的性格和材料的脾气。

2. 第一重审判：静载下的塑性材料（韧性派）

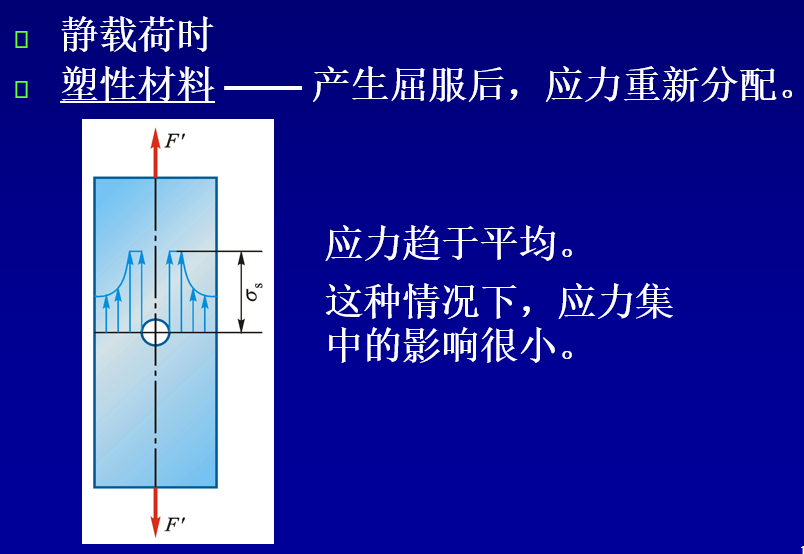

老师傅：咱们先看那些“厚道”的塑性材料（如低碳钢）。在静载荷下，它自带一个 “调节机制”。

小生：您是说局部屈服？

老师傅：对！当缺口边缘的应力达到屈服极限      时，那里的“弹簧”并没有断，而是选择了局部塑性变形。

• 应力重分布：屈服后材料虽然承载能力略有降低，但是还可以承载至少是      的应力。不过塑性区域应力不再随载荷增加，多出的载荷会像溢出的水，自动分给周围还没满载的区域。

• 弹性包围塑性：由于应力集中是局部现象，这点塑性区域被庞大的弹性海域死死限制住，结构整体依然稳固。

3. 第二重审判：静载下的脆性材料（刚烈派）

老师傅：但如果换成脆性材料（如铸铁、陶瓷），情况就变成了 “死循环”。

小生：因为它没有“泄压阀”，应力集中像“导火索”。

老师傅：没错。一旦局部最高应力超过抗拉强度     ，那个点的材料理论上会断裂。这会导致两个致命后果：

1. 承载能力骤降：局部材料断裂后彻底丧失承载力，剩余截面积减小，剩下的材料就要分担更多的载荷。

2. 应力奇异与正反馈：断裂产生的裂纹尖端，应力集中会比原来更明显，甚至出现应力奇异（理论应力趋于无穷大）。



老师傅总结：这就如同推倒了第一张多米诺骨牌，局部断裂引发了疯狂的正反馈——面积越小应力越高，应力越高断裂越快。这种连锁反应一旦开启，整体结构便会瞬间崩塌。

4. 第三重审判：周期载荷（疲劳——无论塑性还是脆性）

老师傅：最阴险的是周期载荷（疲劳）。在这种反复“折磨”下，无论塑性还是脆性材料，应力集中都是头号杀手。

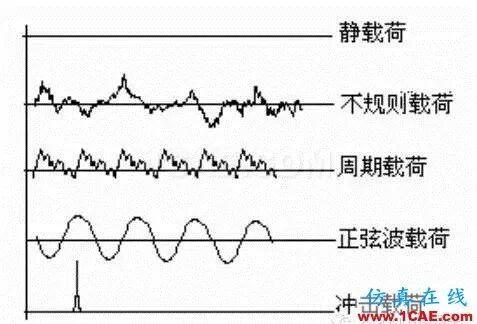

各类载荷对比

小生：为什么这时候塑性材料的“泄压阀”不管用了？

老师傅：这就是我要跟你细说的 “微观滑移” 理论。你要记住，疲劳断裂从来不是整体崩塌，它是一个极端局部化的过程。

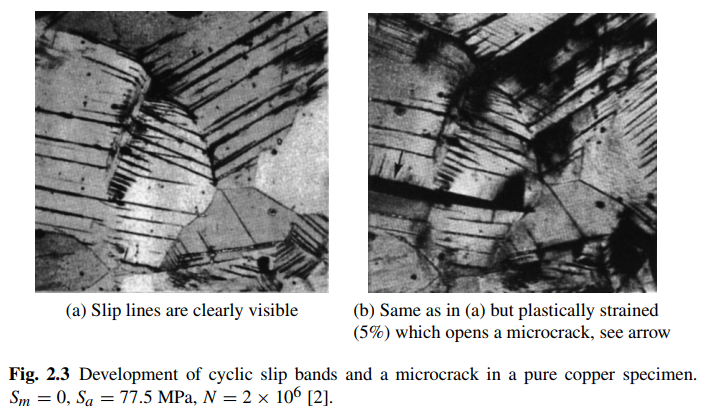

晶粒尺度的塑性滑移带（来自Fatigue of Structures and Materials)

小生：局部到什么程度？

老师傅：局部到几个晶粒尺寸的量级。虽然整根杆件受到的名义应力还没到屈服强度     ，但在某些晶粒内部，由于排列方向比较“倒霉”，晶粒的局部应力依然大于材料平均的屈服强度的，能促使晶层发生塑性滑移。

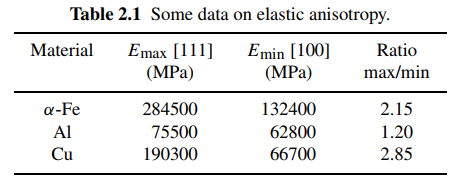

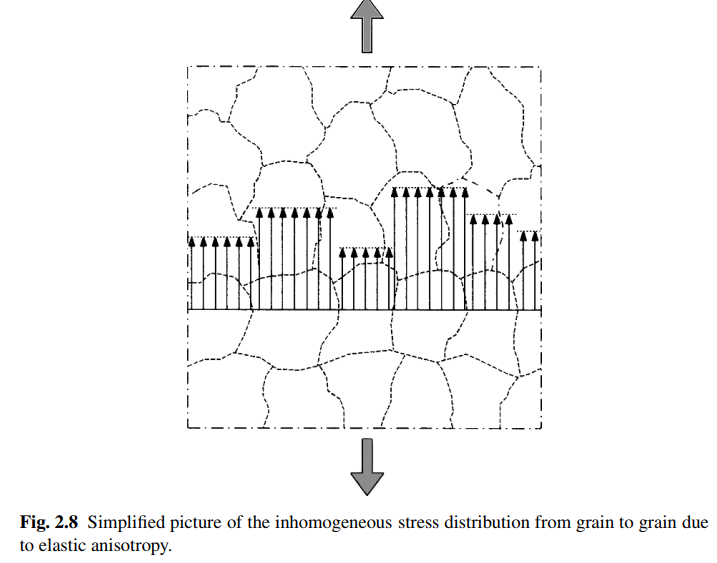

晶粒尺寸应力不均匀分布示意图（来自Fatigue of Structures and Materials)

小生：我明白了！就像一座铺满石砖的大殿，整体看上去纹丝不动，但由于每块砖的“站姿”不同，个别铺设角度比较“蹩脚”的石砖，其实正替邻居们扛着大得多的重压。在这些“超载”点的极限拉扯下，它们已经最先撑不住，开始和邻居发生摩擦、悄悄产生位移了。

老师傅：没错！这就是微观层面的 “能者多劳，多劳先死”。这种因为晶粒排列方向不同导致的受力不均，正是塑性滑移带总是在某些特定点率先冒头的原因。这种晶粒内部的塑性滑移，往往沿着特定的斜向平面开始，我们叫它滑移带（Slip Band）。而在成千上万次的往复载荷作用下，材料表面的“搬运”戏码就开始了：

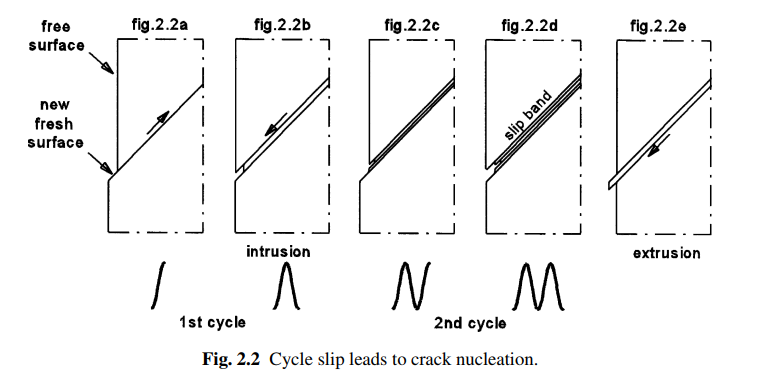

• 拉伸阶段：在拉力作用下，晶层沿着滑移面滑出。由于露在了空气中，滑出来的部分形成了新鲜的表面。这层“嫩肉”会迅速被空气氧化或吸附杂质，变得不再“纯洁”。

• 压缩阶段：当力反向变成压力时，由于刚才滑出去的部分已经被氧化“变质”，它们没法像拉拉链一样完美地缩回到原来的位置，只能走一点“偏路”。

• 多次往复：经过多次拉压的交替博弈，在微观层面上，材料表面就逐渐被“搓”出了像锯齿一样的突起（挤出，Extrusion）和凹槽（侵入，Intrusion）。

小生：这些肉眼看不见的微观“小坑”和“小尖”，本质上就是最原始的微裂纹萌生点！

老师傅：没错。现在再把 “应力集中” 加进来：

• 催化剂作用：应力集中会让局部环境异常恶劣（应力集中使得局部应力更高，塑性滑移驱动力更大），原本在平滑表面需要很久才产生的塑性滑移，在缺口处会提早且剧烈地发生。

• 温床效应：应力集中给微观滑移提供了“温床”，让那些凹槽更快地产生和抱团，从而萌生成真正的裂纹。这就是为什么我们在疲劳设计中对应力集中恨之入骨。

5. 结尾：老师傅的总结

老师傅：疲劳就是这样，它在宏观平静的假象下，利用每一次循环的微小塑性滑移，像蚁穴溃堤一样，慢慢攒够了毁灭的能量。

小生：看来，想要防疲劳，不仅要盯着应力数值，还得把零件表面处理得光滑再光滑，绝不能给那些“微观滑移”留任何可乘之机。

本章小结：应力集中的“性格对照表”
