零跑C10电池包拆解 - 2

5月前浏览485

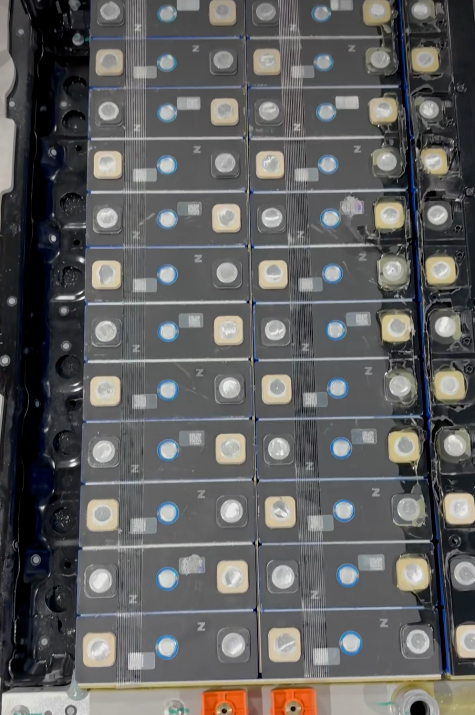

在上一期我们已经把电芯间的汇流排去掉了,这里能更清晰的看到电芯的成组,就是电芯如何在下箱体上进行组装。

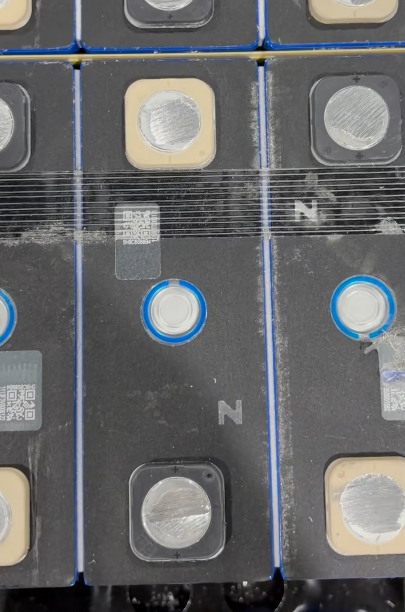

这里能够看到每列电芯上都粘贴有一条纤维胶带,用于固定电芯,这种胶带和我们平时打包两轮车、三轮车电池组装所用的是类似的。
这种低成本材料的应用是零跑高性价比的一个重要的举措,包括后面的环氧绝缘板的使用都是同样的道理。

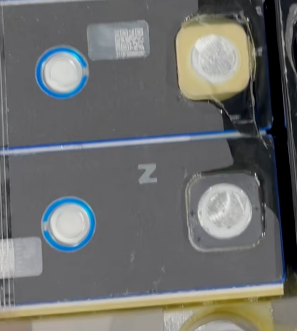

电芯顶盖上的Z字表明这里的电芯是正力提供的。

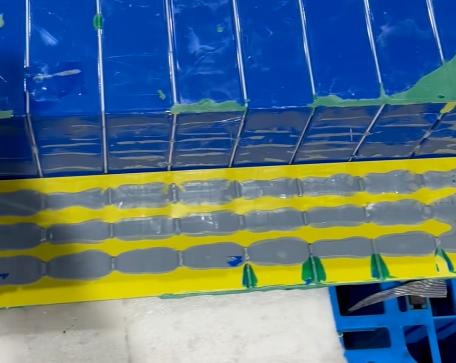

电芯的侧边也有纤维胶带,它同时还用于对侧面陶瓷硅橡胶带来一个粘接。

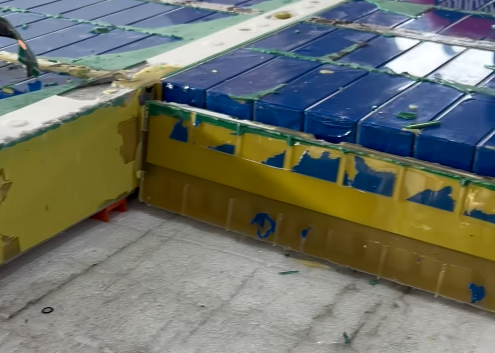

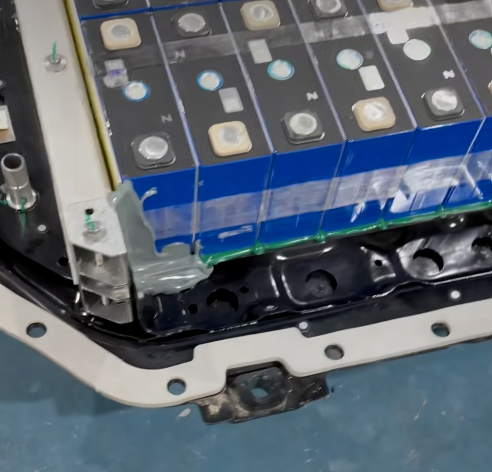

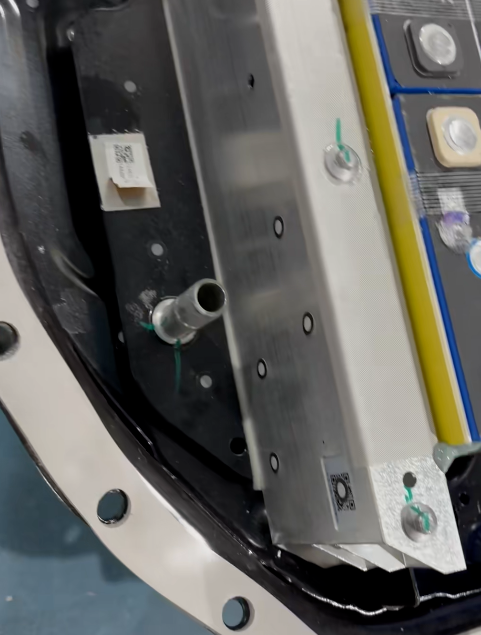

这个黄色的端绝缘板和电芯的端横梁被这个胶紧紧的粘到一起了,很难分离。它的这个端横梁和中间的横梁是可以拆卸的,没有使用焊接的工艺。

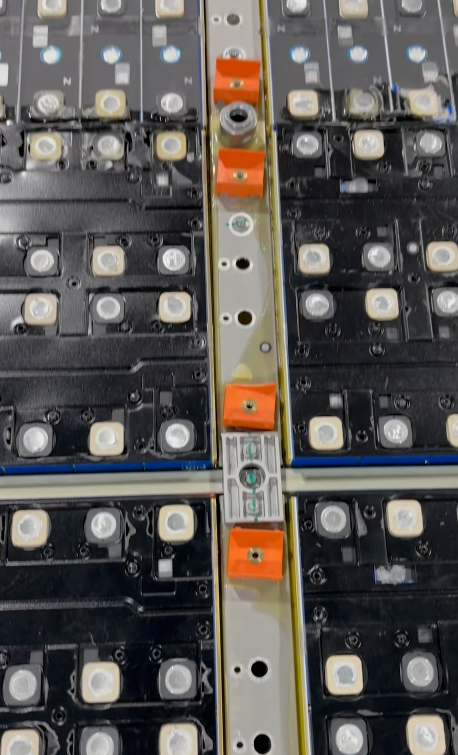

这里就是中间横梁的位置,它还提供与整车的固定连接,以及为跨接母排提供支撑和固定。

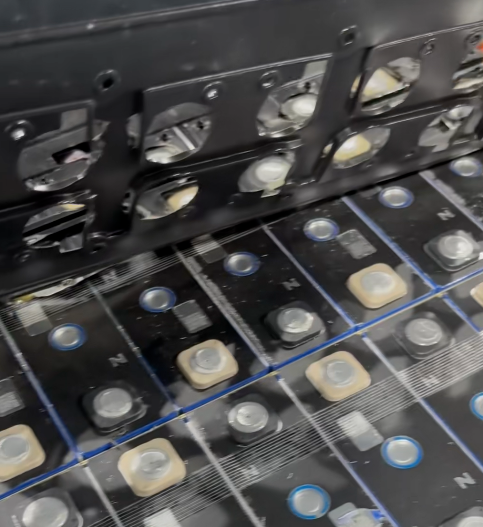

黑色的CCS的支架是吸塑的工艺,有一部分被胶与电芯底面粘接在一起了,也很难完好的把它拆掉。

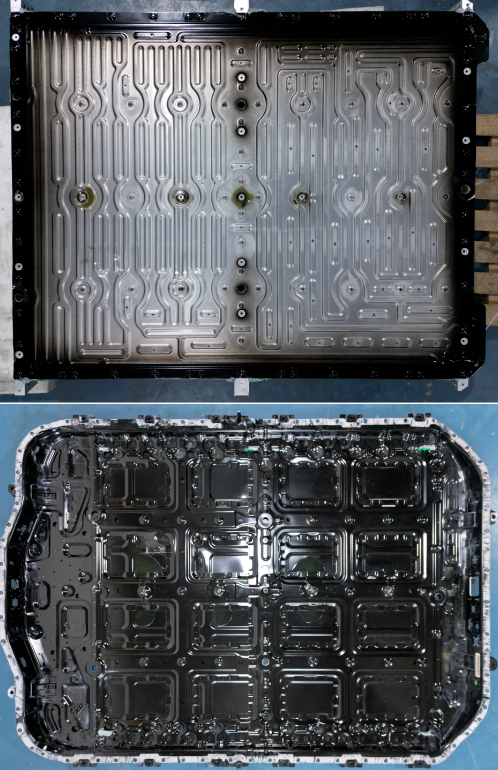

将电池包倒置过来,去掉底部板,那这里就是它的下箱体。

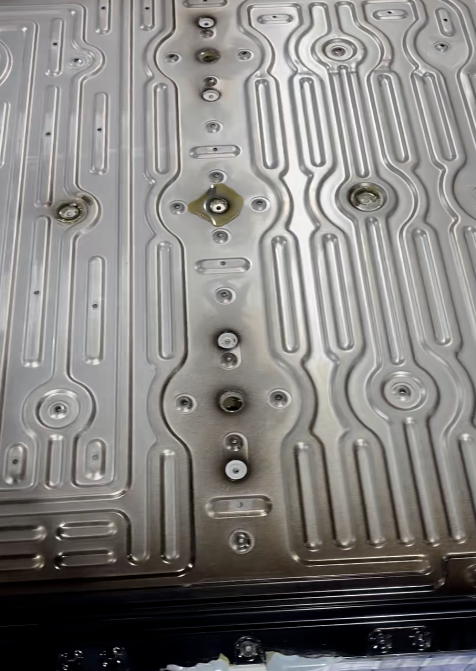

可以看到液冷板的背面这些一条条凸起的,就是流道冷却液,在里面按照设计的方式进行循环。不过,有些凸起不是流道,可以看到有很多小孔,这些是用于支撑连接的。

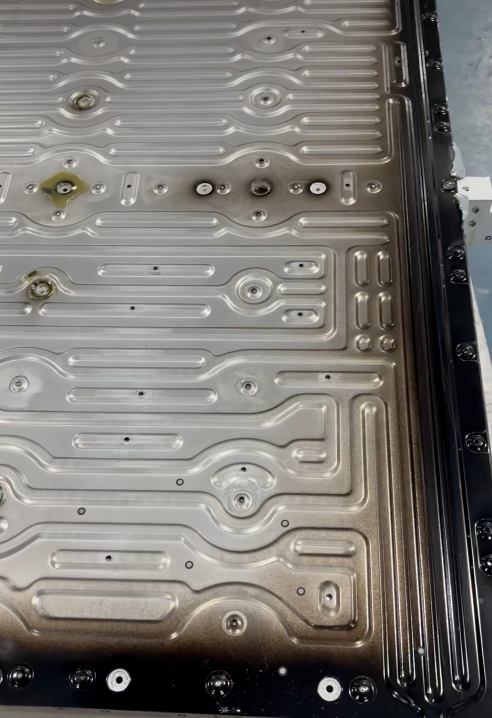

液冷板在箱体上的固定,除了四周的紧固连接,中间部位也有很多大的连接点。

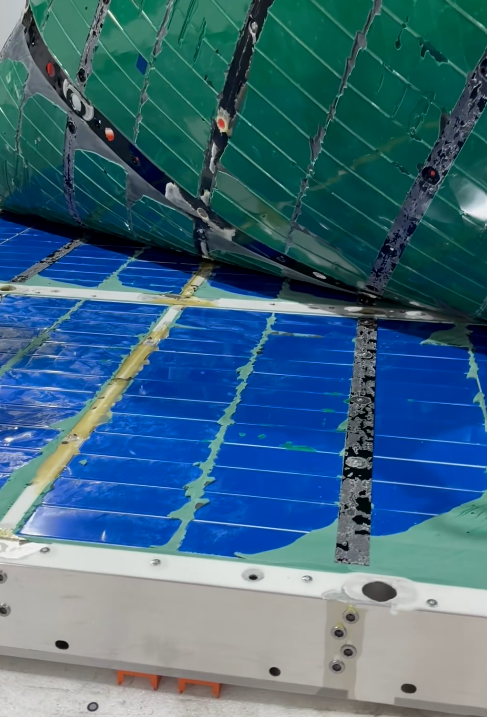

液冷板的拆除相对容易一些,主要原因是:第一,液冷板和电芯之间是导热结构胶。第二,电芯的底部蓝膜是全覆盖,没有进行开窗设计。这就使得液冷板和电芯之间的粘接强度不高,而液冷板可以与电芯整体进行分离。从胶的断层我们可以看出来,胶涂的并不是很厚。

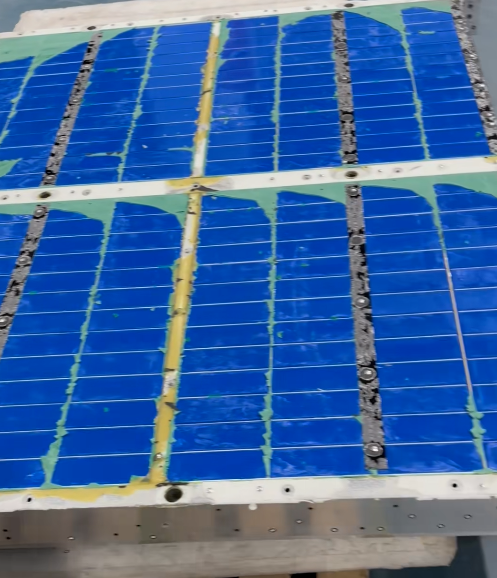

去掉冷板后,我们从背面可以看出电芯模块是一个三横一纵的结构格局。三个横梁和一个纵梁,把所有的电芯牢牢连接在一起。
电芯间布置有白色的回型框,这个我们在后面可以看到。电芯分成8列,共计有208颗电芯。
我们把端横梁和电芯的端绝缘板进行分离。可以看到这个端绝缘板和我们常用的那种黄色的环氧绝缘板是类似的。

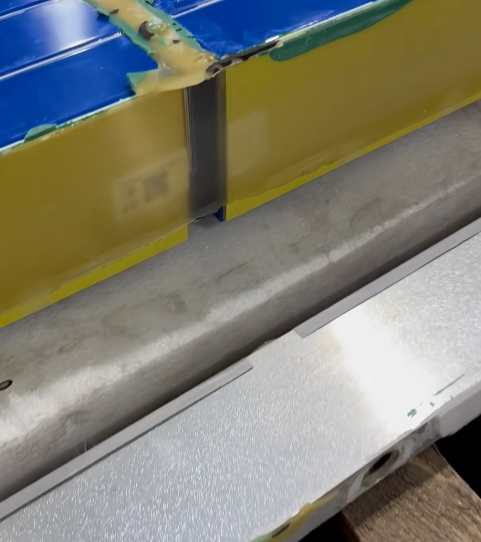

然后两个小电芯模块间的也是这种。绝缘板通过灰色的结构胶与电芯侧边进行连接。
中间的纵梁的两侧也是这种绝缘板的覆盖,然后用胶完全粘接在一起。包括中间梁,它都是这样一个类似的设计。

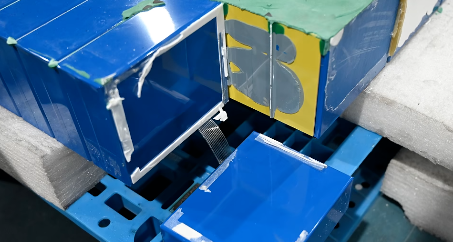

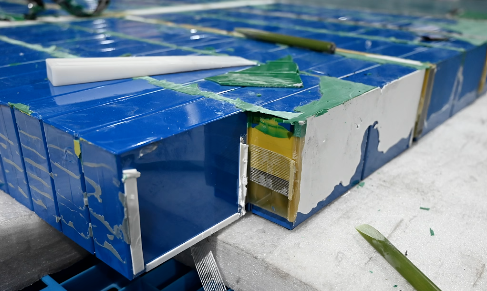

那最后就是这个电芯间的一个布置,从这个图片上我们也能够看出,两个电芯之间它是有这个回形框,这个边框是条纹状的,比较柔软的一个泡棉的东西。
理论上来说,电芯间的这种布置通常会起到几个作用,一个是缓冲应对膨胀力;然后又能够隔热,同时还能应对热失控的防护。那对于国内目前很多铁锂的电芯的设计来说,可能都近几乎于这种裸奔的状态。依靠铁锂电芯的安全性去降低热失控风险。好的,今天的分享就到这里。
来源:小明来电
