从高效计算到数据贯通：“MBD+虚拟点”重构公差分析价值

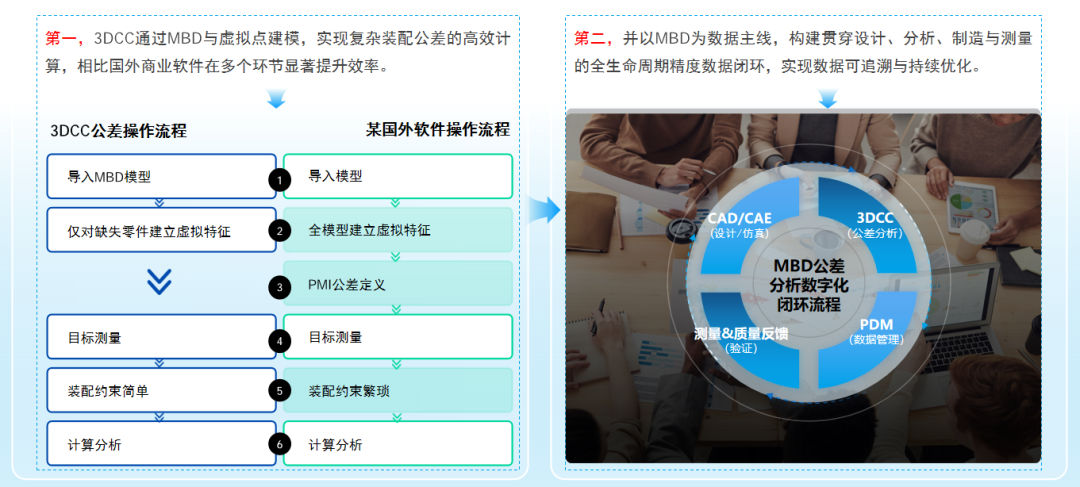

在计算侧（图1左侧流程），3DCC通过“MBD +虚拟点建模”的方式，对传统流程进行了明显优化。工程师可以直接导入带PMI标注的三维模型，无需重复定义公差；基于模型特征自动生成装配约束与测量关系，减少虚拟特征创建；通过高集成度约束算法，降低约束数量和操作步骤。

这一变化的直接结果，是把原来分散、重复的建模工作前移并自动化。在汽车悬架、飞机机身接口等复杂装配中，尺寸链分析效率可提升30%以上，明显减少人工操作时间。

但在实际工程中，算得快只是第一步。更关键的问题是：这些公差数据能不能在后续环节继续使用。

在数据侧（图1右侧流程），MBD的作用开始体现出来。过去，设计用的是CAD模型，公差分析单独建模，工艺和测量又是另一套数据，信息在不同系统之间反复转换，不仅效率低，还容易出错。而基于MBD的方式，是把公差、尺寸和装配语义直接写在三维模型里（PMI）。该模型作为统一数据载体，可被设计、仿真、工艺及测量等环节直接复用，避免多源数据重复构建。

以3DCC为例，公差分析直接基于MBD模型开展，可减少约20%的人工补录，同时保证设计与制造阶段的语义一致。在制造阶段，测量数据可以回传，用于验证分析结果；在后续型号或批次中，这些数据还能作为参考继续使用。结合CAD、PDM/PLM及测量系统，逐步形成从设计、分析到检测的完整数据链。

这样一来，公差数据不再只是一次性的计算结果，而是变成可以复用、可追溯的工程数据。

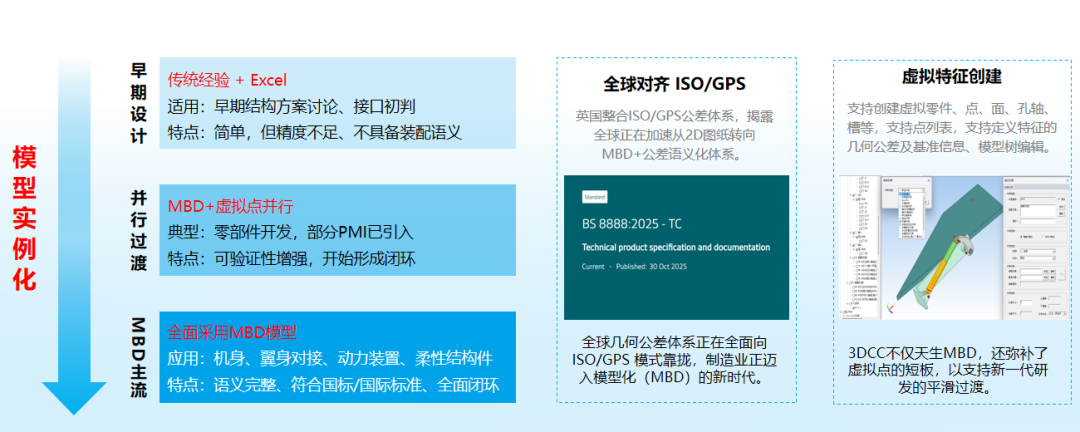

（MBD+虚拟点建模并行方案）

从工程实践看，公差分析正在发生一个很实际的变化：一方面，通过MBD和虚拟点建模，把计算流程做得更高效；另一方面，通过统一的数据模型，让公差信息在设计、制造和测量之间能够持续传递和反馈。这两点叠加，才真正体现出MBD的价值。
