新手设计的DDR经常随机死机或重启,如何避免呢?

5月前浏览515
大家好,我是EE小新。
大家在做RK项目的时候,经常会看到以下的DDR设计建议:
强烈建议客户不要私自改动DDR部分走线及器件摆放!客户项目DDR部分走线若有改动,请参考RK硬件LAYOUT指南指导文件进行。

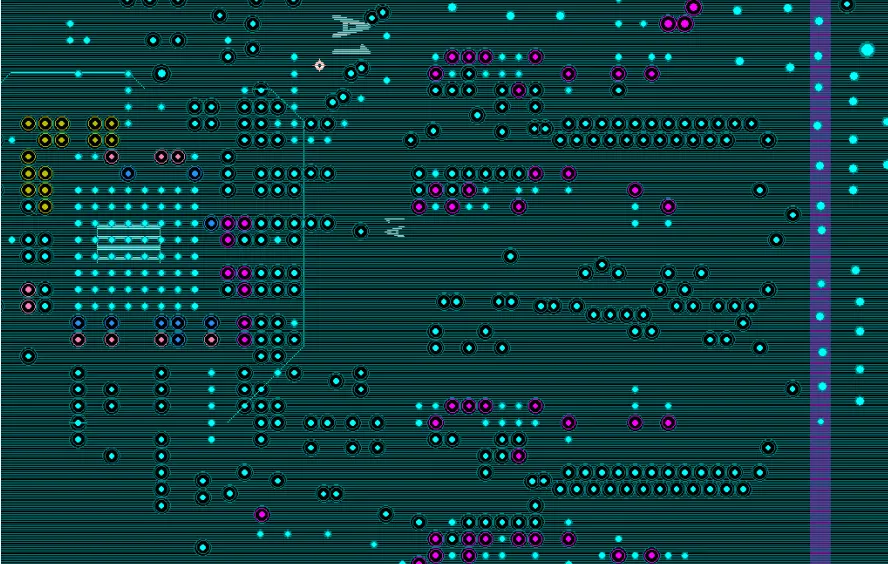

保证铺铜的完整性,保证电源/地完整性,会直接影响DDR性能及其提高DDR兼容性,按下图这种铺铜效果设计,RK发布提供的参考设计铺铜效果,电源/地未被分割图:

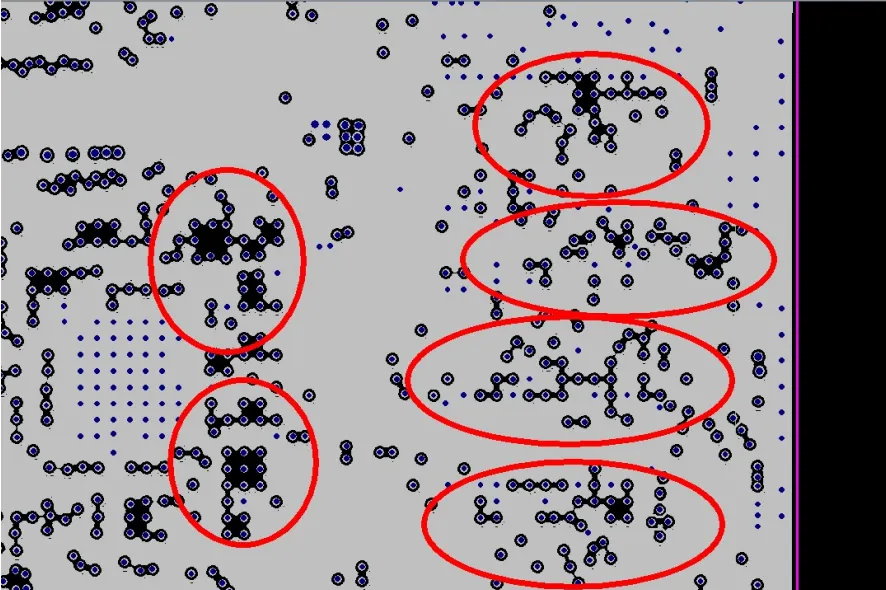

实际客户项目中我们DDR模板铺铜效果和一些出现问题的设计的铺铜效果对比图。出现问题设计的铺铜效果,电源/地被分割。机器出现的现象为随机死机或重启。


那么具体如和操作呢?以PADS软件为例:



PADS版本DDR模板导入流程


  1. 获取正确的DDR demo原理图和PADS版本ASC文件,保证新设计原理图 DDR 部分元件位号与Demo一致。


  2. DDR 模板导入

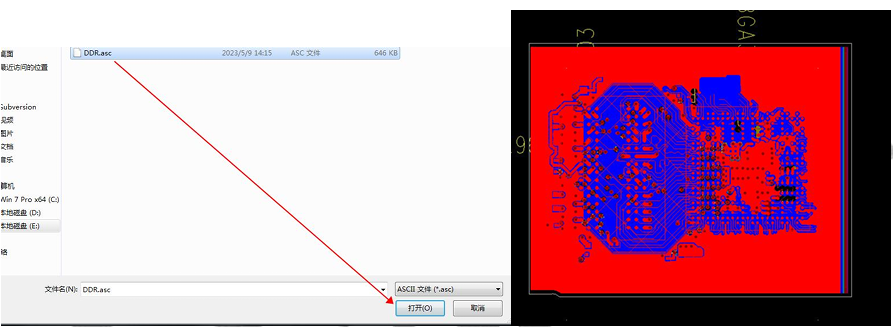

新建一个 PADS文件,并导入 ASC文件,可得到一个 DDR模板的 PADSlayout版本文件。此处需要注意,如果 元件封装需要改成自己公司所使用封装的话,需要手动在该 DDR模板上将相应的封装替换掉。

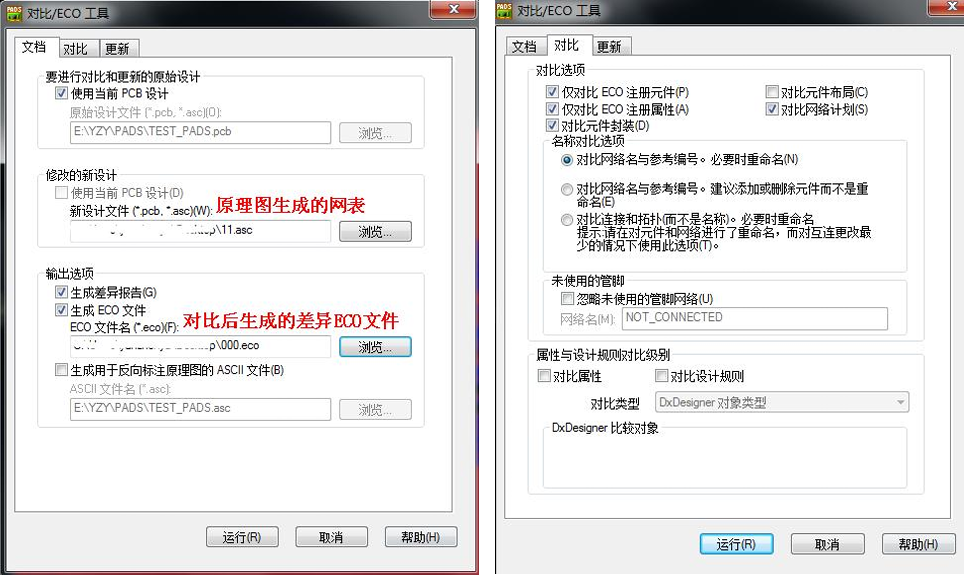

3. 网表导入


生成新设计原理图的网表,并将第2步骤生成的新建PCB与原理图网表进行比对,由此导入其他元器件。

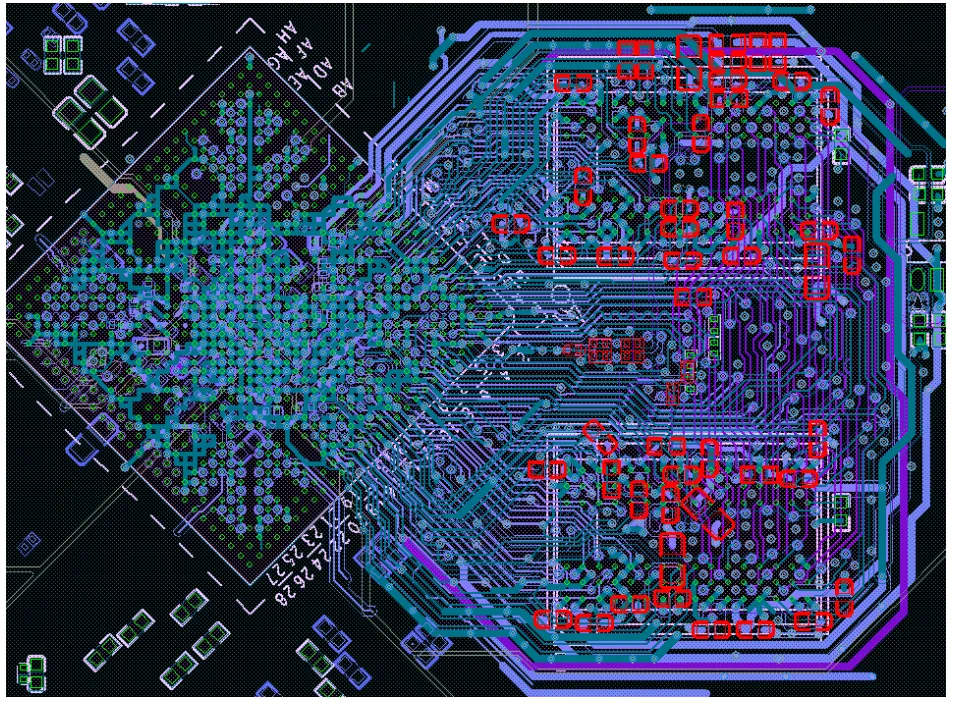

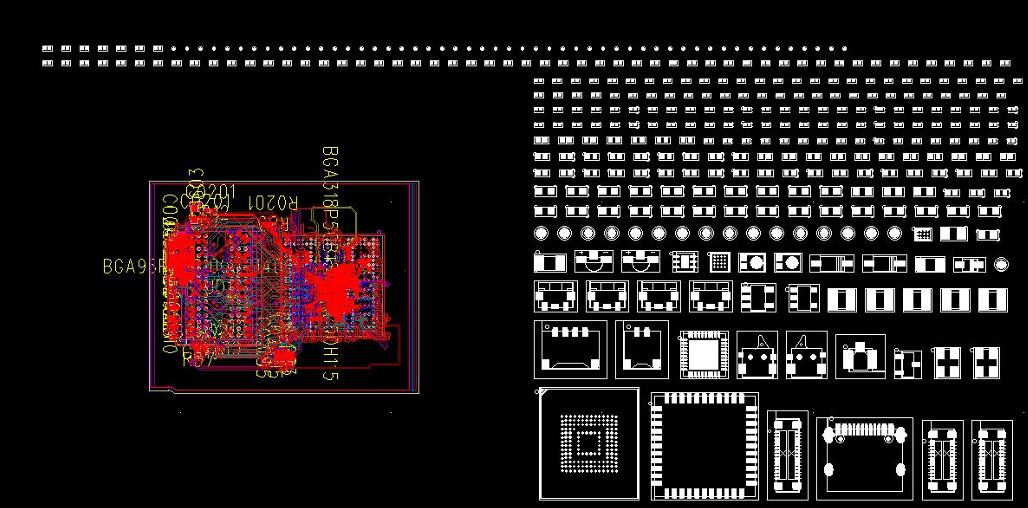

如下图所示为已经比对完成并导入网表的结果

4. 确认导入结果

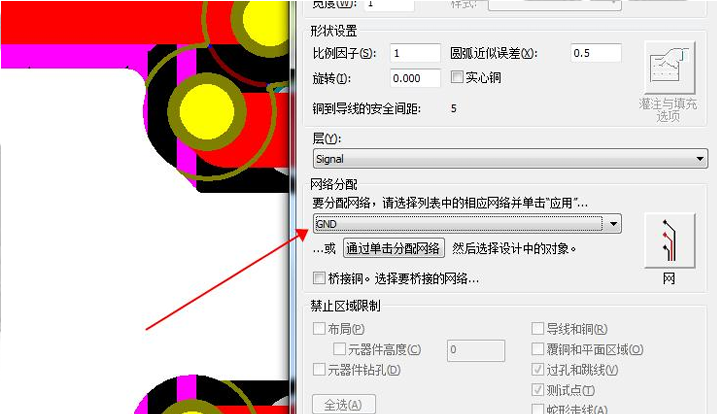

网表导入后,如果存在导入的网表的网络名与 DDR模板网络名不一致时,覆铜外框或铜箔会丢失网络属性, 需要重新赋予网络属性。

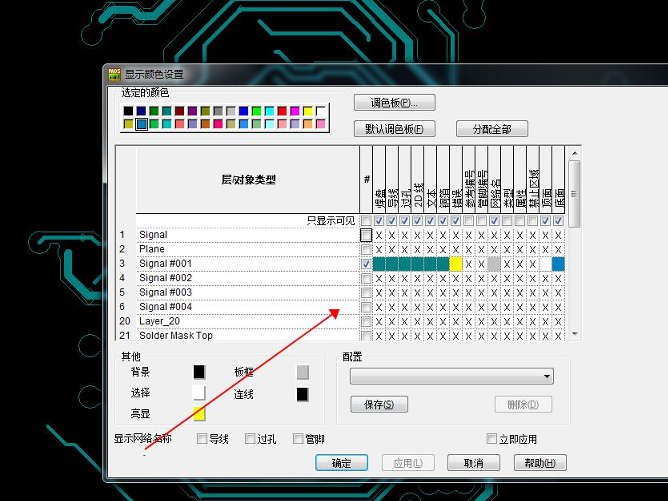

可每层 PCB文件都打开对比下是否有丢失的元器件和走线。
5. Gerber检查

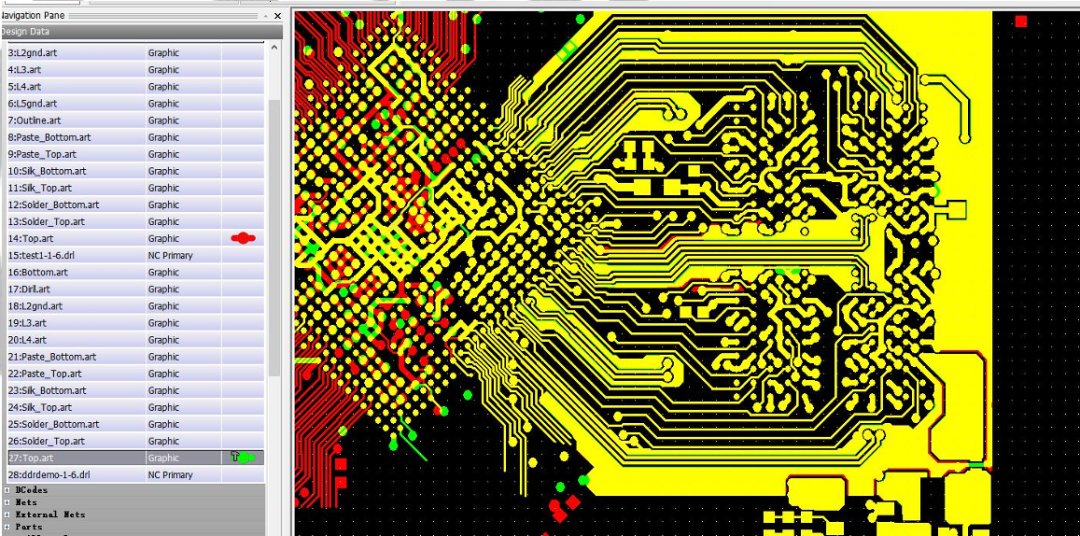

把两份 DDR的 PCB都导出 gerber,在 cam350中导入,进行对比 gerber,由此检查模板导入是否正确。对比 gerber 的操作如下:
  • 先把两份 gerber都导入到 CAM350中;

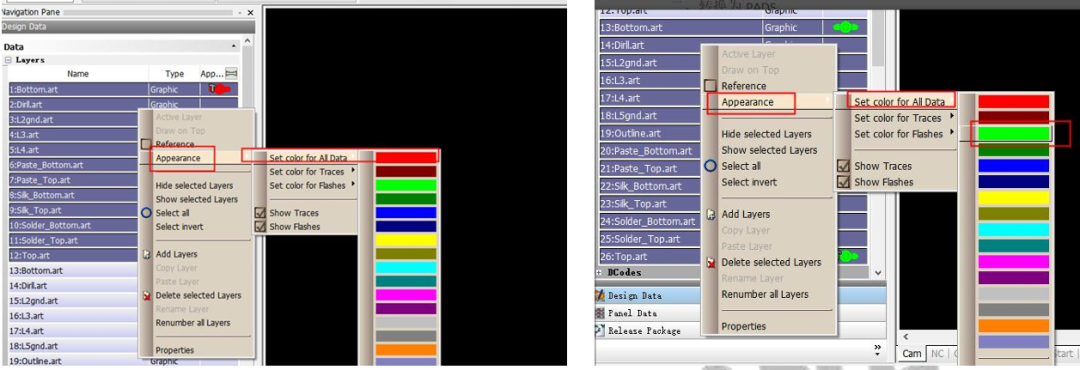

  • 同一份PCB的,选择同一个颜色,按 shift键,把同一份 PCB的层,全选后右键选择 Appearance->setcolor for All Date, 让 其选择为同一颜色;
  • 单击点开相同的层,然后按快捷键 T,进行对比;
  • 观察对比每一层的走线、过孔、铜皮的形态与 demo的是否一致。


如果你是allegro版本的,也可以参考这个文档的allegro导入示例,DDR模板导入操作手册链接:

https://pan.baidu.com/s/1Rl2vpyXaUgYmG0fbwb1nrg 提取码: hcsc


来源:EEDesign
