储能风冷Pack热设计破局：从仿真实操到温差＜3℃的工程实现

仿真圈

5月前浏览947

关注



在“双碳”目标深度推进的背景下，储能产业迎来规模化爆发期，动力电池与储能电池Pack作为能量存储的核心载体，其热设计水平直接决定产品的安全性、可靠性与使用寿命。风冷技术因结构简单、成本可控、维护便捷、适配性强等优势，成为中低功率储能Pack的主流散热方案，而1P16S构型（1并16串）凭借集成度高、空间利用率优、适配场景广泛的特点，已广泛应用于户用、便携式、车载辅电及小型工商业储能等核心场景，成为当前储能Pack设计的主流构型之一。

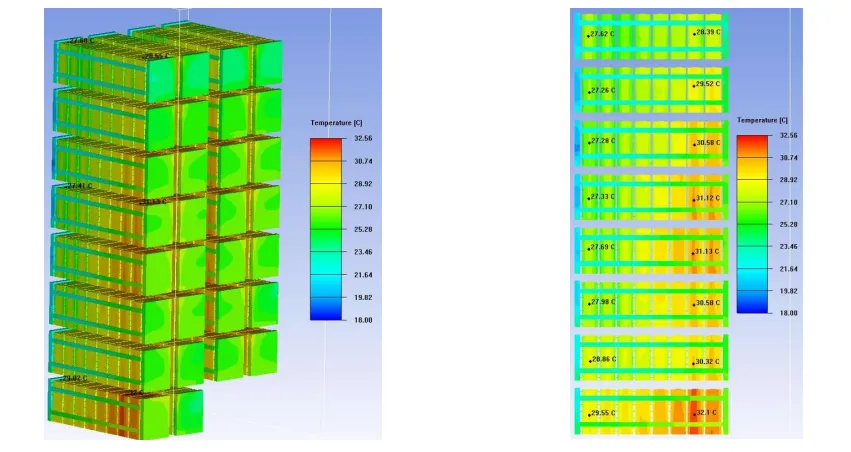

风冷工商业柜空调选型，风道设计，整簇热仿真

但实际工程落地中，风冷Pack热设计却困扰着众多工程师：电芯间温差难精准控制、流道设计不合理致局部过热、热仿真与实测偏差大、研发周期长且测试成本高……这些问题不仅制约产品落地效率，更埋下热失控隐患，成为储能产品合规上市的“拦路虎”。对于储能及汽车电子领域的热设计、结构设计与电子工程师而言，凭借专业热仿真突破风冷Pack热设计瓶颈，实现散热与成本的平衡，已成为职场核心竞争力的关键。

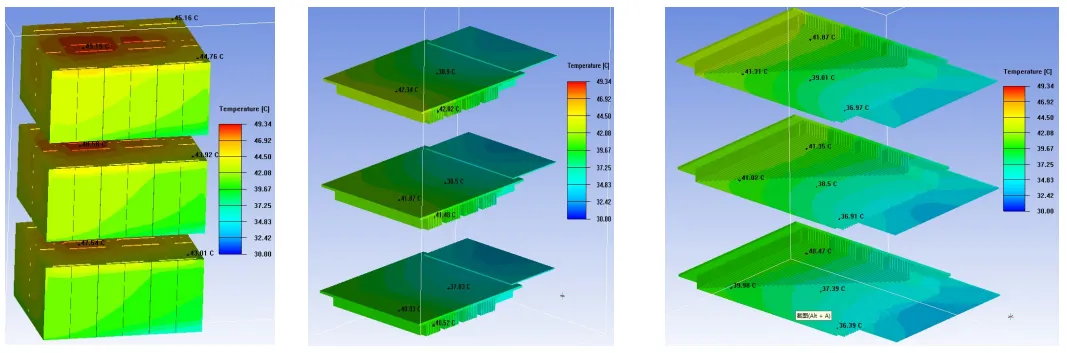

堆叠式户储散热器设计、风机选型，整机热设计，热仿真

近日基于Icepak的储能1P16S风冷Pack热仿真全流程实战课程正式上架仿真秀官网，它立足行业实际需求，凝聚笔者十余年实战经验，从仿真机理到软件实操，从模型搭建到数据分析，全方位拆解核心要点，助力工程师跳出“试错式”设计困境，实现从“会用软件”到“能做工程”的能力跃升，真正掌握温差＜3℃的风冷Pack热设计核心方法论。先前，我向读者朋友介绍过Icepak液冷仿真如何搞定1P52SPack热设计，感兴趣的朋友点击右边文字查看。

01

储能风冷Pack热设计技术困局与核心挑战

储能Pack热管理的本质，是解决电芯充放电过程中产热与散热的动态平衡。电芯持续产生的焦耳热若无法及时散出，温度超过60℃阈值时，会导致容量衰减、寿命缩短（温度每升高10℃，电芯寿命约衰减20%），甚至引发热失控。风冷Pack通过强制对流散热，其效率受电芯排布、风道结构、风扇选型等多重因素影响，设计难度远超预期。

结合行业现状与实操经验，风冷Pack热设计面临三大核心挑战，也是工程师的核心痛点：

其一，指标要求持续收紧，温差控制成关键。随着电芯能量密度提升，单位体积产热量增加，行业对电芯间温差的要求从≤8℃收紧至≤5℃，高端产品甚至要求≤3℃。1P16S构型中，16串电芯产热集中、排布紧密，气流难以均匀覆盖，易出现“前排散热好、后排散热差”的情况，温差超标直接影响Pack一致性与寿命，如何将温差控制在3℃内，成为核心命题。

其二，仿真与实测脱节，沦为“纸上谈兵”。不少工程师虽掌握Icepak、Fluent等软件基础操作，但对前处理、网格划分、边界条件设置等关键环节理解不深，导致仿真与实测偏差超5℃，无法指导实际设计。企业投入大量成本开展仿真，最终仅得到“无用报告”，仍需反复打样实测，陷入“仿真无用”的误区。

其三，研发效率与成本矛盾突出。传统“设计-打样-实测-修改”模式周期长达3-6个月，每次打样测试需投入数万元，多次试错后成本呈指数级增长，难以适配储能产业快速迭代需求。热仿真正是缩短周期、降低成本的核心手段，但前提是工程师掌握专业精准的仿真实操技能。

同时，储能行业对工程师综合能力要求不断提高。在我看来，优秀的热设计工程师，需兼具传热学、流体力学理论基础，仿真软件实操能力，以及结构优化、工程落地思维。但现实中，不少工程师“理论扎实但实操薄弱”“会操作软件但不懂工程逻辑”，难以独立完成1P16S风冷Pack全流程仿真设计，成为个人与企业发展的瓶颈。

02

风冷Pack热设计的核心赋能手段，从“可选”到“必备”

在研发周期缩短、设计要求提高的背景下，热仿真已从“可选环节”成为“必备环节”，是风冷Pack热设计的核心赋能手段，更是企业降本增效、提升竞争力的关键。与传统实测相比，热仿真具备提前预判、成本可控、迭代高效三大优势，可帮助工程师在设计初期识别热风险，实现“仿真指导设计”。

热仿真的核心价值，在于精准预测产品热特性并高效优化。通过建立与实际产品一致的几何模型，设置贴合工况的边界条件（环境温度、风扇风量等），模拟电芯产热、气流流动、热量传递全过程，工程师可直观查看Pack内部温度场、速度场分布，精准定位过热区域，针对性优化电芯排布、风道结构与风扇选型。

某储能企业设计1P16S风冷Pack时，初期传统风道设计仿真温差达7℃，不符合要求。工程师通过热仿真发现，风道拐角流道阻力过大导致后排电芯散热不足，优化风道曲率与截面后，仿真温差降至2.8℃，整个过程仅用2天，无需制作样机，直接节省数万元测试成本，大幅缩短研发周期。

但热仿真价值的实现，离不开“精准建模”与“专业实操”。合格的仿真工程师需具备三大核心能力，这也是多数工程师的短板：

1、前处理优化能力。需通过SCDM等工具合理简化模型，去除冗余特征（细小倒角、冗余孔位），保留影响散热的关键细节（电芯间隙、风道尺寸），避免简化过度或不足导致仿真失真。

2、网格划分能力。网格质量直接决定仿真精度，需根据模型结构划分疏密合理的网格，对电芯表面、风道进出口等关键区域局部加密，在精度与计算效率间找到平衡，这对1P16S构型尤为重要。

3、求解设置与后处理分析能力。需结合工程实际设置边界条件、求解参数，更要从仿真结果中提取有效信息，转化为优化建议，避免仅查看温度云图而无法落地应用。

1P16S风冷Pack的仿真要求更高，电芯串联产热集中、气流空间有限，电芯间隙（建议0.5-1mm）、风道尺寸等细节均需精准还原，单个电芯产热变化会影响整体温度场，对边界条件与产热模型设置提出更高要求，只有掌握针对性实操技巧，才能发挥热仿真的工程价值。

03

储能1P16S/1P24S风冷Pack热仿真教程

接下来，我通过热仿真结构，对pack进行散热方案提升，打样测试验证，单pack内电芯温差在2℃以内。

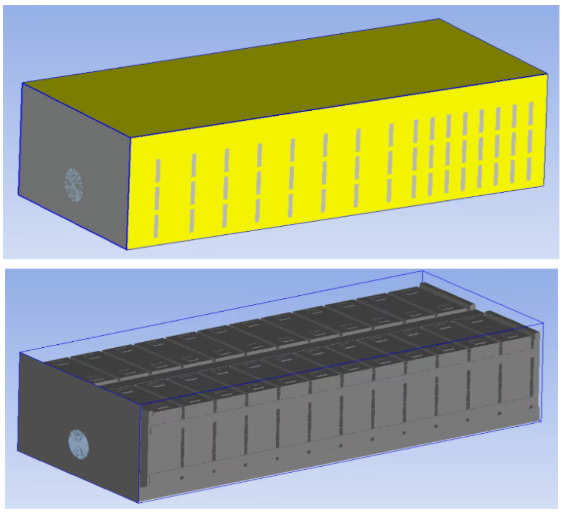

1、仿真模型

1P24S采用集中并联风道，前抽风侧进风方案。模拟空调供风温度25℃下，进行0.5C满充满放，检测电芯最大温度最大温差，评估方案可靠性。

2、仿真边界

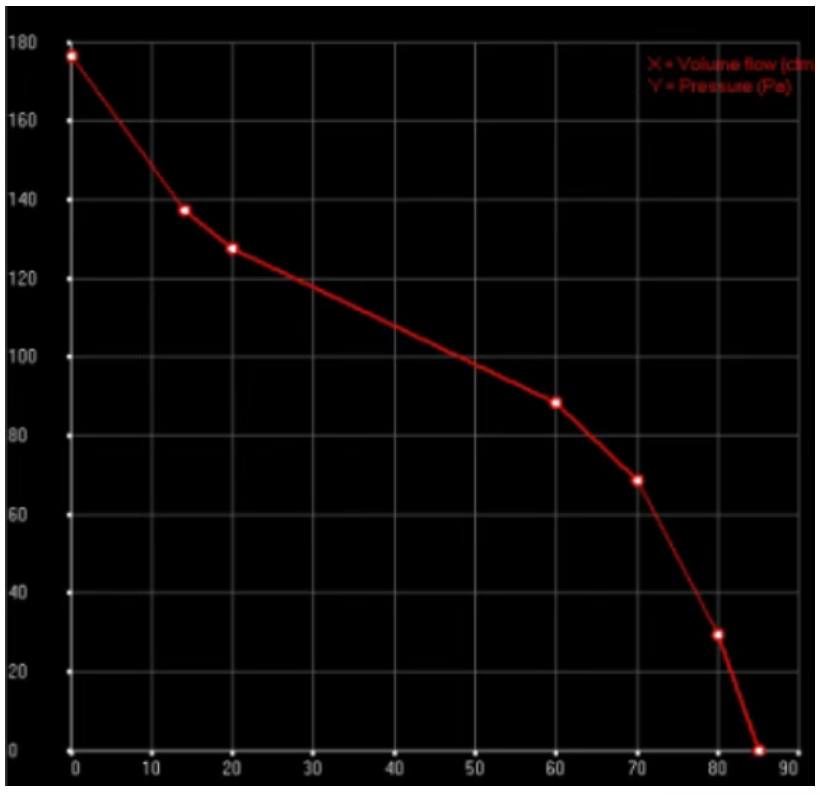

轴流风机PQ曲线如下，模拟pack周边环境温度25℃：

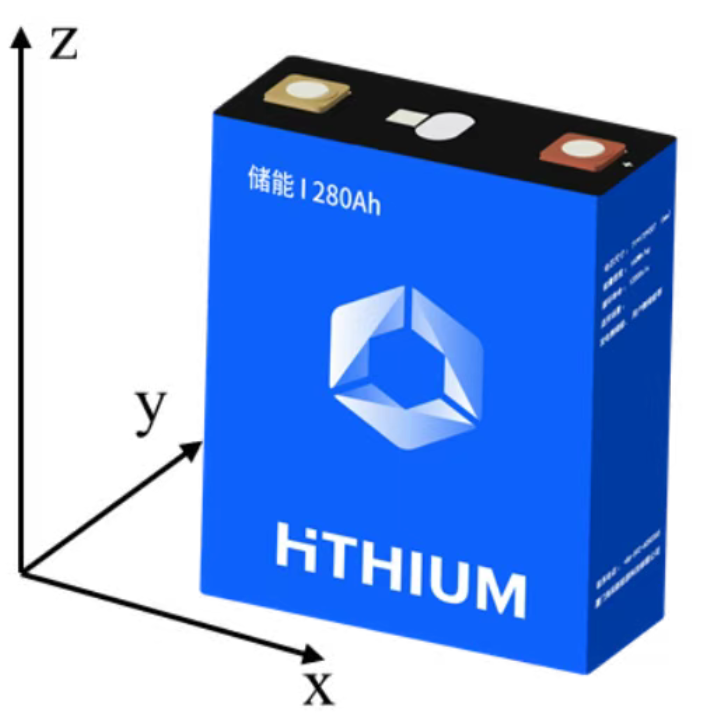

模拟0.5C满充满放，电芯发热量14W，XZ方向导热系数22W/(m.K)、Y方向导热系数1W/(m.K)

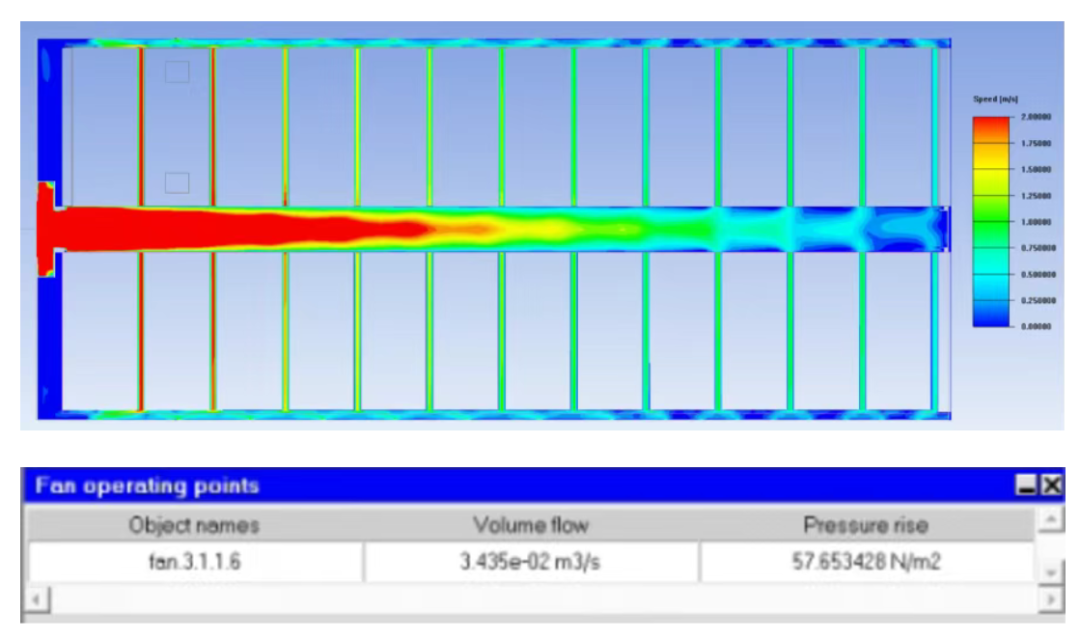

3、流体仿真结果

仿真风扇工作点：57.65Pa、123.66m³/h，进出口温差：8.2℃。 每个电 芯口琴型腔冷却气流均匀，电芯侧面有充足冷却气流进行散热，气流云图如下。

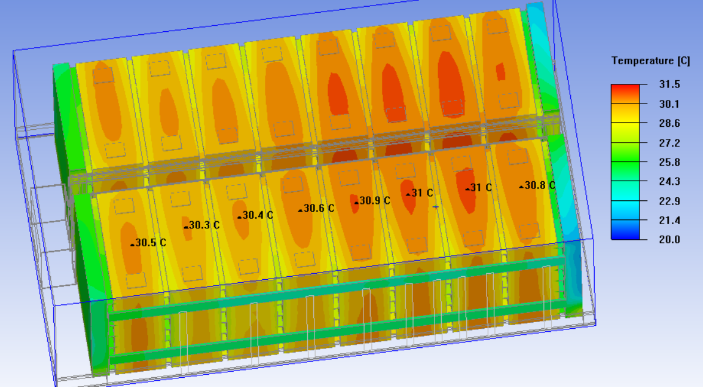

4、热仿真结果

在空调供风温度25℃下，pack内电芯最高温度38.8℃，最大温差1.7℃。

04

从SCDM到Icepak，实现温差＜3℃的工程落地

由笔者原创仿真秀官网的视频课程，立足1P16S风冷Pack典型构型，以“工程落地”为核心，融入资深工程师十余年实战经验，摒弃“重理论、轻实操”弊端，全流程拆解热仿真要点，帮助工程师掌握温差＜3℃的实操方法论，学完即可应用于实际工作。课程核心优势在于“全流程闭环教学”与“标杆案例驱动”，既讲操作技巧，更传工程思维与避坑经验。

限时特价 （限10名）

券后价 ：299元（价值：329元 ）

可回放/开发票/奖学金/加餐

提供vip交流群答疑/资料

热设计工程师必学：Icepak储能1P16S风冷Pack热仿真全流程实战

1、课程大纲及安排

第 1 讲： 电芯模组 SCDM 前处理

第 2 讲：钣金箱体 SCDM 前处理

第 3 讲：风道前 SCDM 前处理

第 4 讲：Icepak 模型处理

第 5 讲：Icepak 网格划分 求解设置及计算

第 6 讲：Icepak 后处理 数据分析

2、课程内容解析



SCDM前处理：筑牢仿真基础，避免“源头出错”

前处理是热仿真的“第一道门槛”，课程重点讲解电芯模组、钣金箱体、风道三大核心部件建模技巧，分享优化思路与避坑指南，解决“前处理耗时久、模型易出错”的问题。

电芯模组建模中，讲解如何精准还原电芯几何特征，通过阵列功能快速完成16串电芯排布，设置0.5-1mm的合理间隙（兼顾气流流通与空间利用），同时简化电芯内部结构，保留散热关键表面，避免模型复杂影响计算效率。

钣金箱体建模中，重点讲解合理简化技巧：去除不影响散热的安装孔、倒角，保留外壳、隔板等核心结构，定义贴合实际的材料属性（导热系数、比热容），帮助工程师掌握“简化与精准”的平衡。

风道建模是温差控制的关键，课程讲解如何设计符合气流规律的风道，优化进出口尺寸与流道曲率，避免涡流、死区（加剧局部过热），结合标杆案例分享“缩短气流路径、减少阻力、均匀布风”的核心原则。

此外，还讲解通过布尔运算优化模型结构、设置合理部件命名规则，提升后续Icepak模型处理效率。



Icepak模型处理：精准定义属性，还原真实工况

将SCDM模型导入Icepak后，核心是“精准定义属性、还原真实工况”，直接影响仿真准确性。课程聚焦模型导入、属性定义、装配关系三大要点，手把手讲解操作步骤与避坑指南。

模型导入环节，讲解如何精准导入、解决面丢失、部件干涉等常见问题，确保模型完整；属性定义环节，针对电芯、风扇、箱体等不同部件，讲解如何设置贴合实际的材料属性与热特性，如电芯随温变化的体积产热率、风扇性能曲线等；装配关系环节，讲解如何设置电芯、箱体、风道间的合理关系，确保热量传递与气流流动的合理性。



网格划分与求解设置：精准控制精度与效率

网格划分与求解设置是热仿真核心，课程直击痛点，讲解网格划分原则、实操技巧与求解参数设置方法，在保证精度的前提下提升计算效率。

网格划分中，根据1P16S构型特点选择合适网格类型，设置合理尺寸与加密系数，对关键区域局部加密、非关键区域增大网格，通过网格无关性验证（偏差＜2%）确定最优方案。求解设置中，结合风冷Pack特性，讲解稳态求解器、收敛准则（温度残差≤1e-6）、迭代步数（1000-2000步）的设置，以及风扇、风道进出口边界条件的合理定义，避免仿真不收敛、结果失真。



后处理与数据分析：从仿真结果到工程优化

后处理的核心是将仿真结果转化为优化建议，实现“工程落地”。课程重点讲解如何提取电芯最高温度、温差等核心指标，分析气流速度场、压力场分布，定位流动瓶颈区域。

结合温差＜3℃的标杆案例，详细拆解风道设计、风扇选型、电芯排布的优化逻辑：通过调整风道尺寸增大气流流量，优化流道减少涡流，调整风扇风量平衡散热与成本，最终实现温差目标。同时讲解如何对比不同方案，量化优化效果，培养“数据分析-方案优化-仿真验证”的闭环思维。

此外，我的课程《Icepak储能1P16S风冷Pack热仿真全流程实战》赠送可直接下载求解的仿真模型，基于1P16S典型构型搭建，实测偏差＜2℃，工程师可直接求解或调整参数快速应用；标杆案例的设计方案可直接借鉴，助力快速实现散热优化突破。
