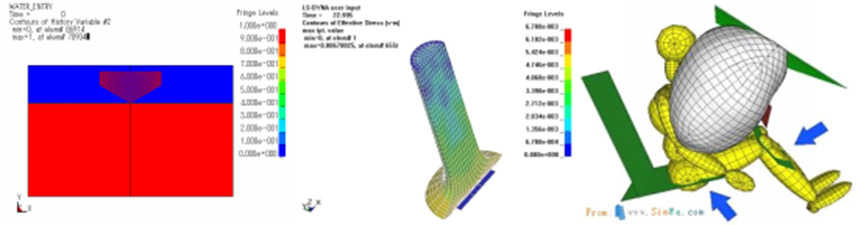

一.控制卡片

碰撞分析控制卡片包括求解控制和结果输出控制, 其中*KEYWORD 、 *CONTROL_TERMINATION 、 *DATABASE_BINARY_D3PLOT 是必不可少的。其他一些控制卡片如沙漏能控制、时间步控制、接触控制等则对计算过程进行控制,以便在发现模型中存在错误时及时的终止程序。

后面将逐一介绍碰撞分析中经常用到的控制卡片,并对每个卡片的作用进行说明。

二.控制卡片使用规则

卡片相应的使用规则如下:

  •   大部分的命令是由下划线分开的字符串, 如*control_hourglass 字符可以是大写或小写;

  •   在输入文件中,命令的顺序是不重要的(除了*keyword 和*define_table);

  •   关键字命令必须左对齐,以*号开始;

  •   第一列的“$ ”表示该行是注释行;

  •   输入的参数可以是固定格式或者用逗号分开;

  •   空格或者 0 参数,表示使用该参数的默认值。

三.控制卡片的建立

控制卡片可通过以下方式建立:

  •   用 HyperMesh 在 LS-DYNA 模板下,选择 Analysis 面板点击 control cards,选择相应卡片;

  •   直接在 key 文件中输入。

下面介绍在 HyperMesh 中给出碰撞分析中经常使用的卡片的参数设置。

 四.控制卡片参数说明

1.*CONTROL_BULK_VISCOSITY(体积粘度控制)

体积粘度是为了解决冲击波。


    【Q1】缺省的二次粘度系数(1.5)。

    【Q2】缺省的线性粘度系数(0.06)。

    【IBQ】体积黏性项。

             EQ.-1:标准。(对于单元类型为 2,10,16 的壳单元)

             EQ.+1:标准。(默认)

2.*CONTROL_CONTACT(接触控制)


【SLSFAC】滑动接触惩罚系数 ,默认为 0.1。当发现穿透量过大时,可以调整该参数。

【RWPNAL】刚体作用于固定刚性墙时,刚性墙罚函数因子系数,为 0.0 时,不考虑刚体与刚性墙的作用;>0 时,刚体作用于固定的刚性墙,建议选择 1.0。

【ISLCHK】接触面初始穿透检查,为 0 或 1 时,不检查。为 2 时,检查。

【SHLTHK】在 STS 和 NTS 接触类型中,即在面-面接触和点-面接触类型中考虑壳单元厚度的选项。选项 1 和 2 会激活新的接触算法。厚度偏置通常包括在单面接触、 约束算法、自动面面接触和自动点面接触类型中。

    EQ.0:不考虑厚度偏置。

    EQ.1:考虑厚度偏置但刚体除外。

    EQ.2:考虑厚度偏置,包括刚体。


【PENOPT】对称刚度检查。如果两个接触物体的材料性质与单元大小的巨大差异,引起接触主面与从面之间接触应力不匹配,可能导致计算不稳定和计算结果不切实际,这时可以调整该选项克服。

    EQ.0:自动设为 1。

    EQ.1:接触主面和从节点刚度的最小值。(默认)

    EQ.2:用接触主面的刚度值。(过去的方法)

    EQ.3:用从节点的刚度值。

    EQ.4:用从节点的刚度值,面积或质量加权。

    EQ.5:与 4 相同,但是厚度加权。通常不推荐使用。

选项 4 和 5 推荐在金属成型计算中使用。

【THKCHG】单面接触中考虑壳单元厚度变化的选项。

    EQ.0:不考虑。(默认)

    EQ.1:考虑壳单元厚度变化。

【ORIEN】初始化过程中接触面截面自动再定位选项。

    EQ.0:自动设为 1。

    EQ.1:仅自动(part)输入时激活。接触面由 part 定义。

    EQ.2:手动(segment)和自动输入(part)都激活。

    EQ.3:不激活。

【ENMASS】对接触过程中销蚀掉的节点的质量的处理。该选项影响所有当周围单元失效而自动移除相应节点的接触类型。通常,销蚀掉的节点的移除会使计算更稳定,但是质量的减少会导致错误的结果。

    EQ.0:从计算中移除销蚀的节点 。(默认)

    EQ.1:保留体单元销蚀的节点并在接触中继续起作用。

    EQ.2:保留体单元和壳单元销蚀的节点并在接触中继续起作用。

【USRSTR】每个接触面分配的存储空间,针对用户提供的接触控制子程序。

【USRFRC】每个接触面分配的存储空间,针对用户提供的接触摩擦子程序。

【NSBCS】接触搜寻的循环数(使用三维 Bucket 分类搜索),推荐使用默认项。

【INTERM】间歇搜寻主面和从面接触次数。

【XPENE】接触面穿透检查最大乘数,默认 4.0。

【SSTHK】在单面接触中是否使用真实壳单元厚度,默认 0,不使用真实厚度。

【ECDT】时间步长内忽略腐蚀接触。

3.*CONTROL_CPU(CPU 时间控制)


 【CPUTIM】用于电流相位分析或重启动。

     EQ.0:没有 CPU 时间限制。

4.*CONTROL_ENERGY(能量耗散控制)


【HGEN】沙漏能计算选项。该选项需要大量存储空间,并增加 10%的计算开销。

计算结果写入 glstat 和 matsum 文件中。

    EQ.1:不计算沙漏能。(默认)

    EQ.2:计算沙漏能并包含在能量平衡中。

【RWEN】延迟能量耗散选项。计算结果写入 glstat 文件中。(默认)

    EQ.1:不计算刚性墙能量耗散。

    EQ.2:计算刚性墙能量耗散并包含在能量平衡中。

【SLNTEN】接触滑移能耗散选项 。(如果有接触那么这个选项设置成 2)。计算结果写入 glstat 和 sleout 文件中。

    EQ.1:不计算滑移面能量耗散。

    EQ.2:计算滑移面能量耗散并包含在能量平衡中, 【RYLEN】阻尼能耗散选项。计算结果写入 glstat 文件中。

    EQ.1:不计算阻尼衰减能量耗散。(默认)

    EQ.2:计算阻尼衰减能量耗散并包含在能量平衡中。

5.*CONTROL_HOURGLASS(沙漏控制)


 【IHQ】总体附加刚度或黏性阻尼方式选项;

    EQ.1:标准 LS-DYNA 类型。(默认)

    EQ.2:Flanagan-Belyschko 积分类型。

    EQ.3:有精确体积的 Flanagan-Belyschko 积分类型。

    EQ.4:类型 2 的刚度形式。

    EQ.5:类型 3 的刚度形式。

    EQ.6:········

    EQ.8:适用于单元类型为 16 的全积分壳单元。当 IHQ=8 时,激活翘曲刚度,以得到精确解。该选项会增加 25%的计算开销。

在壳单元中,IHQ<4 的是基于 Belyschko-Tsay 公式的粘性沙漏控制模式,【IHQ】=4,5,6 为刚度控制模式。刚度控制模式在大变形问题中可能使响应变得过于刚硬,使用时要注意。在高速问题中推荐采用粘性模式,在低速问题中推荐采用刚度模式。对于大变形问题,推荐使用选项 3 或 5。

【QH】沙漏能系数 ,超过 0.15 会导致计算不稳定。可适用于除 IHQ=6 以外的所有选项。

 备注:对个别组件的沙漏控制,可通过先建立沙漏属性集 合器,再从组件集 合器中调用沙漏属性的方法实现。

6.*CONTROL_SHELL(单元控制)


【WRPANG】壳单元翘曲角度。当某个翘曲角度大于给定值时,会输出警告信息。默认值为 20;

【ESORT】 自动挑选退化的四边形单元,并处理为 CO 三角形单元公式,以保证求解稳定。

    EQ.0:不挑选。(默认)

    EQ.1:完全挑选并处理。

【IRNXX】单元法线更新选项。该选项影响 Hughes-Liu,Belytschko-Wong-Chiang,和 Belytschko-Tsay 单元公式。当且仅当翘曲刚度选项被激活时,即 BWC=1 时,以上单元公式才受影响。对于Hughes-Liu 壳单元类型 1,6 和 7,IRNXX 必须设为-2 以调用上表面或下表面作为参考面。

    EQ.-2:··········

    EQ.-1:每个循环都重新计算法线方向。

    EQ.0:自动设为-1。

    EQ.1:重启动时计算。

    EQ.n:每 n 个循环重新计算法线方向。(只适用于 Hughes-Liu 壳单元类型)

【ISTUPD】单元厚度改变选项。该选项对所有壳单元变形有影响。

    EQ.0:不变化。

    EQ.1:膜变形引起厚度改变。该选项对金属板料成型或所有膜片拉伸作用很大的情况都很重要。

【THEORY】壳单元使用的理论。(默认的是 Belytschko-Tsay,面内单点积分,计算速度很快,采用 Co-rotaional 应力更新,单元坐标系统置于单元中心,基于平面单元假定,建议在大多数分析中使用)。

【BWC】针对 Belytschko-Tsay 单元的翘曲刚度。

    EQ.1:增加 Belytschko-Wong-Chiang 公式的翘曲刚度。

    EQ.2:Belytschko-Tsay 单元公式。不增加翘曲刚度。(默认)

【MITER】平面应力塑性选项,默认为 1。(运用于材料 3,18,19 和 24)。

    EQ.1:3 次交叉迭代。(默认)

    EQ.2:完全迭代。

    EQ.3:不迭代。可能导致错误,慎用。

【PROJ】在 Belytschko-Tsay 和 Belytschko-Wong-Chiang 单元中翘曲刚度投影方法。这个方法主要运用于显示分析,如果是隐式分析,那此项无效 。 默认为 0。

【OTASCL】为旋转单元质量定义一个缩放系数。(不太常用)。

【INTGRD】通过厚度数值积分法则的默认壳单元。当积分点为 1 到 2 个的时候使用 Gauss 积分,当积分点从 3 个到 10 的时候使用 Lobatto 积分,积分点为 2 个时,Lobatto 法则非常不准,须用Gauss 积分。

【LAMSHT】薄壳理论开关。0:不更新切应变修正;1:薄壳理论切应变修正。

【CSTYP6】第 6 种壳单元坐标系的选用。1:可变的局部坐标系(默认);2:统一局部坐标系(计算结果有偏差,但效率比较高)。

【TSHELL】允许热传导通过有厚度的壳单元。






更多内容见附件
