无刷空心杯电机的定子结构有何特点？

知识拓展

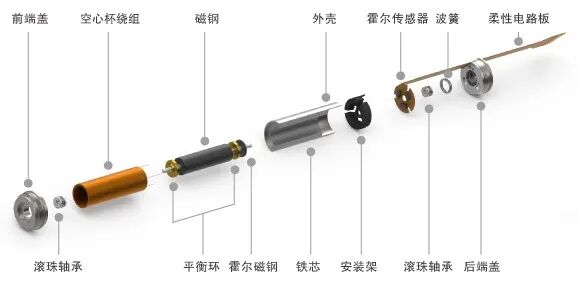

1. 结构核心

   定子无传统硅钢片铁芯，采用环氧树脂等材料固定自支撑的环形绕组，形成“空心杯”状。

2. 绕组特点

   线圈通常为无铁芯的菱形或环形绕组，直接暴露在气隙磁场中，无齿槽效应。

3. 性能优势

• 消除铁损，效率更高；
• 无齿槽转矩，运行平稳、低振动噪音；
• 转子惯量小，动态响应极快。

4. 应用场景

   主要用于高精度、高速响应设备，如无人机云台、医疗器械、精密机器人关节。

5. 工艺挑战

   绕组制造和散热设计难度较高，需特殊工艺保证结构强度和热管理。

相关案例

1. 微型无人机电机
   采用无刷空心杯定子结构，线圈呈中空圆筒状直接悬浮于气隙中，无传统铁芯齿槽，显著降低转子惯性和磁阻转矩脉动，提升电机响应速度与运行平稳性，适用于对重量和效率敏感的飞行场景。

2. 医疗精密器械驱动电机
   定子为无铁芯的环形绕组，置于永磁转子与外部铁环的间隙内。此结构消除齿槽效应，实现低振动、低噪音运行，同时减少铁损发热，满足手术工具或检测设备对高精度、高可靠性的要求。

3. 高动态机器人关节电机
   采用空心杯定子设计，绕组直接固定在气隙中，去除了铁芯磁阻。该特点使电机具备高功率密度、快速加减速能力，并避免转矩波动，适用于协作机器人或仿生关节需频繁启停、精确控制的场景。

名词定义

1. "空心杯无刷电机及其定子组件"
   专利公布号：CN 120999977 A

2. "一种空心杯无刷直流电机"
   专利公布号：CN111884385B

3. "一种用于无刷空心杯成形线圈的排线工装"
   专利公布号：CN223859012U

   这些专利均属于机械设计相关领域，涵盖了无刷空心杯电机的定子组件结构设计、整体电机机械结构设计以及关键制造工艺装备设计等方面。
