1,检查网格,规范网格component命名
2,建立材料
3,建立component属性props,不同材料相同厚度要分开建立
(hypermesh8不需要单独建立props,直接在 component参数中写厚度,选材料)
4,零件连接
5,设置约束及加载
6,设置接触
7,设置输出参数
8,设置载荷步(load step)
9,检查模型
10,输出debug

任何名字都不能有特殊符号,尽量只包含字母、数字、中划线和下划线,任何名字都不能用数字开头,只能用字母开头。经常出错的是数字中的“点”号,用字母p代替。
Component 命名规范

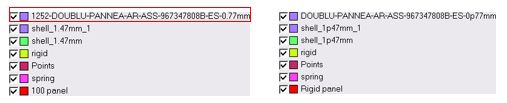

零件名字或者编号_厚度_材料名字_顺序编号 (只用于前面都相同的情况)名字太长时,可以简写。
A,选择材料建立命令,输入材料名称,选择如下模板

B,勾选density,输入材料密度。注意:单位制(吨t,毫米mm,牛N,兆帕MPa,秒S)

C,勾选Elastic,输入材料线性属性,弹性模量E,及泊松比NU

D,勾选Plastic,输入材料非线性属性:真实应力_塑性应变曲线

这里填入的是3点材料,包含
第一点,屈服应力。
第二点,极限应力应变。
第三点,延伸应力应变,应力比极限应力稍大一点,但是应变很大,这样保持延伸应力应变曲线平直,模拟材料破坏。

只需要选择

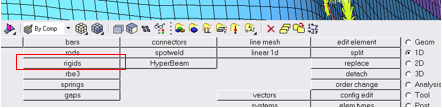

A,刚性网格的参考点,(参考点可以设在加力点上)
B,刚性网格的component

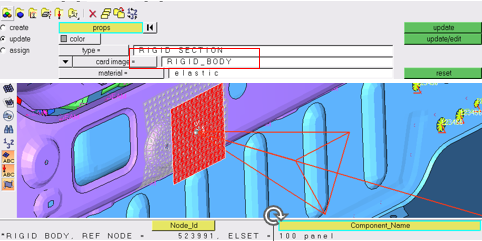

注意:刚性网格的单元类型要更新成R3D3、R3D4,普通单元类型是S3、S4。
命令是2D/elem types


选择多点方式

连接焊点位置上下各一个单元的点,连接完成后,显示BEAM 单元类型

现在模型里面用的是单点连接,也行,但是单元类型spring不对,需要转换成Beam。

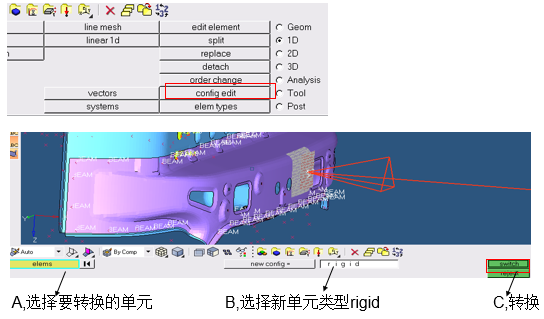

选择config edit命令

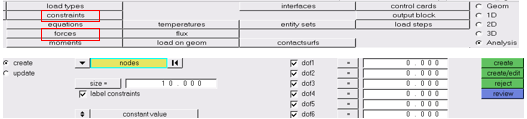

5, 边界条件及载荷设置
A, 建立约束loadcol

B, 设置约束

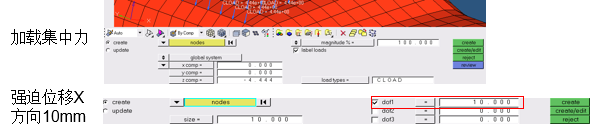

C, 建立加载 loadcol ,加载力或者通过约束加强迫位移
不同的载荷及约束条件要放在不同的loadcol里,方便后续设load step时选用

更多内容见附件
