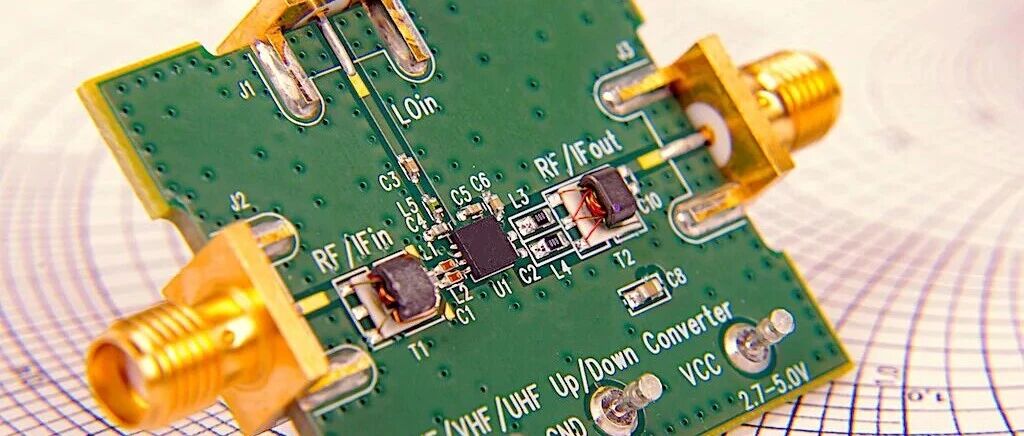

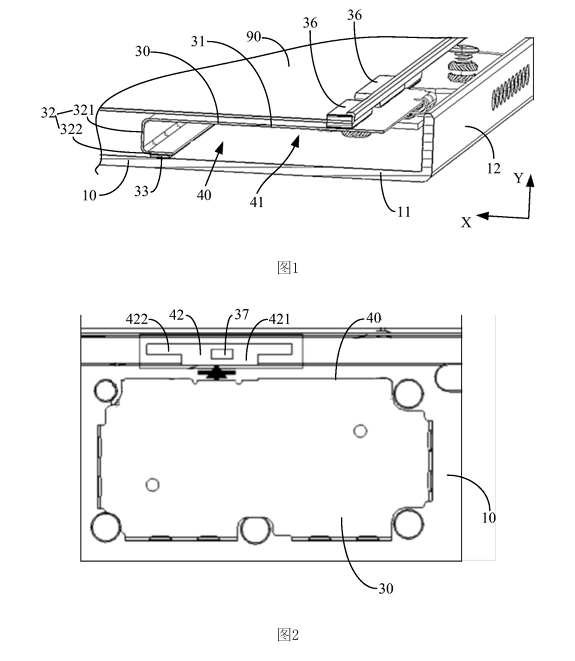

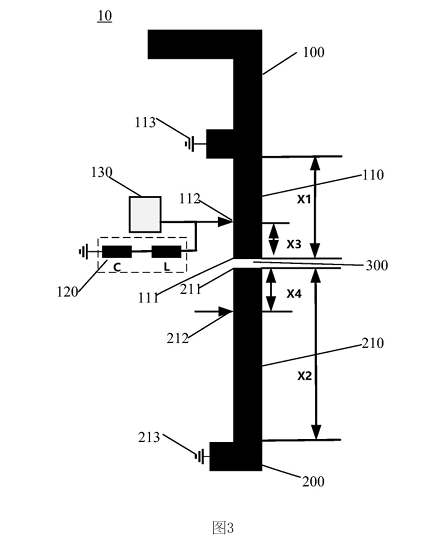

做射频设计的同学都有过这样的体验：明明元器件选型精准、电路布局规范，测试时却出现功率上不去、噪声过大、信号失真严重的问题——大概率，你忽略了射频设计中最基础也最核心的一环：阻抗匹配。射频电路设计的“核心目的”的是信号的高效传输，而阻抗匹配，就是保障这份“高效”的核心纽带。无论是射频模块间的衔接、传输线与负载的对接，还是天线、低噪声放大器（LNA）、混频器等关键器件的设计，阻抗匹配的好坏，直接决定了电路的最终性能上限。今天，我们就用一篇文章，把射频电路设计中阻抗匹配的「原理、作用、类型、方法」讲透，新手能入门，老手可复盘，建议收藏备用～No.1 先搞懂：阻抗匹配的核心原理要理解阻抗匹配，首先要明确一个前提：射频电路中，信号以“电磁波”的形式传播，而非低频电路中的“直流电/低频交流电”。这就意味着，射频信号的传输，不仅会受到电阻的阻碍，还会受到电容、电感的“电抗”（容抗、感抗）影响——而「阻抗」，就是电阻与电抗的综合表征（单位：欧姆Ω），用公式表示为：Z = R + j(X_L - X_C)，其中R为电阻，X_L为感抗，X_C为容抗。阻抗匹配的核心原理，本质是"让信号源的输出阻抗，与传输线的特性阻抗、负载阻抗保持一致“，从而消除信号传输过程中的“反射”。我们可以用一个生活化的类比：把射频信号比作“水流”，传输线比作“水管”，负载比作“水龙头”。如果水管口径（对应特性阻抗）与水龙头接口（对应负载阻抗）不一致，水流经过接口时就会“回流”（对应信号反射），导致流出的水量（对应传输功率）减少，还可能冲击水管（对应信号失真）；而当口径完全匹配时，水流能毫无损耗地流出，效率达到最高。在射频领域，最理想的匹配状态是「共轭匹配」：当信号源的输出阻抗Z_s = R_s + jX_s，负载阻抗Z_L = R_L + jX_L，满足R_s = R_L且X_s = -X_L时，信号反射系数为0，此时信号源输出的最大功率能全部传输到负载，无任何反射损耗。这里补充一个关键参数：反射系数（Γ），用来衡量信号反射的程度，Γ=0时完全匹配，Γ越接近1，反射越严重；我们常说的VSWR（电压驻波比），也是基于反射系数计算的，VSWR=1时完全匹配，VSWR越大，匹配效果越差（一般射频电路要求VSWR≤1.5）。No.2 为什么必须做阻抗匹配？很多新手会问：“不做阻抗匹配，电路就不能工作吗？” 其实不一定——但不做匹配，电路的性能会大打折扣，甚至无法满足设计要求。阻抗匹配的核心作用，主要体现在这4个方面，每一个都直接影响射频系统的稳定性和高效性。作用一. 最大化传输功率，减少功率损耗这是阻抗匹配最基础的作用。根据电路理论，当负载阻抗与信号源输出阻抗共轭匹配时，负载能获得信号源输出的最大功率——这就是著名的「最大功率传输定理」。如果不匹配，一部分信号会被反射回信号源，无法传输到负载，不仅造成功率浪费，反射的信号还可能干扰信号源本身，导致信号源工作不稳定（比如发射机输出功率下降、波形失真）。作用二. 改善噪声系数，提升接收灵敏度（接收机前端关键）对于接收机前端（比如天线、低噪声放大器LNA、混频器），阻抗匹配的作用尤为关键——它能显著改善噪声系数（NF），进而提升接收机的灵敏度。噪声系数是衡量接收机抗噪声能力的核心参数，噪声系数越小，接收机越能识别微弱信号。而低噪声放大器的最佳噪声匹配与最大功率匹配往往不是同一个状态，需要通过精准的阻抗匹配，在两者之间找到平衡，既保证足够的功率传输，又最大限度降低噪声干扰，让接收机能够稳定接收微弱的射频信号。作用三. 提高发射机效率，保护器件安全对于发射机而言，阻抗不匹配会导致大量反射功率回流到发射管（比如功率管），这些反射功率会转化为热量，不仅降低发射机的效率（大部分功率被浪费在散热上），还可能因过热损坏功率管等核心器件，缩短设备寿命。通过阻抗匹配，能让发射机输出的功率全部传输到天线（负载），减少反射功率，既提高了发射效率，又避免了器件因过载、过热损坏，保障射频系统的长期稳定工作。作用四. 减少信号失真，保证信号完整性射频信号的频率越高，对信号完整性的要求越高。当阻抗不匹配时，信号反射会导致驻波的产生——驻波会使传输线上的电压、电流分布不均匀，进而导致信号波形失真、相位偏移，影响信号的传输质量。尤其是在高速射频链路（比如微波、毫米波电路）中，阻抗匹配能有效抑制驻波，保证信号波形的完整性，避免因信号失真导致的通信误码、测试误差等问题。No.3、阻抗匹配的3种常见类型，按需选择不踩坑在射频设计中，阻抗匹配并不是“一刀切”的，根据不同的设计需求（比如追求最大功率、最小噪声、特定带宽），主要分为3种类型，每种类型的应用场景各有侧重，新手需精准区分。1. 最大功率匹配（共轭匹配）核心目标：让负载获得信号源输出的最大功率，此时信号源输出阻抗与负载阻抗共轭（Z_s = Z_L*）。应用场景：主要用于功率传输优先的场景，比如发射机的功率放大链路、射频功率源与负载的对接、天线与射频模块的功率传输等。注意：这种匹配方式更注重功率最大化，对噪声系数的优化有限，因此不适合接收机前端（比如LNA输入端）。2. 最小噪声匹配核心目标：最小化接收机前端的噪声系数，提升接收灵敏度，此时负载阻抗需要匹配到低噪声放大器（LNA）的“最佳噪声阻抗”（Z_opt/Y_opt）。应用场景：专门用于接收机前端，尤其是低噪声放大器的输入端、天线与LNA的对接——比如射频接收机、雷达接收机、卫星通信接收机等，这些场景对微弱信号的接收能力要求极高，噪声系数是核心指标。注意：最小噪声匹配与最大功率匹配往往无法同时实现，设计时需要根据需求权衡（比如通信接收机优先保证最小噪声，发射机优先保证最大功率）。3. 无反射匹配（特性阻抗匹配）核心目标：让传输线的特性阻抗（常用Z_0 = 50Ω或75Ω）与信号源输出阻抗、负载阻抗保持一致（Z_s = Z_0 = Z_L），此时反射系数为0，驻波比VSWR=1。应用场景：最常用的匹配类型，适用于大部分射频链路，比如射频模块间的连接、传输线（微带线、同轴线）与器件的对接、PCB射频布线等。优势：兼顾功率传输、信号完整性和系统稳定性，无需复杂的权衡，是射频设计中“最稳妥”的匹配方式，也是新手入门最先掌握的匹配类型。No.4、实操必备：4种常用阻抗匹配方法，从基础到进阶了解了原理和类型，更重要的是掌握实操方法。射频电路中，阻抗匹配的方法有很多，根据频率、带宽、体积等需求，常用的有4种，从基础的集总参数到进阶的分布参数，覆盖大部分设计场景。1. 集总参数匹配法这是最基础、最易上手的匹配方法，核心是利用「电阻、电容、电感」等集总参数元件，组成匹配网络（常用L型、π型、T型），通过调节元件参数，使负载阻抗与信号源/传输线阻抗匹配。核心原理：利用电容的容抗、电感的感抗，抵消负载阻抗中的电抗部分，使总阻抗等于目标阻抗（比如50Ω）。常用网络：L型网络：由两个元件组成（一个电感+一个电容），结构最简单、体积最小，适用于阻抗变换范围不大的场景（比如负载阻抗与目标阻抗相差1~10倍）；π型网络：由三个元件组成（两个电容+一个电感，或两个电感+一个电容），阻抗变换范围更大，滤波效果更好，适用于窄带、中功率场景；T型网络：与π型网络类似，也是三个元件组成，适合负载阻抗较低、需要提升阻抗的场景。适用场景：低频射频电路（比如几百MHz以下）、窄带电路、体积受限的小型模块（比如便携式射频设备）。注意：集总参数元件的寄生参数（比如电感的寄生电容、电容的寄生电感）会影响匹配效果，频率越高，影响越明显，因此高频场景（GHz以上）不推荐单独使用。2. 分布参数匹配法当射频频率达到GHz级别时，集总参数元件的寄生参数无法忽略，此时需要采用「分布参数元件」（比如微带线、带状线、同轴线）进行匹配——分布参数元件的阻抗由其几何尺寸（宽度、厚度、长度）和介质特性决定，无明显寄生参数，适合高频场景。常用方式：微带线阻抗变换器：通过设计不同宽度的微带线（宽度越宽，阻抗越低；宽度越窄，阻抗越高），实现阻抗变换，比如将75Ω负载匹配到50Ω传输线；λ/4阻抗变换器：这是最常用的分布参数匹配结构，长度为四分之一波长λ/4，特性阻抗Z_0 = sqrt{Z_{in} * Z_L}，能将负载阻抗Z_L匹配到输入阻抗Z_{in}，适用于窄带高频场景（比如天线馈线匹配）；渐变线匹配：微带线的宽度从一端渐变到另一端，实现阻抗的平滑过渡，适用于宽带高频场景（比如毫米波链路），能有效抑制反射，拓宽匹配带宽。适用场景：高频射频电路（GHz以上）、宽带电路、PCB射频布线、天线馈线匹配等（比如手机射频链路、雷达电路）。3. 传输线变压器匹配法（功率款，大功率适用）对于大功率射频场景（比如发射机功率放大、射频功率放大器与天线的对接），集总参数和普通分布参数匹配无法承受大功率（易损坏元件、烧毁传输线），此时需要采用「传输线变压器」进行匹配。核心原理：将传输线（比如同轴线）与变压器结合，利用变压器的阻抗变换特性和传输线的低损耗特性，实现大功率信号的阻抗匹配，同时承受高功率、低损耗。优势：功率容量大、损耗低、带宽宽，能有效避免大功率下的匹配失效和器件损坏。应用场景：大功率发射机、射频功率放大器（PA）、基站射频链路等。4. 有源器件匹配法(Ai 整理添加的，有用过的吗？)对于一些复杂的射频场景（比如宽带接收机、多频段射频系统），被动匹配（集总、分布参数匹配）无法满足灵活调节的需求，此时需要采用「有源器件」（比如晶体管、场效应管FET）组成有源匹配网络，通过调节有源器件的偏置电压、电流，实现动态阻抗匹配。优势：匹配带宽宽、可动态调节（适应不同频段、不同负载变化）、体积小，能满足复杂射频系统的匹配需求。应用场景：宽带射频接收机、多频段手机射频链路、卫星通信系统、雷达接收机等复杂场景。注意：有源匹配需要额外的偏置电路，功耗相对较高，设计难度较大，需要熟练掌握有源器件的特性。No.5 新手避坑：阻抗匹配的3个关键注意事项坑儿1. 匹配不是“越完美越好”：理想的完全匹配（VSWR=1）在实际设计中很难实现，也无需强求——只要VSWR≤1.5，反射损耗≤14dB，就能满足大部分射频电路的需求，过度追求完美匹配，会增加设计复杂度和成本。坑儿2. 兼顾带宽与性能：窄带电路（比如单频段通信）可采用λ/4阻抗变换器、L型集总网络，匹配效果好；宽带电路（比如多频段、宽频带接收机）需采用渐变线、有源匹配，避免因频段变化导致匹配失效。坑儿3. 考虑寄生参数和PCB布局：高频场景中，PCB布线的长度、宽度、间距，以及元件的寄生参数，都会影响阻抗匹配效果——比如微带线过长会引入额外阻抗，电容的寄生电感会抵消其容抗，设计时需提前仿真、优化布局。最后总结阻抗匹配，是射频设计的“基本功”，也是决定电路性能的“隐形关键”——它没有复杂的玄学，核心就是通过合理的匹配方式，让信号源、传输线、负载的阻抗保持一致（或共轭），实现功率最大化、噪声最小化、信号最完整。对于新手而言，建议先掌握「无反射匹配」和「L型、π型集总网络匹配」，熟悉50Ω、75Ω常用特性阻抗的匹配逻辑；然后再学习分布参数、有源匹配，结合仿真工具（比如ADS、HFSS）优化设计。射频设计，细节决定成败，而阻抗匹配，就是最不能忽视的那个细节。希望这篇文章，能帮你理清阻抗匹配的思路，避开新手坑，设计出更稳定、更高效的射频电路～注释：射频学堂原创或者转载的内容，其版权皆归原作者所有，其观点仅代表作者个人，射频学堂仅用于知识分享。如需转载或者引用，请与原作者联系。来源：射频学堂
