电磁兼容测试搭建电波暗室因素该如何考虑?

5月前浏览470

暗室也叫电波暗室,有些暗室也叫微波暗室。.没有反射室等。暗室的作用是避免外部电磁波的影响,使测量活动不受外部电磁环境的影响,避免测试信号辐射产生干扰源,污染电磁环境,影响其他电子产品。建造无线电波暗室必须考虑的问题很多,各种企业.企业或检测中心的细节各不相同,因此建造的电波暗室也各不相同。那样建造电波暗室应该考虑哪些因素?



根据用途设计电波暗室


一般电波暗室可分为:电磁兼容测试电波暗室和天线测试电波暗室。

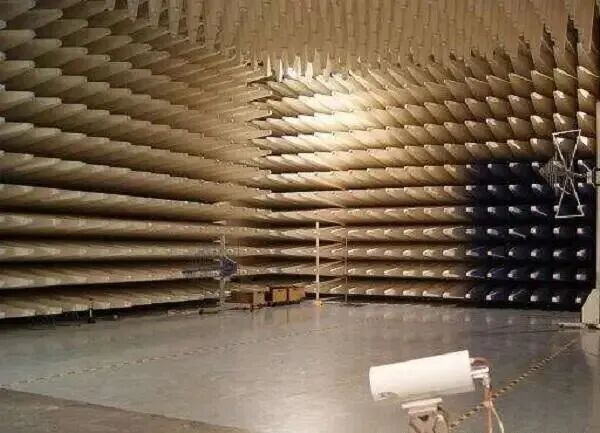

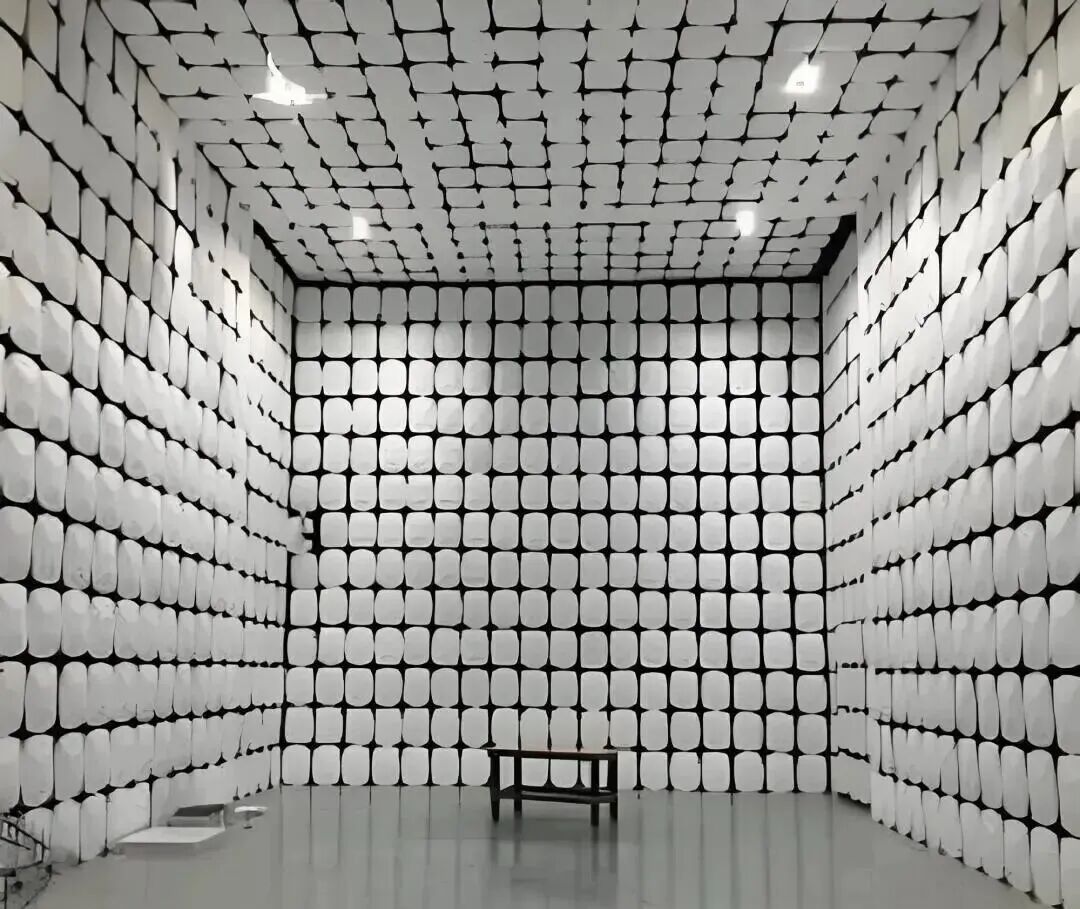

1.电磁兼容性测试无线电室的关键是取代宽场。这是一个进行电磁兼容性测试的地方。根据标准规定,一般设计为半电波暗室。除路面外,暗室的其他五个侧面粘有吸波材料,路面为反射金属片。其特点是频率范围宽,国家标准一般规定频率范围为30MHz~1GHz目前大部分保证30MHz~18GHz,军事标准频率范围为30MHz~40GHz,主要指标包括:屏蔽效.场地均匀性、归一化场地损耗和传输损耗等。电磁兼容测试电波暗室分为3米法.10米法和5米法规范电波暗室,各企业.企业或检测中心可以根据自己的资金情况.可用土地面积.常见的测试对象规格,选择合适的电波暗室,不需要复 制其它单位的方式。

2.天线测试无线电暗室模拟是指自由空间的电磁环境。无线电暗室六面体的所有吸波材料都粘贴在主反射区域,比其他区域具有更好的吸波特性。适用于无线电暗室测试的天线一般在微波频段,因此无线暗室的天线测试也称为微波暗室。理想情况下,暗室的每个位置都应该没有电磁反射,这是建造天线测试无线电暗室的原则。虽然无论定制有多有效,建筑有多健全,质量有多高,但显然不可能在每个位置都没有电磁反射。因此,在设计天线测试暗室时,首先根据待测天线的高效规格、频率范围和天线特性设计一个静态区域。静态区域的电磁环境应满足待测天线测试的需要。



电波暗室特征天线测试


1.各企业.企业或检测中心可以根据自己的需要设计暗室的频率范围和静态区域的特点。与电磁兼容性测试暗室不同,天线测试暗室的频率范围有具体规定,且具有静态区域的特点.驻波特点.暗室六面体墙体吸收材料的透射率高于电磁兼容测试暗室。特别是对于低侧瓣天线,有特殊要求的天线应通过科学计算、独特设计、科学选择和适度吸波材料粘贴。

2.天线测试暗室对电磁屏蔽没有严格要求。有些甚至不需要单独设计屏蔽体来进行屏蔽,直接从墙上粘贴吸收材料。电磁波的屏蔽和吸收效果可以满足要求。当然,这取决于暗室的电磁环境。不同的电磁环境有不同的规定。如果预建暗室地址周围的电磁环境较弱,可能会影响测试结果,或者在天线测试过程中辐射功率较大,可能会影响周围的电磁环境,则应考虑建造合适的屏蔽体进行屏蔽。



常见暗室技术标准概述


1.电磁兼容测试

电磁兼容测试电波暗室技术标准.军事标准中有明确规定。特别是在国际电磁兼容暗室标准中.测试标准已经明确规定。以下一些技术标准供读者参考:

1)电磁屏蔽特性频率范围屏蔽效率14KHz~1MHz≥60dB,1MHz~1000MHz≥90dB,1GHz~18GHz(40GHz)≥80dB。

2)场所均匀度为1.5m×1.5m幻想垂直平面上75%的场强值误差需要在0dB~+6dB中间。

3)归一化现场损失与传输损失归一化现场损失与传输损失与理论值之间的误差±4dB以内。

2.天线测试暗室(微波暗室)天线测试暗室的性能要求没有统一的标准。一般来说,频率范围应满足本单位的要求。在定制的天线测试暗室静态区域中,较大的反射电平值比主波束电平值低45dB,横向和纵向场的均匀性优于1.5dB。上述性能要求仅用于测试暗室的性能要求。对于高性能天线、低侧瓣天线或有特殊要求的天线,暗室的性能要求也应根据实际性能要求。如果天线测试暗室用于远场测试,应注意暗室空间符合远场测试条件。



设计其他暗室设施


要了解暗室的规格.屏蔽特性.除了吸收电磁波特性外,其他设施的设计或采用也非常重要。帮助设备特性的质量也会损害所有暗室的性能。电源线和电源线过滤器考虑未来暗室的电源类型和大功率负载,如检测设备.交流380应用于测试设备、辅助设备及其照明系统V.220V.110V.直流供电.变频电源等。特别是电磁兼容测试暗室有严格的电磁屏蔽规定,如果有一定的缺陷也会给测试工作带来极大的不便。

1.检测转台.电源线接线和电源线接线应在暗室内配备必要的检测转台,其特点应符合检测规定。注意将电源线与电源线分开,并适当屏蔽,防止影响。


2.信号接口板和波导通风窗信号接口板用于组装电波暗室和主控室的信号接转端子.放大器室或其他用途的检测室之间的信号连接、信号接口板的总安装、位置以及其中的连接端子的类型.应考虑总数,暗室必须组装波导通风窗.对于排风机或空调机组,注意波导通风窗的频率范围.屏蔽效率等。

3.暗室监控系统应根据暗室的大小,在暗室中组装摄像监控系统.实际需要设计和安装摄像头的总数、监控器的数量和特性。便于观察和检查.监督测试系统和待测设备的工作状态。

4.消防报警装置和照明设施选择的照明设施不应产生干扰信号,应便于拆卸和维护,消防报警设备不应影响暗室的整体特点。

5.环保要求暗室建设不可避免地使用一些粘合剂,特别是吸收材料制作吸收材料粘合剂等。一些黑暗的房间会散发出刺鼻的气味,这将对测试人员的身心健康产生不利影响。因此,必须向暗室承包商提出环保要求,并作为验收规定之一。



暗室功能测试


电磁兼容测试暗室的屏蔽特性.场所均匀度.归一化场所损失.传输损耗应符合国家标准.国家标准,测试并确保其符合标准。天线测试暗室没有统一的测试标准,但约定的测试标准。值得注意的是,用于检测暗室的天线应与未来在暗室中准备的天线的特性非常相似。不同的天线用于暗室检测(例如,天线波瓣的总宽度不同)。测试结果将非常不同。窄波瓣天线试验的应用比宽波瓣天线试验的应用要好,这意味着窄波瓣天线试验的应用符合标准,而宽波瓣天线试验的应用不一定符合标准。因此,在暗室招标中,应提前规定暗室检测中使用的检测天线类型,包括接收天线,以防止暗室验收中不必要的争议。



来源:电磁兼容之家
