机器人灵巧手采用绳驱动方式时，机械设计上的关键要点是什么？
绳轮同心
确保驱动绳与滑轮中心对齐，减少偏磨与振动，提升传动精度与寿命。 张力均匀
采用张力调节机构（如弹簧、螺杆），避免松驰或过紧，保持抓握稳定与响应速度。 路径顺滑
优化导线槽与滑轮布局，减少摩擦与急弯，降低能量损耗与磨损。 耐磨防断
选用高强纤维绳或涂层钢丝绳，加强关键接触点的耐磨处理（如陶瓷衬套）。 回程可靠
设计冗余回程机构（如辅助弹簧或双绳冗余），确保手指能稳定复位。 轻量化设计
减少滑轮与支架质量，降低惯性，提高手部运动速度与效率。 环境适应性
考虑防尘、防潮密封，避免异物侵入影响绳索运动。 传感集成
在绳张力或路径中嵌入力传感器，实时监测抓握状态并实现闭环控制。

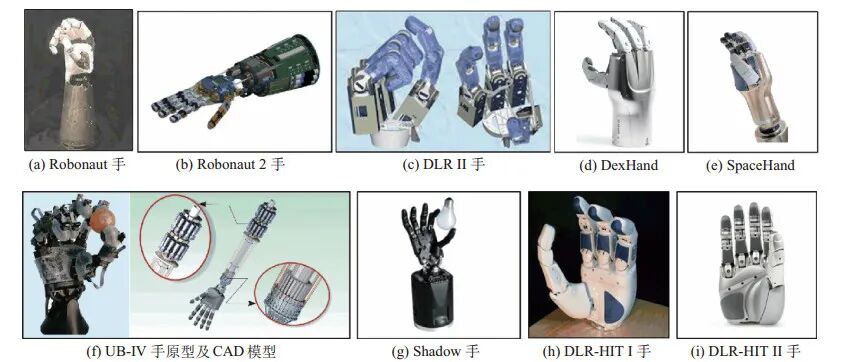

NASA Robonaut 2 灵巧手
采用多根超高分子量聚乙烯绳驱动，通过精密加工的滑轮组保证绳轮同心，减少摩擦与偏载。 设计张力调节机构与弹簧张紧系统，确保各指节运动时绳张力均匀，避免松驰或过紧。 绳路径采用低摩擦衬套与导向槽，保证运动顺滑，并在关键弯折点包裹耐磨涂层以延长寿命。 Shadow Robot Company 的 Shadow Hand
使用聚酯纤维绳与定制化铝合金滑轮配合，滑轮轴心经高精度对中加工，确保绳轮同心度。 集成被动弹性元件与绳张力传感器，实时监测并调整张力均匀性，适应动态抓取任务。 绳回路设计包含冗余备份与限位锁止机构，防止断绳失控，并通过预紧装置保证回程可靠性。 DLR/HIT 仿人灵巧手（DLR/HIT Hand II）
驱动绳采用编织凯夫拉材质，滑轮组采用共轴分层布局，通过精密轴承维持同心，减少运动干涉。 路径规划中嵌入陶瓷导环与曲线过渡槽，降低局部磨损，同时采用双绳冗余驱动增强防断能力。 设计基于凸轮与扭簧的自动回程机构，确保手指释放时绳能稳定复位，避免缠绕或卡滞。
绳驱动
一种通过柔性绳索传递力和运动的机械传动方式。 绳轮
用于缠绕并引导绳索的带槽轮状机械部件。 同心度
指两个或多个圆形部件轴线重合程度的几何公差。 张力均匀
表示绳索在传动中各段受力分布一致的状态。 耐磨性
材料抵抗摩擦导致损耗的能力。 回程可靠性
指传动系统在反向运动中保持准确与稳定的性能。
