第三夜（续）：实战——给钻床做一次“内心体检”（内力2-例题)

：实验室的一角，矗立着一台沉重的摇臂钻床。

人物：

• 小生：手握草稿纸，试图在复杂的机器结构中寻找那一刀的“落点”。

• 老师傅：指着钻床的立柱，像是在指点人体的脊椎。

1. 场景：机器的“脊梁”

小生：师傅，上一节课我们聊了截面法的理论，但我还是觉得有点悬空。面对这一整台复杂的钻床，我该往哪儿切？

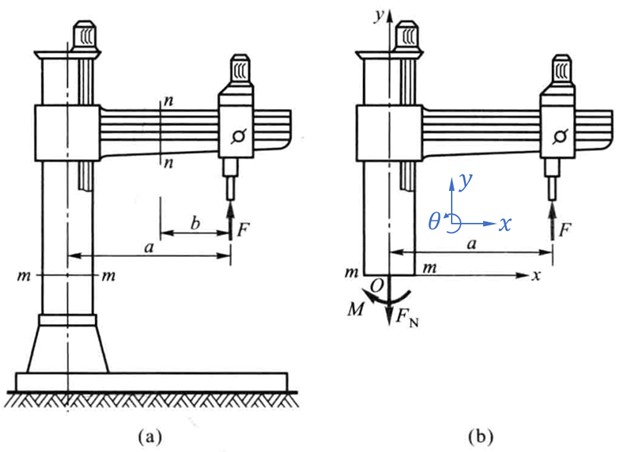

老师傅：别被它的铁壳子唬住了。在材料力学里，我们要学会把复杂的系统抽象成受力的构件。你看这台钻床，当它在切削加工时，刀具会受到一个向上的反作用力     。

老师傅：如果我们对钻床立柱的      截面感兴趣，这里就是我们要观察的“内心战场”。

小生：我明白了。第一步，假想切开。我沿      截面把钻床分成两部分，取截面以上的部分作为研究对象（图b）。

2. 对话：关于“符号”的博弈

小生：（在纸上快速画图）切开之后，外力      会让上半部分向上跑，还会绕      点转动。为了保持平衡，截面下面那部分一定会给出一个向下的力      和一个反向的力矩      来拽住它。

老师傅：画得不错。但很多高材生在这里都会栽跟头——符号。你看看你的平衡方程，正负号是怎么定的？

小生：这……难道不是显然可以看出来么？

老师傅：这种简单问题，我们确实可以一眼判断内力方向，但是复杂问题就不行了。我来告诉你一个规范的方法，就算是复杂的问题，用这个方法也可以清晰地接出来。看好了，我们要建立两套坐标系：一套是全局的“指南针”，一套是局部的“内心风向”。

• 全局坐标系：整体结构采用的        方向。

• 局部作用方向：截面上的内力和外力的实际指向。

老师傅：一般来说，这两个方向都可以随意设。但是工程界一般规定全局方向      的正方向分别是向右、向上和逆时针方向为正。对于复杂问题，内力方向事先不知道，可以随便假设。但是要记住这个原则：如果局部的力或力矩方向与全局坐标系正方向一致，取正；反之，取负。

3. 计算：把隐形变成显形

小生：我来试试。按照全局坐标系，向上为正，我假设截面    的内力     向下为正，内力矩     顺时针为正，这两个都是局部方向。

垂直方向的平衡方程（    ）     向上，和全局     方向一致，因此是     ，     向下，和全局     方向相反，因此是     号：

对      点的力矩平衡方程（    ）：

外力      产生的力矩是     ，它让构件逆时针转，方向与全局      的方向一致，取正。内力矩      产生的转动和全局θ方向相反，取负。

小生：算出来了！截面      上的内力就是一个大小等于      的力，和一个大小等于      的力矩。

老师傅：（微微点头）这就是截面法的威力。外力      虽然作用在刀具上，但它通过结构的传递，最终化为了立柱内部的“内心抗争”——主矢      和主矩     。

4. 结论：从总账到明细

小生：师傅，我现在能算出截面受力的“总账”了。但就像您之前说的，立柱有的地方厚，有的地方薄，这笔总账怎么分摊到每一个点上呢？

老师傅：没错。即便主矢和主矩一样，一根细铁丝和一根粗铁柱的感受是完全不同的。想要知道谁先断，我们得进入更细微的尺度。

老师傅的实战贴士：



在建立平衡方程时，符号的统一比计算本身更重要。如果你混淆了全局坐标与局部内力的方向，你的结果将南辕北辙。

小生：我准备好了。下一夜，我们要聊那个把总账摊派到点上的“应力”了吗？

老师傅：对。我们要聊聊，为什么有的地方压力山大，而有的地方却能安之若素。
