二极管钳位电路和限幅电路的区别?一图帮你总结,秒懂!

7月前浏览120
今天着重给大家讲一下这两个电路的区别。


钳位电路和限幅电路之间的主要区别在于,限幅电路是限制输出电压的电路,而钳位电路是改变输出电压直流电平的电路。限幅电路和钳位器路的工作原理完全相反。

限幅电路和钳位电路之间的另一个显著区别是输出波形的形状。被限幅电路限制的电压可以呈现各种形状,但钳位电路得到的电压形状不会改变。

当我们想要修改电压的幅度时,限幅电路是至关重要的。在组件无法承受高电压幅度的某些应用中,需要对信号幅度进行削波。当我们需要输出端输入电压的倍数时使用钳位电路。

例如:如果我们想从正弦信号中生成方波,我们可以使用限幅器电路。而钳位电路经常用在电压倍增电路中。

下图为二极管限幅和钳位的区别图


接下来将更为详细地对比钳位电路和限幅电路之前的区别。

定义不同


二极管限幅电路



电子设备的保护是通过使用限幅电路来实现的。限幅器电路是截断或去除输入信号的一部分,而不会对波形的其余部分造成任何失真的电路。换句话说,限幅电路是一种限制输入交流信号的正幅度或负幅度的设备。在某些情况下,限幅电路会移除一小部分正半周期或正半周期和负半周期。根据二极管的方向,去除正半周或负半周。

二极管钳位电路



二极管钳位电路可将信号的直流电平更改为所需电平,而不会改变施加信号的形状。换句话说,钳位电路将整个信号向上或向下移动,以将信号的正峰值或负峰值设置在所需的水平。钳位电位也可以称为直流恢复电路、钳位电容电路、电压倍增电路1或交流信号转换电路。


典型的钳位电路由电容、二极管和电阻组成。一些夹具包含一个称为直流电池的额外元件。电阻和电容用于二极管钳位电路中,以在钳位电路输出端保持改变的直流电平。


在钳位电路中,直流分量只是简单地添加到输入信号或从输入信号中减去。钳位电路将正直流分量添加到输入信号以将其推至正侧。类似地,钳位电路将负直流分量添加到输入信号以将其推至负侧。

工作原理不同


二极管限幅电路-工作原理



二极管限幅电路用于根据电路配置在正方向或负方向上截断施加信号的幅度。在电子应用中,最好不要让 过大的电压 通过组件,因为它们可能会 损坏。 因此,通过使用限幅器电路对所施加信号的幅度进行限幅来获得特定的所需值。


通用二极管限幅电路


1、在输入的正半周期

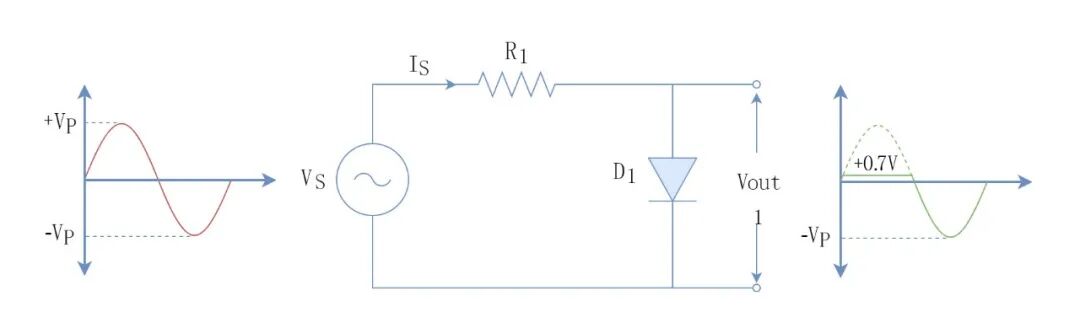

下面的限幅电路由一个交流电源、一个电阻和一个二极管组成。当在限幅电路上施加正半周期时,二极管变为正向偏置。因此,负载两端的输出电压将等于二极管两端的电压。
正二极管限幅电路


要注意,在硅二极管的情况下,二极管两端的电压降为 0.7V ,而在锗二极管的情况下,二极管 两端的电压降为0.3V。因此,在正半周期间获得的输出电压将几乎等于二极管两端的电压降。

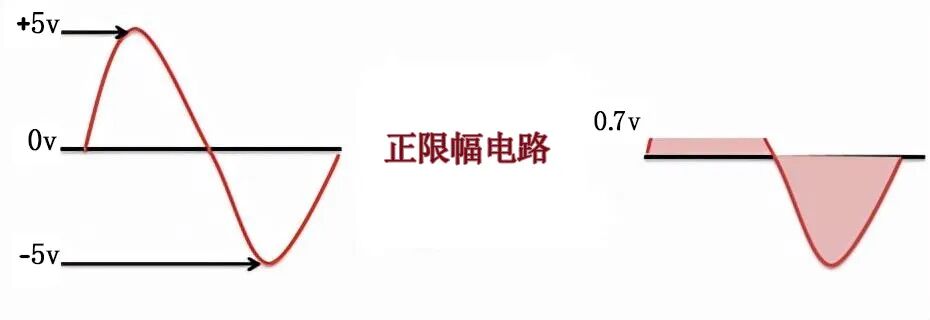

在上图中,你可以看到输入电压的幅度更大,但在输出端获得的电压被削波且幅度较小。


2、在输入的负半部分


当在限幅电路上施加输入的负半周期时, 二极管将变为反向偏置,因此二极管的行为就像一个打开的开关,它不会导通。因此,从上图中可以清楚地看出,在输入的负半周期间,输出电压将与输入电压几乎相同。


注意:上面讨论的正限幅电路1的例子。我们也可以通过反转源的二极管和极性来创建负限幅电路,这在之前的文章中都有详细地讲解。


二极管钳位电路--工作原理

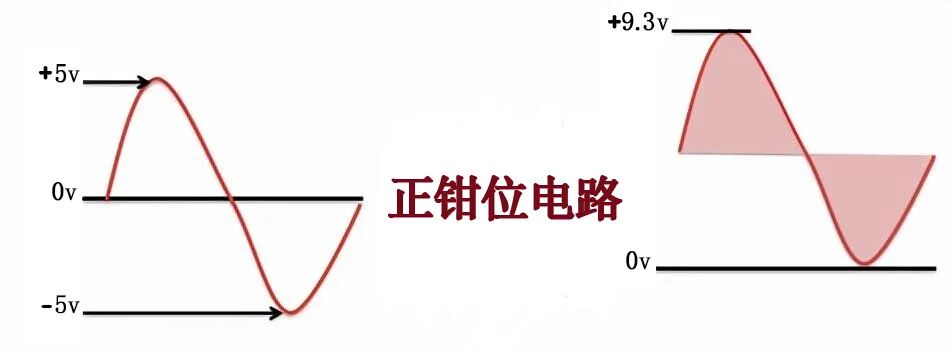

钳位电路与限幅电路不同,因为它不会对输入信号进行限幅,而是将直流参考电平 向上或向下移动。如果您使用正钳位电路,它将向上移动直流参考电平,如果您使用负钳位电路,它将向下移动直流参考电平,如下图所示。


通用二极管钳位电路

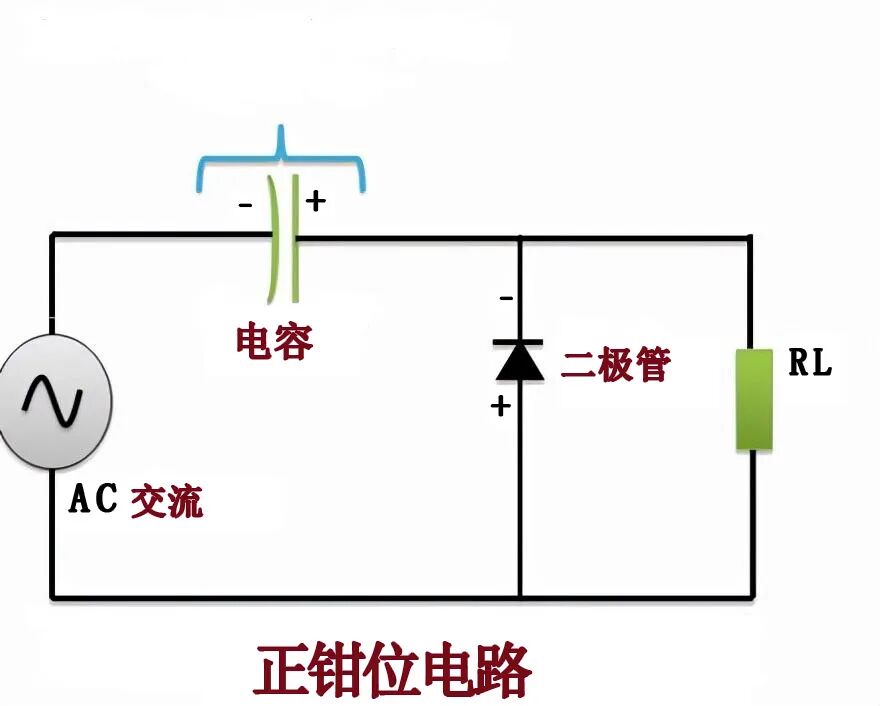

钳位电路如下所示,由交流电源、电容、二极管和电阻组成。当钳位电路输入负半周期时,二极管正向偏置, 电容开始充电,直到达到峰值。


当输入的正半部分应用于钳位电路时,二极管变为反向偏置并充当开路。因此电容开始 放电,整个输入正弦电压波形出现在负载电阻上。因此,这种情况下的输出电压将等于施加电压+电容电压,因此,它们优选用于电压倍增的应用。
二极管正钳位电路


输入电压为Vp,钳位电路得到的输出电压为2vp。这是正钳位电路的示例,你可以看到波形向上移动,我们也可以通过反转二极管来设计负钳位电路。在这种情况下,输出波形将向下移动。

总结







二极管限幅电路





  • 二极管限幅电路是一种波形整形电路,可对输入波形进行限幅或截断。
  • 限幅电路也可以称为电流限定电路、幅度限定电路、电压限定电路或简称为限幅电路
  • 在限幅器电路中,直流电平将保持不变。
  • 当我们想要修改幅度电压时使用限幅电路。例如,如果我们想从正弦信号生成方波,我们可以使用限幅器电路。
  • 正限幅电路将剪裁输出波形的正部分,而负限幅电路将剪裁负部分。
  • 输出波形的形状可以是正弦波、正方形、矩形等。
  • 二极管限幅电路只需要直流电池和二极管。
  • 限幅电路用于瞬态保护电路、波形改变电路、噪声限制器、接收器和发射器。
  • 从限幅电路中获得的输出电压小于输入电压。






二极管钳位电路





  • 二极管钳位电路改变波形的直流参考。它使直流电平向上或向下移动。
  • 钳位电路也可以称为电压倍增器或交流信号转换器。
  • 在钳位电路中,直流电平发生偏移。
  • 当我们需要输出输入电压的倍数时,使用钳位电路。例如,钳位电路常用于电压倍增电路。
  • 正钳位电路将向上移动输出波形,而负钳位电路将向下移动输出波形。
  • 输出波形的形状与输入波形保持一致。
  • 钳位电路需要电池、二极管和电容。

  • 钳位电路用于测试设备、声纳、雷达、电压倍增器,消除电视中的失真。

  • 输出电压是输入电压的倍数。

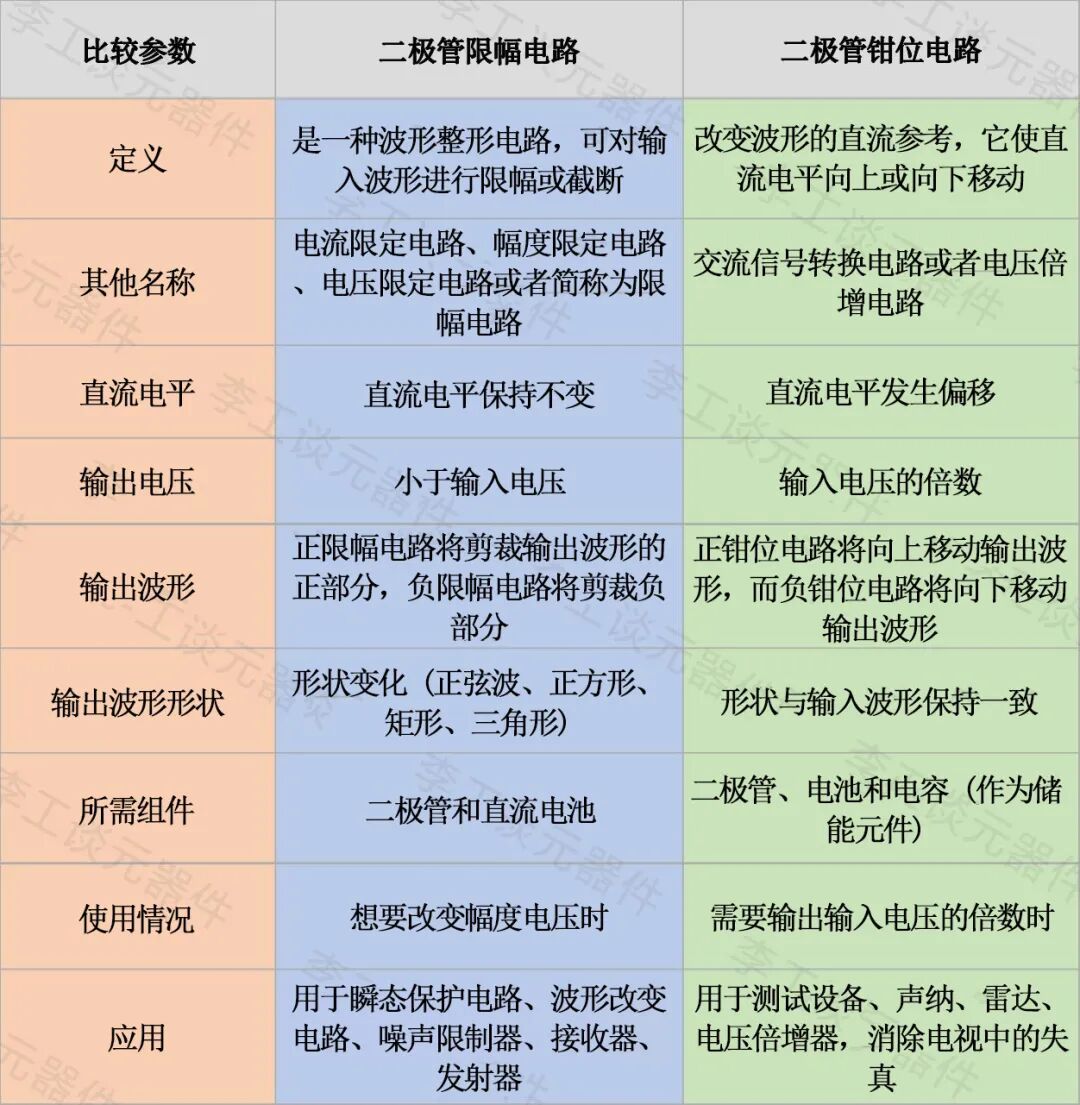

下图为二极管钳位和限幅电路之间的区别图



二极管限幅和钳位的区别图


来源:电磁兼容之家
