讨论：极坐标在GB/T 25198-2023封头检测精确记录中的应用！

本文重点拆解：极坐标在封头检测精确记录中的应用，适配坯料、成型后全检测流程，结合测定位置示意图，对照实物即可规范操作，兼顾专业性与实操性。

一、极坐标在封头检测记录中的适配性

封头（椭圆形、碟形等）均为旋转对称结构，测点围绕中心（坯料）或顶点（成型后）放射分布，与极坐标“极点+极径+极角”逻辑完美契合，优势突出！

✅定位唯一精准，不混淆

以封头中心/顶点为极点、X轴正方向为极轴，坯料检测极径R为直线距离，成型后曲面检测，极径R转换为测点到极点的曲面弧长。

一个（R，θ）参数（弧长/直线距离+角度）即可锁定测点，彻底解决传统坐标投影偏差、记录错位问题，数据与物理位置一一对应。

✅记录简洁，减少人为误差

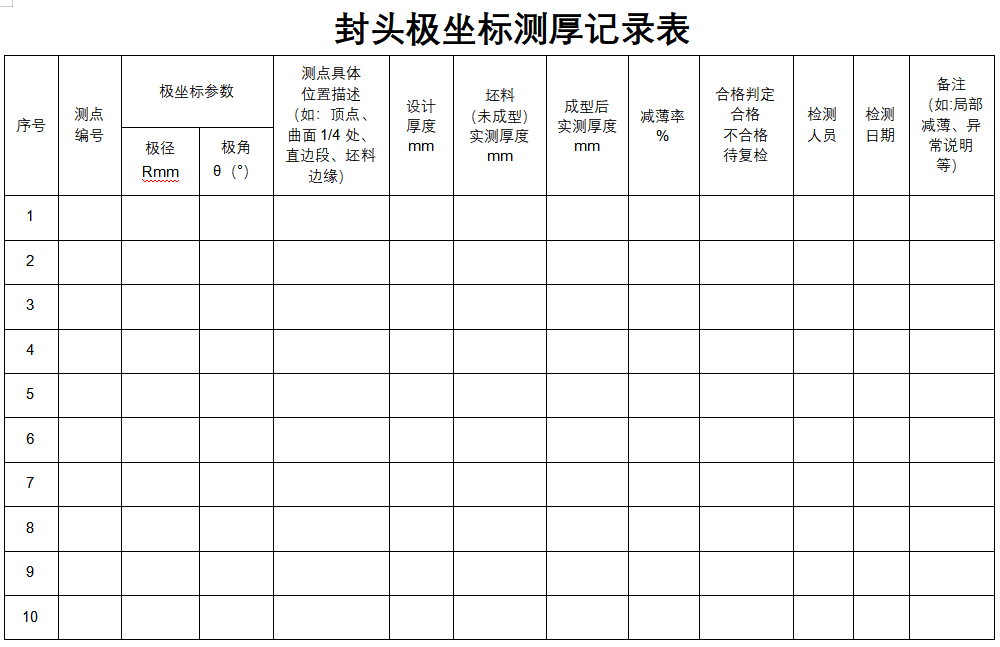

极坐标参数直接对应测厚记录表核心栏目，无需复杂换算，极角按0°、45°等均匀布置，极径按封头结构分段，逻辑清晰、填写便捷。

✅追溯便捷，适配质量管控

复检时可凭（R，θ）快速定位原始测点，数据可直接对接分析，统计厚度分布、支撑工艺优化，符合压力容器管控要求。

✅适配曲面，记录无遗漏

极坐标仅关注“弧长/距离+角度”，无需考虑曲面投影偏差，可全面覆盖顶点、曲面过渡区、直边段等关键部位，适配易减薄区域检测。

二、实操指南：极坐标在封头检测中的具体应用

结合封头检测全流程（坯料→成型后），分步实操，配合测定位置示意图，对照实物即可操作！

（一）坯料（未成型平板）检测记录

坯料厚度均匀性是成型评估关键，重点聚焦平面测点精准对应。

1.参数设定：以坯料圆心为极点，选取轧制方向或标记线为极轴，清晰标记防偏移。

2.测点布置：极径R按“0（圆心）→R1/4→R1/2→3R/4→R（边缘）”分段，极角θ按0°、45°等均匀分布，测点做好序号标记。

3.记录规范：填写（R，θ）参数（如测点1（0，—）、测点2（300，0°）），同步记录实测厚度（重复2-3次取平均值），留存减薄率计算原始数据。

（二）成型后封头检测记录（核心重点）

成型后封头易壁厚减薄，需兼顾实操与合规：GB/T25198-2023的规定，封头成形后需检测成品厚度，测厚部位与数量可由供需双方约定，但顶部、转角过渡部位、直边部位为必测部位，测点布置与记录需聚焦必测部位。

1.参数校准：以封头顶点为极点、直边段对称中心线为极轴，重点提醒：成型后极径R改为测点到顶点的曲面弧长。

2.测点布置：紧扣标准，极径R（弧长）优先覆盖必测部位，延伸覆盖曲面1/4处、曲率变化区等；极角θ均匀分布，必测易减薄部位适当增加测点密度，契合标准与供需双方约定。

3.记录要点：

①标注极径R为“曲面弧长（mm）”，填写（弧长R，θ）参数【如（300，60°）】；

②明确测点位置（如“曲面1/4处，θ=60°，弧长R=300mm”）；

③可精准计算减薄率【公式：（成型前-成型后厚度）÷成型前厚度×100%】，保留2位小数，做合格判定。

（三）测定位置示意图+数据分析：解决“记录后找不到测点”的痛点，快速对照实物、开展分析！

示意图与数据分析结合，实现测点可视化、检测结果更有说服力，操作如下：

1.示意图同步：将测点（弧长R，θ）参数、合格判定，精准标注到示意图上，突出必测部位，便于对照实物定位测点、排查不合格项。

2.数据分析：结合标准与精准数据，重点分析必测部位厚度分布，明确减薄超标位置，排查隐患，为问题处理、工艺优化提供支撑，确保检测符合标准。

三、必看注意事项（规避错误）

结合现场实操，关注以下关键注意事项，避免记录失效、追溯不到：

1.极点、极轴一旦确定，全程不更改，标记清晰；

2.参数记录规范：坯料直线距离、成型后弧长，极角等，顶点测点标（0，—），顺时针角度标负数，成型后备注“弧长+曲率”；

3.数据及时填写，禁止涂改，修改需划横线、标注修改人及日期；

四、总结

极坐标应用核心：适配封头旋转对称结构，区分极径定义——坯料用直线距离，成型后用曲面弧长，配合测定位置示意图，即可实现定位精准、记录规范、追溯便捷。

封头检测无小事，遵循以上方法，可满足GB/T 25198-2023的要求，覆盖必测部位、减少误差，确保检测合规、数据可追溯。
