射频芯突破!电子科大公布新型开关电容功率放大器专利,混合编码技术实现多回退点效率跃升

6月前浏览437

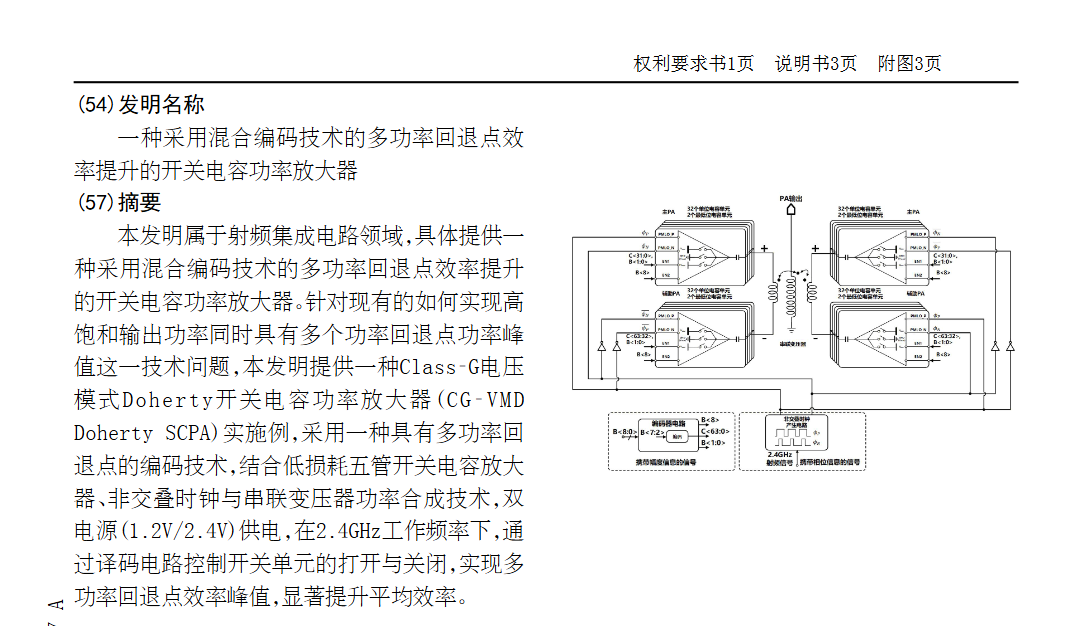

在 5G、AIoT 等无线通信技术高速发展的当下,射频功率放大器(PA)作为射频前端核心器件,其效率、线性度与输出功率直接决定了通信设备的性能表现。近日,国家知识产权局公布了电子科技大学王政、侯龙祥等团队的发明专利 ——一种采用混合编码技术的多功率回退点效率提升的开关电容功率放大器(申请号:202511671981.7),该技术创新性融合多种射频设计方案,成功解决了传统功率放大器高饱和输出功率与多回退点效率峰值难以兼顾的行业难题,为高性能射频集成电路研发提供了全新思路。

No.1 行业痛点:传统方案难以兼顾高功率与多回退点效率

随着通信技术对高峰值平均功率比(PAPR)信号处理需求的提升,功率放大器的功率回退区效率成为关键指标。传统 PA 在功率回退时效率会显著下降,而现有开关电容功率放大器(SCPA)虽结构简单、基础效率高,却在深回退区效率表现不佳;Class-G 结构和 Doherty 结构虽能分别提升回退区效率,但二者结合应用于 SCPA 的技术尚未成熟。

如何在实现高饱和输出功率的同时,让功率放大器在多个功率回退点都保持效率峰值,成为射频集成电路领域亟待解决的核心问题,而电子科大此次公布的专利,正是针对这一痛点的精准突破。

核心创新:多技术融合打造新型 CG-VMD Doherty SCPA

该专利提出了Class-G 电压模式 Doherty 开关电容功率放大器(CG-VMD Doherty SCPA) 实施方案,以温度计码与二进制混合编码技术为核心,结合低损耗五管开关电容放大器、非交叠时钟、串联变压器功率合成技术,搭配 1.2V/2.4V 双电源供电,在 2.4GHz 主流工作频率下,通过编码电路精准控制开关单元通断,实现多功率回退点效率峰值,大幅提升放大器平均效率。


其核心技术设计可从三大维度拆解:

1. 9 位混合编码技术:精准控制电容与电源,实现多档位调节

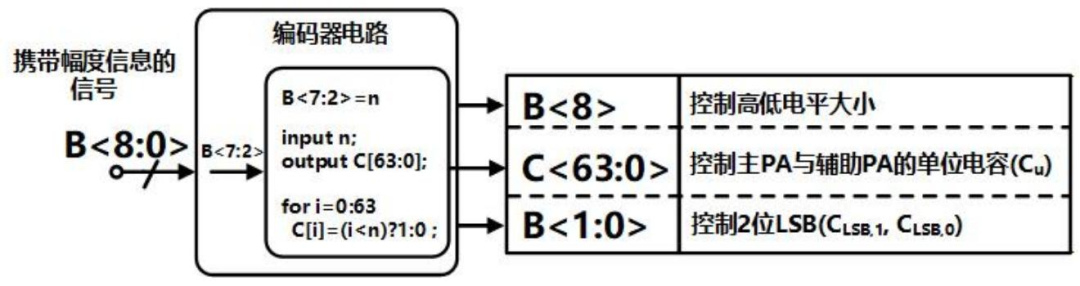

整个放大器的核心控制基于9 位二进制数字幅度信号(B [8:0]),经译码器转化为 67 位二进制控制信号,实现对电容阵列和双电源的精细化调控,信号分工明确且逻辑严密:

  • 最高有效位 B [8]

    负责双电源电压切换,B [8]=0 时,电路以 0V 为低电源、1.2V 为高电源工作;B [8]=1 时,低电源切换为 1.2V、高电源提升至 2.4V,为不同功率需求匹配适配电压;
  • 中间 6 位 B [7:2]

    控制主 PA 与辅助 PA 中总计 64 个单位电容的连接,其中主 PA 对应 32 个、辅助 PA 对应 32 个,采用温度计码编码方式,根据输入值精准选择高 / 低电源工作的电容数量;
  • 最低 2 位 B [1:0]

    作为细调单元,控制 2 个专用细调开关电容,实现功率的精细调节,让放大器输出更贴合实际需求。

  •

编码后的信号经后级组合电路、电平转换器传递至开关放大器,精准控制电容接入状态,为功率合成奠定基础。

2. 低损耗单元设计:五管开关 + 非交叠时钟,降低电路内耗

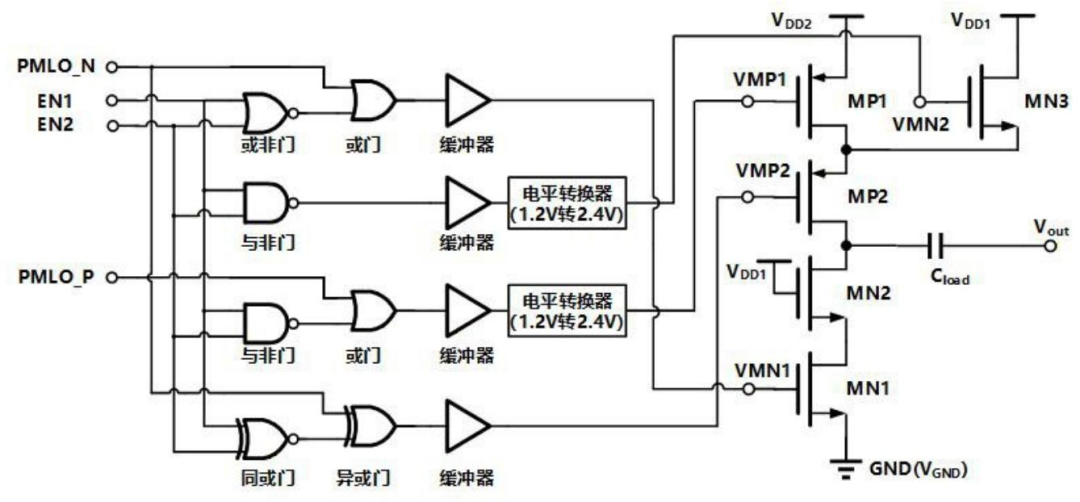

放大器的基础单元采用五管开关电容放大器结构,每个单元由逻辑电路、电平转换器电路、Class-G 双电源开关电路和负载电容组成(如图 3),并针对不同电容单元精准设计开关管尺寸:单位电容单元负载电容 617fF,五管开关按 72um/60nm、54um/60nm 等规格设计;细调电容单元则根据容值(373fF、170fF)匹配更小的开关管尺寸,实现损耗与性能的平衡。

同时,单元输入端引入PMLO_N、PMLO_P 两相非交叠时钟,从根源上避免开关中 PMOS 与 NMOS 同时导通带来的漏电问题,进一步降低电路损耗,提升系统整体效率。

3. 串联变压器功率合成:实现主辅 PA 协同,提升饱和输出功率

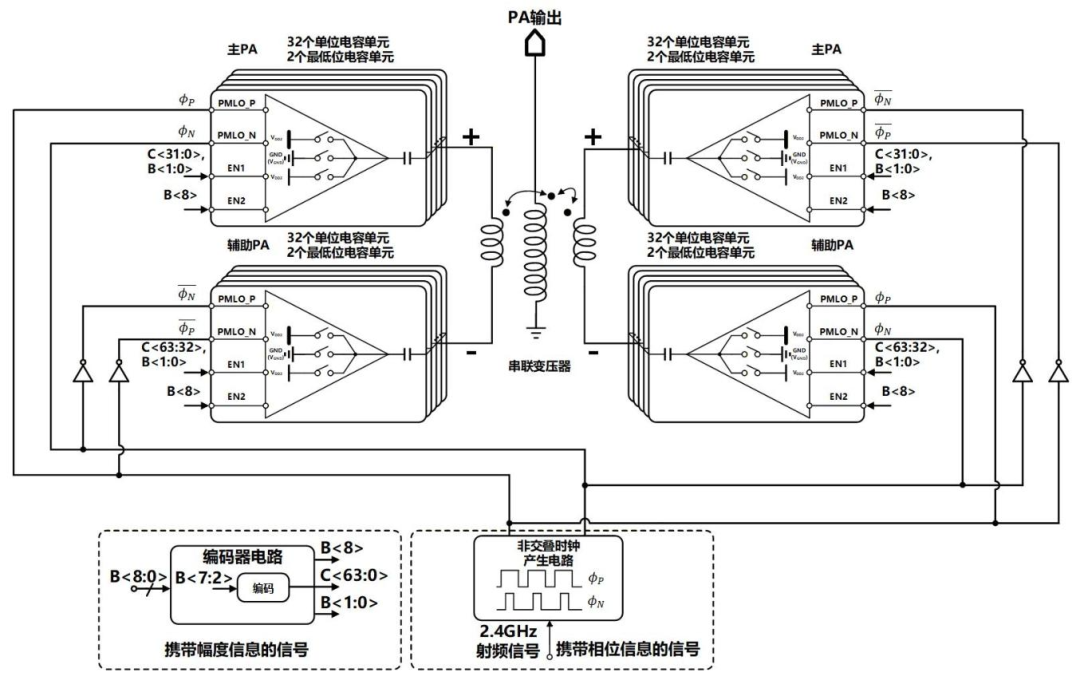

方案采用电压模式 Doherty 结构,通过片上串联变压器实现主 PA 与辅助 PA 的功率合成与负载调制:高功率区让主 PA 负载阻抗处于最佳状态,保障饱和输出功率;中功率回退区(2.5dB、6dB)通过电容与电源的协同调控实现效率峰值;深回退区(12dB)则依托 B [8] 的双电源切换,维持效率表现,最终实现主辅 PA 的高效协同,让放大器在全功率区间都有优异表现。

实测数据:2.4GHz 下表现优异,多回退点效率远超传统方案

该专利方案在 2.4GHz 工作频率、50Ω 负载条件下完成仿真测试,各项性能指标表现亮眼,核心数据如下:

  • 饱和输出功率达 28.14dBm,直流总功耗仅 1.72W,峰值系统效率 37.93%
  • 多功率回退点均保持效率峰值:2.5dB 回退下效率 34.21%、6dB 回退下 26.99%、12dB 深回退下仍达 17.69%;

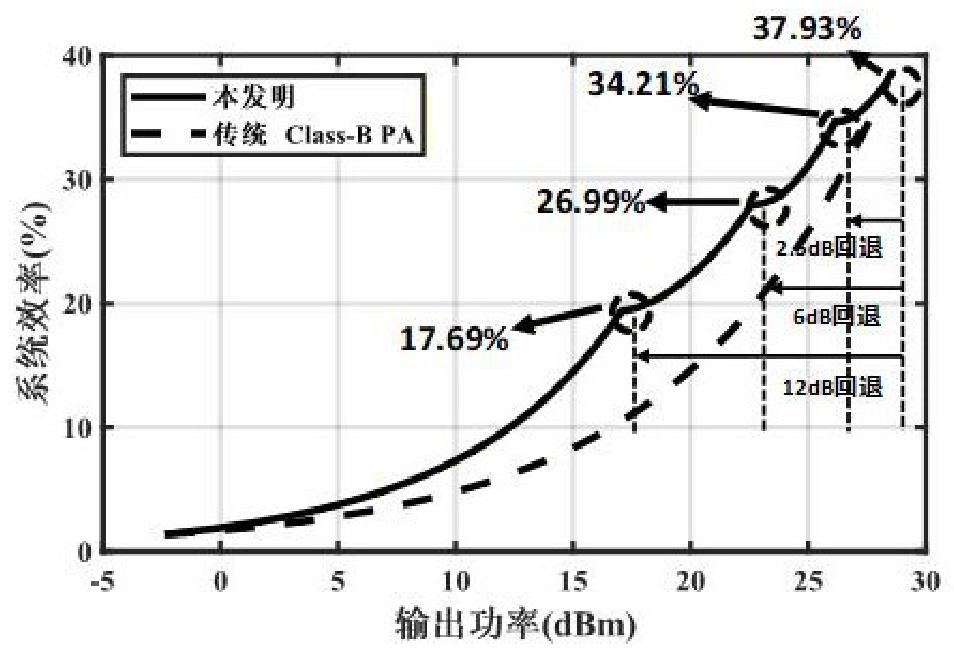

  • 与传统 Class-B PA 相比,在相同饱和输出功率下,该方案实现了2.5dB、6dB、12dB 三个关键回退点的效率峰值,平均效率大幅提升(如图 6)。

  •

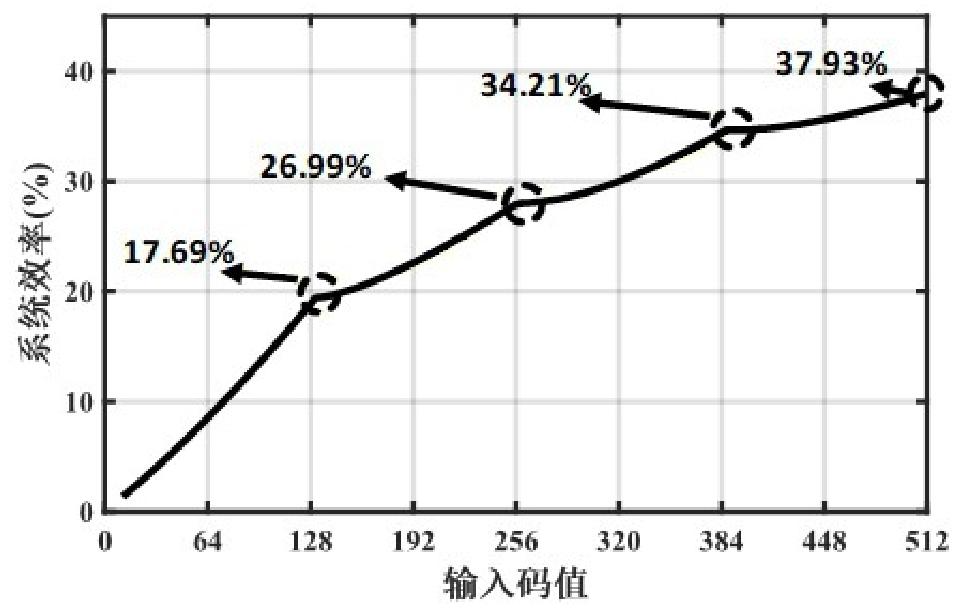

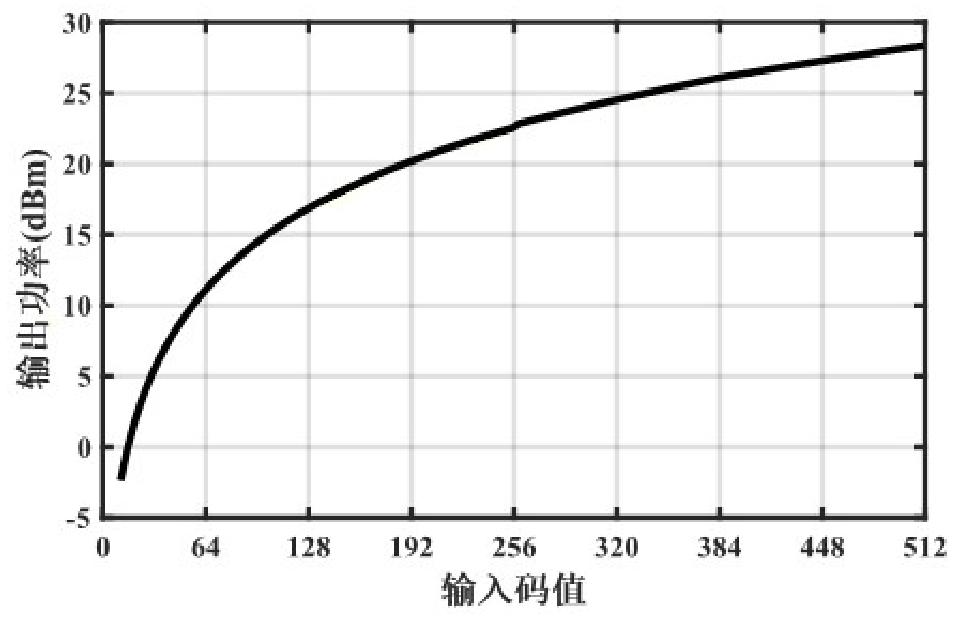

从输入码值与输出功率、系统效率的关系曲线可清晰看出,放大器输出功率随输入码值线性提升,效率在各关键节点均形成峰值,验证了混合编码与多技术融合方案的有效性。


应用前景:赋能无线通信全场景,助力射频前端小型化、高效化

该专利技术属于射频集成电路领域的核心创新,其兼具高饱和输出功率、多回退点效率峰值、低损耗的特点,完美契合 5G、WiFi、蓝牙、车联网、卫星通信等无线通信场景的需求。

在智能手机、智能穿戴等便携式设备中,可有效降低射频前端功耗,提升设备续航;在通信基站、低空经济相关设备中,能兼顾高功率输出与效率,降低设备运行成本;同时,该方案采用片上集成设计,助力射频前端器件的小型化、集成化发展,符合射频集成电路的主流发展趋势。

此次电子科技大学公布的这项专利,不仅展现了国内在射频集成电路领域的技术创新实力,也为高性能功率放大器的研发提供了可落地的技术方案,未来随着技术的进一步产业化,有望成为无线通信射频前端的核心技术之一,为通信设备性能升级提供核心支撑.

注释:射频学堂原创或者转载的内容,其版权皆归原作者所有,其观点仅代表作者个人,射频学堂仅用于知识分享。如需转载或者引用,请与原作者联系。

来源:射频学堂
