【机械设计】零件的防呆、导向与便于装配的结构
引言
防错设计（Poka-Yoke）是一种旨在从源头杜绝人为装配错误、提升生产效率与产品质量的工程哲学。
优秀的机械设计不仅是功能上的实现，更应是“不会装错”或“错了装不上”的智慧体现。
一、防错设计的三个层次
1.防止错误发生：使操作者不可能犯错误。
例如，不对称的连接器、唯一安装位置。
2.错误发生后立即纠正：在错误造成严重后果前将其检测出来。
例如，装配到位传感器、错位时无法拧紧螺丝。
3.降低错误影响：当错误无法避免时，将其影响降到最低。
例如，使用可断开的保险销。

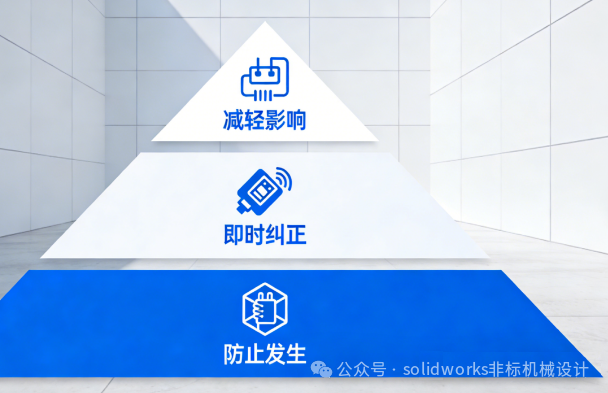

图1：防错设计的三个层次及其应用示例图
二、经典防呆结构设计
1.形状防呆：
不对称特征：设计非对称的安装法兰、定位孔组，使零件在错误方向上无法放置。
键与键槽：通过将平键设置在非对称位置，确保轴与套的相对相位唯一。
2.尺寸防呆：
梯度销/孔：使用直径依次递增的定位销和对应孔径，确保组件只能按唯一顺序和方向装配。
不同规格紧固件：相邻且外观相似的连接点，故意使用不同直径或螺距的螺钉，防止错装。

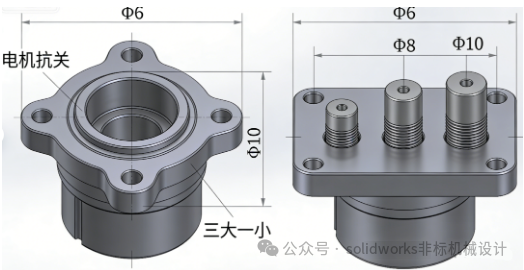

图2：形状防呆与尺寸防呆的三维示例
三、导向与对中结构
即便没有错误风险，也应设计引导结构，降低装配难度，保护精密零件。
1.导向倒角/锥面：在所有轴孔配合、销钉插入的入口处设计至少15°-30°的倒角或锥面。这是最基本、最重要的导向设计。
2.导向柱：在需要精确定位的两个部件间（如模具模仁、精密夹具），设计导向柱（导柱）和导套，确保闭合时的精确对中。
3.两段式定位销：第一段为光滑的导向段（直径略小于孔径），第二段为精确的定位段（与孔紧配合），实现“先引导，后定位”。

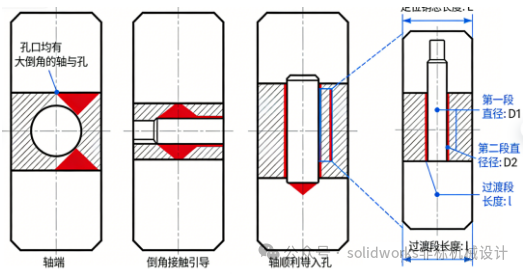

图3：导向倒角与两段式定位销的工作过程示意图
四、便于装配的人性化设计
1.可视与可达：确保螺钉、卡扣等连接点在装配时可见且工具易于操作，避免“盲装”。
2.减少装配动作：尽量减少装配所需的零件数量和工具种类。
优先选用卡扣、快速接头等。
3.预定位与暂挂结构：设计临时卡位或支撑，在最终紧固前，让零件能“挂”在正确位置上，解放操作者双手。
例如，在放置密封垫的凹槽内设计几个凸台，防止垫片掉落。
4.防反装卡槽：在电路板、接口模块上设计防反插卡舌和卡槽。

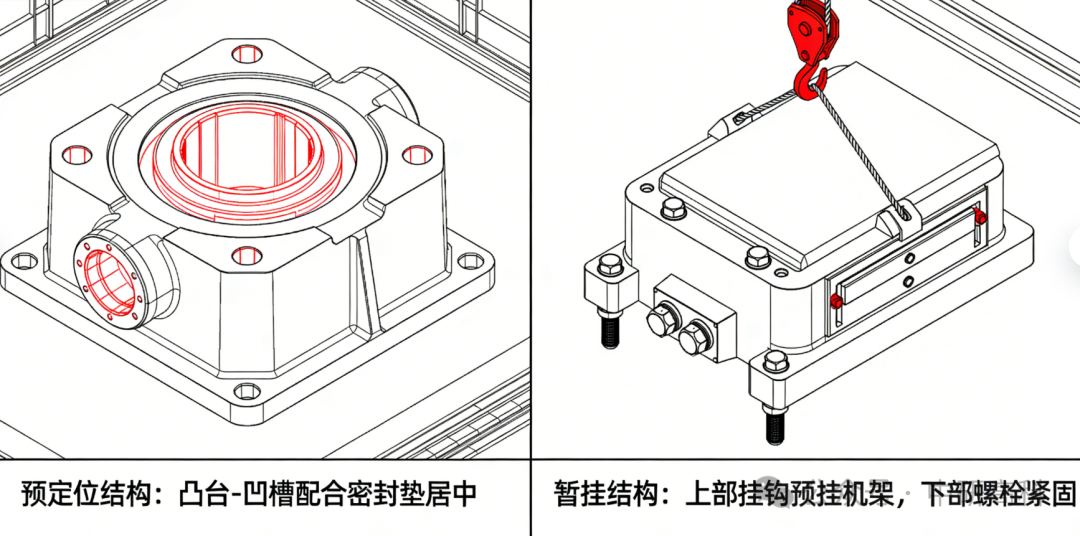

图4：便于装配的“预定位”与“暂挂”结构设计

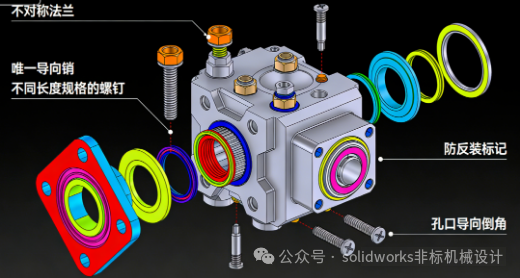

图5：一个包含多重防错设计的组件装配爆炸图
总结
防错设计是“设计智慧”与“人文关怀”的结合。
它要求设计师深入模拟装配工人的每一次操作，预判所有可能的失误点，并通过精妙的结构将其消除。
这不仅能大幅提升生产直通率和设备可靠性，更是对制造端最直接、最有效的支持。
优秀的设计，是让正确操作成为唯一简单的路径。
