在当前高速通信领域，56Gbps 速率已成为众多高端电子设备的标配，然而这一速率下的 PCB 设计却充满挑战。近期，苏州某主板上市企业在研发针对 GB200 算力集群的 800G 高性能 LPO 光模块时，就遭遇了 56GHz 处链路损耗超标的难题。

该企业最初采用全板 ENEPIG 方案，实测损耗达到 22.2 分贝，远超 20 分贝的要求，导致眼图在误码仪上呈现严重 “水平偏移”，采样失败。这一案例并非个例，随着信号速率不断提升，PCB 链路中的损耗问题愈发凸显，而精准的 S 参数抽取则成为解决这一问题的关键技术支撑。

01

核心挑战

在 56G 高速信号传输场景下，PCB 互连面临着诸多严峻挑战，这些挑战直接影响着 S 参数抽取的准确性和有效性。

首先，高频环境下导体损耗和介质损耗引发的色散现象，使得传输线总损耗的预测难度大幅增加。在 10GB/s 以上的传输速率领域，仅依靠光滑铜箔和公布的损耗角正切值已无法准确预测总损耗，导体粗糙度成为不可忽视的关键因素。以差分传输线插入损耗为例，在 56GB/s PAM-4 数据速率下，仅 14GHz 奈奎斯特频率处，采用光滑铜与粗糙铜建模就会产生 3.4 分贝的 IL 差值，这直接导致眼图高度平均降低 17%，抖动增加 1%，对信号完整性造成严重影响。

其次，获取适用于先进 EDA 工具的准确参数也是一大难题。数据手册往往是参数的唯一来源，但多数情况下，手册数据无法直接转换为仿真工具所需的参数。例如，PCB 板材给定的 DK（介电常数）和 DF（损耗角正切）能否直接用于高速仿真，不同铜箔粗糙度如何在仿真软件中准确设定，这些问题都困扰着工程师。此外，在 20GHz 及更高频率下，仿真结果与实际测试结果常常出现偏差，涉及插损、相位、阻抗等多个方面，这给 S 参数抽取的准确性带来了巨大挑战。

02

S 参数抽取技术细节与实践经验



关键参数的精准获取与处理

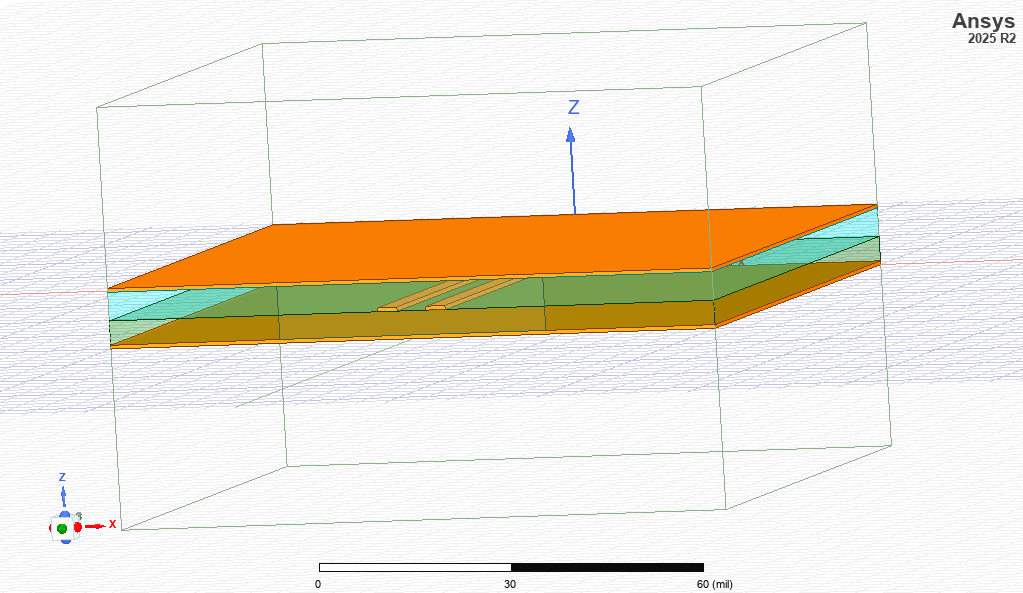

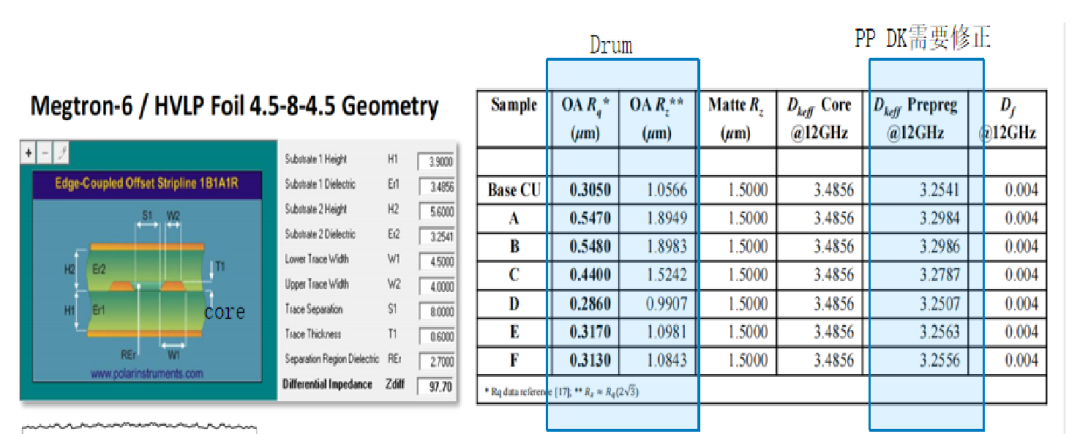

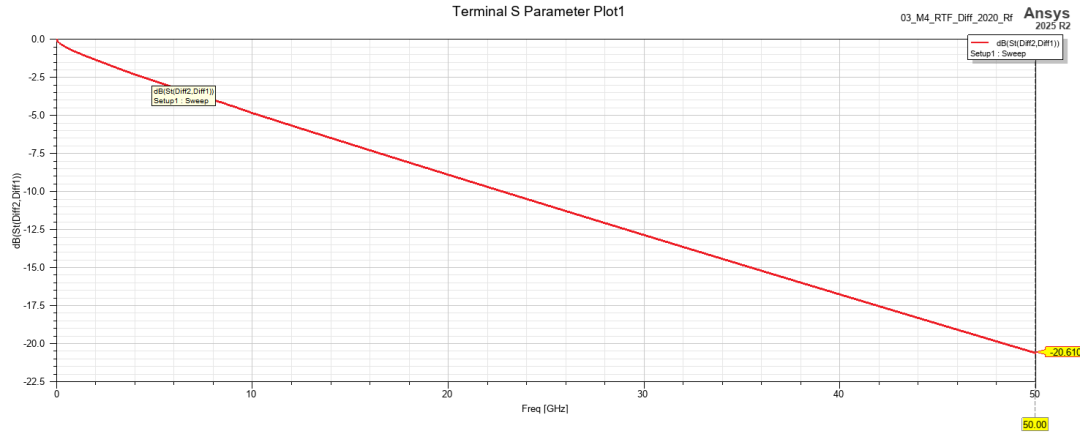

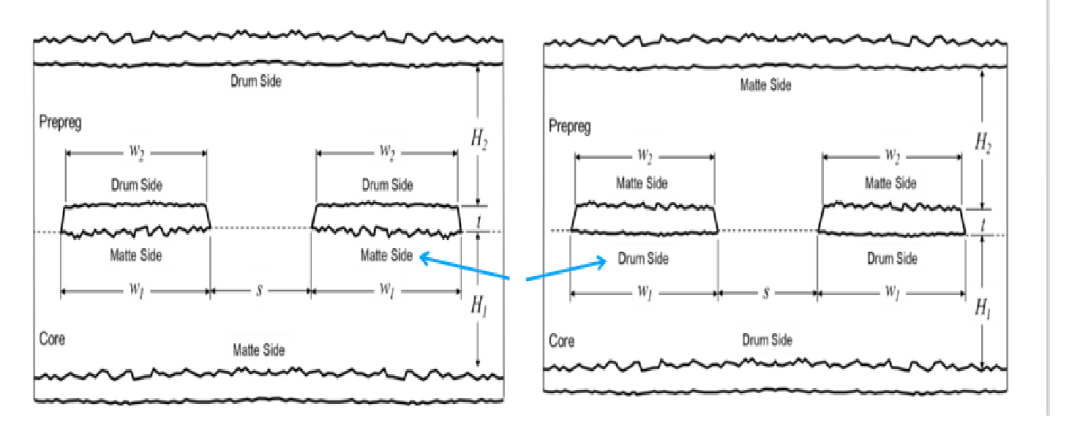

要实现精准的 S 参数抽取，首先需做好关键参数的获取与处理工作。对于铜箔粗糙度参数，需深入了解铜箔制程，如 HTE、RTF、VLP、HVLP 等不同类型铜箔的特性，结合数据手册中的信息，确定合适的替代粗糙度参数。在介质参数方面，不能简单沿用板材给定的 DK 和 DF 值，需考虑其在宽频范围内的变化特性，通过实验测试或相关模型转换，获取满足高频仿真需求的介电特性参数。同时，OA（表面处理）处理对仿真 IL（插入损耗）和阻抗有着重要影响，需充分评估其作用，在参数设置中予以体现。



仿真工具的合理选择与高效应用

不同的仿真工具适用于不同的场景，合理选择工具并高效应用，是提升 S 参数抽取效率和准确性的关键。对于硬件工程师，可使用 SI9000 快速评估链路，其操作简便，能在短时间内对不同叠层方案和板材选择进行初步评估，确定大致的设计方向。而对于专业的信号完整性工程师，HFSS（高频结构仿真软件）则是全面评估信道情况的理想选择。通过 HFSS 可构建详细的三维模型，精确分析端口阻抗、波端口尺寸对仿真结果的影响，解决 S 参数仿真中出现的毛刺或不平坦问题。

Q2D 在提升仿真效率方面也发挥着重要作用，通过参数化建模和参数扫描功能，可快速分析不同几何参数对 S 参数的影响，大大缩短仿真周期。在使用这些工具时，需掌握参数化建模技巧，如在 AEDT（ANSYS 电子设计自动化平台）中对 HFSS 和 Q2D 进行参数化设置，实现模型的灵活调整和批量仿真。同时，要注重仿真结果的分析，查看 IL、延迟、等效 DK 等关键指标，及时发现问题并优化设计。



仿真结果与测试结果的一致性保障

为确保 S 参数抽取的准确性，需保障仿真结果与测试结果的一致性。首先，要满足因果性要求，即导体模型和介质模型需符合因果关系。因果性是指系统的响应不能先于激励出现，在高频仿真中，不符合因果性的模型会导致仿真结果出现偏差，因此必须选用满足因果性的模型。其次，去嵌技术的应用可快速提升 HFSS 仿真效率，有效去除测试夹具等非理想因素对测试结果的影响，使仿真结果更贴近实际情况。此外，在仿真过程中，需合理设置收敛条件、导体属性等参数，通过仿真与测试的对比分析，不断优化模型和参数设置，缩小仿真与测试之间的差距。

03

56G高速信号PCB S参数抽取技术视频教程
