PCB板层设计与电磁兼容性有多大关系?

8月前浏览80
在高速电路板设计过程中,电磁兼容性设计是一个重点,也是难点。本文从层数设计和层的布局两方面论述了如何减少耦合源传播途径等方面减少传导耦合与辐射耦合所引起的电磁干扰,提高电磁兼容性。








绪论






电子产品很多可靠性和稳定性的问题是有电磁兼容性设计不过关所导致的。常见的问题有信号的失真,信号噪音过大,工作过程中信号不稳定,系统容易死机,系统易受环境干扰,抗干扰能力差等。电磁兼容性设计是一项相当复杂的技术,设计到电磁学等方面的知识。本文从层设计和层布局方面论述一些经验性的技巧,给电子工程师提供一些参考。









层数的配置






PCB板的层主要有电源层、地层和信号层,层数就是各个层数量的总和。在设计过程中,第一步是对所有的源和地,以及各种信号进行统筹和分类,在分类的基础进行部署和设计。一般情况下不同的电源要分不同的层,不同的地也要有相应的地平面。各种特殊信号,如时钟高、频信号等需要单独设计层,而且需要增加地平面,对特殊信号进行屏蔽,以提高电磁兼容性。当然成本也是要考虑的因素之一,在设计过程中要在系统的电磁兼容性和成本之间找到一个平衡点。



电源层的设计首先要考虑的是电源的类型和数量。如果是只有一个电源供电,可以考虑单一电源层。在对电源要求高的情况下也可以有多个电源层对不同层的器件供电。如果是有多个电源,可以考虑设计多个电源层,也可以在同一电源层对不同的电源进行分割。分割的前提是电源之间没有交叉,如果有交叉,则必须设计多个电源层。

信号层层数的设计要考虑到所有信号的特性。特殊信号的分层,屏蔽是要有限考虑的问题。一般情况下是先用设计软件进行设计,然后根据具体细节进行修改。信号密度和特殊信号的完整性都必须是层数设计必须考虑的问题。对于特殊信息,在必要的情况下一定要设计地平面层作为屏蔽层。

在通常情况下,如果不是纯粹考虑成本,不建议设计单面板或双面板。因为单面板和双面板虽然加工简单成本低,但是在信号密度比较高和信号结构比较复杂的情况下,比如高速数字电路或者模数混合电路,由于单面板没有专门的参考地线层,使得回路面积增大,辐射增强。由于缺乏有效的屏蔽,系统的抗干扰能力也降低。







PCB板层的布局设计






在确定完信号和层之后,各个层的布局也是需要科学设计的。


PCB板设计中层的布局设计遵循如下原则:

(1)将电源层平面与相应的地平面相邻。这样设计的目的是形成耦合电容,并与PCB板上的去耦电容共同作用,降低电源平面的阻抗,同时获得较宽的滤波效果。


(2)参考层的选择非常重要,从理论上电源层和地层平面都能作为参考层,但是地平面层一般可以接地,这样屏蔽效果要比电源层好很多,所以一般情况下优先选择地平面作为参考平面。


(3)相邻两层的关键信号不能跨分割区。否则会形成较大的信号环路,产生较强的辐射和耦合。


(4)要保持地平面的完整性,不能在地平面走线,如果信号线密度实在太大,可以考虑在电源层的边缘走线。


(5)在高速信号,试中信号,高频信号等关键信号的下面设计地线层,这样信号环路的路径最短,辐射最小。


(6)高速电路设计过程中必须考虑如何处理电源的辐射和对整个系统的干扰。一般情况下要使电源层平面的面积小于地平面的面积,这样地平面可以对电源起屏蔽作用。一般要求电源平面比地平面缩进2倍的介质厚度。如果要减小电源层的缩进,就要使介质的厚度尽量小。

在多层印制板的布局设计中要遵循的一般原则:

(1)电源层平面应靠近接地平面,并且设计在接地平面之下。


(2)布线层应设计与整块金属平面相邻。


(3) 数字信号和模拟信号要有隔离设计,首先要避免数字信号和模拟信号在同一个层,如果避免不了,可以采用模拟信号和数字信号分区域布线,用开槽等方式将模拟信号区和数字信号区隔离。对模拟电源和数字电源也一样。尤其是数字电源,辐射非常大,一定要隔离并屏蔽。


(4)在中间层的印制线条形成平面波导,在表面层形成微带线,两者传输特性不同。


(5)时钟电路和高频电路是主要的干扰和辐射源,一定要单独安排、远离敏感电路。


(6)不同层所含的杂散电流和高频辐射电流不同,布线时,不能同等看待。







结语






通过层数设计和层的布局可以大大地提高PCB板的电磁兼容性。层数设计主要要考虑电源层和地线层、高频信号、特殊信号、敏感信号。层的布局主要要考虑各种耦合、地线及电源线布局、时钟及高速信号布局、模拟信号与数字信息布局。


来源:电磁兼容之家
电源电路电磁兼容电子理论
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-02-12
最近编辑:8月前
电磁兼容之家
了解更多电磁兼容相关知识和资讯...
获赞 56粉丝 230文章 2668课程 0
点赞
收藏
作者推荐

关于二极管限幅电路的内容,几分钟带你搞懂(图文+实例)

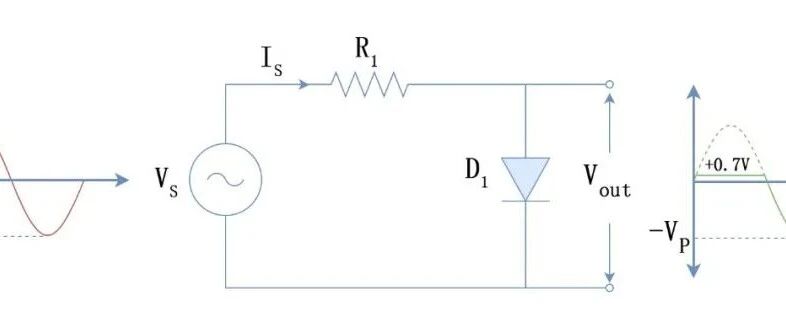

一什么是二极管限幅电路? 二极管限幅什么意思?在某些电路中,交流信号用于某个特定电平为了该电平交流输入信号被限制在某些值,用于将信号限制在指定值的电路称为二极管限幅电路。二极管限幅电路由一个或者多个二极管组成,二极管一般与输入信号并联,主要是用来限制或者切断输入信号。二极管限幅电路的输出取决于二极管的方向和输入信号。在某些电路中,只有一半的波被限制,因此一个二极管与输入交流电源相连。但是,如果要限制一个完整的信号或正弦波形的两半,则使用两个二极管。二极管限幅电路实例:半波整流电路就是一个十分典型的例子。当二极管正向偏置时,任何低于0的电压都会被削掉,类似地,当二极管反向偏置时,任何高于0的电压都会被削掉。接下来,会较为详细地介绍二极管限幅电路的工作原理。二二极管限幅什么原理? 一般的二极管可以在正向或反向偏置条件下工作。在正向偏置中,经过一定的电压降(硅为0.7V,锗为0.3V)后,电流开始流动,二极管上的电压降保持恒定(0.7V或0.3V)。在反向偏置中,二极管不导通,输入信号在二极管上反射不变。简单来说,对于理想二极管正向偏置时会短路,反向偏置时会开路。输入信号可以具有任何形式或形状,根据电路应用可以是单向或双向的。正弦信号是最常用的交流(双向)信号,能够比较形象地展现二极管限幅后的波形。三二极管限幅电路原理分析 01正向二极管限幅电路在下图中,你可以看到在输入交流信号中连接了一个二极管,因为输入信号的正极部分经过二极管,它处于正向偏置状态。在正半周期内,直到输入电压达到0.7V左右,二极管才会导通。一旦二极管开始导通,无论输入电压大小如何,二极管上只会出现一个正向压降。输出波形的正半周期描绘了这一点。在负半周期间,二极管保持反向偏置(开路),整个输入信号出现在二极管两端。这样的电路仅在正周期期间截断输入信号,即任何高于+0.7V 电压都将被截断。正向二极管削波电路只削波输入正弦信号的正半周期。二极管正向限幅电路波形图02负向二极管限幅电路当改变二极管的方向,就会与正向二极管限幅电路相反,以下限幅电路仅在负周期期间限制电压。工作原理与正向二极管限幅电路的描述相同,只是二极管偏置相反。负限幅电路将负电压限制为-0.7V,任何小于此值的值都将被剪掉。二极管负向限幅电路波形图03正负周期限幅电路正负限幅电路的组合是在两个周期中限制电压的限幅电路。二极管反向并联排列,其中一个导通,另一个保持开路。在正半周期间,二极管 D1导通,D2保持开路。反向操作发生在负循环期间。输出波形在正半周期内限制为 +0.7V,在负半周期内限制为 -0.7V。正负向二极管限幅电路04偏置二极管限幅电路只有二极管限幅电路产生的电压限制正向电压降。为了增加限制,偏置电压与二极管串联使用,以增加二极管开始导通的电压水平。在仅二极管的正周期限幅电路中,二极管的阴极处于零电位,阳极需要 +0.7V 的电压来对其进行正向偏置。然而,随着偏置电压的增加,阴极电位会增加到 VBIAS。例如:与二极管串联的 EMF电池。05正向偏置二极管限幅电路在下图中,显示了一个正偏置二极管限幅器电路。该电路限制任何高于 +0.7+VBIAS的电压。正向偏置二极管限幅电路06负向偏置二极管限幅电路与正偏置二极管限幅电路类似,添加了一个与二极管串联的偏置电压,但极性相反。偏置有助于二极管的反向偏置,与未偏置的二极管相比,正向偏置二极管需要增加的电压。这种电路将任何电压限制在 -0.7-VBIAS以下。负向偏置二极管限幅电路07正负周期偏置限幅电路为了夹住正负周期,正负偏置二极管组合在一起。根据限幅电路的要求或应用,每个支路的偏置电压可以相同或不同。此外,可以通过使用可变电压源来制作可变电压限幅电路。正负周期偏置限幅电路在上图中,使用不同的偏置电压来说明正负循环期间的工作。对于正周期和负周期,削波分别发生在 +0.7+3=3.7V 和 -0.7-5=-5.7V。非常低幅度信号的输出波形在很大程度上被削波,导致方波。类似地,高幅度信号在很小的范围内被削波,并在输出端产生方波。二极管电路的应用是消除输入信号中的噪声、波动和尖峰。08齐纳二极管限幅电路合适的限幅电路是一种可以设计为精确限制电压并使用最少组件的限幅电路。偏置二极管限幅器需要偏置电压,这会增加电路的工作量和成本。在限幅电路中使用齐纳二极管可以避免偏置电压的要求。齐纳二极管在正向偏置时的作用类似于普通二极管(0.7V 正向压降),但在反向时,它开始在齐纳电压 (VZ ) 以上导通。反向电流迅速增加,而齐纳二极管两端的电压保持相当恒定。齐纳电流的快速增加需要一个合适的串联电阻来保护它免受损坏。在下图中,齐纳二极管用于对两个周期进行限幅。然而,负周期限幅在某种程度上受限于正向电压降。齐纳二极管在负周期期间低于该正向电压降导通,在正周期期间高于齐纳电压 (VZ )。正向齐纳二极管限幅电路下图中显示了基于两个齐纳二极管的全波限幅电路。在这个电路中,两个周期都被限制在它们各自的齐纳二极管的齐纳电压 (VZ ) 上。简单地说,ZD1限制正周期,ZD2分别将负周期限制为 VZ1和 VZ2。正负周期齐纳二极管限幅电路齐纳二极管的范围很广,具有不同的齐纳电压电平,因此可用于限幅电路以获得所需的电压限制。基于齐纳二极管的限幅器主要用于电压保护电路。四二极管限幅特性 限幅电路将电压限制或压制在一定水平。输出波形取决于输入信号和电路本身。通过包含两个二极管,可以在两个周期中获得限幅。通过使用与二极管串联的偏置电压可以获得不同的限幅电压电平。齐纳二极管也可以通过在齐纳击穿区域工作来用于削波电路。基于齐纳二极管的削波电路无需使用二极管偏置电压。五二极管限幅器应用 组成调频调制的发射器可以为任何电路提供尖峰保护可以恢复任何波形的幅度常用于限制电压值整形电路也用于电视来源:电磁兼容之家
