幕墙铝板计算结果对比（FEM软件vs规范）

6月前浏览1424

规范：DB32T4065-2021江苏省建筑幕墙工程技术标准

1、相关规范条文：

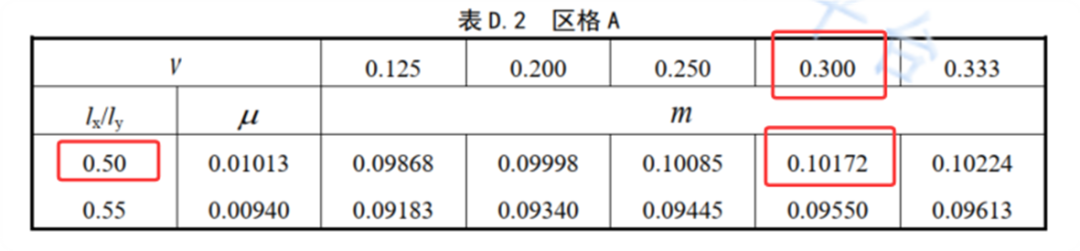

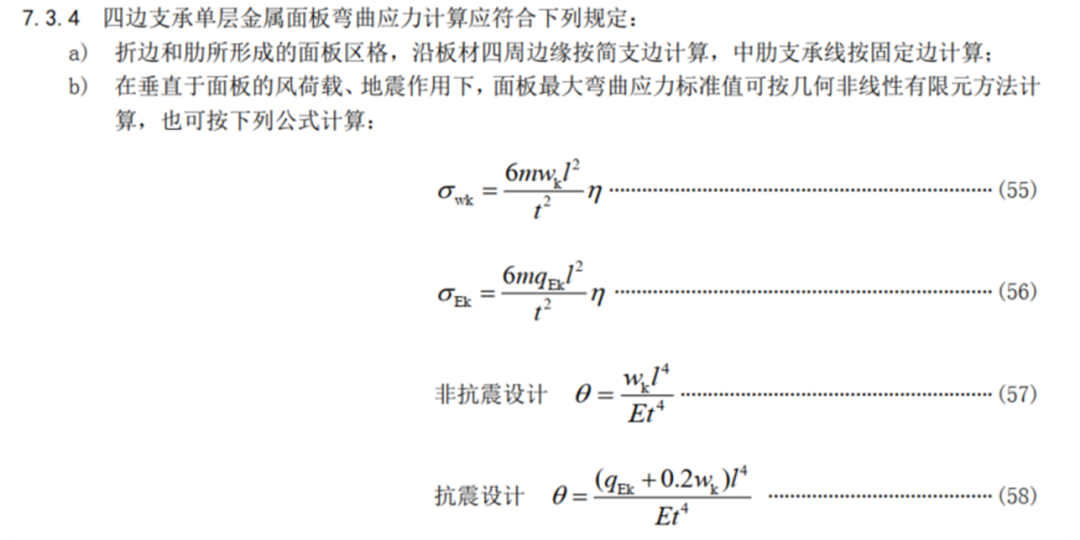

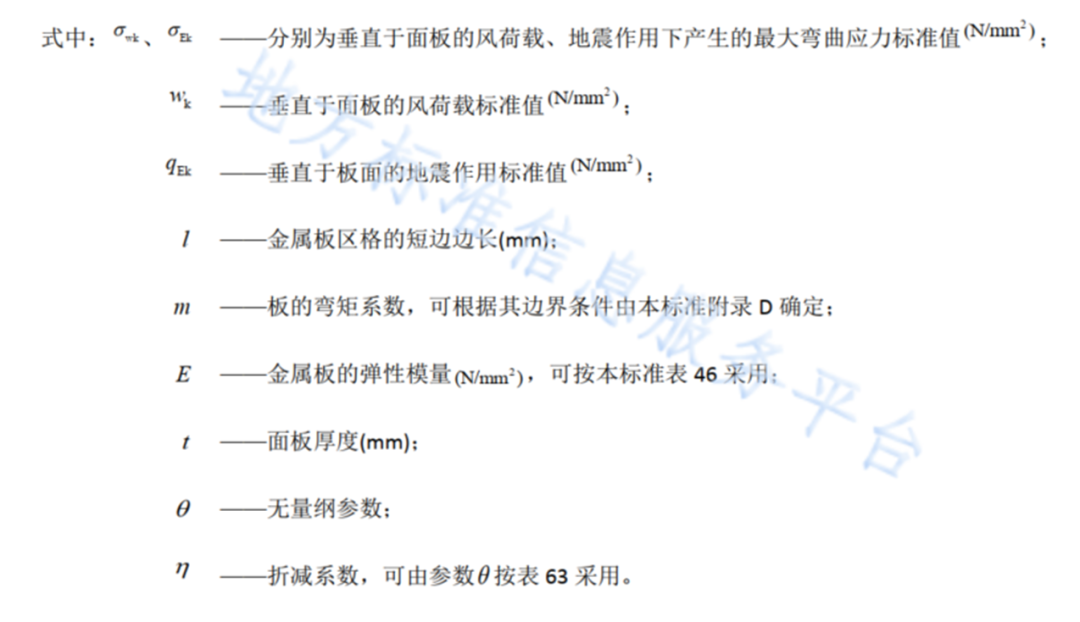

（1）应力计算部分：

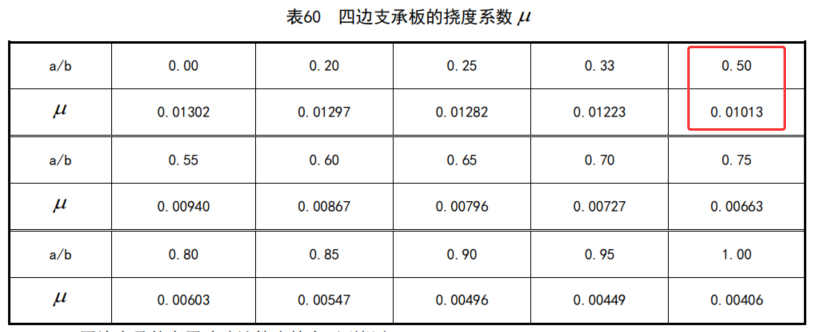

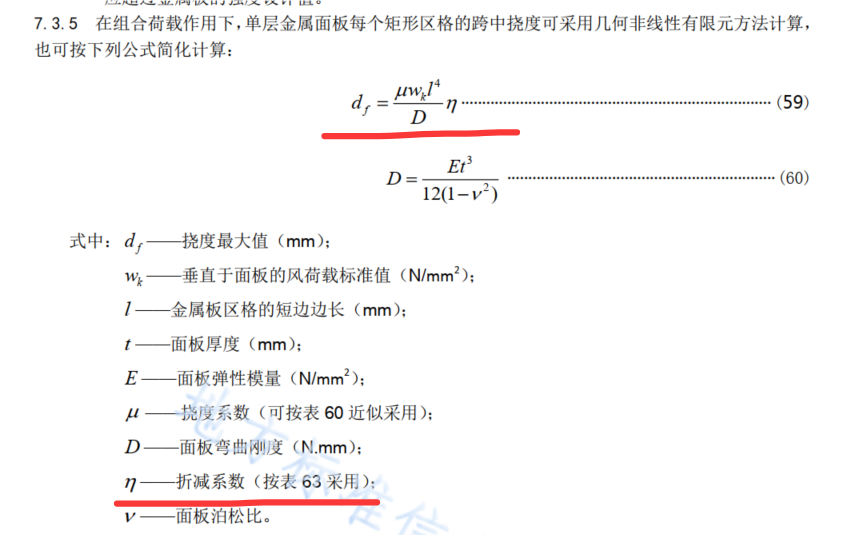

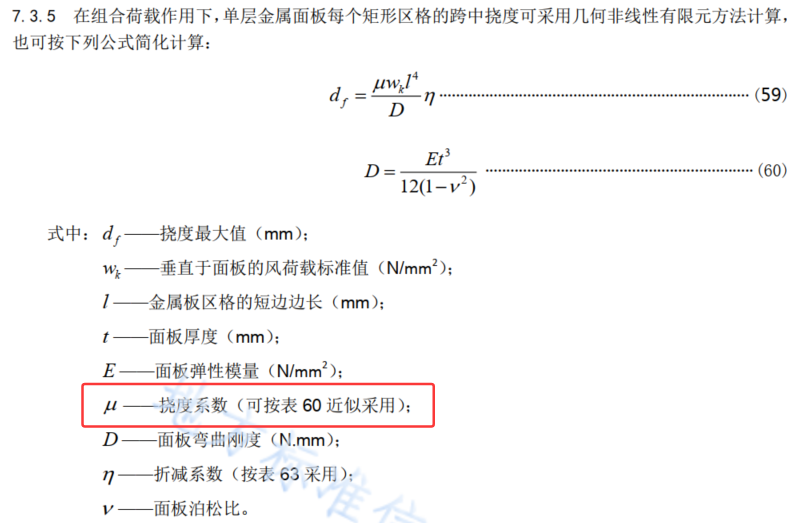

（2）挠度计算部分：

2、Midas Gen计算结果：

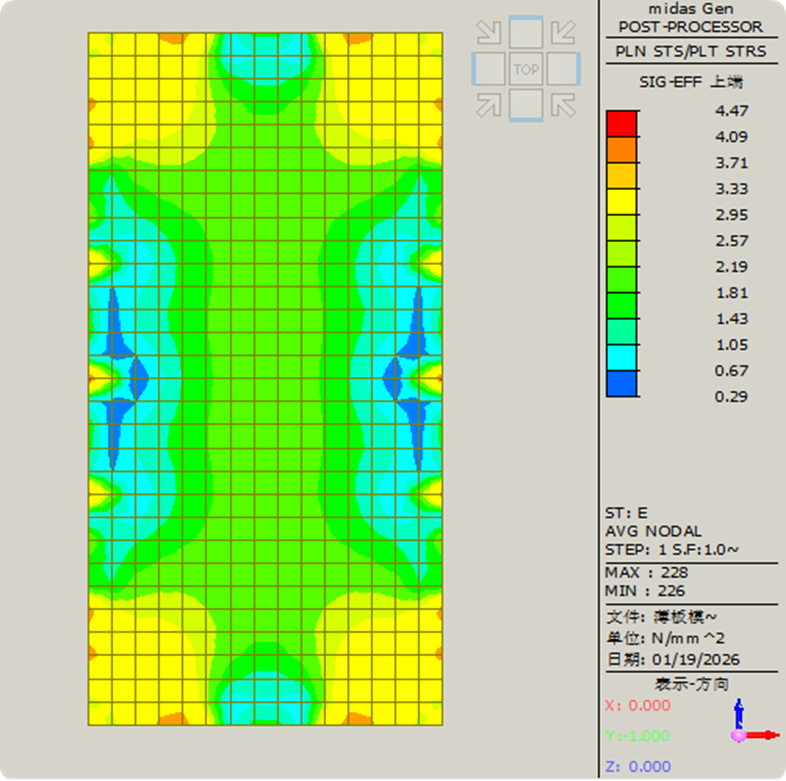

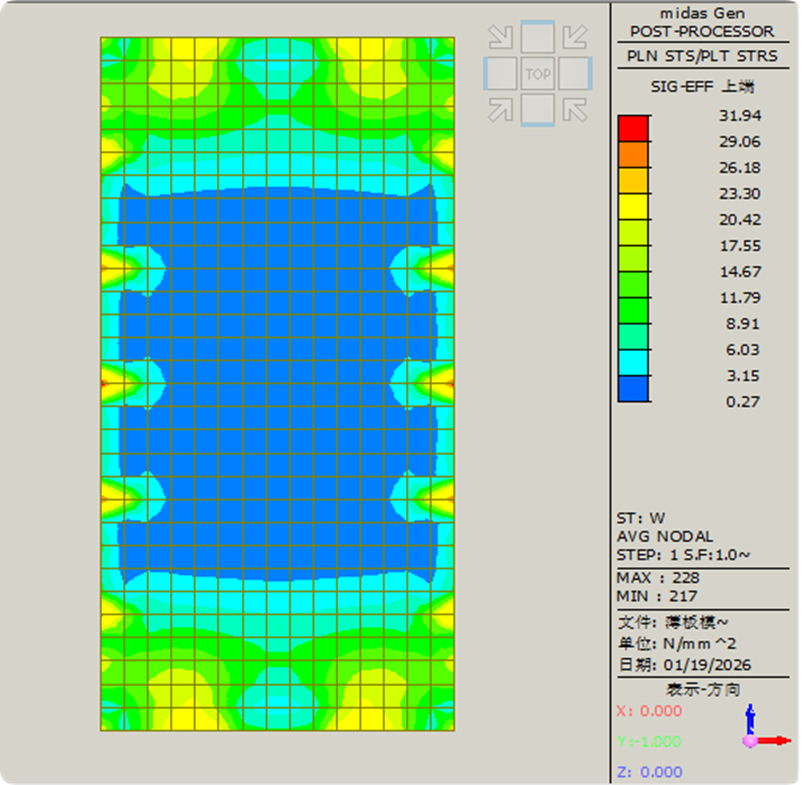

（1）应力计算结果：

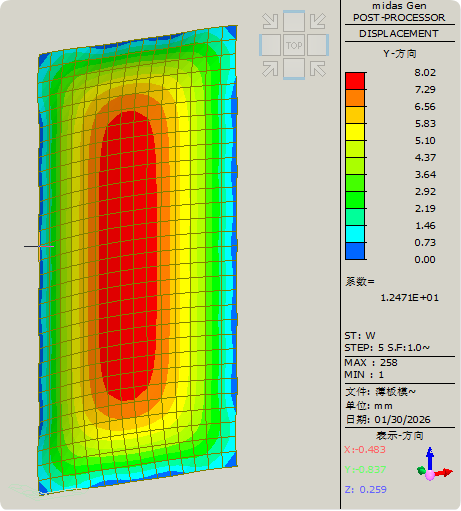

（2）挠度计算结果：

3、计算差异解读

（1）铝板应力计算结果很接近。

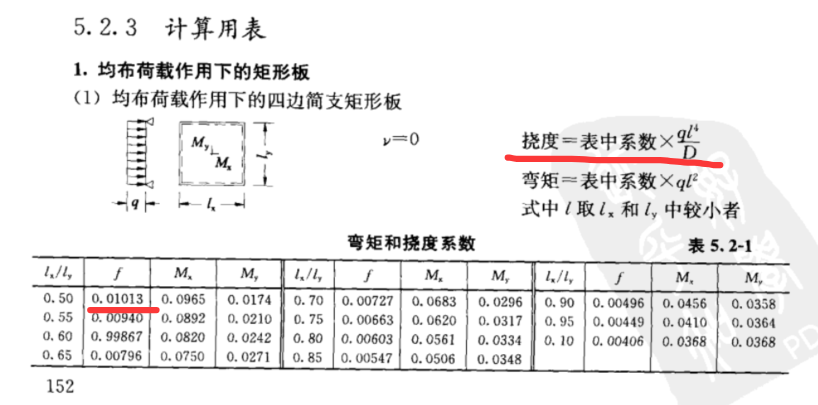

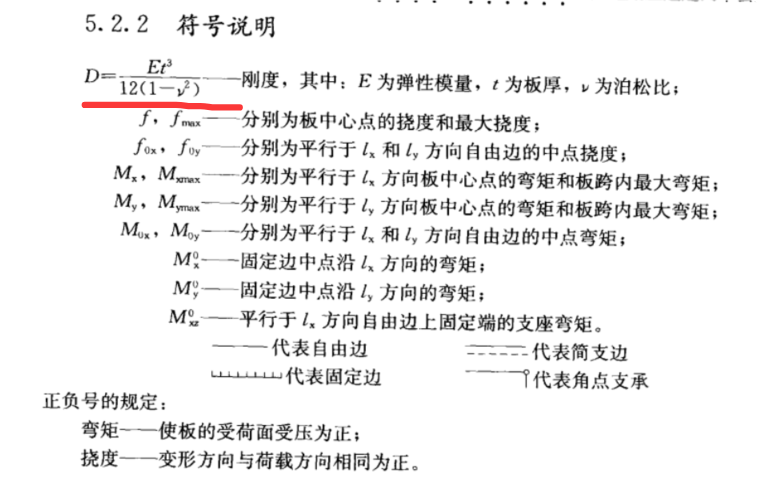

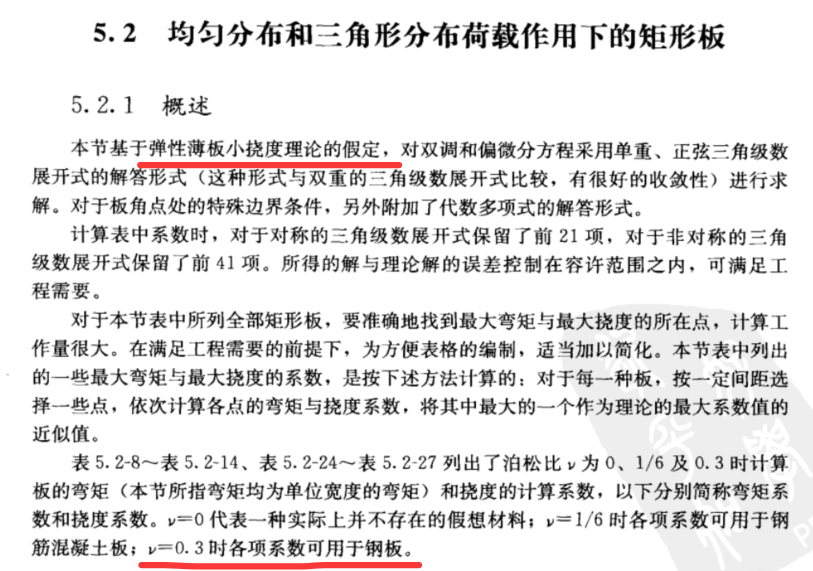

（2）铝板挠度计算差异较大，Midas Gen计算考虑几何非线性，规范算法是小挠度线性计算结果。为了进一步搞清原因，查阅《建筑结构静力计算实用手册》相关内容，可知矩形板应力和变形计算内容。

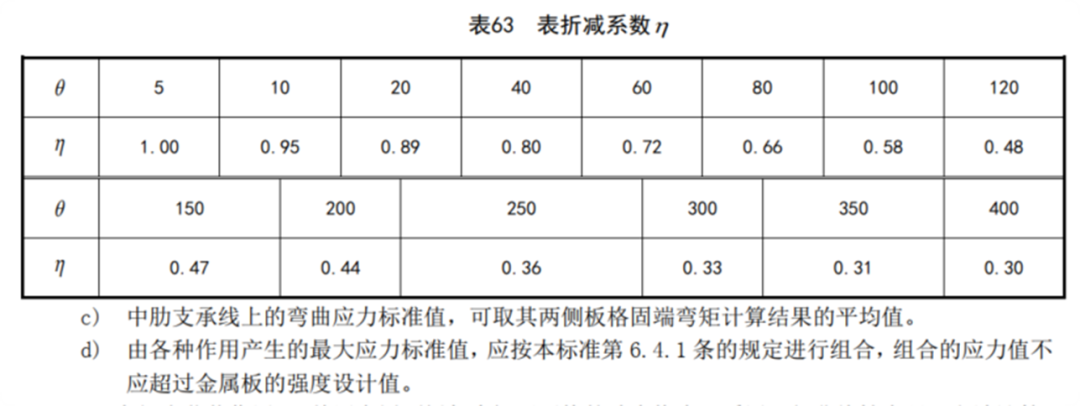

静力计算手册和规范公式的差别：规范公式中考虑了折减系数。

通过上述对比可知，规范算法没考虑薄板变形后的刚度增加，因此所得挠度结果偏大。
