文献 | 机器人路径规划算法

7月前浏览583

两篇有关机器人路径规划的文献。

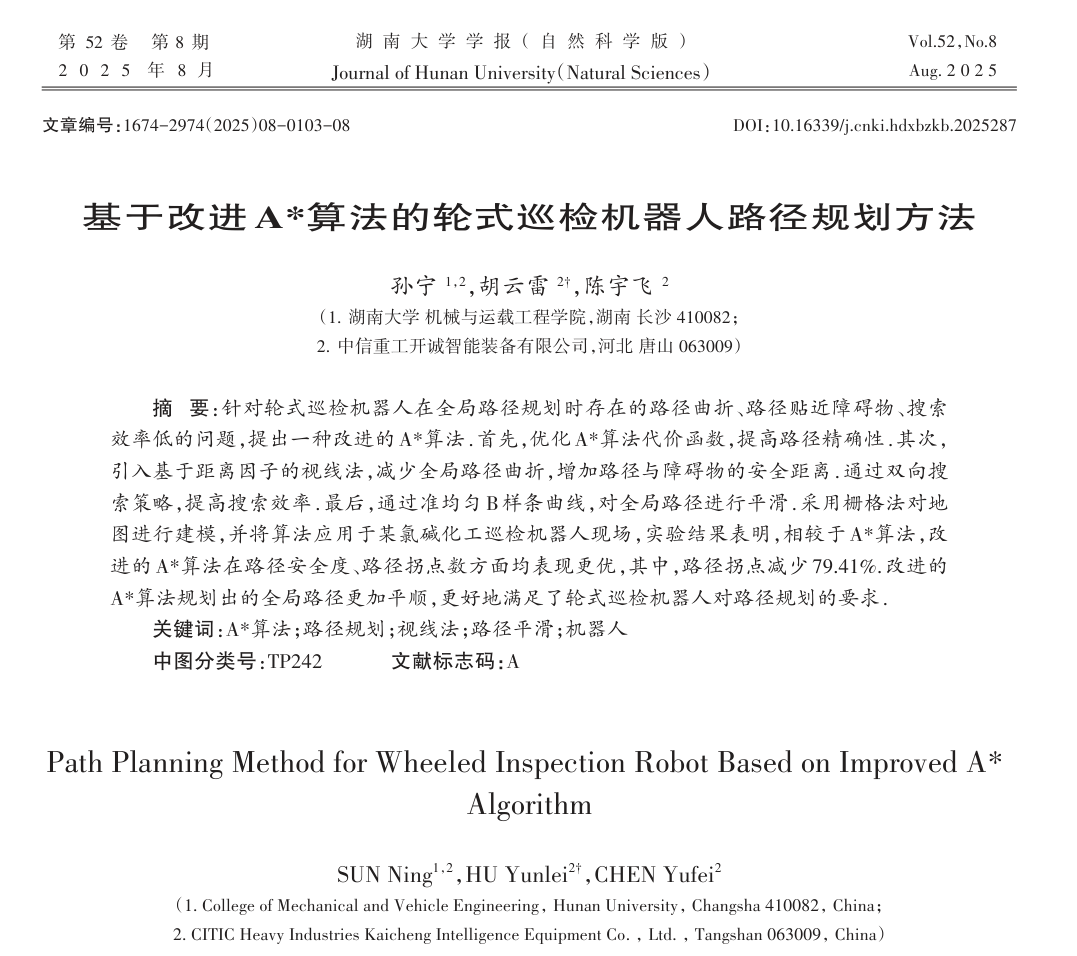

针对轮式巡检机器人在全局路径规划时存在的路径曲折、路径贴近障碍物、搜索效率低的问题,提出一种改进的A*算法.首先,优化A*算法代价函数,提高路径精确性.其次,引入基于距离因子的视线法,减少全局路径曲折,增加路径与障碍物的安全距离,通过双向搜索策略,提高搜索效率.最后,通过准均匀B样条曲线,对全局路径进行平滑.采用栅格法对地图进行建模,并将算法应用于某氯碱化工巡检机器人现场,实验结果表明,相较于A*算法,改进的A*算法在路径安全度、路径拐点数方面均表现更优,其中,路径拐点减少79.41%.改进的A*算法规划出的全局路径更加平顺,更好地满足了轮式巡检机器人对路径规划的要求。

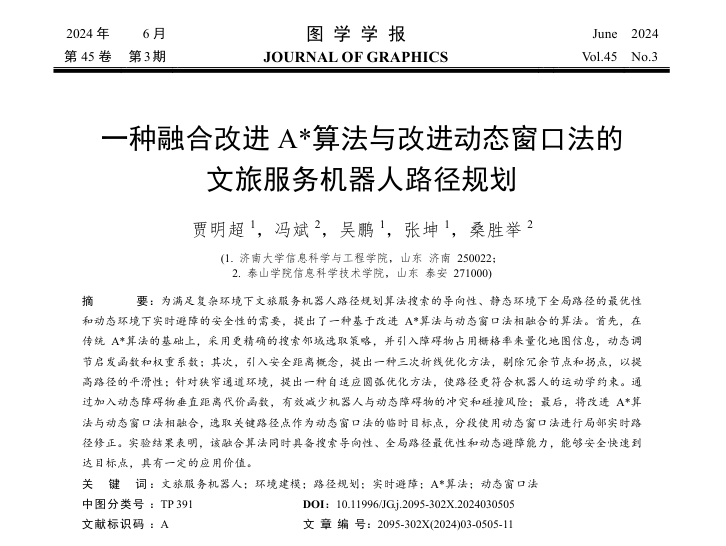

为满足复杂环境下文旅服务机器人路径规划算法搜索的导向性、静态环境下全局路径的最优性和动态环境下实时避障的安全性的需要,提出了一种基于改进 A*算法与动态窗口法相融合的算法。首先,在传统A*算法的基础上,采用更精确的搜索邻域选取策略,并引入障碍物占用栅格率来量化地图信息,动态调节启发函数和权重系数;其次,引入安全距离概念,提出一种三次折线优化方法,剔除冗余节点和拐点,以提高路径的平滑性;针对狭窄通道环境,提出一种自适应圆弧优化方法,使路径更符合机器人的运动学约束。通过加入动态障碍物垂直距离代价函数,有效减少机器人与动态障碍物的冲突和碰撞风险;最后,将改进 A*算法与动态窗口法相融合,选取关键路径点作为动态窗口法的临时目标点,分段使用动态窗口法进行局部实时路径修正。实验结果表明,该融合算法同时具备搜索导向性、全局路径最优性和动态避障能力,能够安全快速到达目标点,具有一定的应用价值。

好书推荐


本书详细讲解了基于Python语言实现自动驾驶路径规划与决策算法的知识,并通过具体实例展示了这些算法的使用方法。全书共10章,依次讲解了Dijkstra算法、A*算法、Bellman-Ford算法、Floyd-Warshall算法、D*算法、D* Lite算法、RRT算法、其他路径规划算法、智能行为决策算法、基于SLAM的自主路径导航系统。书中详细介绍了各种经典路径规划与决策算法的背景、原理、实现步骤及实际应用,通过丰富的案例分析和综合实战项目,给出了详细的编程实现和优化技巧,是路径规划和人工智能领域的研究人员及相关专业学生学习和实践路径规划算法的理想之书。

本书适用于已经了解了Python基础开发的读者,以及想进一步学习自动驾驶、路径规划和汽车导航的读者,也可以作为大专院校相关专业的师生用书和培训学校的专业性教材。


来源:数值分析与有限元编程
碰撞汽车python自动驾驶机器人人工智能
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-01-27
