Ansys中使用“Bolt Tools”插件批量导出螺栓反作用力

概括：

       对于处理复杂装配和结构的工程师和分析师而言，提高在 Ansys Mechanical 中提取多个螺栓反作用力的效率至关重要。在有限元分析 (FEA) 中，准确确定螺栓上的反作用力对于评估机械连接的完整性和性能至关重要。然而，手动提取和整理每个螺栓的反作用力既耗时又容易出错，尤其是在包含大量紧固件的大型模型中。

      使用 Ansys Mechanical 中的“螺栓工具”插件可以提高此过程的效率，不仅可以节省宝贵的时间，还可以确保更高的分析精度。通过自动化或简化螺栓反作用力的提取，工程师可以快速获得必要的数据，从而做出明智的决策、优化设计并按时完成项目。最终，这些改进有助于提高工作流程效率、降低成本并提升整体项目成果。

案例讲解：

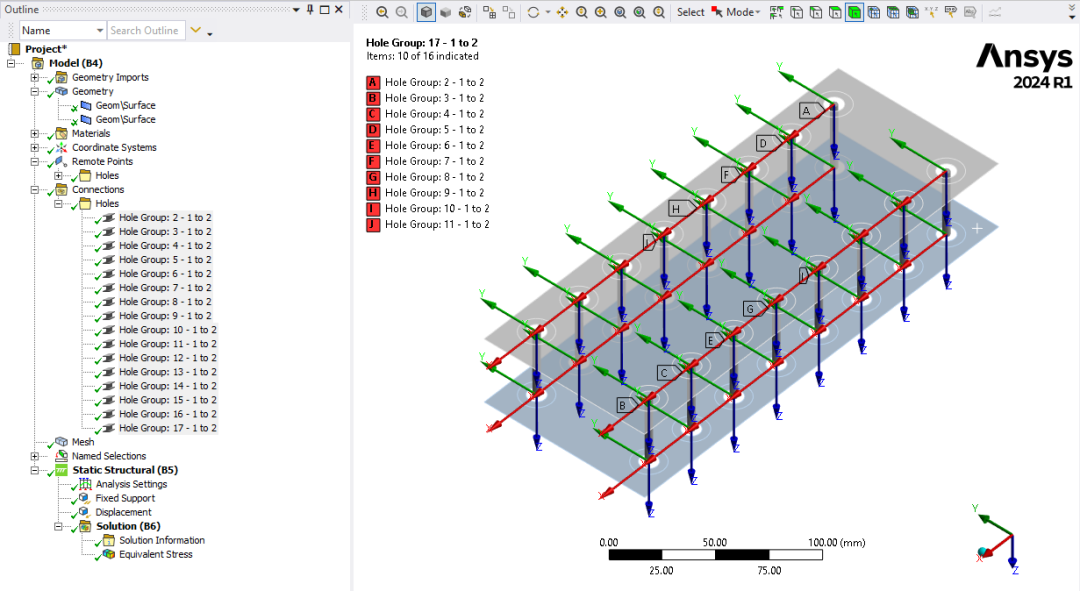

我们先从一个简单的模型开始。在这个例子中，两块板通过几个梁式螺栓连接在一起，这将帮助您了解这个工具的工作原理。

这些螺栓可以手动创建，也可以使用“螺栓工具”插件创建。在本例中，它们被归类在一个文件夹中。

该分析是根据具体的建模需求进行设置和求解的。在这种情况下，固定约束和施加位移就足够了。

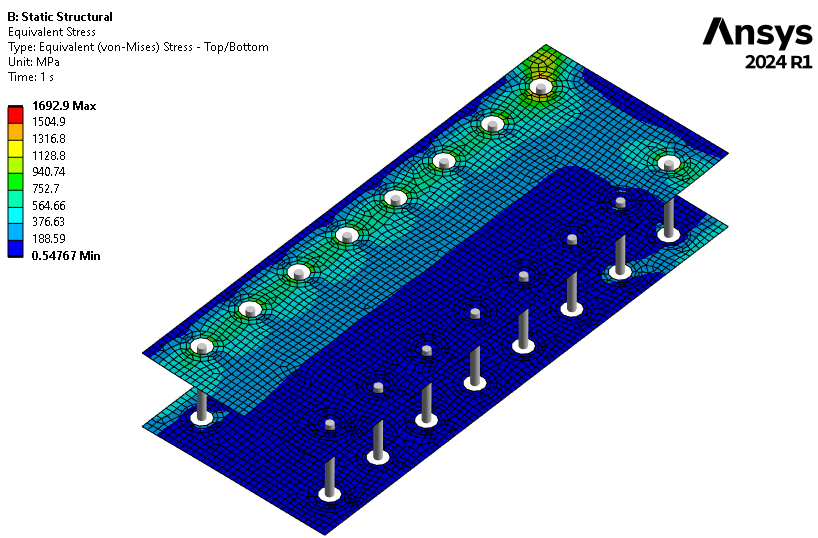

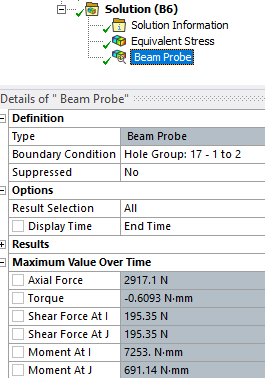

现在，我们的模型已经求解完成。提取螺栓反力的典型方法是添加单独的梁探针，以评估轴向力、剪切力、扭矩和弯矩。

如果只是处理几个螺栓，这种方法就足够了。但是，如果模型中有数百个螺栓呢？

这里面我推荐一个方法：

使用“螺栓工具”

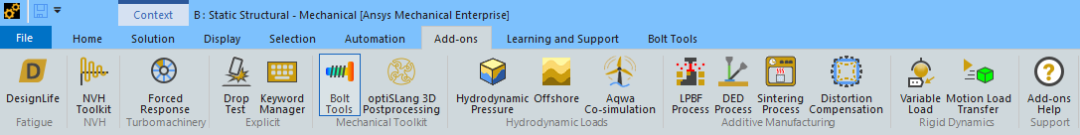

第一步是在“插件”选项卡中激活该插件：

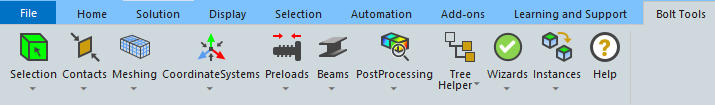

这里提供了一系列专用工具：

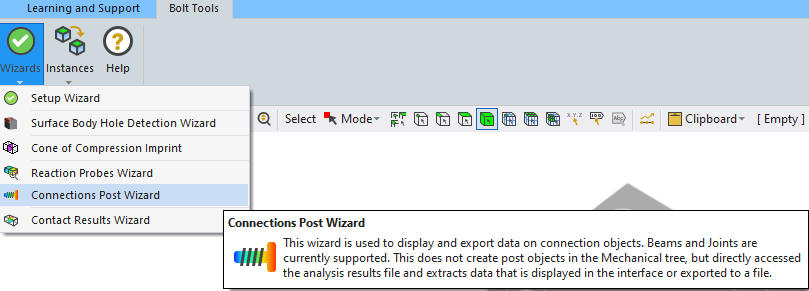

要提取螺栓反应，请在“向导”->“连接向导”上激活向导。

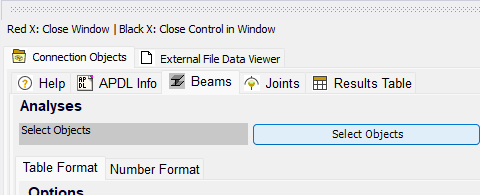

窗口右侧会激活一个新面板。我们将重点关注“选项卡”：

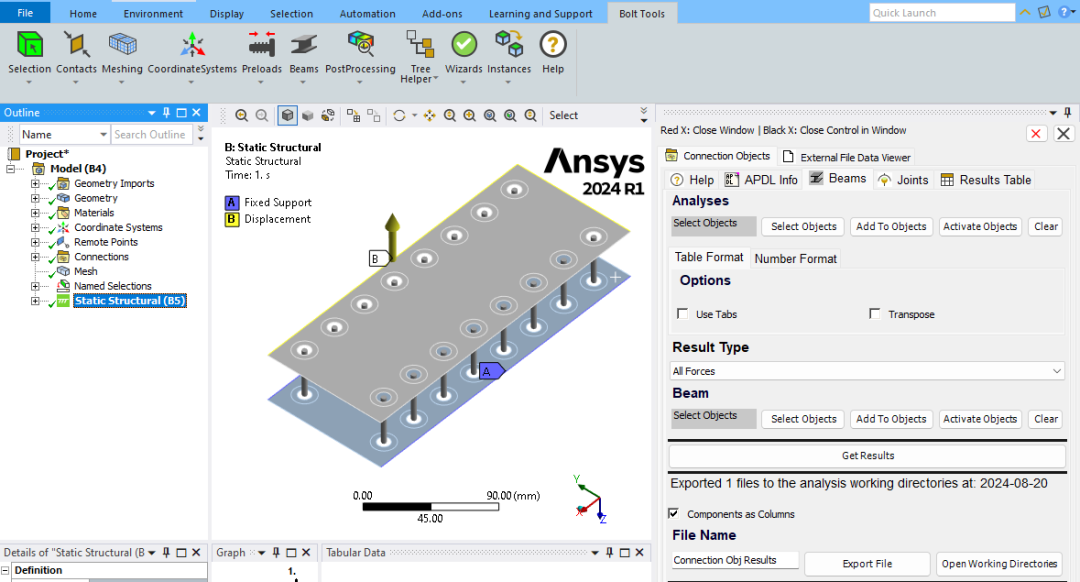

第一步是选择一个分析。在本例中，只创建了一个静态结构分析。您需要在大纲树中单击静态结构对象，然后单击向导中的“选择对象”按钮。

之后，可以按照相同的方法从树中选择梁连接器，然后单击向导的梁部分上的“选择对象”按钮。

最后点击“获取结果”。

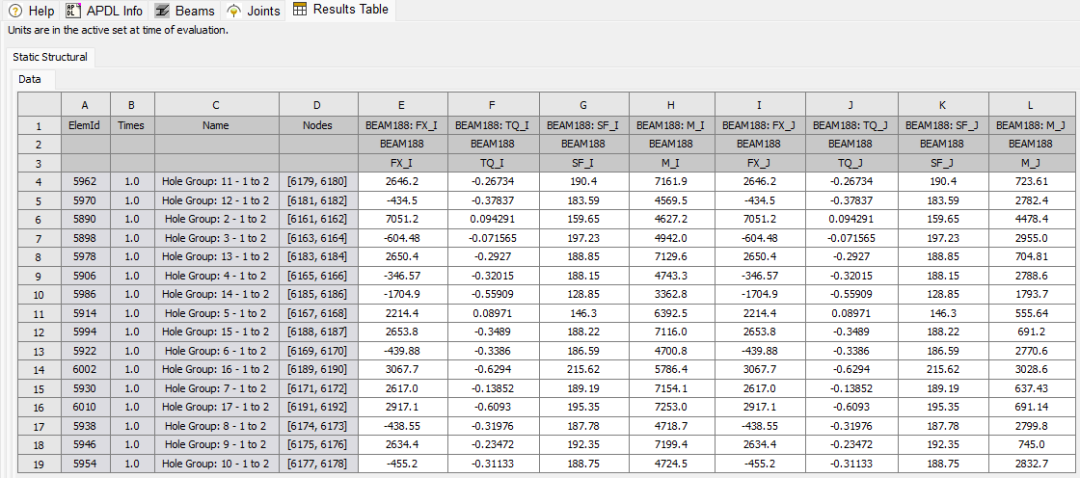

现在您可以在标签页上看到一个精美的表格，其中包含了所需的结果：

这个文件可以在选项卡中使用“导出文件”按钮导出。它将以 *.csv 文件的形式保存在工作目录中（有一个按钮可以直接打开它）。

建议：

要像图中所示那样在一个表格中查看结果，请取消选中这两个复选框：

结论

       总之，提高在 Ansys Mechanical 中提取螺栓反作用力表的效率对于高效、准确的分析至关重要。手动提取这项工作既繁琐又容易出错，而使用 Ansys Mechanical 中的“螺栓工具”插件则能显著简化这一过程。该工具简化并自动化了数据提取流程，使工程师能够以最小的努力快速收集和整理所需数据。通过将此插件集成到工作流程中，不仅可以大幅减少完成这些任务所需的时间，还还能提高分析的准确性和可靠性。这有助于做出更优的设计决策，简化工程流程，最终实现更高质量的成果和更高效的项目执行。
