SEA建模流程：从材料到激励的完整链路
一、SEA建模流程总览
HyperWorks 2026为SEA分析设计了一套清晰、有序的建模流程。从功能区（Ribbon）的角度来看，整个建模过程遵循“材料→阻尼→单元→子系统→连接→激励”的六步链路，每一步都建立在前一步的基础之上，形成完整的模型定义链。
这一流程设计遵循了SEA建模的物理逻辑：首先定义构成子系统的基本材料属性，然后设置能量耗散参数（阻尼），接着创建几何单元（Elements）作为子系统的载体，再从单元生成SEA子系统，随后定义子系统之间的能量传输路径（Junction），最后施加载荷激励进行求解。
工程实践提示：在实际建模中，建议严格按照上述顺序操作。虽然HyperWorks 2026允许用户在任意时刻修改已有定义，但跳步骤操作可能导致模型不一致。例如，如果在创建子系统之前就定义了连接，后续修改子系统属性时可能需要重新建立连接关系。
以下逐步详解每个环节的关键要点和HyperWorks 2026中的操作方式。
二、材料定义与阻尼设置
1. 材料属性定义
SEA中的材料定义与低频FEM有所不同。除了基本的杨氏模量、泊松比和密度外，SEA还需要声学相关属性。对于结构材料，需要定义密度、杨氏模量和泊松比，用于计算弯曲波速和模态密度。对于声学介质（如空气），需要定义密度和声速。
HyperWorks 2026在SEA Model功能区中提供了Material工具，支持创建和编辑材料属性。材料属性可以是常数，也可以是频率相关的函数。对于复合材料或多层结构，可以通过等效参数进行定义。
2. 阻尼损耗因子（Damping Loss Factor）
阻尼损耗因子（DLF）是SEA模型中极其重要的参数。它描述了子系统将振动/声学能量转化为热能的能力，直接影响预测结果的准确性。DLF的典型取值范围因材料和结构类型而异：钢结构通常为0.001-0.01，复合材料为0.01-0.05，声学空腔（含吸声材料）可达0.1-1.0。
在HyperWorks 2026中，DLF可以通过以下方式定义：(1)常数输入；(2)频率相关表格；(3)基于材料属性的自动计算。对于工程实践，建议优先使用实测DLF数据，因为阻尼参数对SEA预测结果的影响往往比模态密度和耦合参数更大。
重要提示：DLF包含三个部分——材料内阻尼（material damping）、结构连接阻尼（joint damping）和辐射阻尼（radiation damping）。在SEAM中，辐射阻尼通常由求解器自动计算并叠加到总DLF中。用户输入的DLF应仅包含材料阻尼和连接阻尼部分，避免重复计算辐射阻尼。
三、SEA单元类型详解
SEA单元（Elements）是构建子系统的基础几何实体。HyperWorks 2026的SEAM模块支持多种单元类型，涵盖了结构子系统和声学子系统的几何需求。单元类型的选择取决于实际结构的几何特征和波动类型。

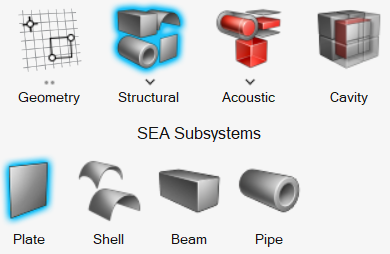

HyperWorks 2026支持的结构SEA单元类型包括以下四种。

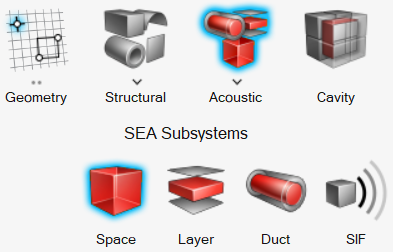

声学SEA单元类型同样包含多种形式，用于建模不同类型的声学空间。
正确选择单元类型是SEA建模质量的关键。例如，对于车身顶棚，应选择Shell单元而非Plate单元，因为顶棚具有曲率；对于车内乘员舱，应选择Ac_space单元，因为声波在三个方向均有传播；对于排气尾管，应选择Ac_duct单元，因为管道截面尺寸远小于声波波长。
四、SEA子系统创建

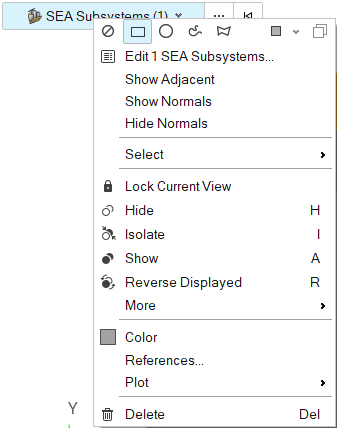

SEA子系统（Subsystem）是SEA模型的基本分析单元。一个子系统对应一组相似的振动/声学模态，具有统计均匀的能量分布。在HyperWorks 2026中，子系统从SEA单元生成，继承了单元的几何和材料属性，同时附加了模态密度、阻尼等SEA特有参数。
HyperWorks 2026支持两种基本类型的子系统：结构子系统和声学子系统。结构子系统描述结构振动能量（如板的弯曲振动、梁的振动），其能量以振动速度的平方和质量的乘积来衡量。声学子系统描述声学空间内的声学能量（如车内空腔的声压），其能量以声压的平方和体积除以声学阻抗来衡量。
结构子系统
结构子系统从结构SEA单元（Beam/Pipe/Plate/Shell）创建。创建时需要指定材料、厚度（或截面尺寸）和阻尼损耗因子。SEAM求解器会根据单元的几何和材料属性自动计算模态密度。对于板和壳单元，模态密度与面积和弯曲波速有关；对于梁单元，模态密度与长度和波速有关。
声学子系统
声学子系统从声学SEA单元（Ac_duct/Ac_layer/Ac_space/Ac_SIF）创建。创建时需要指定声学介质属性（密度、声速）和几何参数。对于Ac_space子系统，需要定义空腔体积；对于Ac_duct子系统，需要定义管道截面面积和周长。声学子系统的模态密度由空腔几何和声速决定。
五、子系统创建方法对比
HyperWorks 2026提供了多种创建SEA子系统的途径，以适应不同的建模场景和数据来源。
在实际工程中，最常用的是CAD几何和FE模型两种方法。CAD方法适合从详细设计模型创建SEA子系统，能够准确捕捉结构几何特征；FE方法适合在已有低频NVH分析模型的基础上扩展高频SEA分析，实现模型复用。
工程实践提示：无论采用哪种创建方法，创建后都应检查子系统的模态密度曲线。如果某个频带内模态数少于3-5个，SEA的统计假设不再成立，该频带的预测结果可信度将降低。此时应考虑细化子系统划分或采用混合FEM-SEA方法。
至此，SEA建模流程中的前四个环节（材料→阻尼→单元→子系统）已介绍完毕。连接（Junction）和激励（Excitation）的定义将在下一篇文章中详细展开，它们决定了能量流路径和输入源，是SEA模型求解的必要条件。
