在全球芯片技术竞争白热化的当下，华为持续加码核心技术研发，近期集中公布多项重磅芯片相关发明专利，覆盖晶体管设计、封装工艺、清洗技术、存储架构、发光器件等关键领域，全方位突破技术瓶颈，为芯片性能提升、成本优化、集成度升级提供全新解决方案。

以下结合具体专利细节，带大家深度解读这些技术突破。

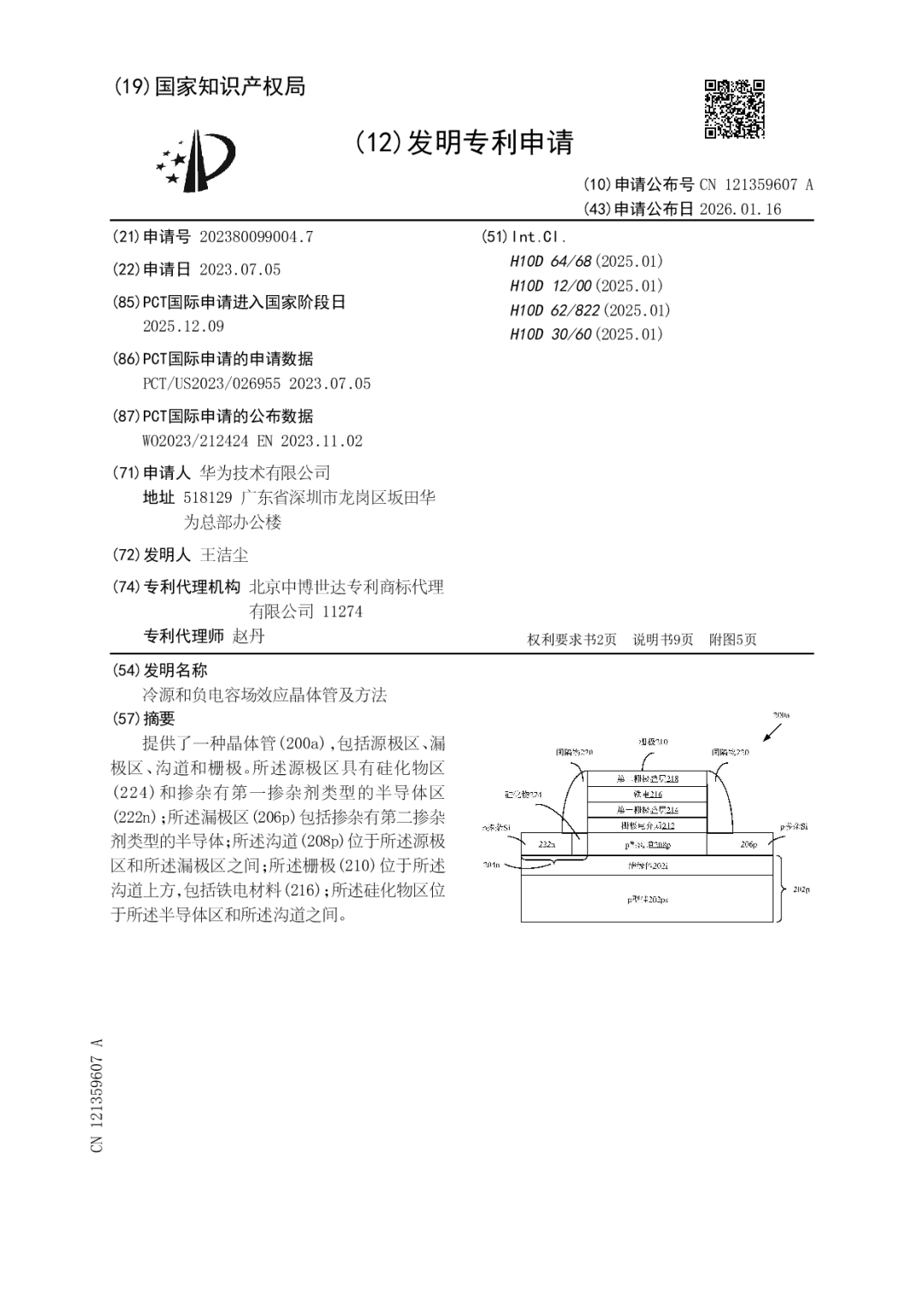

一、晶体管技术：突破功耗与性能的 “两难”（专利号：CN 121359607 A）

传统 MOSFET 晶体管尺寸微缩后功耗飙升，亚阈值摆幅的物理极限限制了供电电压降低。

华为 “冷源和负电容场效应晶体管” 专利给出创新解法：

核心设计：晶体管集成冷源结构与负电容栅极，源极区采用硅化物区与半导体区的复合结构，栅极嵌入 HfO₂、ZrO₂等铁电材料，通过负电容效应放大栅极电压。
关键优势：室温下亚阈值摆幅突破 60mV / 十倍频程极限，供电电压可降至 0.5V 以下；硅化物区提升载流子隧穿效率，导通电流优于传统 TFET，兼容现有 VLSI 制造工艺，易实现量产。

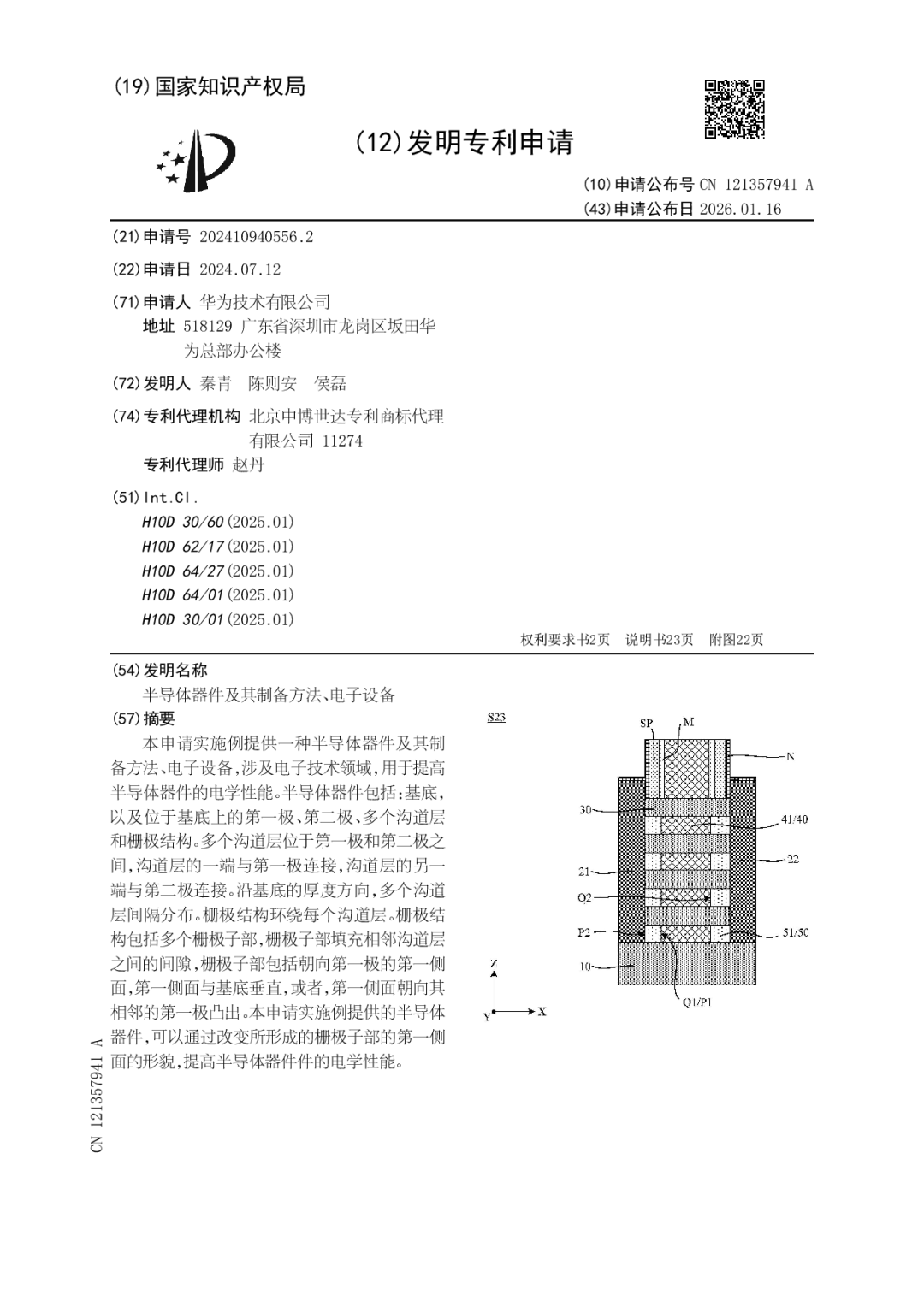

另一项 GAA FET 优化专利（专利号：CN 121357941 A）聚焦先进制程性能提升：

核心设计：精准调控栅极子部的侧面形貌（垂直或凸出设计），通过内侧墙结构隔离栅极与源漏极，避免尖端放电与短接风险。
关键优势：降低寄生电容，提升栅极对沟道的控制能力，为 5nm 以下先进制程提供更可靠的器件结构，保障多沟道层堆叠的电学稳定性。

二、封装技术：兼顾集成度、散热与可靠性

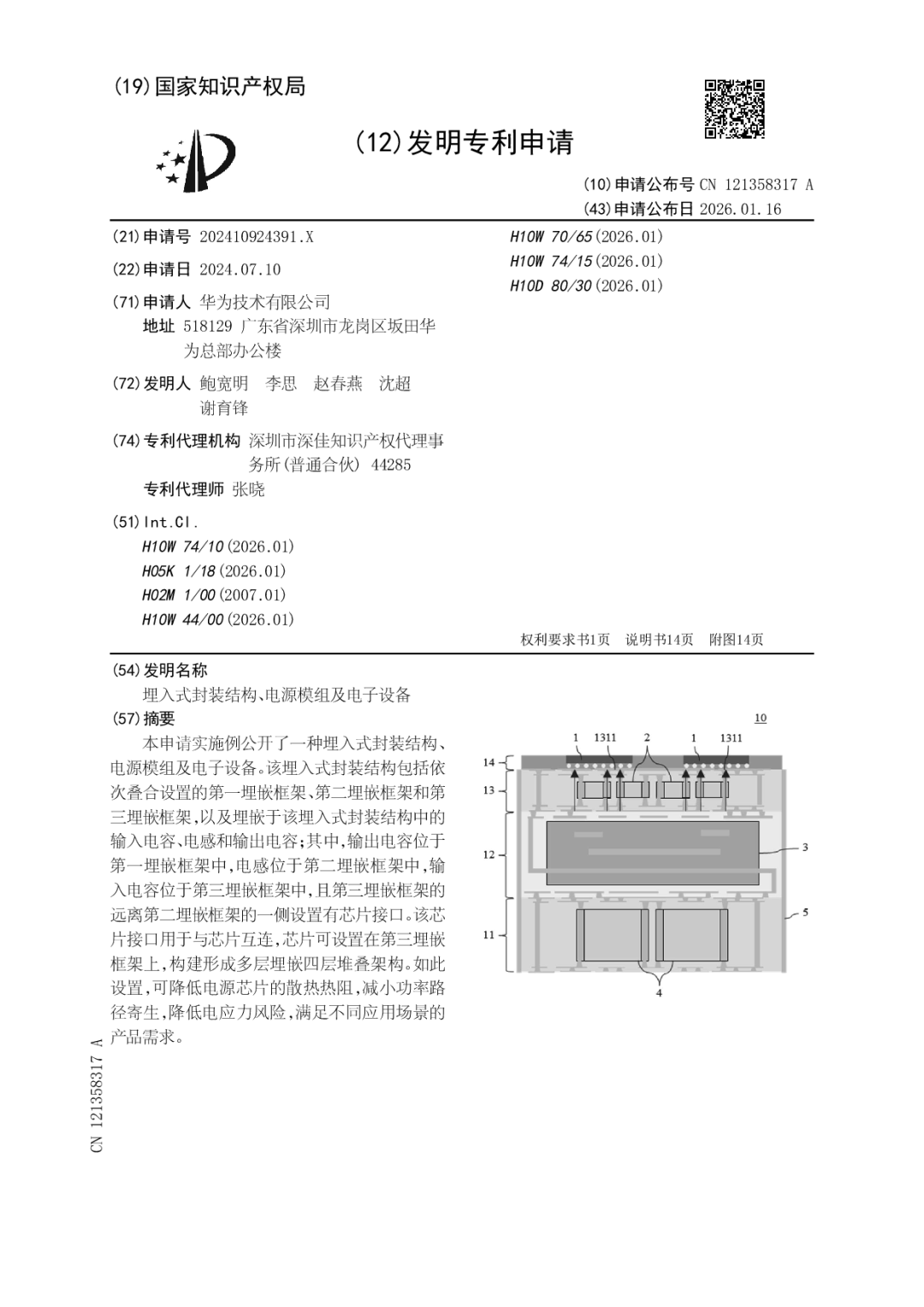

1. 埋入式封装结构（专利号：CN 121358317 A）

核心设计：采用 “第一埋嵌框架（输出电容）+ 第二埋嵌框架（电感）+ 第三埋嵌框架（输入电容）” 多层堆叠架构，芯片接口设于第三埋嵌框架外侧，形成四层堆叠结构。
关键优势：芯片位于外层，结温最高可下降 29.5℃；输入电容与芯片垂向相邻，寄生电阻与电感大幅减小；电流密度提高 85%，电感厚度减少 30%，空间利用率显著提升。

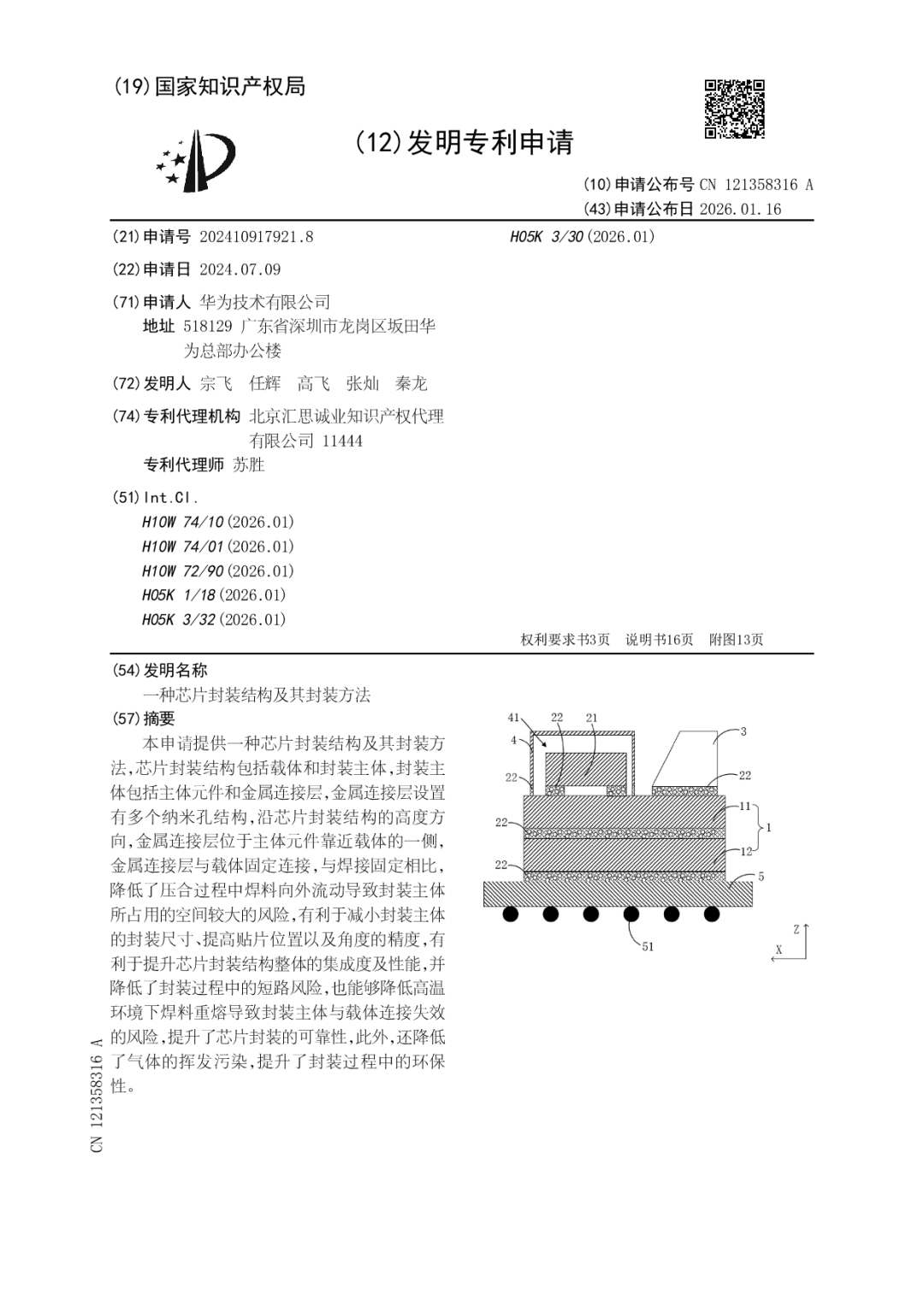

2. 纳米孔金属连接层封装（专利号：CN 121358316 A）

核心设计：封装主体通过带纳米孔结构的金属连接层与载体固定，金属连接层采用电镀、溅射等工艺制备，通过加热加压实现金属元素扩散连接。
关键优势：避免焊料溢出导致的尺寸增大与短路风险；耐高温性能优异，解决高温工艺中焊料重熔失效问题；纳米孔结构提升导电导热性能，更具环保性。

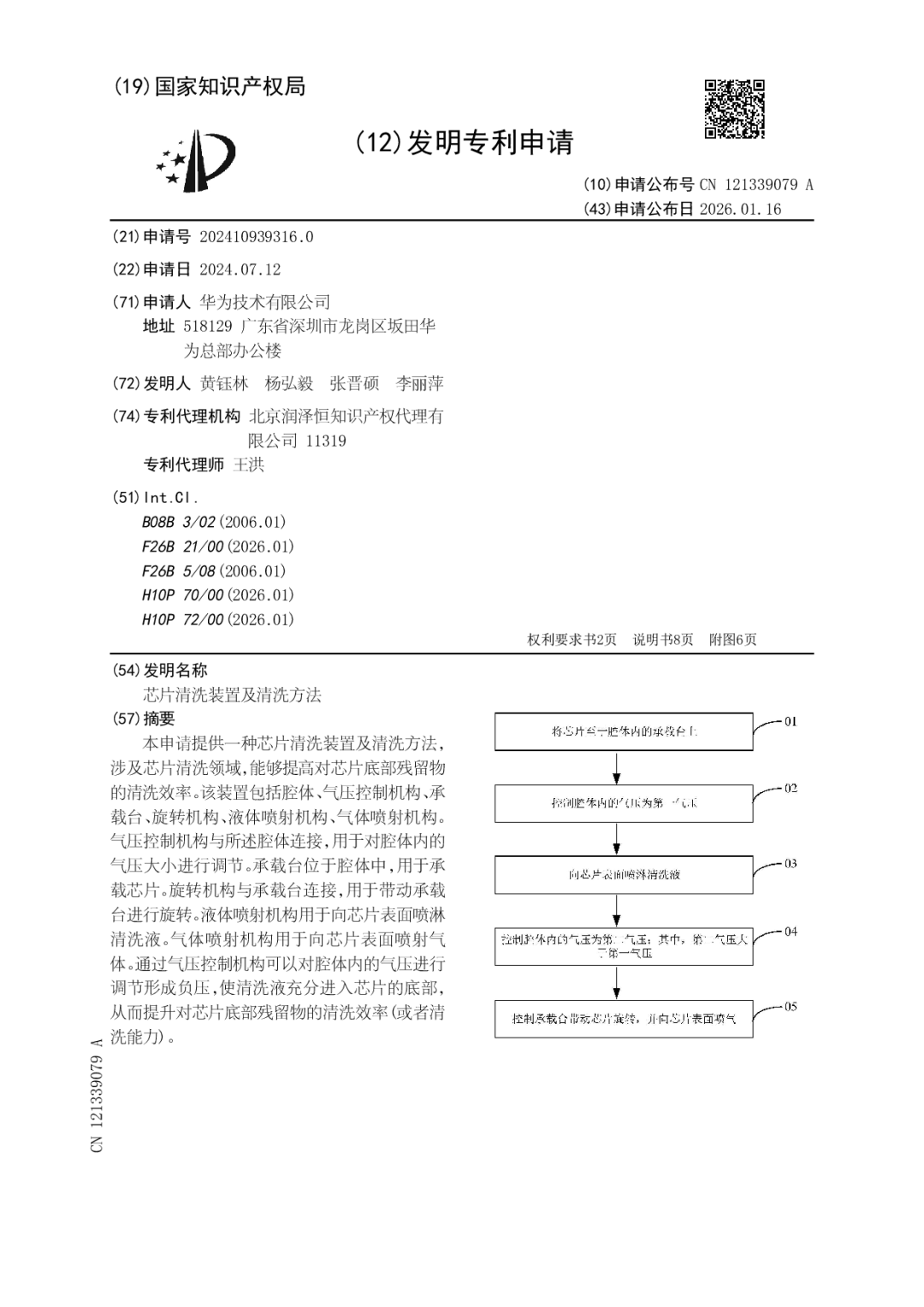

三、芯片清洗：攻克高密度互连的 “清洁难题”（专利号：CN 121339079 A）

随着芯片封装向 2.5D/3D 演进，微凸点间距缩小，芯片底部助焊剂等残留物难以清洗。华为 “芯片清洗装置及方法” 专利给出创新方案：

核心流程：通过气压控制机构调节腔体内气压，先以≤500Torr 低气压喷淋清洗液，再提升气压形成≥200Torr 压差，将清洗液压入芯片底部缝隙，最后通过≥300rpm 高速旋转与加热喷气排出。
关键优势：避免气泡滞留，残留物去除率大幅提升；喷嘴角度与位置可精准调节，适配不同封装结构，满足超高密度互连封装的清洗需求。

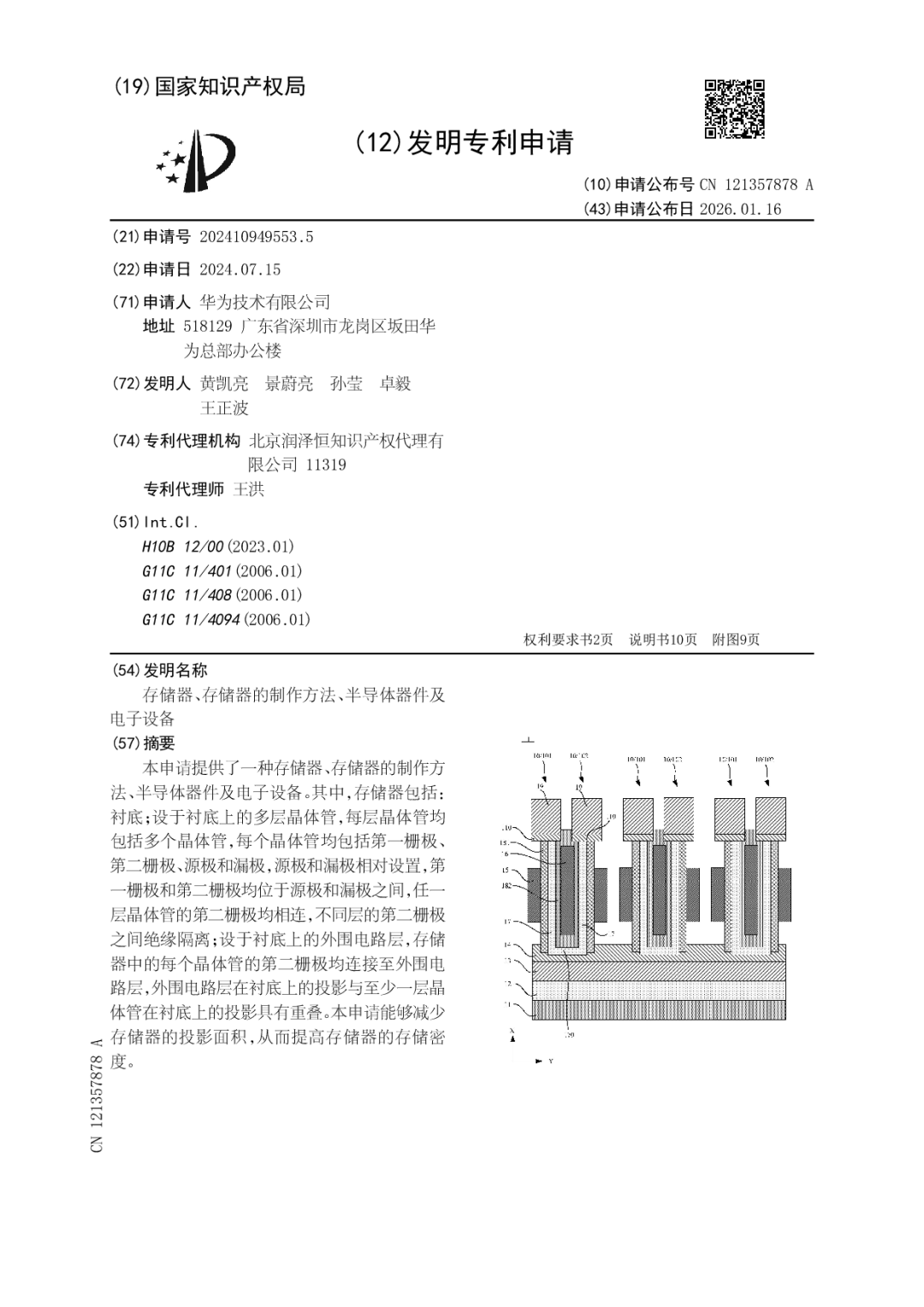

四、存储技术：3D 堆叠突破存储密度极限（专利号：CN 121357878 A）

传统 3D 堆叠存储器每层需单独配置外围电路，导致投影面积大、存储密度受限。华为 “存储器” 专利重构存储架构：

核心设计：多层晶体管共享一层外围电路层，外围电路与晶体管层投影部分重叠；每层晶体管的第二栅极相连并通过板线连接至外围电路，相邻晶体管共用栅极缩减空间。
关键优势：存储器投影面积显著减小，存储密度大幅提升；减少键合端口数量，降低制造复杂度；通过优化沟道结构增加工作电流，提升读写速度。

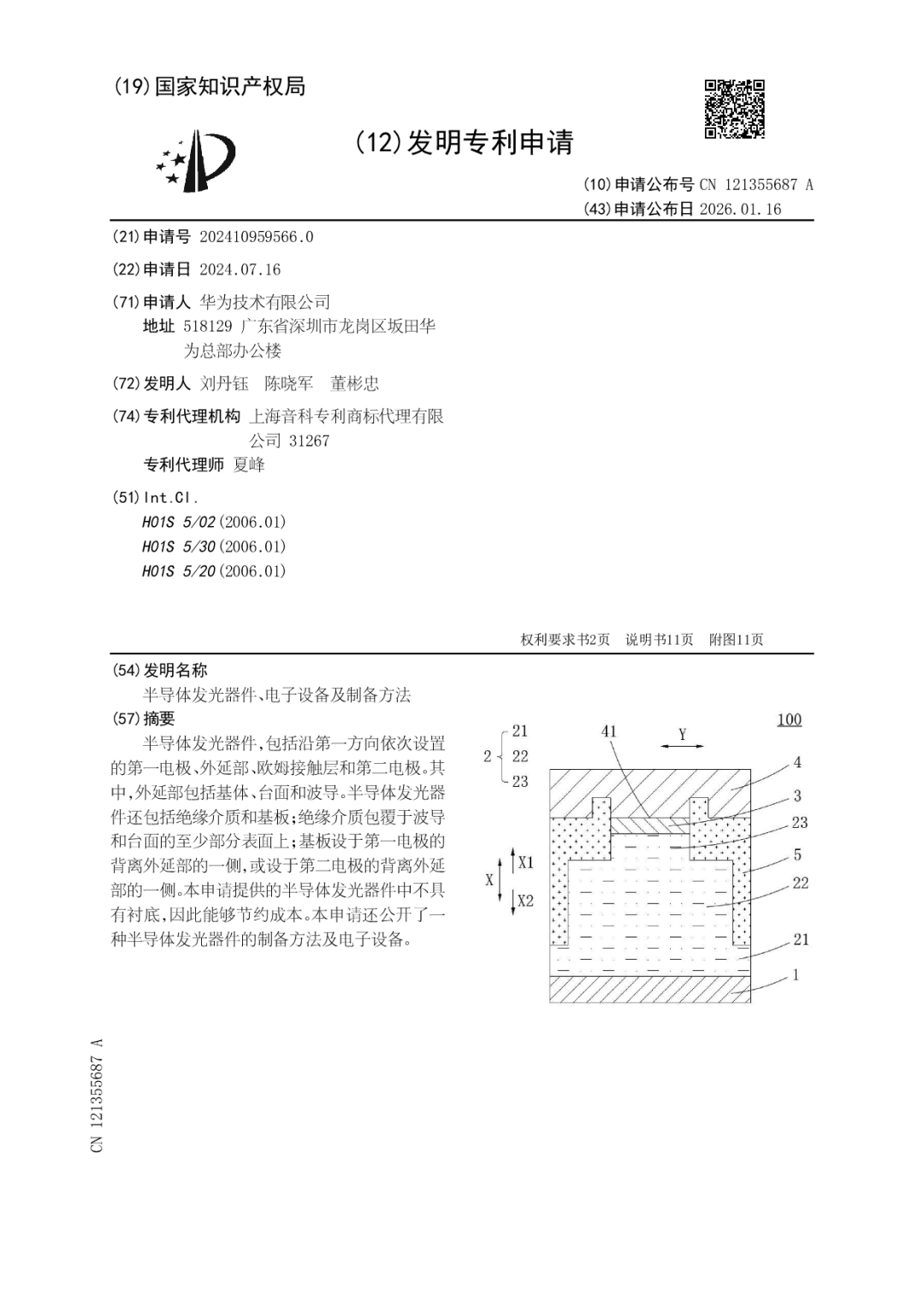

五、发光器件：无衬底设计降低成本门槛（专利号：CN 121355687 A）

传统氮化物半导体发光器件依赖昂贵的单晶衬底，且衬底只能一次性使用，推高制造成本。华为 “半导体发光器件” 专利实现关键突破：

核心设计：去除传统衬底，通过多孔氮化镓牺牲层实现外延部与临时衬底的分离，临时衬底可重复利用；外延部、电极与基板通过键合层连接，绝缘介质包覆波导与台面。
关键优势：省去高质量衬底成本，避免衬底减薄抛光过程中的碎裂风险；正装与倒装结构均可适配，散热路径缩短，器件寿命与可靠性优化，适用于激光投影、照明等场景。

结语：全链条创新，筑牢技术护城河

从核心器件（晶体管）到制造辅助（清洗），从封装集成到终端应用（发光器件、存储器），华为此次公布的 7 项专利覆盖芯片产业多个关键环节，既聚焦当下量产工艺的痛点解决，又布局先进制程的技术储备。这些创新不仅为华为芯片产品提供核心竞争力，更向行业展示了 “从基础研究到产业化” 的完整技术布局。

随着这些专利的逐步落地，有望推动芯片行业在低功耗、高密度、低成本等方面实现新跨越。你最关注哪项技术的产业化应用？欢迎在评论区留言讨论
