03 基础知识 | 计算域设置

7月前浏览606

对于CFD仿真计算中,除时间步长和网格大小之外,还有另外一个影响仿真精度的变量——计算域。在对《Guide for the Verification and alidation of Computational Fluid Dynamics Simulations》中Iterative Convergence and Consistency Tests也对计算域进行了简单介绍,今天就浅显讲一下计算域设置的问题。


1 计算域是什么

在 CFD(计算流体力学)计算中,计算域指的是被研究的流体流动所占据的空间范围,是我们为了模拟流体行为而划定的求解区域。

简单来说,它就是 CFD 仿真的 “边界框”,所有的流动控制方程(如连续性方程、动量方程、能量方程)都在这个区域内求解。

按照流场特性,可以将计算域分为内场计算域和外场计算域。

1.1 内场计算域

内流场指的是流体在受限空间内部的流动区域及对应的流动状态,一般可以认为流场是从封闭腔体内抽取而成,内场计算域就是用于内流场计算的计算域。

典型应用场景

        • 管道内流动自来水管道内的水流、空调风管内的气流。

        • 机械腔体 / 部件内流动:发动机气缸内的燃气流动、涡轮机叶片通道内的气流流动;泵、风机内部的叶轮与蜗壳之间的流体运动。

        • 设备内部的冷却 / 散热流动:电子设备机箱内的空气流动、电机外壳内部的冷却水流,房间暖通流场分析。

1.2 外场计算域

外流场指的是流体绕固体外部流动的区域及对应的流动状态,核心特征是固体浸没在无限或半无限的流体介质中,外场计算域就是用于外流场计算的计算域。

典型应用场景

        • 航空航天:飞机、火箭、导弹的气动外形设计。
        • 汽车工程:轿车、高铁等流场分析。
        • 船舶工程:水面与水下舰艇的水动力特性分析。
        • 建筑工程:高层建筑、桥梁的风荷载分析。

2 为什么要考虑计算域设置问题

和网格无关性和时间步长无关性类似,计算域的大小设置非常重要,它直接决定了 CFD 仿真结果的准确性计算效率,不合理的计算域尺寸会导致结果失真或者计算资源的严重浪费。

  • 计算域过小:会截断流动的自然发展过程,造成边界干扰计算域过小,会截断流动的自然发展过程,造成边界干扰

  • 计算域过大:会产生大量冗余的网格,造成计算资源的浪费。

  • 计算域合理:可以在保证精度的前提下,控制网格总量,实现 “精准计算”,平衡精度和效率,因此在仿真计算中,需要重点考虑计算域设置的问题。

3 如何选择合适的计算域尺寸

计算域大小的确定没有统一的固定公式,核心原则是保证流动充分发展、消除边界干扰,同时兼顾计算效率,具体取值需要结合内流场外流场的不同特性来设定。

3.1 内流场计算域大小确定

内流场的空间受固体边界约束,计算域大小主要围绕进出口延伸段来确定,目的是避免进出口界的扰动直接影响目标区域的流动。

入口延伸段:入口延伸段长度通常取 5~10倍管道直径(D)

出口延伸段:出口延伸段长度通常取 10~20倍管道直径(D)

3.2 外流场计算域大小确定

外流场的固体对象浸没在开放流体中,计算域大小需要给来流、绕流和尾流留出足够空间,核心是消除计算域边界对绕流特性的干扰。通常以研究对象的特征尺寸为基准,以下给出一个大概参考(以圆柱绕流为例)
1.
上游(来流方向):计算域入口到物体前缘的距离,取 5~10倍特征尺寸。
3.
两侧及上下侧:计算域侧边/上下边界到物体表面的距离,取 5~10倍特征尺寸。
2.
下游(尾流方向):计算域出口到物体后缘的距离,取 15~30倍特征尺寸

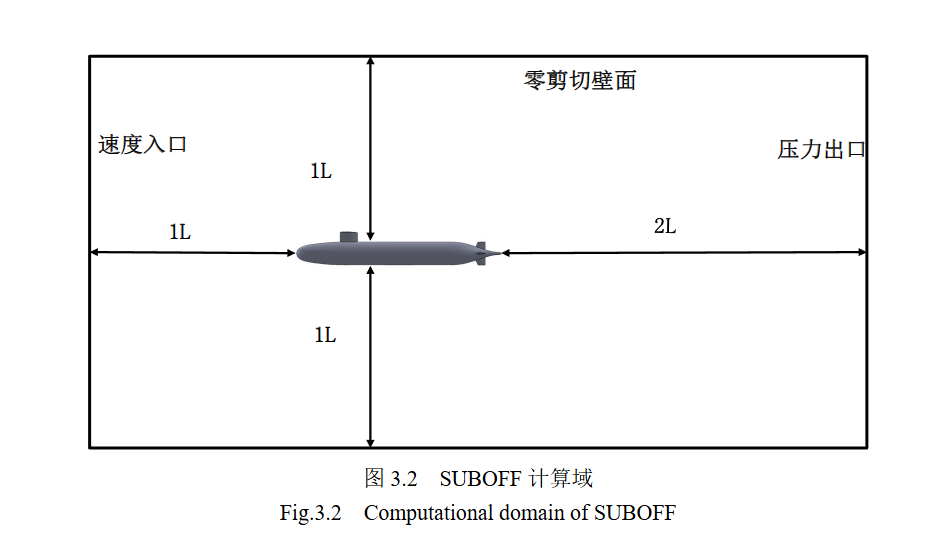

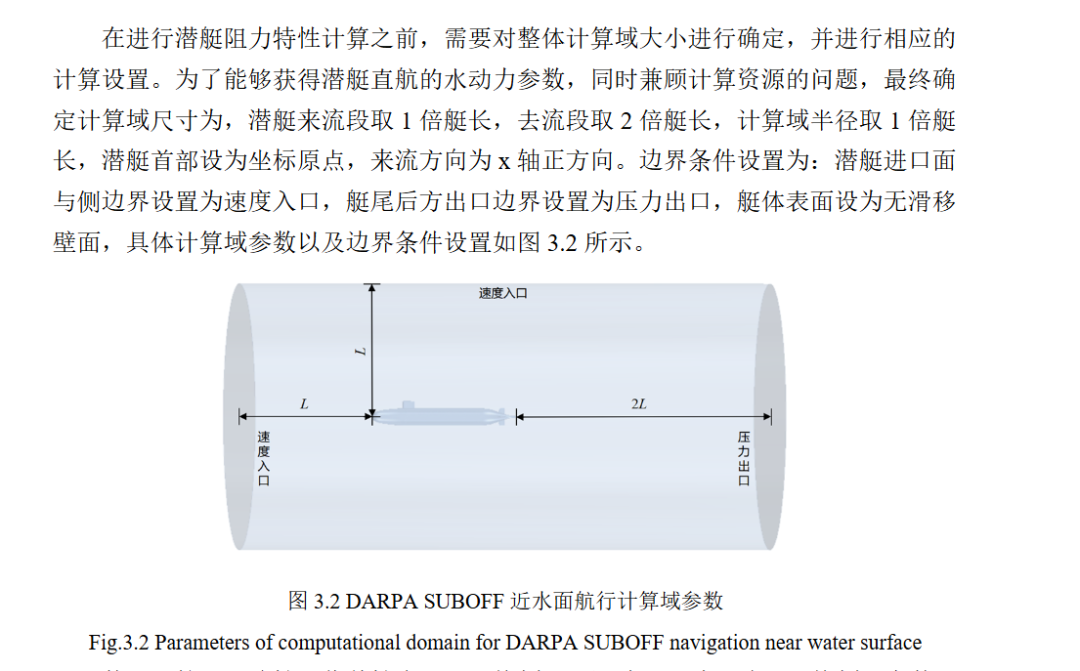

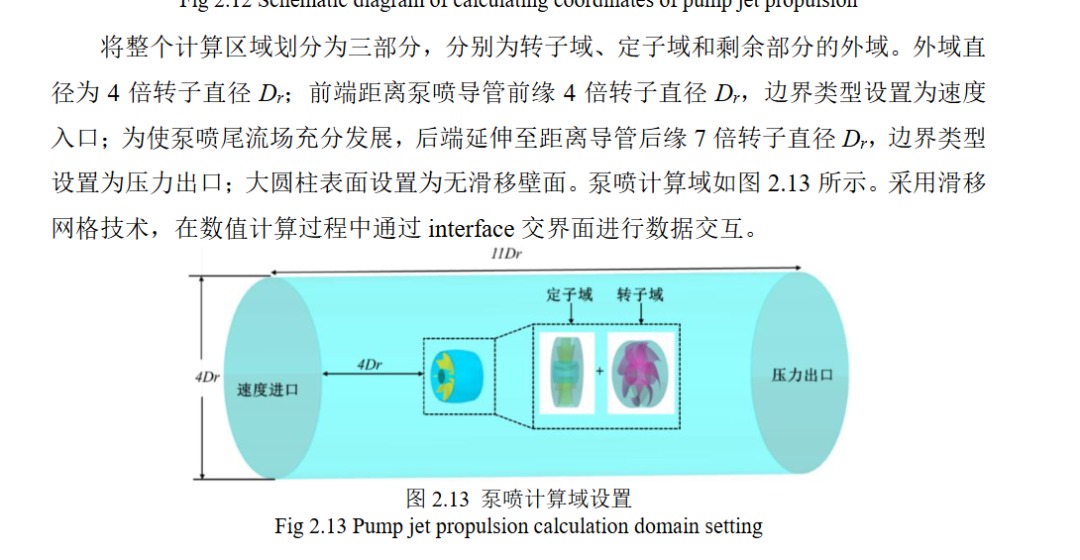

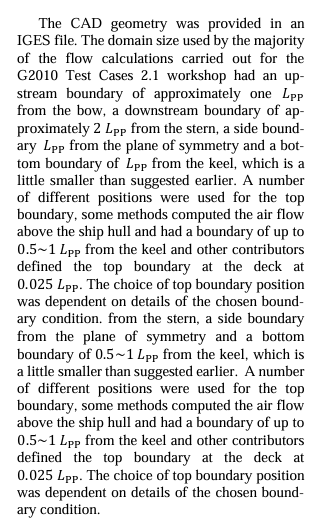

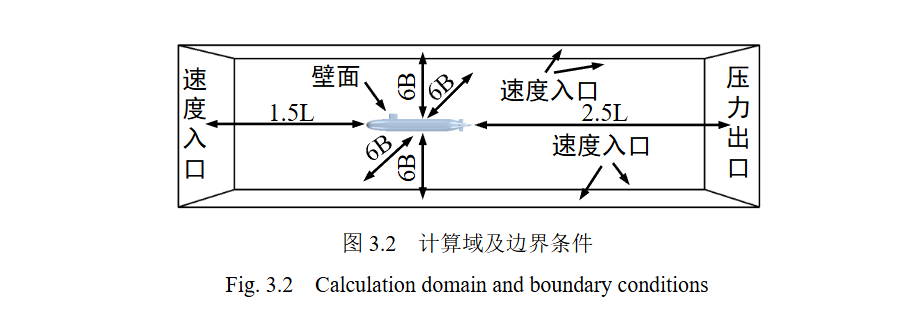

具体计算域建议直接参考相关文献进行引用,以下为部分文献,主要为船舶领域文献:



来源:CFD仿真库
