【机械设计】减压阀、止回阀、稳压阀、泄压阀工作原理动态图片

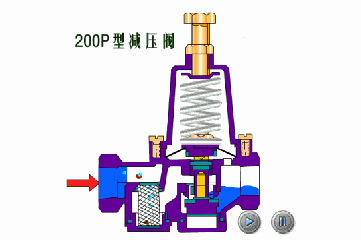

1、200P型减压阀
该阀安装于管路中，主要稳定出口压在设定的范围，保证出口的压力不因进口压力的变化而变化，当出口压力低于设定值时，阀瓣在弹簧力的作用下打开，水流通过，当出口压达到设定值时，出口压直接传递与膜片下方，与弹簧形成对抗，使阀瓣关闭切断通水。

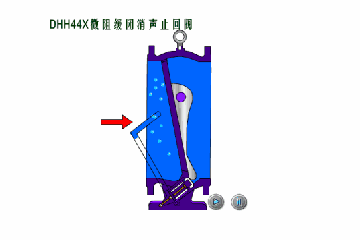

2、DHH44X微阻缓闭消声止回阀
在阀门用于止排水管道，安装在水泵出口处，用来防止介质倒流或消除破坏性水锤，当水泵开始工作或防止压力开始升高时。阀瓣在进口压力作用下打开，介质大量通过，同时介质进入管壁气缸内，使活塞运动到工作位置，当水泵停止或进口压力下降时，阀瓣在回水压力作用下在先快速关闭百分之九十，由于活塞处于工作位置，剩百分之十左右的关闭形成，由活塞组织缓慢关闭，从而消除了快速关闭所形成的水锤。

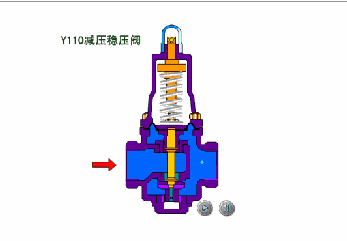

3、Y110型减压稳压阀
该阀安装于管路中，主要稳定出口压在设定范围，保证出口压力不因进口压力的变化而变化，当出口压力低于设定值时，阀瓣在弹簧力的作用打开，水流通过，当出口压力升至设定值时，出口压直接传递于膜片下方，与弹簧形成对抗使阀瓣关闭，切断通水。
4、YZ11X型直接作用减压阀
安装于管路中，主要稳定出口压在设定范围，保证出口压力不因进口压力的变化而变化，当出口压力低于设定值时，阀瓣在弹簧力的作用打开，水流通过，当出口压力升至设定值时，出口压直接传递于膜片下方，与弹簧形成对抗使阀瓣关闭，切断通水。
5、500X泄压/持压阀
该阀在管路中控制阀前压力不超于或不低于理想设定值，保证上游正常用水，当上游压力高于事先在导阀上设定的压力值时，导阀在进口压力的作用下自动打开，主阀控制室内的压力水通过导阀流向下游，上控制室内压力降低，主阀瓣在进口压力作用下打开，开始泄压，直至进口压力与设定值相等或微低时，导阀自动关闭，控制室内压力升高，主阀关闭，维持上游压力正常。

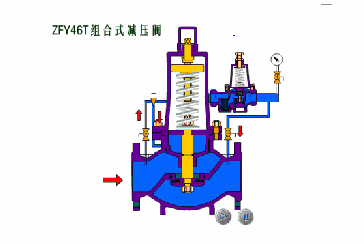

6、ZFY46T组合式减压阀
该阀安装在管道中，主要靠介质本身的能量保持阀后的压力和流量在规定的范围内。当压力低于或高于在导阀设定的规定值时，导阀会自动打开或关闭，释放或切断主阀控制室内的水压，从而控制主阀瓣打开或关闭，保证下游用水在正常的压力范围内。

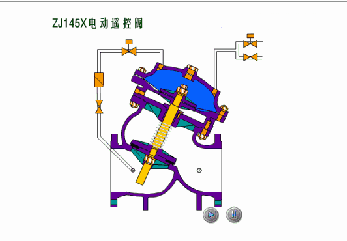

7、ZJ145X电动遥控阀
该阀主要用于工矿、企业、高层建筑、电站各类排水系统中，根据电信号或手动操作，使阀门打开或关闭。当进口电磁阀和出口电磁阀通电时，进口电磁阀由开启转为关闭，出口电磁阀由关闭转为开启，主阀上控制室内的水压流向出口，主阀瓣打开，水流大量通过。反之主阀关闭。

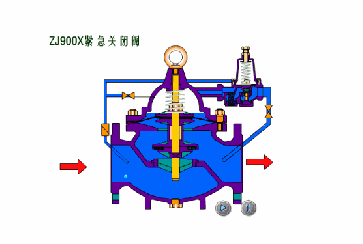

8、900X紧急关闭阀
该阀主要应用于工矿企业，生活用水，消防用水的并联供水系统中，在紧急消防用水时，切断生活用水，保证消防正常用水压力。当消防系统需要用水时，打开阀门进口处球阀，同时关闭出口处的球阀，进口压力直接进入导阀控制室，使导阀关闭，主阀室内的压力升高，使主阀关闭，切断下游的生活用水，当消防结束后，打开出口处的球阀，同时关闭进口处的球阀，生活用水恢复正常。
