【笔记摘录】案例：流体移动--鸟撞平板

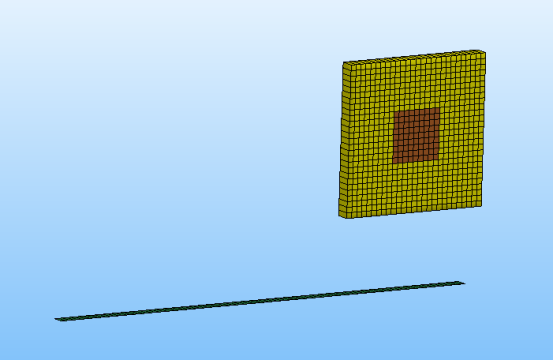

模型及单位制

结果

k文件解释：

part3：

平板，shell单元；材料弹性。

*SECTION_SHELL

         1

 0.1000000 0.1000000 0.1000000 0.1000000

*MAT_ELASTIC

         1 1.0000000 1.00000+4 0.0000000

*PART

         3         1         1         0         0         0         0         0

part4：

空气，12号单物质算法，solid，材料先鸟，再指定为真空；

*SECTION_SOLID

         2        12

*MAT_NULL

         2     0.781     -10.0      0.10

*EOS_LINEAR_POLYNOMIAL

         2       0.0      10.0

*PART

         4         2         2         2         0         0         0         0

*INITIAL_VOID_PART

         4

part5：

鸟，null材料

*SECTION_SOLID

         2        12

*MAT_NULL

         2     0.781     -10.0      0.10

*EOS_LINEAR_POLYNOMIAL

         2       0.0      10.0

*PART

         5         2         2         2         0         0         0         0

流体移动方式----质心运动方式：

*ALE_REFERENCE_SYSTEM_GROUP

         1         0         4         0         3         7

*SET_PART_LIST

         1

         4         5

流体移动--速度【x=5，y=-1，RZ旋转速度100；】【空气与鸟得所有节点】

*INITIAL_VELOCITY

95

5.,-1.,0.,0.,0.,100.

*SET_NODE_LIST_GENERATE

95

1569,3136

ale及流固耦合【12号，不需要多物质组】

*CONSTRAINED_LAGRANGE_IN_SOLID

         3         1         1         0         2         4         2         1

*SET_PART_LIST

         1

         4         5

*CONTROL_ALE

         0         1         1      -1.0

$

时间及输出

*CONTROL_TERMINATION

 0.6000000

*CONTROL_TIMESTEP

 0.0000000 0.7000000

*CONTROL_ENERGY

         2         2         1         1

*DATABASE_BINARY_D3PLOT

 0.0200000

*DATABASE_GLSTAT

 0.0010000

*DATABASE_MATSUM

 0.0010000
