在ANSYS Mechanical日常分析工作中，相信不少工程师都有这样的经历：完成仿真分析后，需要导出结果表格数据用于绘图、报告制作，或是对比某测点的仿真值与实际测试值。手动右键导出数据的方式，在单模型、少测点场景下尚可应对，但面对批量分析、多测点对比时，不仅效率低下，还容易出现人为误差。

之前给大家分享过导出ANSYS瞬态时域数据的方法《数据拖垮仿真？Python & ANSYS二次开发-轻松拿捏Mechanical瞬态时域数据》。今天，小郭老师就为大家带来这套全网独家的实战方案。用Python实现ANSYS Mechanical中Tabular Data（表格数据）的自动化导出，手把手教你搞定代码编写，从根本上解决手动导出的繁琐问题，同时为后续仿真值与实测值对比做好数据准备。

核心需求：二次开发要解决的两个关键问题

在动手写代码前，我们先明确要解决的核心问题：

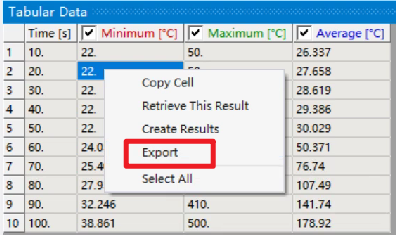

摆脱手动操作：如何通过代码直接导出Mechanical中结果表格的数据，而非依赖右键Export？
精准数据提取：如何基于测点坐标定位目标位置，提取对应仿真数据，为后续与实测值对比铺路？

接下来，我们从代码实现的角度，一步步拆解解决方案。

实战代码解析：分模块实现核心功能

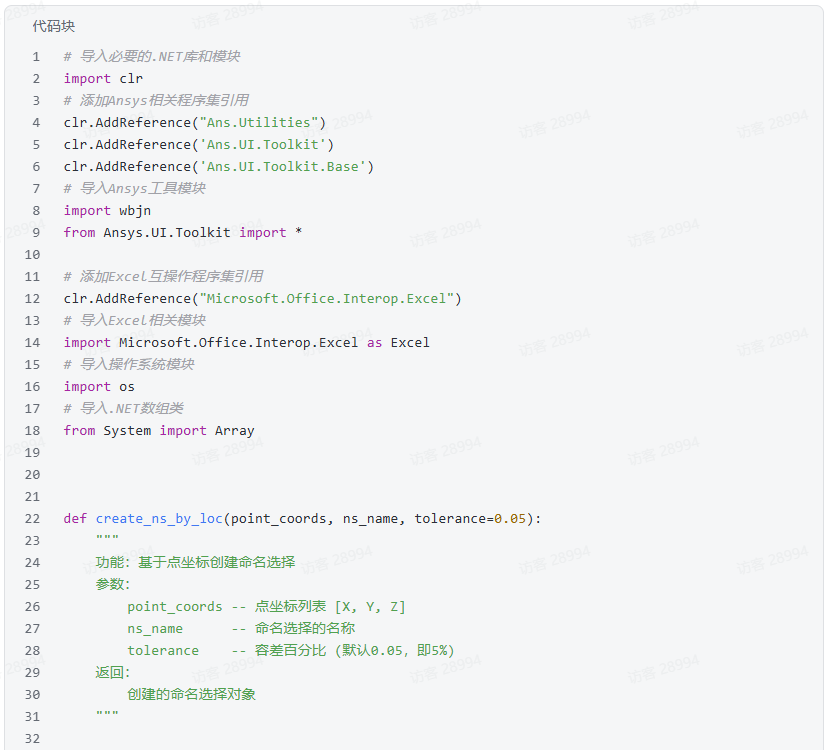

基础准备：导入必要的库与模块

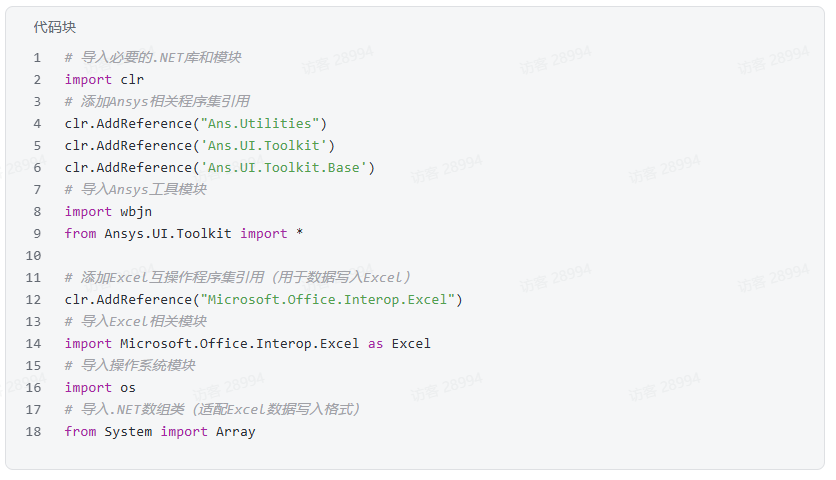

ANSYS Mechanical二次开发基于IronPython，需先引用相关.NET程序集和工具模块，这是代码运行的基础：

关键说明：

clr 模块用于加载.NET程序集，是ANSYS二次开发调用Mechanical API的核心；

Microsoft.Office.Interop.Excel 实现Python与Excel的交互，完成数据导出；

wbjn 、 ExtAPI 是ANSYS二次开发的核心工具，用于调用Mechanical界面和数据模型。

核心函数1：基于坐标创建监测点命名选择

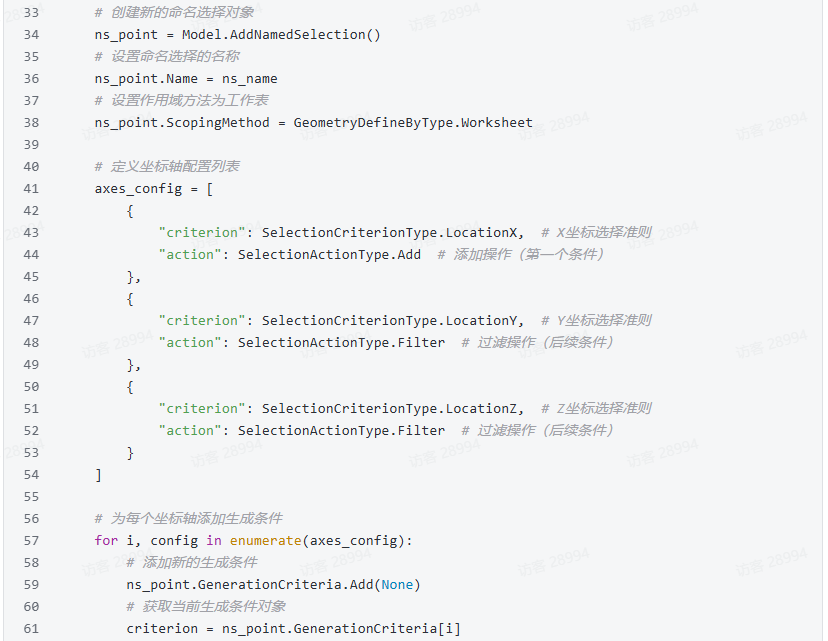

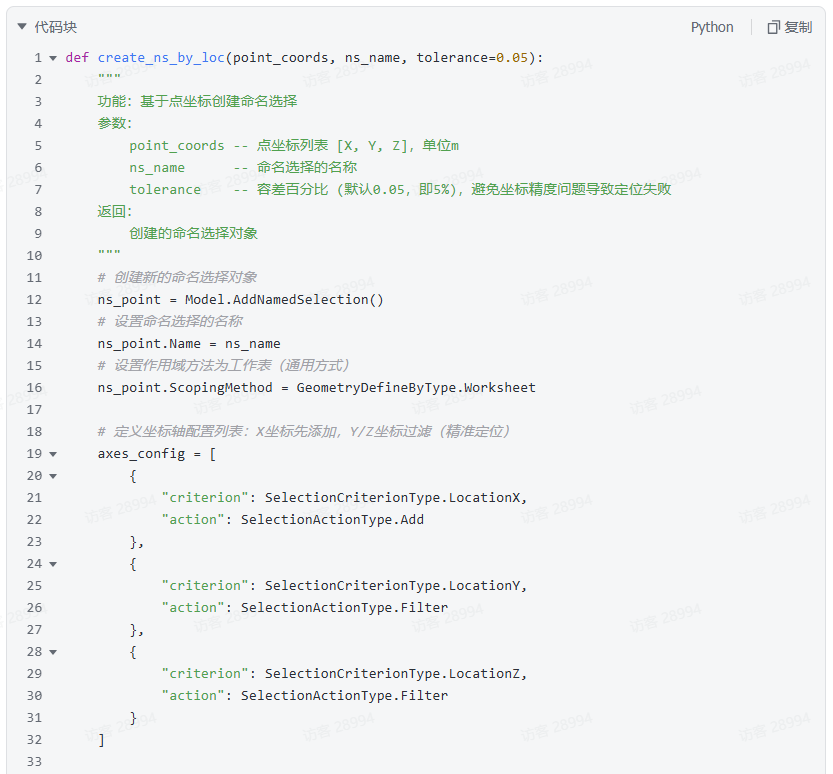

要提取某测点的结果数据，首先要精准定位该测点——通过坐标创建「命名选择」是最直接的方式。以下函数可根据输入的X/Y/Z坐标，自动创建包含该测点的命名选择：

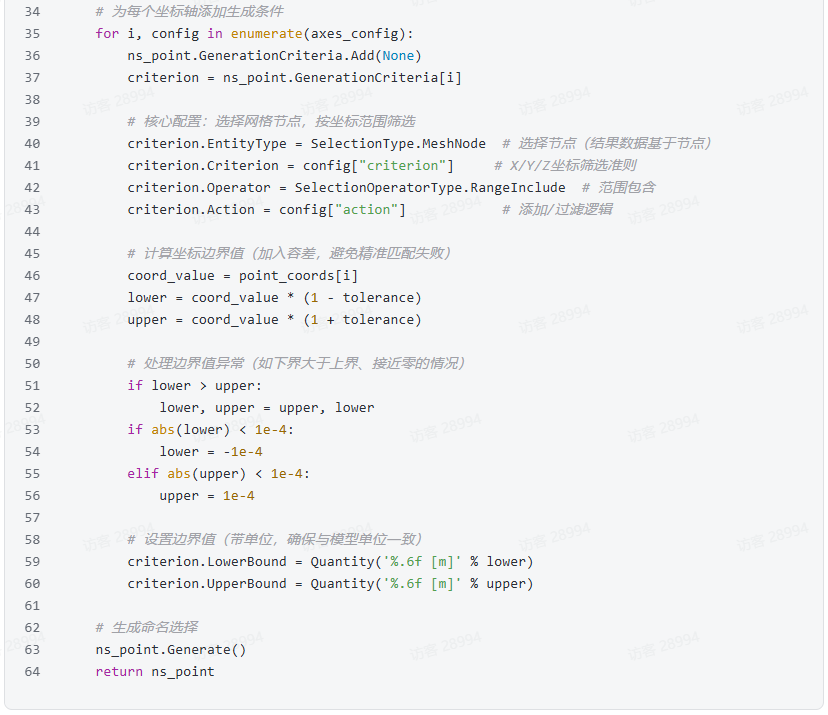

核心逻辑拆解：

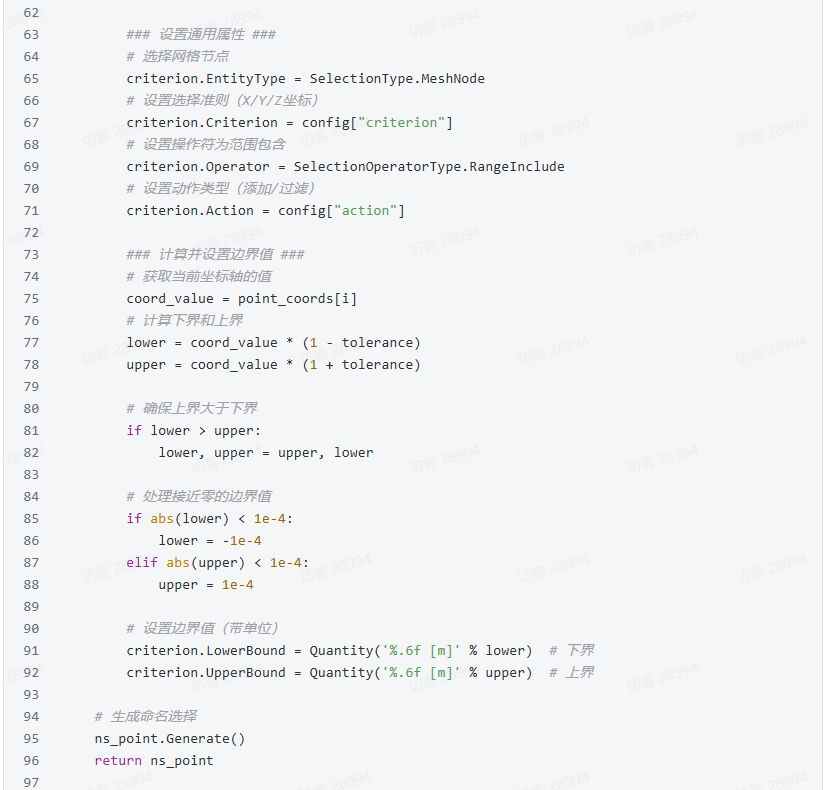

1、先通过X坐标「添加」候选节点，再通过Y/Z坐标「过滤」，精准定位目标测点；

2、加入容差计算（默认5%），避免因网格节点坐标与输入坐标不完全一致导致定位失败；

3、处理边界值异常（如零值、上下界颠倒），提升代码健壮性。

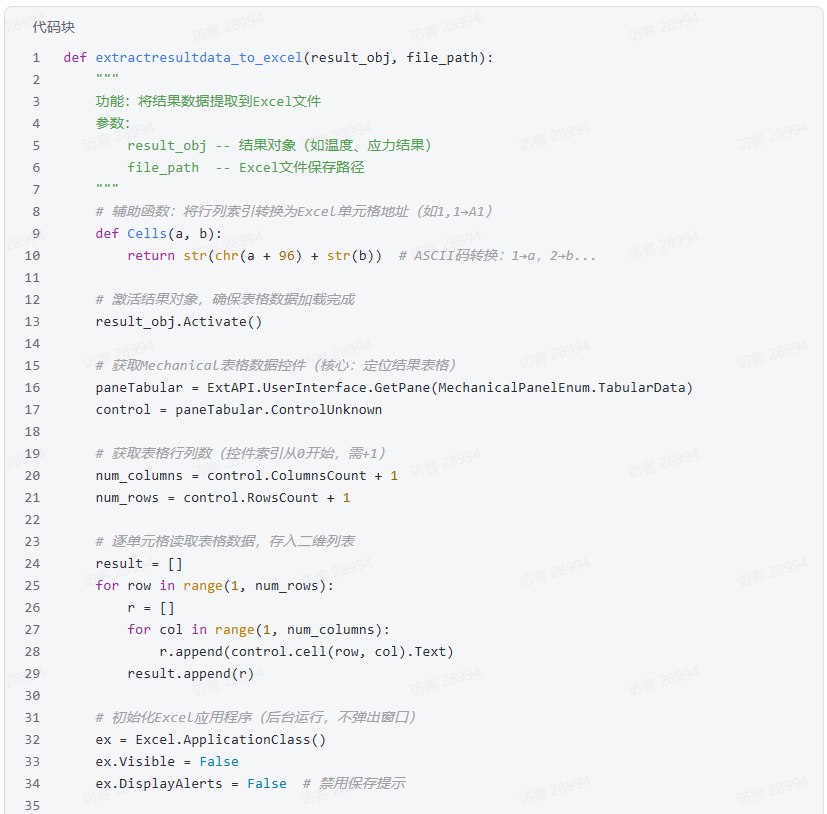

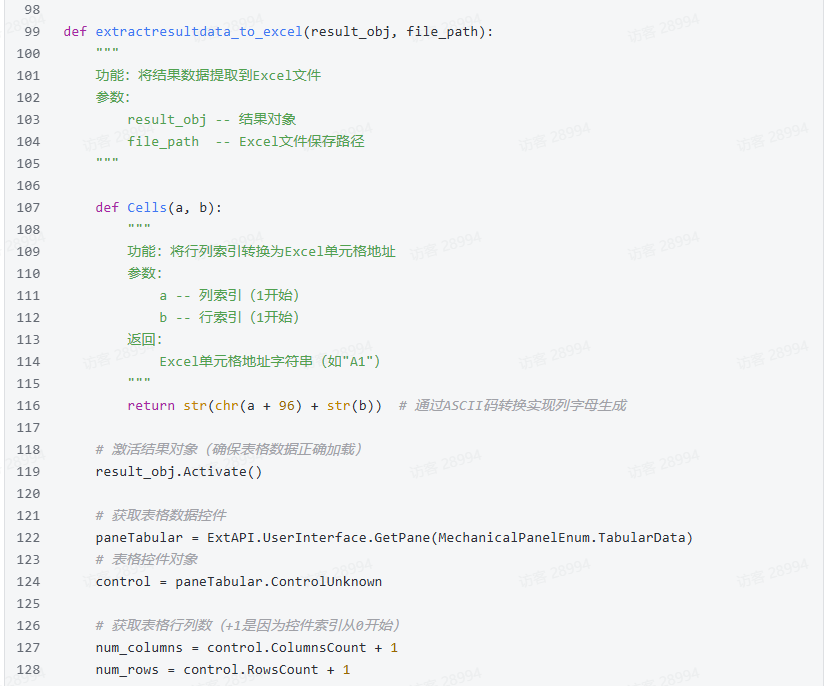

核心函数2：将结果数据导出到Excel

创建好测点命名选择后，下一步是提取该测点的结果数据并写入Excel，方便后续与实测值对比：

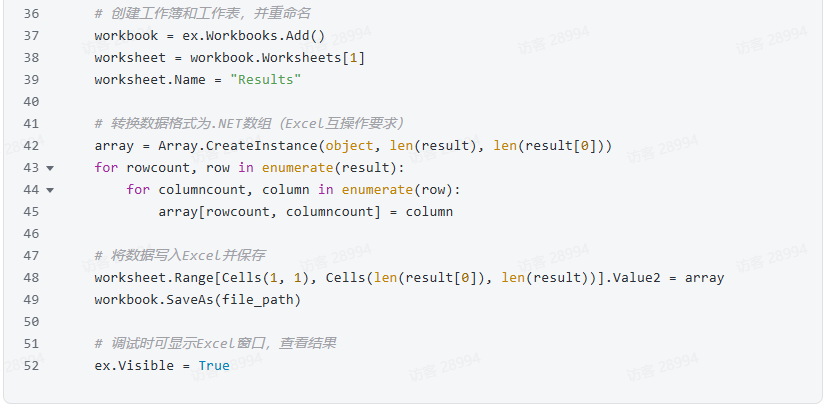

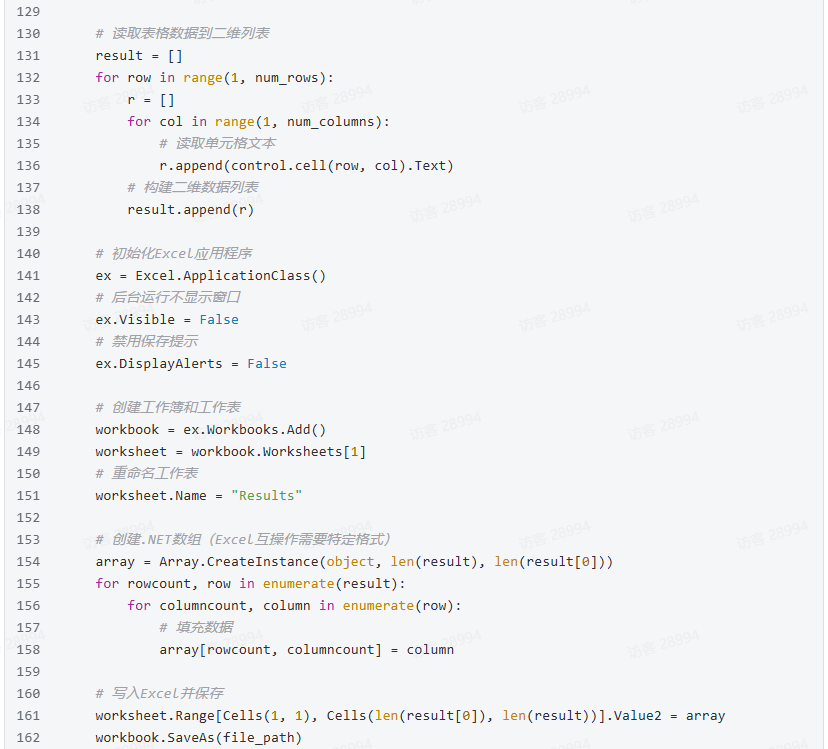

核心逻辑拆解：

1、通过 ExtAPI.UserInterface.GetPane 定位Mechanical的「表格数据」面板，获取表格控件；

2、逐行逐列读取表格文本数据，存入二维列表；

3、调用Excel COM接口，将数据写入工作表，完成导出；

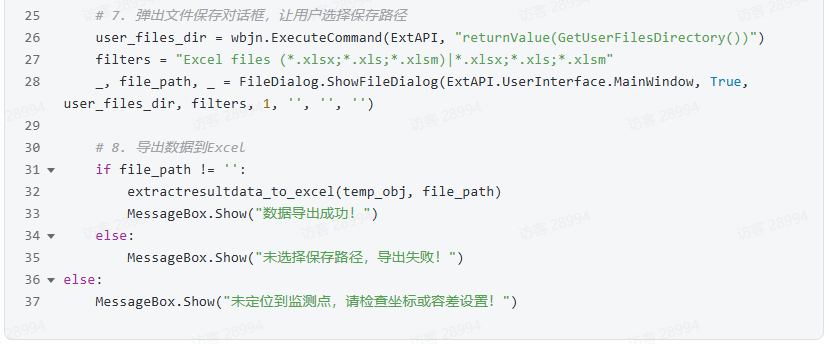

主流程：完整的自动化执行逻辑

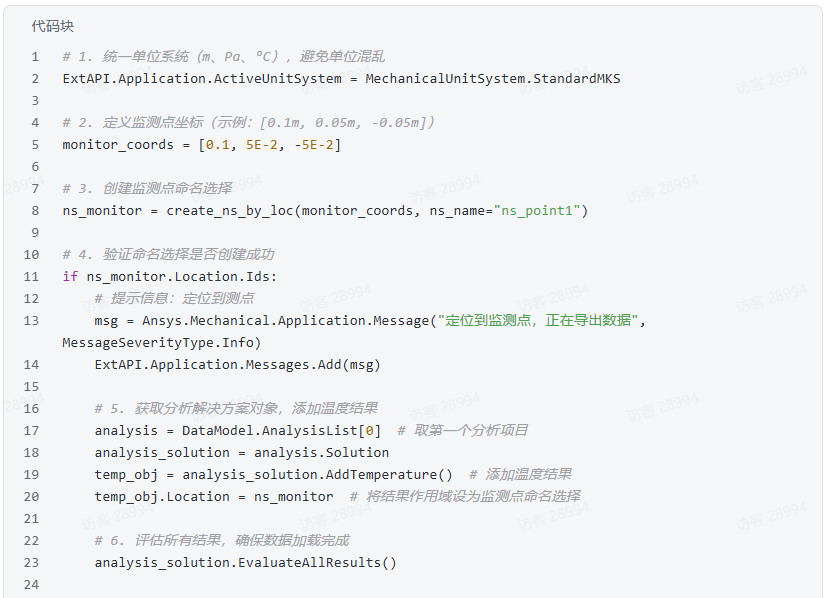

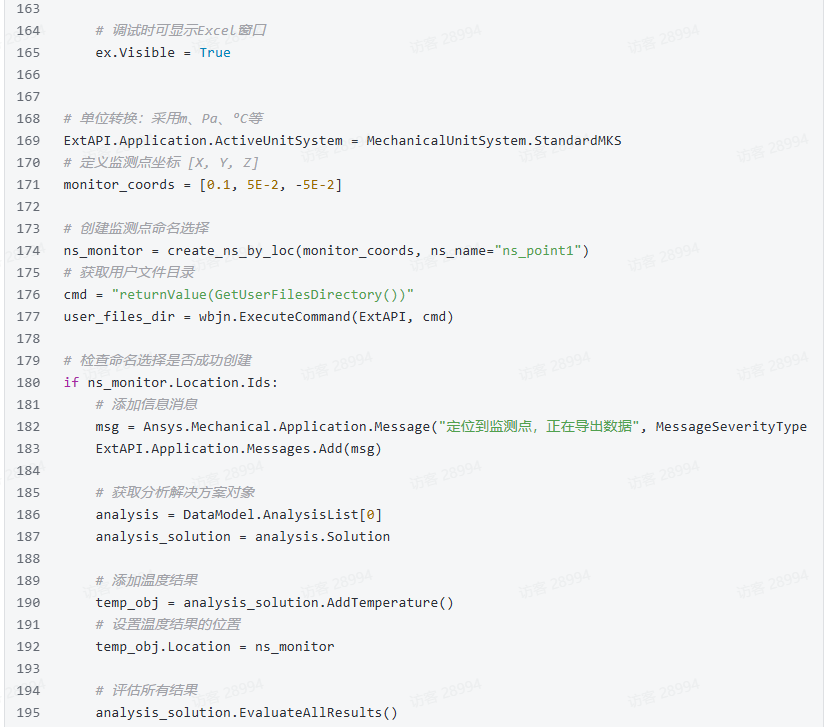

将上述两个核心函数结合，形成完整的「定位测点→提取结果→导出Excel」流程，以温度结果为例：

核心逻辑拆解：

1、先统一单位系统，避免因单位不一致导致坐标定位错误；

2、验证命名选择是否创建成功（ ns_monitor.Location.Ids 非空），避免后续操作报错；

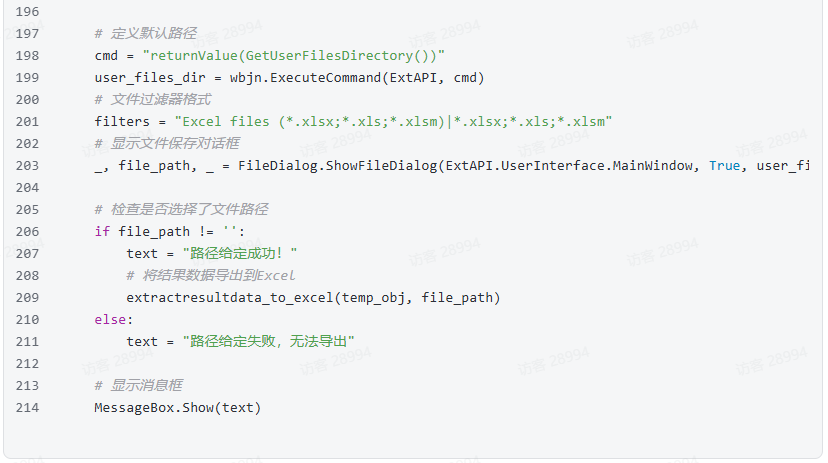

3、通过 FileDialog 弹出保存对话框，让用户自定义Excel保存路径，更贴合实际使用场景。当然，在实际二次开发过程中，也可以直接给定 file_path 路径，实现全自动导出数据。

4、加入消息提示（ MessageBox ），反馈执行结果。

实操演示：完整代码、运行与效果验证

前置条件

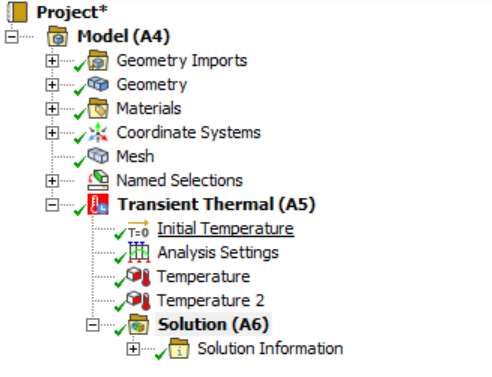

1、ANSYS Mechanical已打开，并完成分析计算，如下图所示：

2、电脑安装Microsoft Excel（确保COM接口可用）

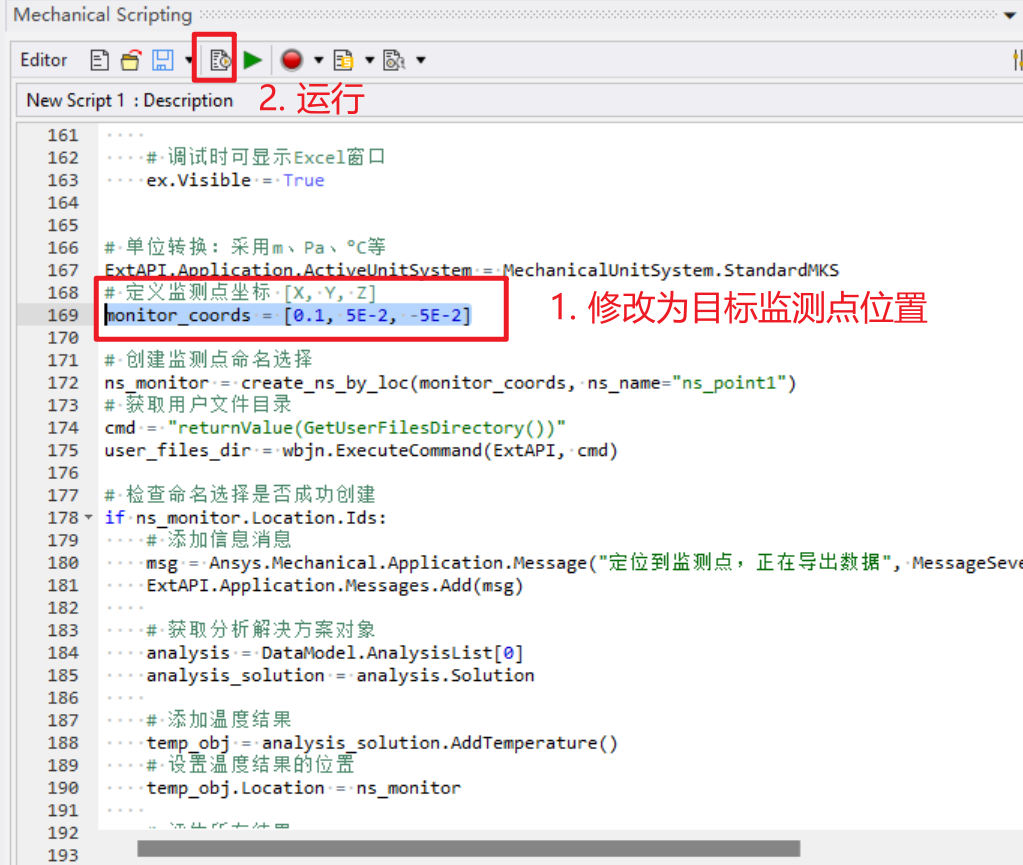

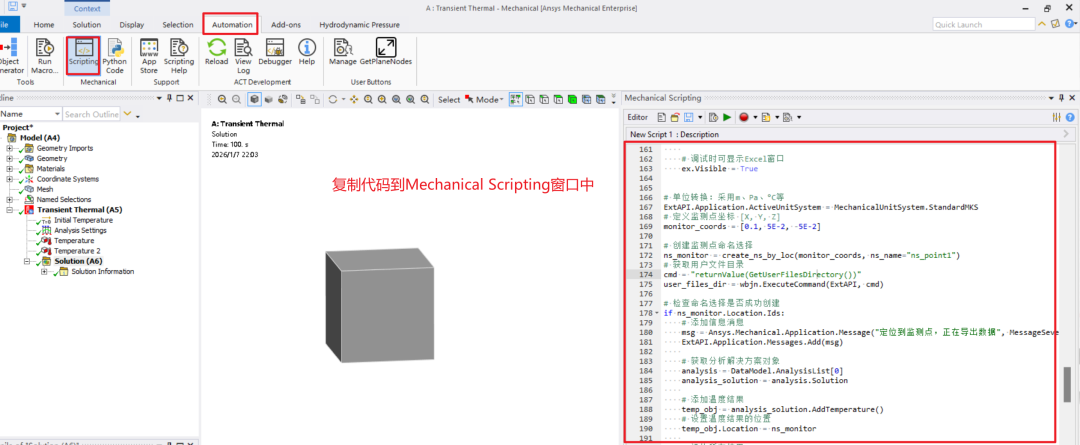

3、将代码复制到Mechanical的「Scripting」面板，如下图所示：

运行步骤

1、修改 monitor_coords 为目标测点的实际坐标；

2、点击「Run Script」执行代码；

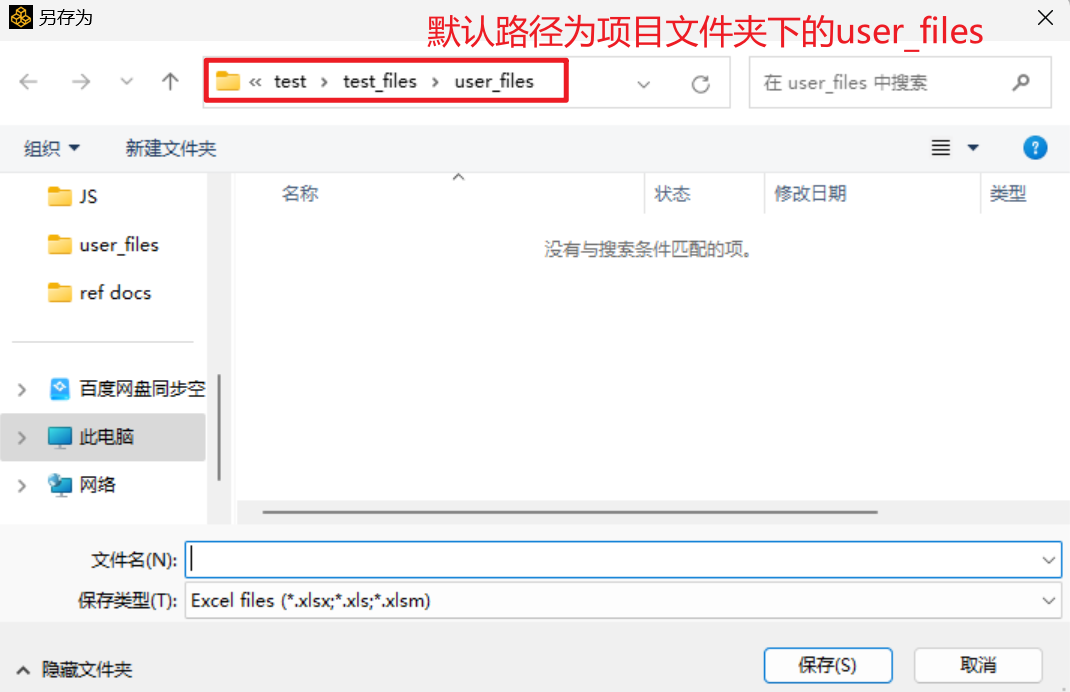

3、弹出保存对话框，选择Excel保存路径，如下图所示

4、查看弹出的提示框，确认导出结果

如果在第3步中定义了所要导出的文件路径，并点击了保存，会有如下成功提示：

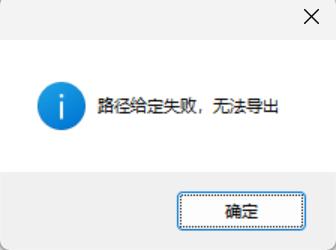

否则，点击【取消】按钮，则会有如下错误提示：

效果验证

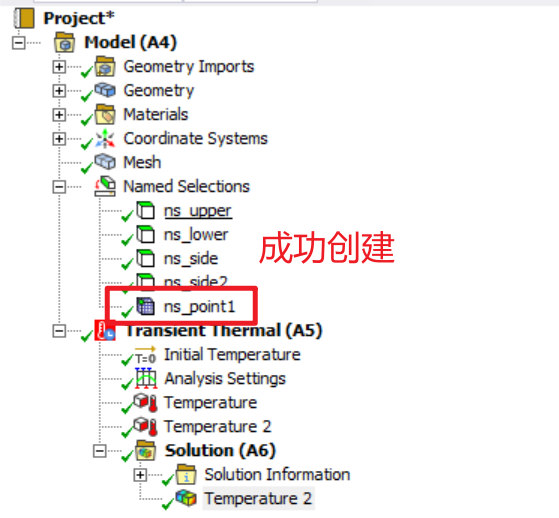

1、检查Mechanical中是否成功创建名为「ns_point1」的命名选择；

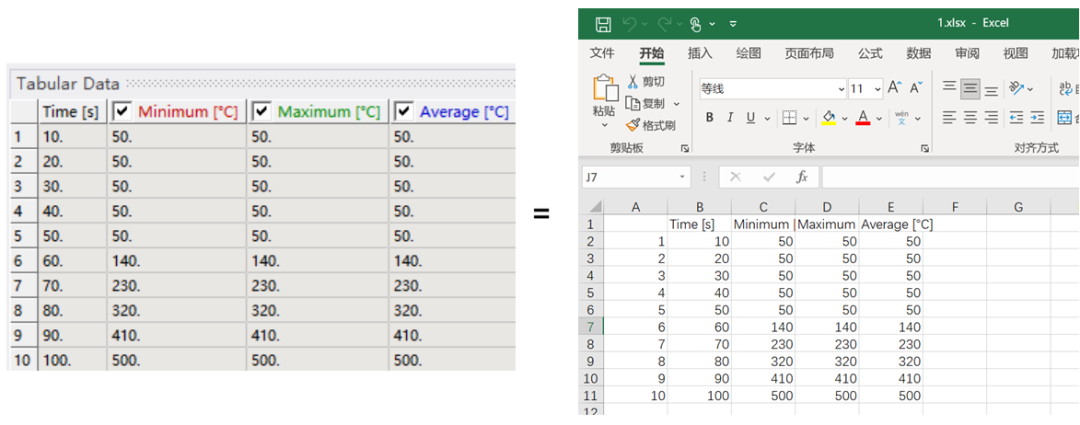

2、对比Mechanical Tabular Data面板的数据和导出的Excel文件，确认成功正确导出。

总结

本次带来的全网独家实战方案，代码并非固定模板，而是经过工程验证的可复用框架，可根据实际工程场景灵活拓展，适配更多复杂需求：

1、多测点批量处理：将 monitorcoords 改为坐标列表（如 monitorcoordslist = [[0.1, 0.05, -0.05], [0.2, 0.05, -0.05]] ），通过循环调用 createns byloc 和 extractresultdatatoexcel ，实现多测点数据批量导出，大幅提升效率；

2、多类型结果导出：无需大幅修改代码结构，仅需将 AddTemperature() 替换为对应结果的API接口，即可导出不同类型数据，比如 AddEquivalentStress() （等效应力）、 AddDisplacement() （位移）、 AddVelocity() （速度）等；

3、自动对比实测值：在 extractresultdata_to_excel 函数的Excel写入逻辑中，可追加实测值列——既可以手动在代码中定义实测值列表，也可以通过读取外部CSV/Excel文件获取实测数据，后续添加差值（仿真值-实测值）、误差率（|仿真值-实测值|/实测值×100%）计算逻辑，实现“导出+对比”一步到位；

4、强化异常处理：实际工程场景中可能出现路径不存在、Excel被占用、命名选择创建失败等问题，可在代码中添加 try-except 异常捕获块，针对不同异常类型给出明确提示，提升代码的稳定性和容错性。

以上内容已经收录到我《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，总的来说，这套全网独家的ANSYS二次开发实战方案，精准击中工程师的实际痛点。

相比手动右键导出数据、逐测点整理对比的传统方式，这套自动化方案不仅彻底摆脱了重复机械操作，还通过容差控制、单位统一等细节设计，保障了数据提取的精准性。

更重要的是，代码的可拓展性让其能适配多测点、多结果类型的复杂场景，为仿真分析的后续数据处理、报告制作搭建了标准化基础。

其实ANSYS二次开发不用追求“高大上”，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。比如这个工具，看似简单，却能让工程师从重复的手动操作中解放出来，把时间花在更核心的仿真分析上——这正是二次开发的核心意义。

如果大家还有其他ANSYS使用中的痛点，欢迎在评论区留言，后续会持续分享针对性的二次开发实战案例！

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶

扫码查看视频教程

本课程从基础脚本开发到多工况批量计算的自动化实现，手把手教你用 Python 打通 “仿真流程自动化 - 多工况批量计算” 全链路，让 “重复仿真工作自动化、复杂工况高效计算” 从想法变成日常。

我还为付费用户提供 VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高薪内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

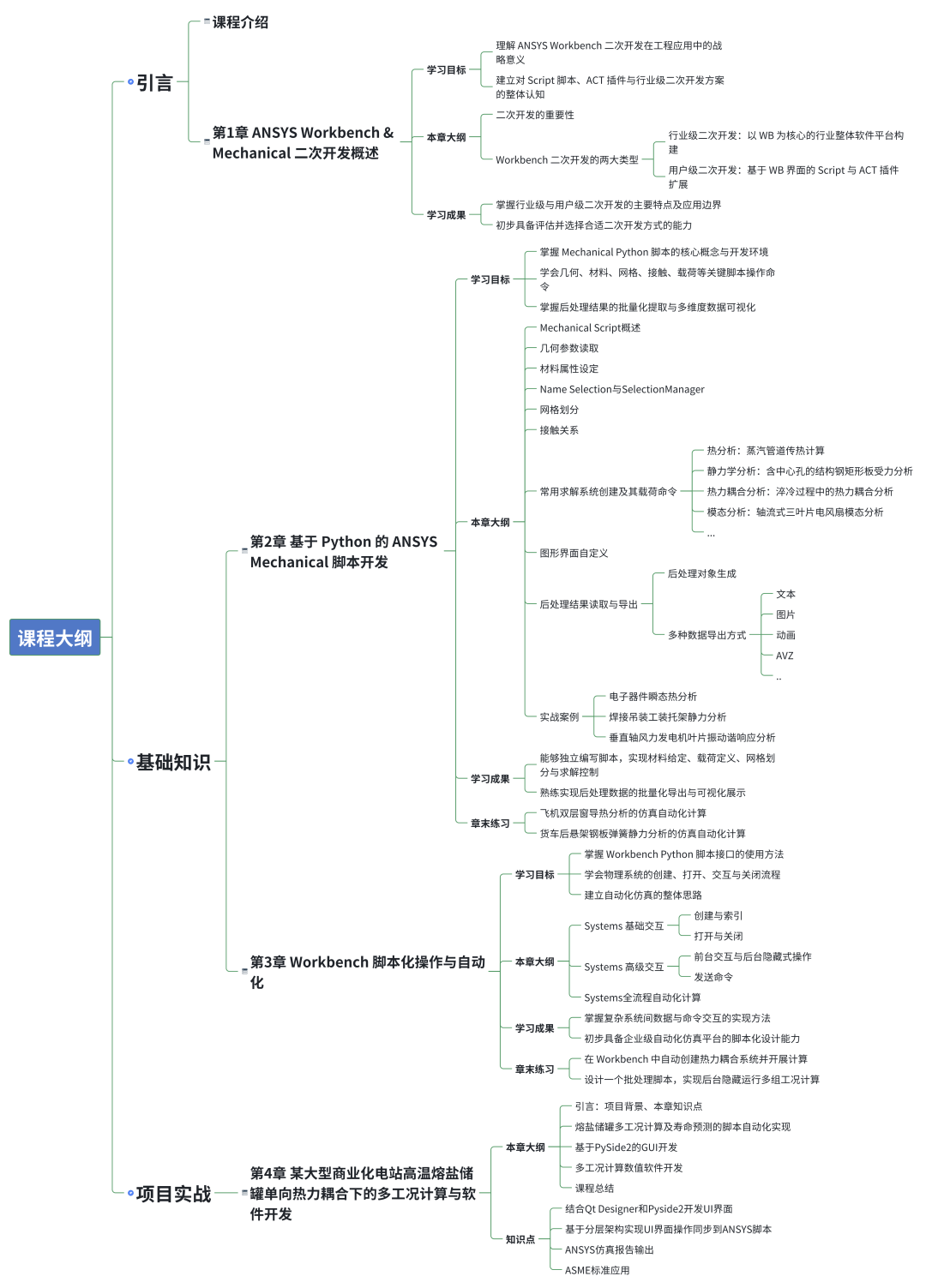

以下是课程大纲及主要内容：
