2025 年新能源汽车渗透率突破 50%，正式迈入主流消费市场，但 “反内卷” 背景下，行业竞争已从价格战转向价值战，驾乘舒适性成为核心竞争力之一。与此同时，电驱系统相关的 NVH 问题逐渐凸显，近期就有消费者投诉部分车型存在低频共振，导致驾乘人员耳涨耳鸣，影响驾驶安全。

这一现象并非个例，随着内燃机噪声的消退，电动汽车中电驱系统的高频噪声、电磁干扰等以往被掩盖的声源愈发明显，其中PWM调制引发的 “伞状噪声” 成为影响静谧性的关键痛点。用户对车内静谧性的期待已不止于 “减少噪声”，更追求 “优化声场体验”，这直接关联豪华感、驾乘舒适性乃至 ADAS 语音交互的准确性。如何破解电驱系统的噪声难题，成为车企实现差异化竞争的重要突破口。上一篇文章介绍了装配体模态分析避坑指南：搞定接触关系，让仿真结果准到飞起。而本文将聚焦 PWM “伞状噪声”，从概念定义、形成机理到解决方案展开深度解析，为行业提供兼具理论深度与实操价值的技术参考。

更多内容可关注我的仿真秀视频课程《汽车NVH振动噪声开发14讲-获得整车模态、动刚度、路噪分析等系统仿真能力》附带模型和VIP答疑。详情见后文。

基本概念

在电驱系统的 NVH（噪声、振动与声振粗糙度）分析中，“伞状噪声” 是 PWM 调制特有的噪声类型——其本质是将电池直流电逆变为电机用交流电的过程中，PWM 开关频率与调制波频率相互作用，产生的边带谐波引发的噪声。

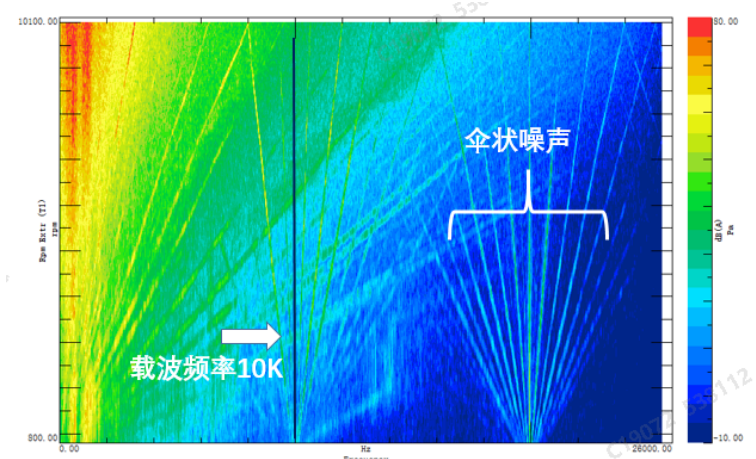

在频谱图上，“伞状噪声” 通常表现为两组明显的“伞形” 谐波簇：

第一组由开关频率的 1 次谐波与调制波频率的整数倍组合而成（即 “开关频率 ±n× 调制波频率”）；
第二组由开关频率的 2 次谐波与调制波频率的整数倍组合而成（即 “2× 开关频率 ±n× 调制波频率”）。

从人耳的主观感受来看：开关频率的 2 次谐波对应的边带簇，因特征频率较高，人耳对其感知较弱；而开关频率 1 次谐波对应的伞状噪声，频率更接近人耳敏感频段，因此是电驱近场噪声的主要贡献源。

接下来我们学习汽车路噪分析的几个主要概念：

脉宽调制（ PWM，Pulse Width Modulation）是一种通过调控脉冲序列的宽度占比，来 “等效模拟” 目标波形（包括波形形状与幅值）的技术。

在电驱系统中， PWM 的开关频率会直接影响性能：

优势：在合理范围内，开关频率越高， PWM 生成的等效正弦波越接近理想正弦波，电机的振动、噪声表现也会更好；
代价：开关频率越高，功率器件（如 IGBT）的开关损耗会同步增加，整个电驱系统的能量效率会随之降低。

因此实际工程中，开关频率的选择需要在 “波形质量 / 噪声性能” 与 “能量效率” 之间做平衡。

直流斩波器：

控制器（如 MCU）生成的 PWM 波是低电压、小电流的 “控制信号”，无法直接驱动负载；直流斩波器则是功率放大单元，接收 PWM 控制信号后，通过内部开关器件（如 IGBT）的通断，输出高电压、大电流的 PWM 功率波，驱动电机等负载。

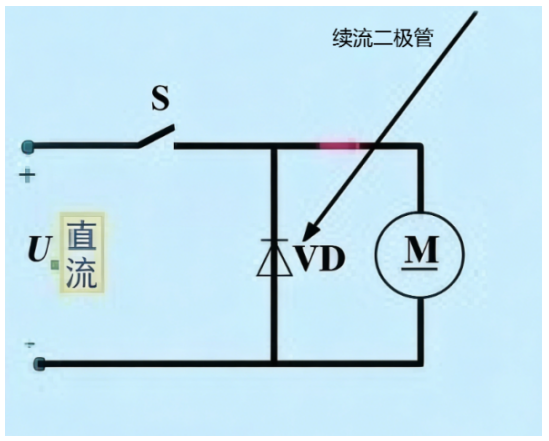

当开关 s导通时，直流电源电压Us加到电动机上，当s关断时，直流电源与电机脱开，电动机电枢电流经续流二极管VD 续流，电机两端电压接近于零

伞状噪声是怎么形成的？

伞状噪声是 PWM 调制在频域上的典型特征。从 NVH 的源 - 路径 - 响应理论分析：路径传递特性与响应端的结构特性，均不会产生伞状噪声，因此该噪声的根源必然是电流源的激励信号本身带有伞状频率特征。下面围绕 PWM 波的形成原理，重点分析这一特征的来源：

PWM 波是通过 “比较法” 由载波与调制波生成的，两者的参数与电机运行直接关联：载波通常为高频对称三角波，其频率对应逆变器的开关频率；调制波是系统期望输出的低频正弦波，其频率与电机的电角速度直接相关，进而对应电机的机械转速。

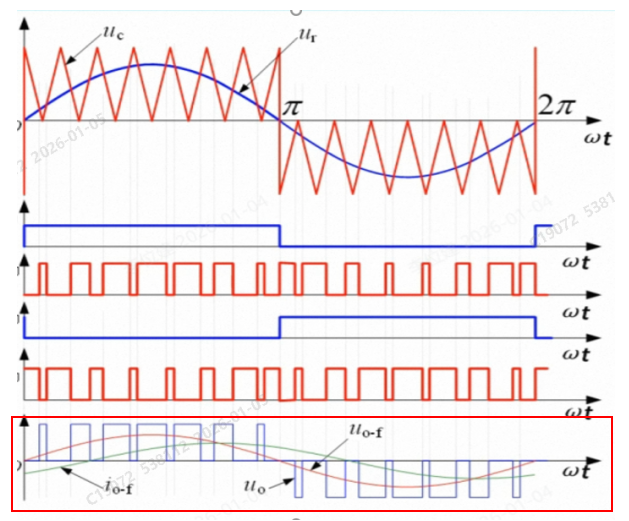

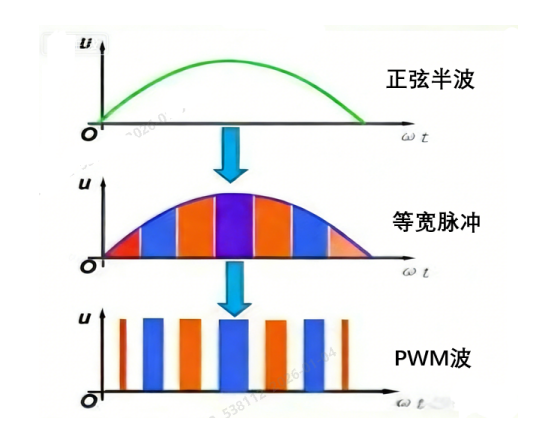

下图为通过比较法生成的 PWM 信号，核心生成规则如下（红框内为最终输出的 PWM 波形）：

当调制波幅值 > 载波幅值时，比较器输出高电平；

当调制波幅值 < 载波幅值时，比较器输出低电平。

伞状阶次形成机理

通过计算傅里叶系数可得到： PWM 波的谐波分量集中在 “载波频率±调制波频率的整数倍” 处

时域描述：实际 PWM 中，脉冲的宽度随调制波变化等效为 “高频载波被调制波‘ amplitude 调制’”，数学上可近似表示为

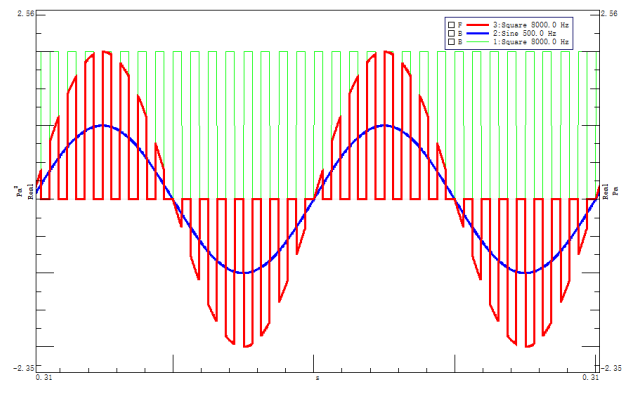

波形演示可通过L MS 进行进行合成，红色线是调制波形

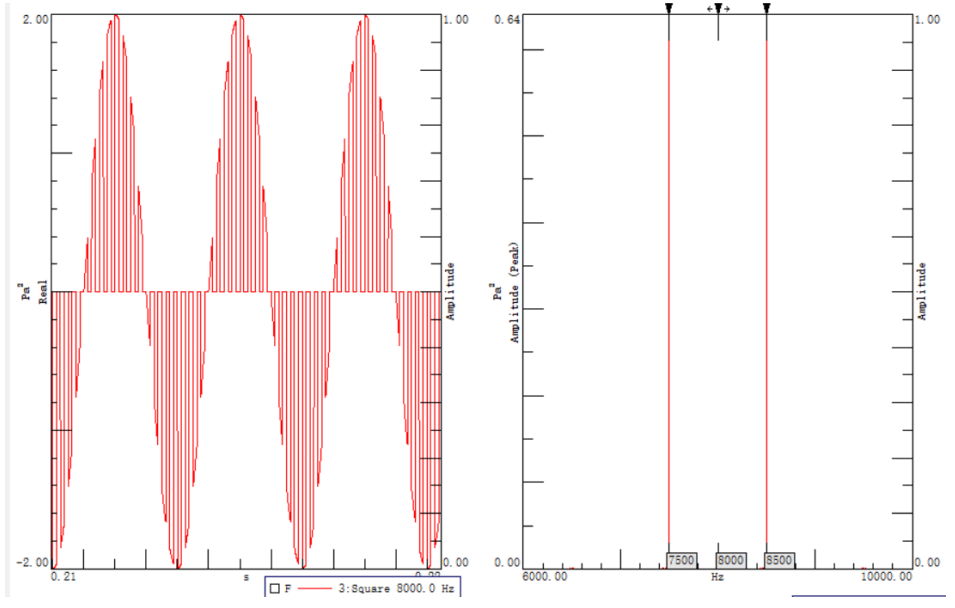

频域描述：两个时域信号相乘，在频域上对应 “频谱的卷积”（即 “频率成分的叠加 / 偏移”）频域卷积的效果是都向左右各平移 f m 的距离，下图是载波频率为8 000H z，调制频率为5 00H z调制信号的F FT 变换。

PWM 噪声解决方案

首先开关频率不能设置太低，过低对NVH 性能影响加大，且声学包对低频吸声效果较差，且在人耳敏感区域，一般为1 0K 左右

随机PWM 的应用：固定 PWM 载波频率的问题PWM 调制用的是固定高频载波（比如 10kHz），这会导致开关噪声的能量会集中在载波频率及附近的边频上；高频开关噪声会被放大，NVH 表现变差。若改变开关频率，或改变开关器件的导通位置（比如让开关时刻 “随机” 一点），就能让原本集中在固定频率的能量，分散到更宽的频率范围里

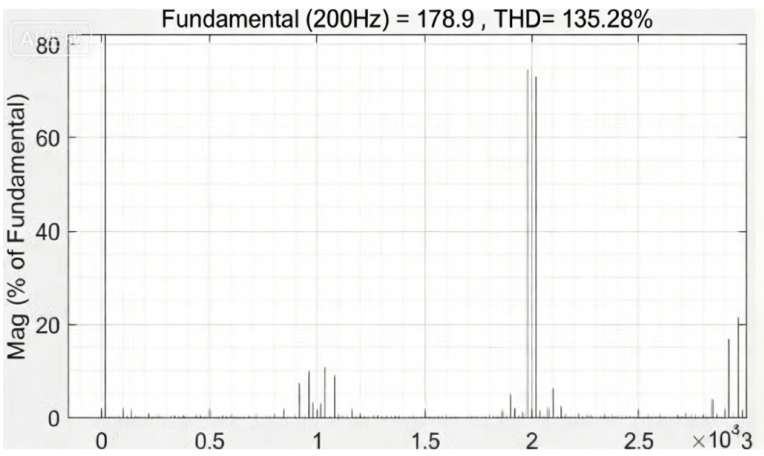

固定 PWM 频率

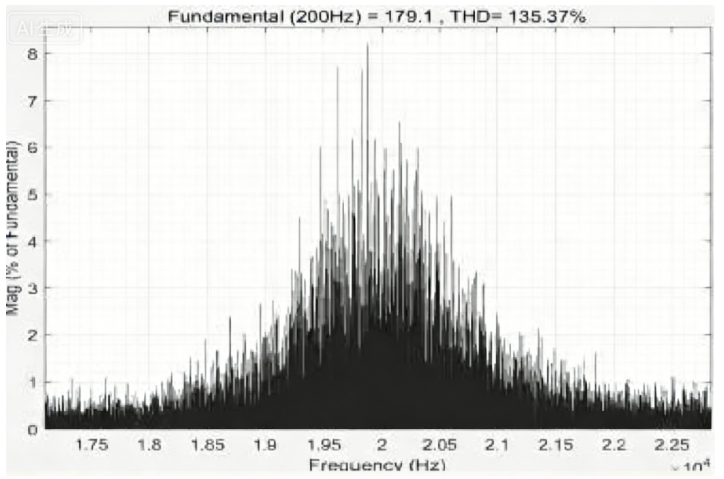

随机 PWM 频率
