Fluent入门验证案例 | 两平行表面的辐射仿真

CFD仿真库

7月前浏览686

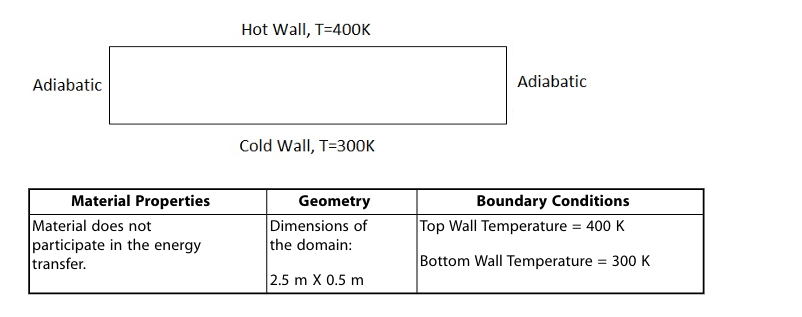

本案例为入门案例，对两平行面展开辐射仿真。本案例利用Fluent中的湍流模型与能量方程，进行仿真计算。并对归一化温度进行监测，与文献的计算结果进行比较，实现对仿真计算准确性的验证。适合fluent初学者练手使用。

1 workbench 设置

本案例具体设置如下图：

workbench设置示意图

2 FLUENT 设置

2.1 General设置与网格导入

首先导入网格，然后勾选为稳态计算，并选择压力基求解器。

通用计算设置示意图

2.2 材料设置

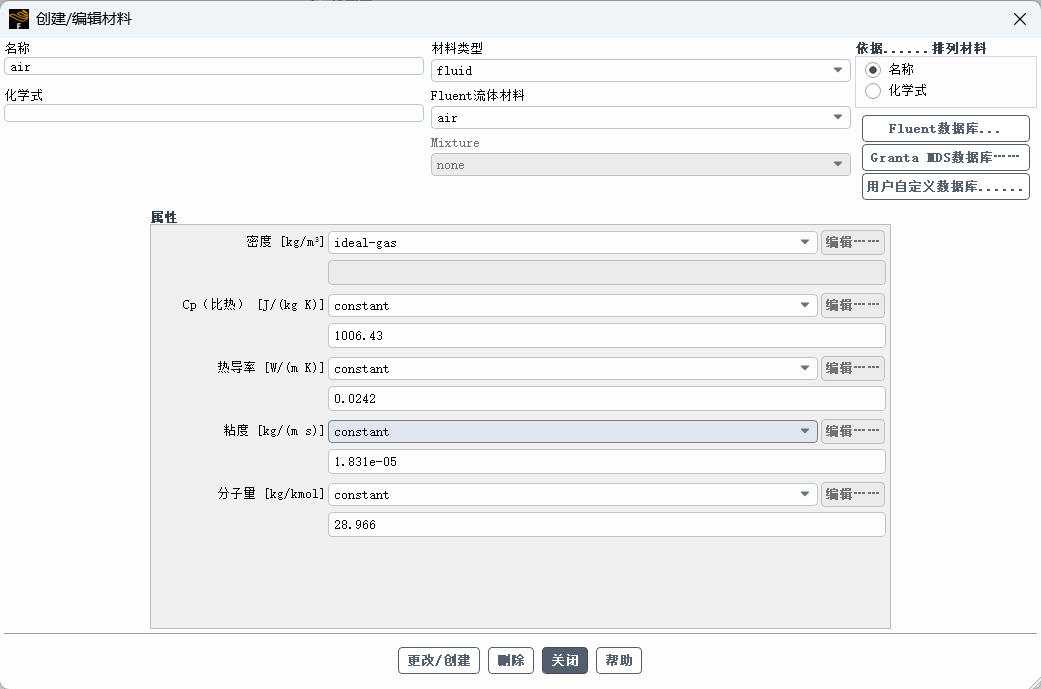

依据相关文献中的数据，对材料进行设置，采用理想气体，比热为1006.43，热导率为0.0242，粘度为1.831e-5，分子量为28.966，相关设置如下如所示：

流体材料参数设置示意图

2.3 模型设置

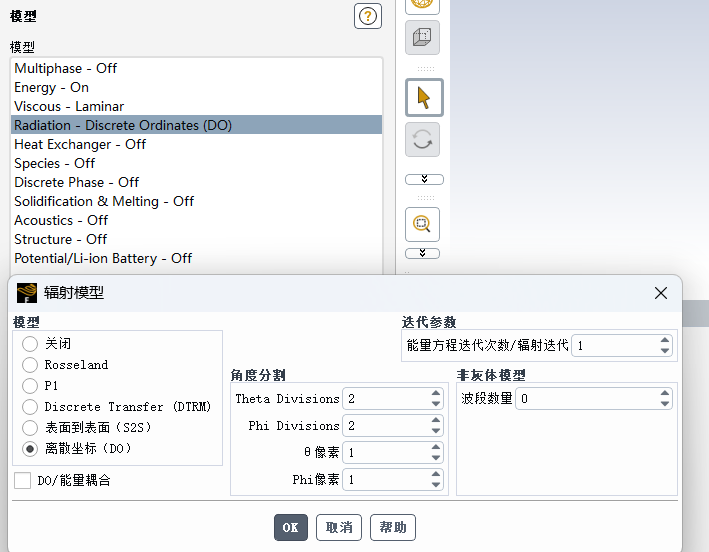

本案例所选用的模型为层流模型，并打开辐射方程，相关设置如下图所示：

模型设置示意图

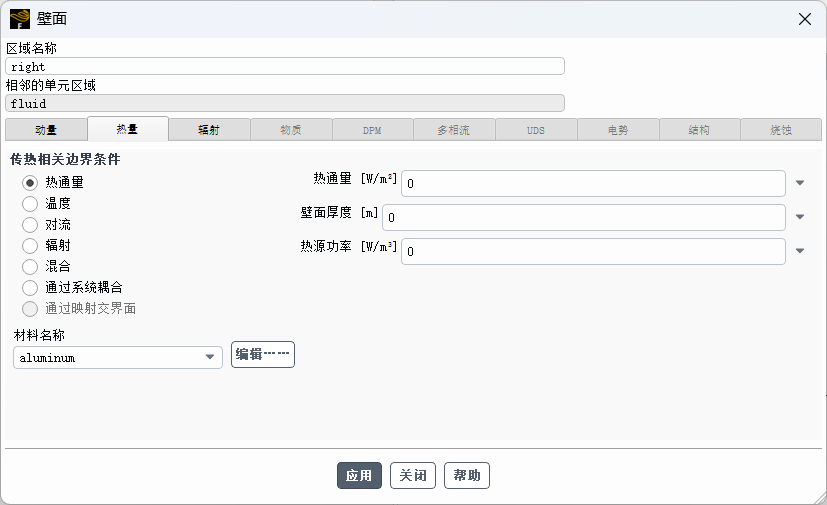

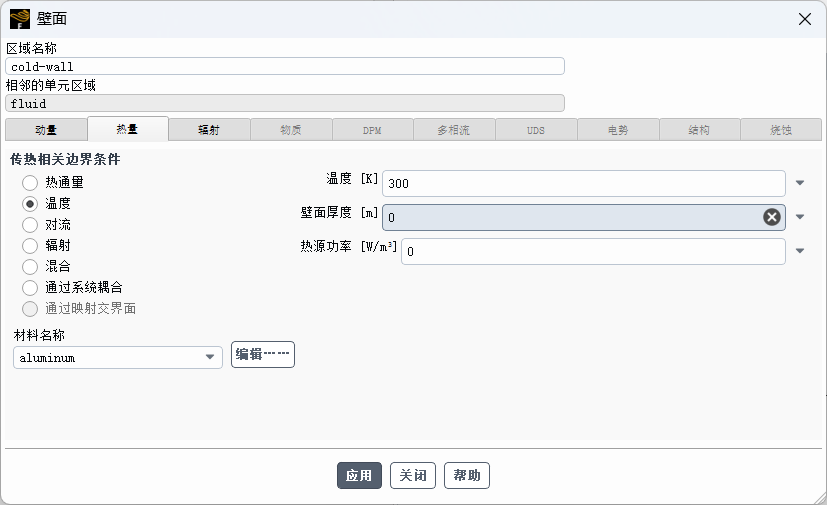

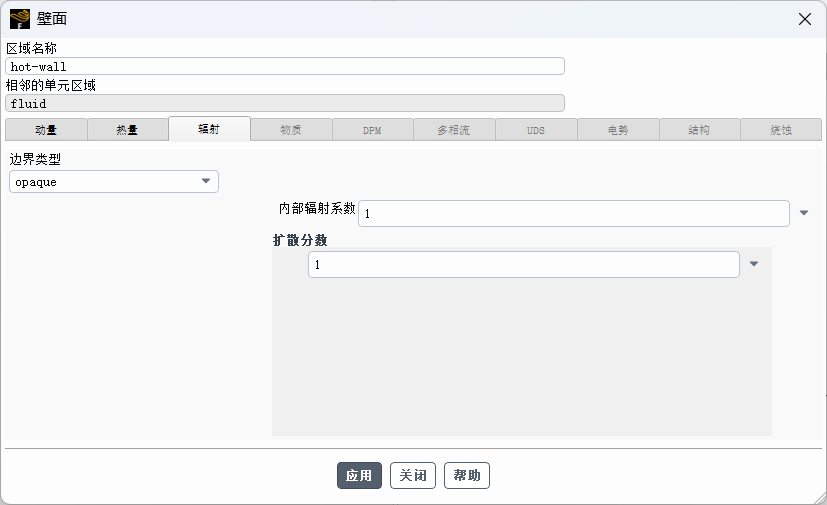

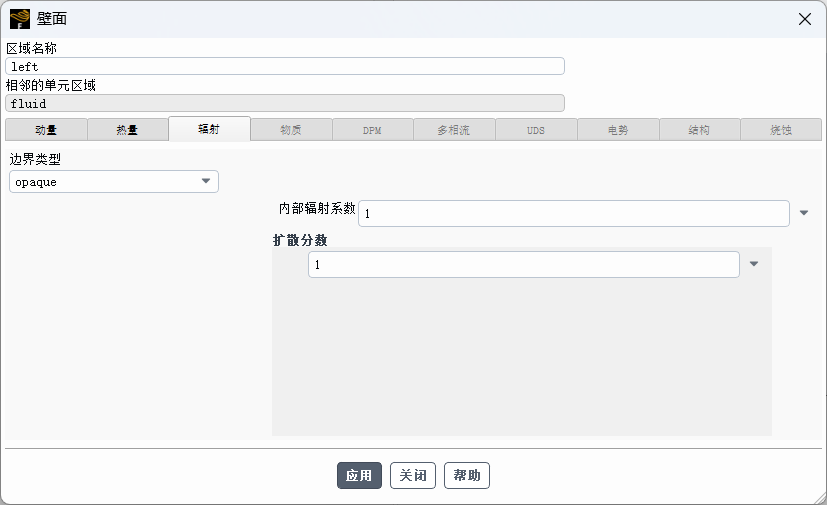

2.4 边界条件设置

具体设置如下图：

2.5 初始化设置

进行混合初始化设置，具体设置如下图：

混合初始化设置示意图

2.6 计算设置

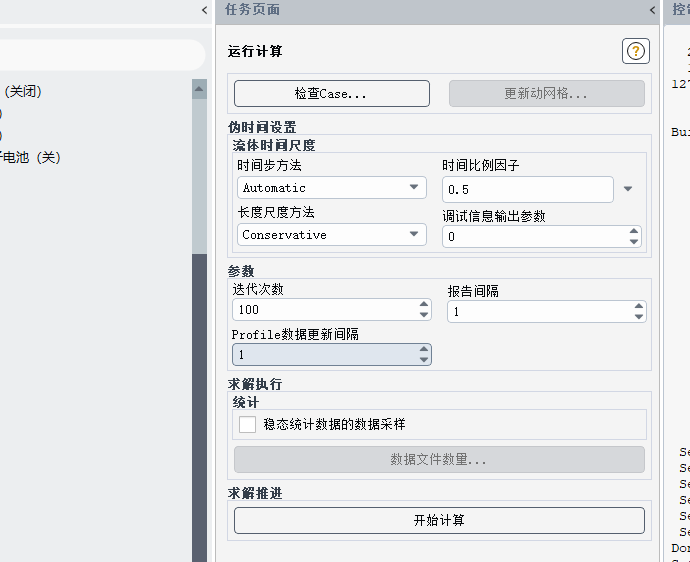

此处进行的计算设置如下：

运行计算设置示意图

3 后处理结果

3.1 后处理结果

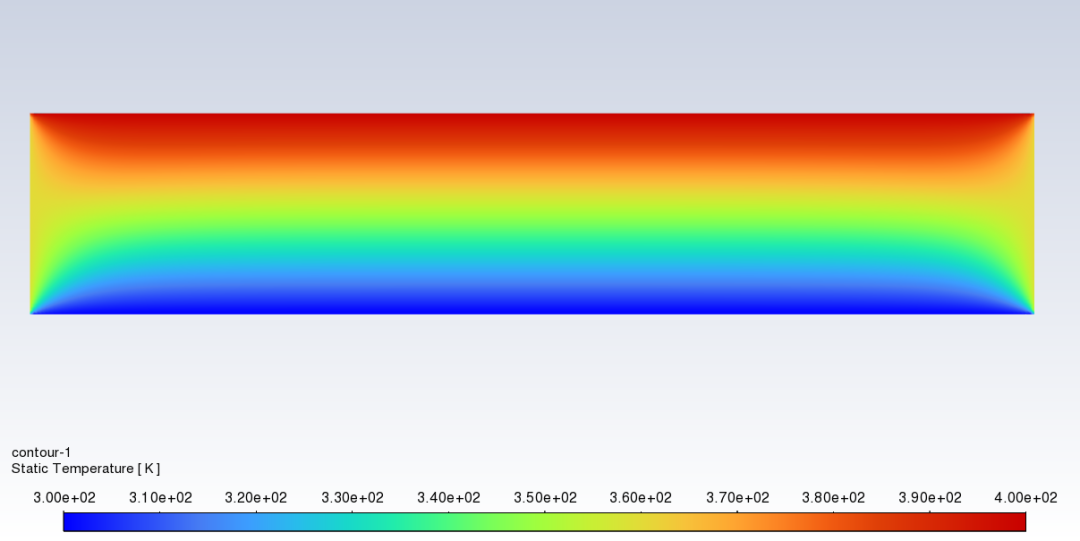

对仿真计算结果进行可视化处理，其温度云图如下图所示：

温度可视化云图

3.2 计算结果对比

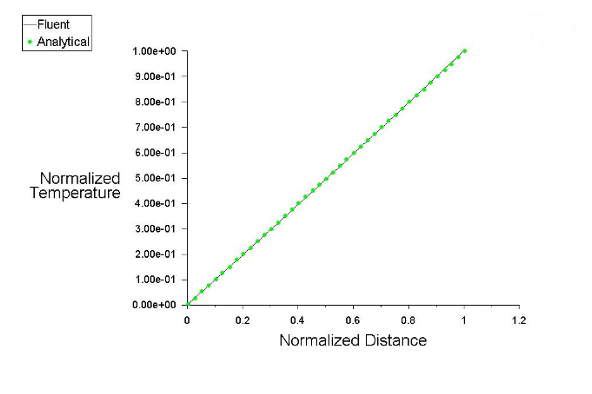

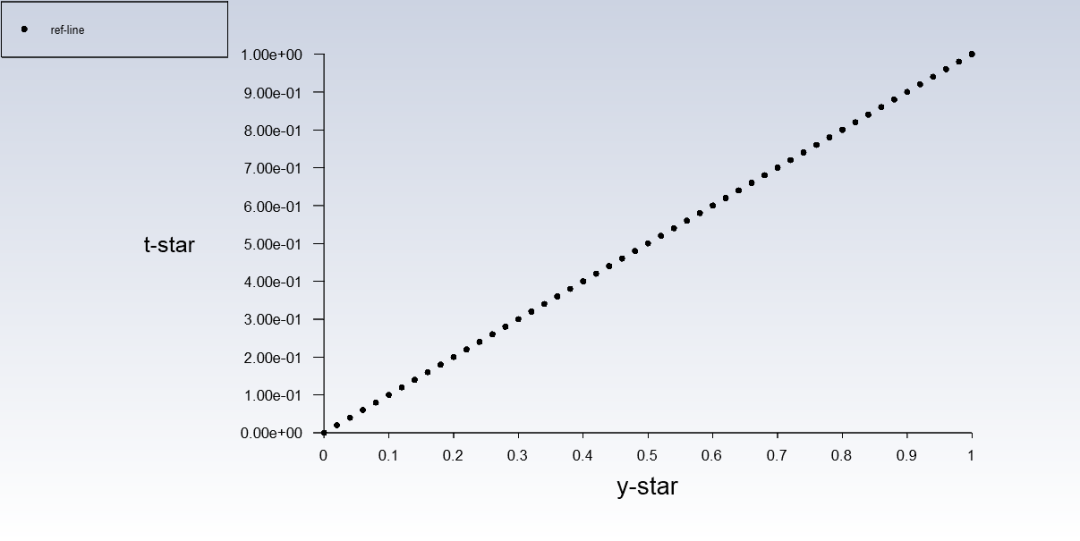

对归一化温度进行计算，可以得到如下图所示的结果，由图可以发现，该结果与Fluent官方案例的结果一致：

归一化温度仿真计算结果

归一化温度文献计算结果
