EMC常见问题整改流程及经验总结！

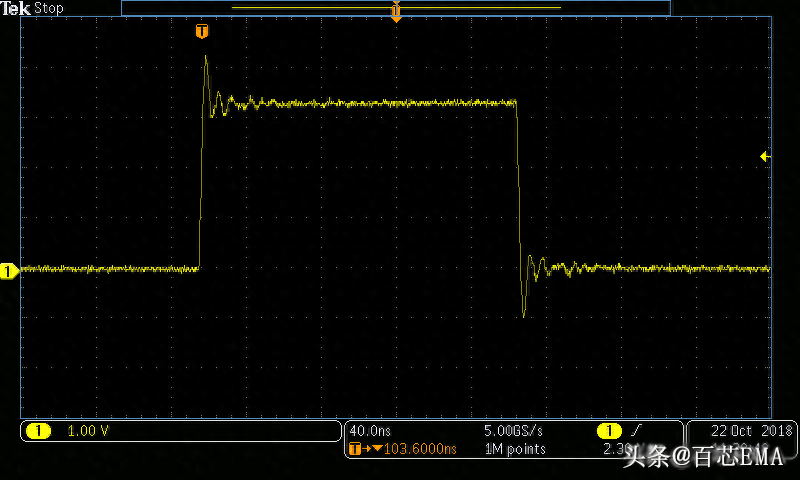

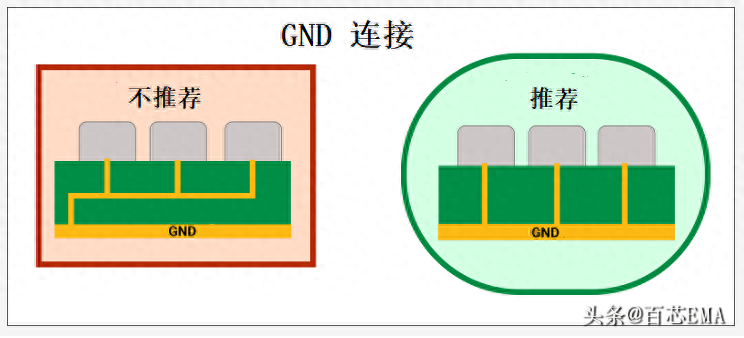

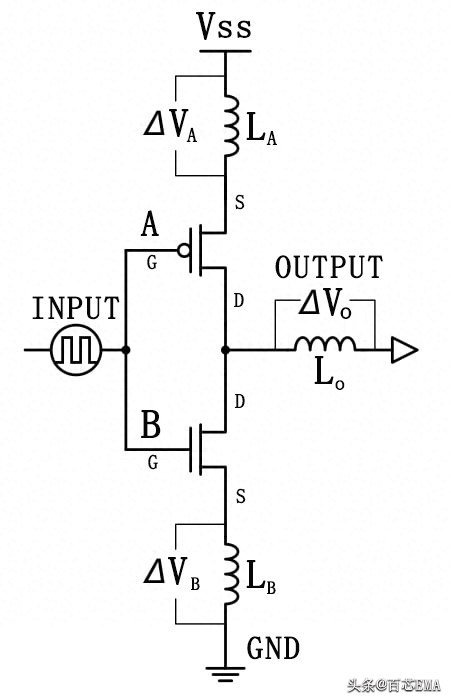

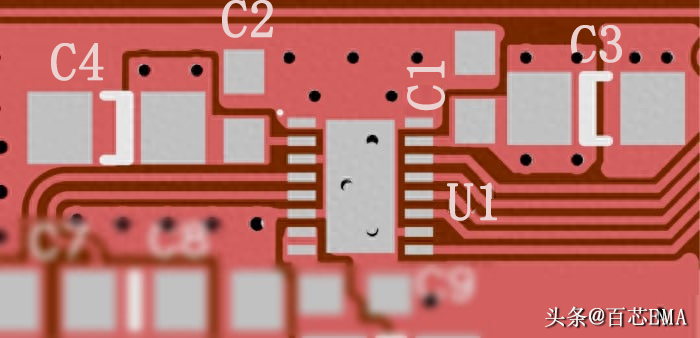

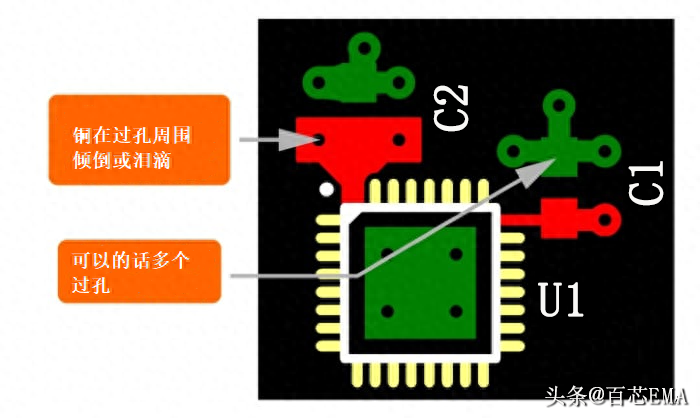

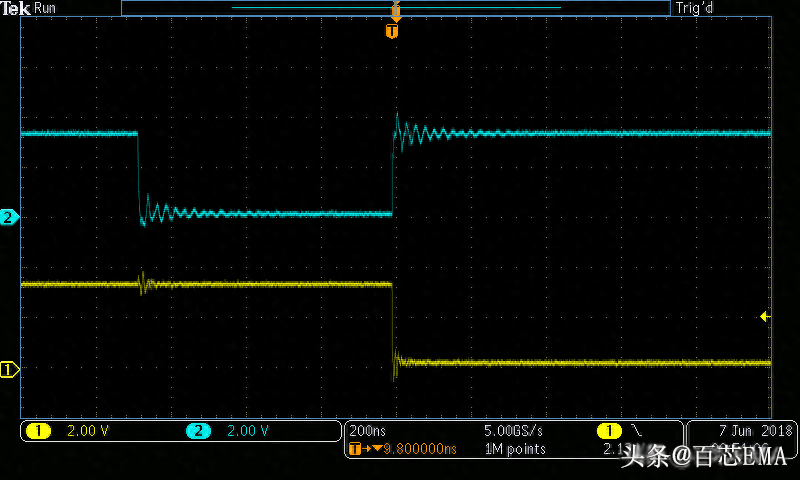

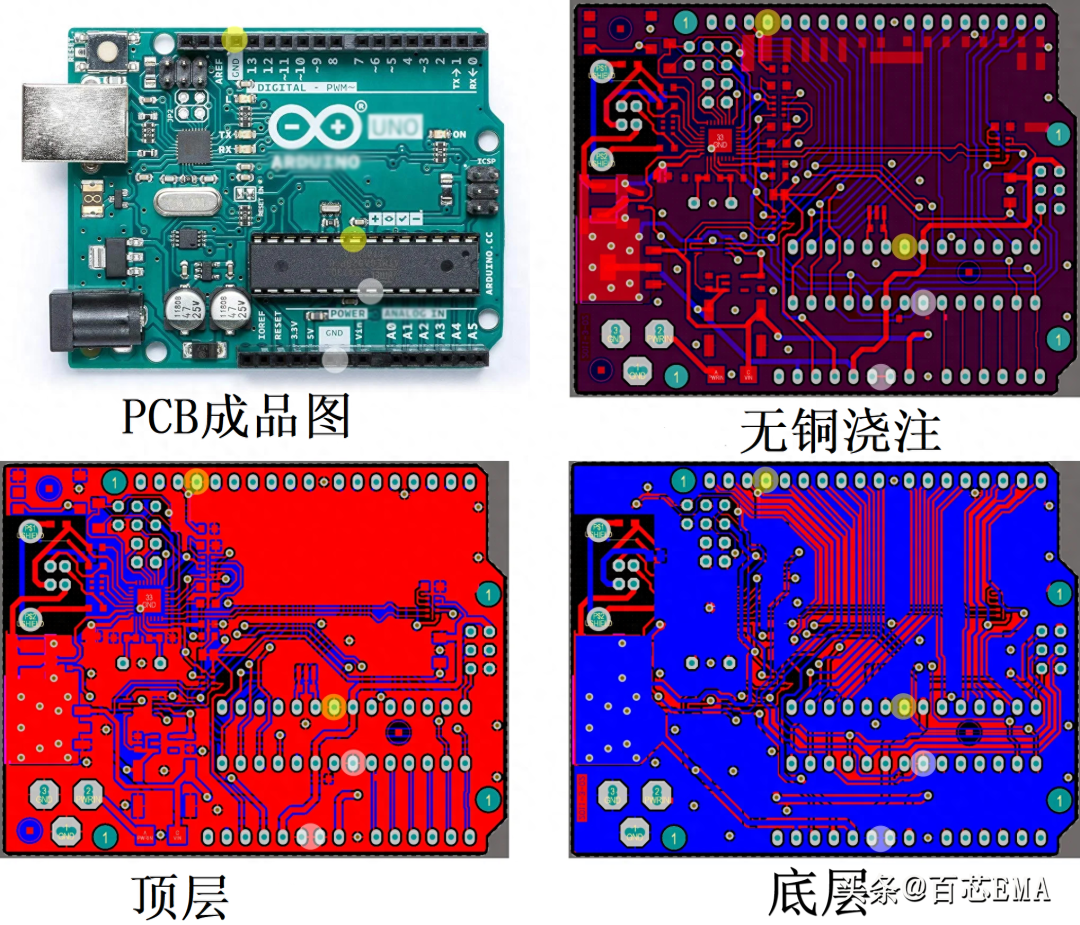

EMC（电磁兼容性）问题整改是产品开发中关键的一环，涉及辐射发射（RE）、传导发射（CE）、抗扰度（ESD、EFT、Surge等）等方面。以下是系统化的整改流程及经验总结，帮助高效解决问题。一、EMC问题整改流程1. 问题定位与分析明确测试失败项：辐射超标（RE）？传导超标（CE）？抗扰度失效（如ESD重启）？记录超标频点（如30MHz、100MHz等）和幅度（dBμV/m）。复现问题：在实验室或预测试环境中复现故障，确保问题可稳定重现。初步排查：检查接地、屏蔽、滤波等基础设计是否合理。使用近场探头（Near-Field Probe）定位干扰源（如时钟线、电源芯片、高速接口等）。2. 干扰源识别频谱分析：用频谱仪分析超标频点，判断干扰来源（如开关电源的开关频率、CPU时钟谐波等）。关键信号排查：检查高频信号（如CLK、DDR、USB、HDMI等）的布线、端接和屏蔽情况。电源噪声分析：检查DC-DC电源、LDO的纹波和噪声，确认是否耦合到信号线。3. 整改措施实施（1）辐射发射（RE）整改优化PCB布局：高频信号远离板边，缩短走线长度，避免形成天线效应。关键信号（如时钟线）加包地处理，减少辐射环路。增强屏蔽：增加金属屏蔽罩（Can Shield）覆盖敏感电路或干扰源。检查机箱缝隙，确保良好搭接（使用导电泡棉、簧片等）。滤波措施：在信号线上加磁珠（Ferrite Bead）、共模扼流圈（CMC）或π型滤波电路。电源入口加滤波电路（如LC滤波、TVS管）。（2）传导发射（CE）整改电源滤波优化：在AC/DC输入端增加X电容、Y电容和共模电感。检查接地是否良好，避免地环路引入噪声。线缆处理：使用屏蔽线缆，并确保屏蔽层360°端接。在接口处加滤波磁环（Ferrite Core）。（3）抗扰度（Immunity）整改ESD问题：增加TVS管、ESD防护芯片（如USB/HDMI接口）。优化接地设计，确保ESD电流有低阻抗泄放路径。EFT/Burst问题：电源线加共模滤波，信号线加TVS或RC滤波。Surge问题：使用气体放电管（GDT）、压敏电阻（MOV）进行防护。4. 验证与回归测试局部验证：在整改后，先进行预测试（如近场扫描）确认措施有效。正式测试：返回EMC实验室进行标准测试，确保全面达标（如CISPR 32、IEC 61000-4系列）。文档记录：记录整改措施、测试数据，形成EMC设计规范，避免后续产品重复问题。二、EMC整改经验总结1. 高频信号是主要干扰源时钟信号（如CPU、DDR、USB时钟）是辐射超标的常见原因，需重点优化布线、端接和屏蔽。高速差分信号（如HDMI、USB3.0）需严格阻抗控制，避免共模噪声辐射。2. 电源完整性影响EMC性能开关电源（如Buck、Boost）的开关噪声易耦合到信号线，需加强滤波（如π型滤波）。地平面分割不合理会导致共模噪声，建议采用单点接地或混合接地策略。3. 屏蔽与接地是关键机箱、线缆、连接器的屏蔽必须完整，避免“缝隙泄漏”。接地阻抗要低，避免形成“天线”效应（如浮地设计需谨慎）。4. 滤波要“对症下药”低频噪声（如50Hz工频干扰）用大电感滤波。高频噪声（如100MHz以上）用小电容或磁珠滤波。5. 测试与调试技巧近场探头：快速定位干扰源（如某颗IC或某条走线）。频谱分析仪+天线：确认整改后辐射是否降低。临时措施验证：如用铜箔胶带临时屏蔽，确认是否有效再优化结构设计。三、经典案例参考案例1：HDMI接口辐射超标问题：HDMI线在1GHz附近辐射超标。原因：差分对阻抗不匹配，屏蔽层接地不良。整改：优化PCB差分对阻抗（100Ω）。使用双层屏蔽HDMI线，并确保360°端接。在TMDS信号线上加共模扼流圈（CMC）。案例2：电源传导噪声超标问题：AC/DC电源在150kHz~1MHz传导超标。原因：输入滤波不足，共模噪声耦合。整改：增加X电容、共模电感。优化PCB布局，缩短高频回路。四、总结EMC整改需要系统性思维：定位干扰源 → 优化设计 → 滤波/屏蔽 → 验证测试。高频信号、电源噪声、接地不良是三大常见问题。近场探头+频谱仪是高效调试工具。记录整改经验，形成规范，避免重复踩坑。来源：电磁兼容之家
