HyperStudy_使用 HyperView 结果数学积分来提取输出响应HS-1515
了解如何使用HyperView Results Math设置研究并添加模型，以提取输出响应。
在开始之前，请将本教程中使用的模型文件从/HS-1515/ 复 制到您的工作目录。
HyperView Results Math Integration使您能够编写一个.xml文件，用于查询求解器输入和输出文件，然后在HyperStudy中提取输出响应。此路由查询结果的速度更快，并且比readsim functions更快地提取一组Element或节点的输出响应。
一、执行研究设置
1.启动HyperStudy。
2.通过以下方式开始新研究：
a)在菜单栏中，单击File>New。
b)在功能区上，单击。
3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。
4.转到Define Models步骤。
5.添加Parameterized File模型。

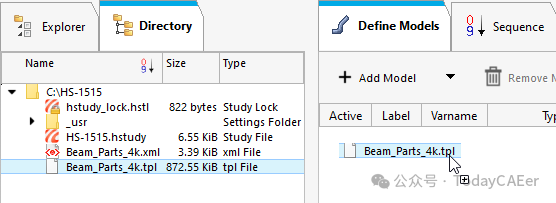

a)从Directory中，将Beam_Parts_4k.tpl文件拖放到工作区中。
Note： 需要将.xml文件复 制到每个run目录。新的批处理文件会将.xml文件复 制到每个目录，然后执行需要注册的OptiStruct作业。
b)在Solver Input File列中，输入Beam_Parts_4k.fem。
这是HyperStudy在任何评估期间写入的求解器输入文件的名称。
c)在Solver execution script列中，选择OptiStruct（os）。
6.定义模型依赖关系。

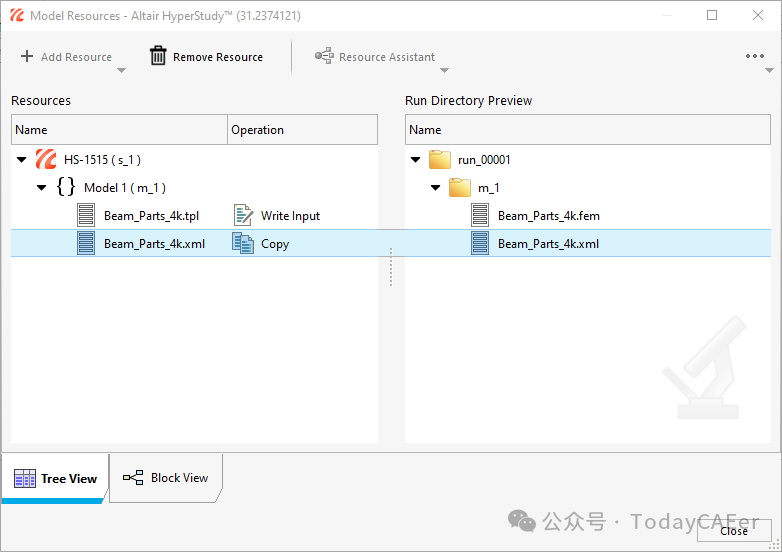

a)单击Model Resources。
b)选择Model 1（m_1）。
c)在Model Resource对话框中，单击Resource Assistant>Add Gold。
d)在Select File对话框中，导航到您的工作目录并打开Beam_Parts_4k.xml文件。
e)将Operation设置为Copy。
f)单击Close。
7.单击Import Variables。
从Beam_Parts_4k.tpl文件导入两个输入变量。
8.转到Define Input Variables步骤。
9.查看输入变量的下限和上限范围。
二、执行试运行
1.转到Test Models步骤。
2.单击Run Define。
在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1目录包含输入文件，该文件是试运行的结果。
三、创建和评估输出响应
在此步骤中，您将创建两个输出响应：Part 22和Part 24。
1.转到Define Output Responses步骤。
2.创建Part 22输出响应。
a)从目录中，将位于approaches/setup_1-def/run__00001/m_1中的Beam_Parts_4k.xml文件拖放到工作区中。

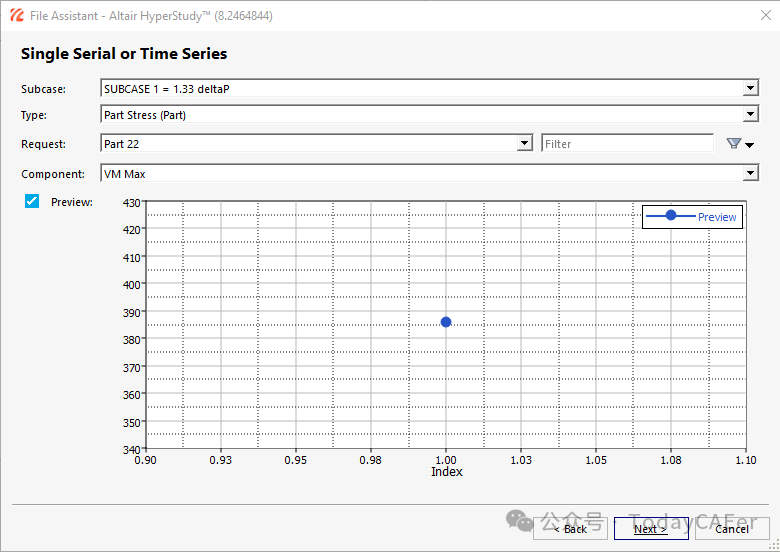

b)在File Assistant对话框中，将读取技术设置为Altair® HyperWorks®（ResultModule XML Reader），然后单击Next。
c)选择Single Item in a Time Series，然后单击Next。
d)定义以下选项，然后单击Next。
将Subcase设置为SUBCASE 1 = 1.33 deltaP。
将Type设置为Part Stress（Part）。
将Request设置为Part 22。
将Component设置为VM Max。

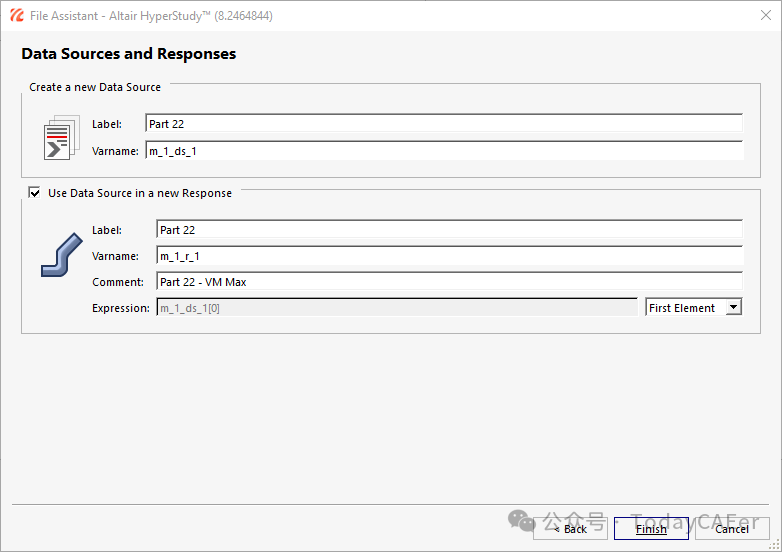

e)标记输出响应Part 22。
f)将表达式设置为First Element。
g)单击Finish。
3.Part 22输出响应将添加到工作区。
4.通过重复步骤2创建Part 24输出响应。
a)将请求更改为Part 24。
5.单击Evaluate以提取响应值。
