【NVH科普-13】车身NVH开发的“校准尺”：模态相关性分析，让电脑模拟和实际车身“对齐”

车企用CAE模拟车身NVH时，最怕“电脑里算得好，造出来却不对”——而车身模态相关性分析技术，就是给模拟模型“校准”的工具：让电脑里的数字模型，和真实车身的振动特性尽量一致，从源头提高NVH开发的成功率。而MAC值（振型相关系数） 就是衡量“模拟模型”和“真实车身”振动形态相似度的核心指标。

MAC值是0~100%的评分：

• • 它代表“电脑FEA模拟模型的振型”和“真实车身振型”的重合度——比如MAC值=90%，说明两者振动的“形态”有90%的相似度；
• • 行业里，前五阶车身模态的MAC值要达到85%以上，同时频率误差控制在10%以内，才算模拟模型“及格”。

二、模态相关性分析：靠MAC值给模拟模型“精准校准”

整个过程像给模拟模型做“靶向修正”：

1. 1. 测真实车身的“振动基准”
   用试验设备测出真实车身的振型（比如是“整体弯曲”还是“局部扭转”）和频率，作为“参考标准答案”。
2. 2. 算模拟模型的MAC值
   对比“FEA模拟模型的振型”和“真实振型”，算出两者的MAC值——这一步是给模拟模型“打分”。
3. 3. 修正模型误差
   如果MAC值不足85%、频率误差超10%，就调整模型的刚度、质量参数：比如某段骨架模拟刚度偏低，就把参数调大，让模拟振型更贴近真实车身。

三、这么做的价值：开发前期就锁死“模拟准度”

要是跳过这一步，会出现“电脑里算着‘这车很安静’，造出来却抖得厉害”的返工困境；而通过MAC值+模态相关性分析：

• • 模拟结果更可信：后续的隔音、结构优化方案，能精准匹配真实车身的振动特性；
• • 少花冤枉成本：不用等样车造好才发现问题，提前在设计阶段把误差消掉。

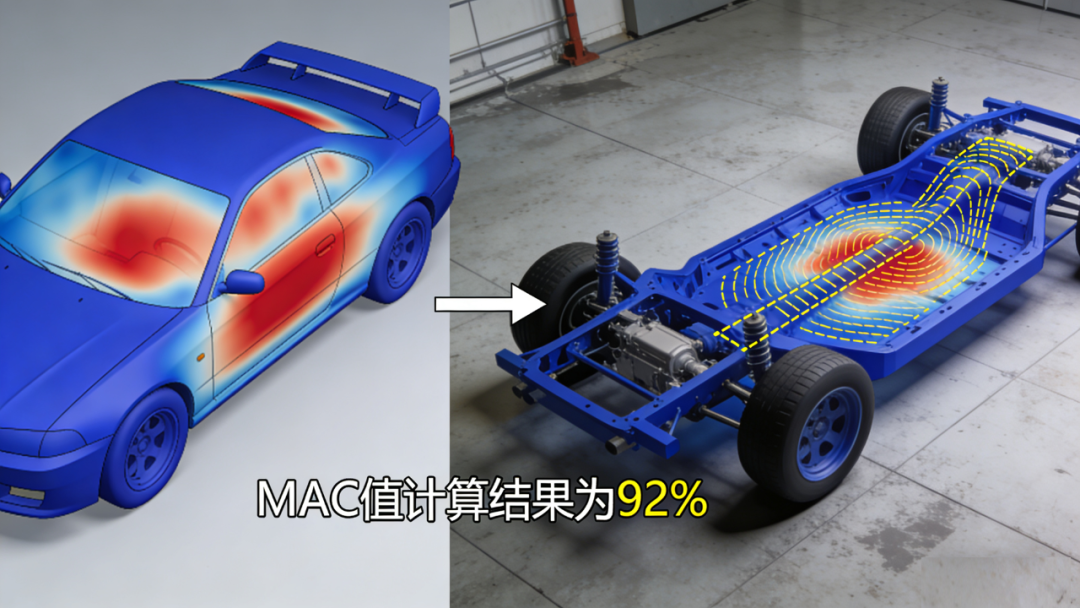

比如某款车的初始FEA模型，与真实车身的MAC值仅70%、频率误差15%——经模态相关性分析修正后，MAC值提升至92%，后续NVH优化方案落地后，真实车的振动问题直接精准解决。
