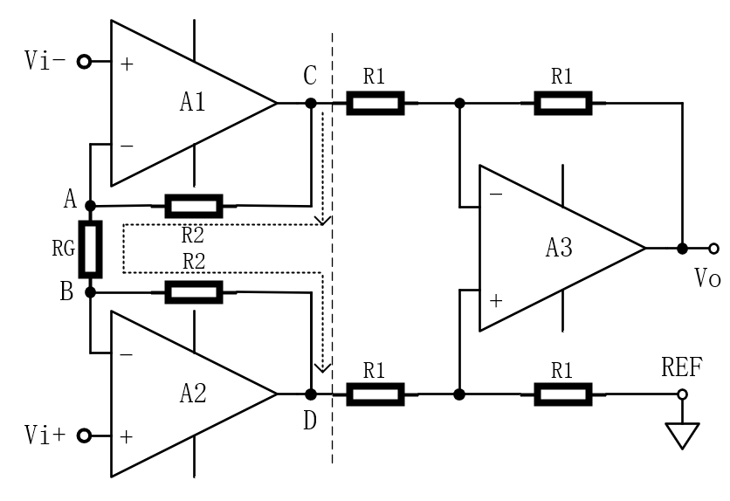

仿真分析仪表放大器共模抑制比！

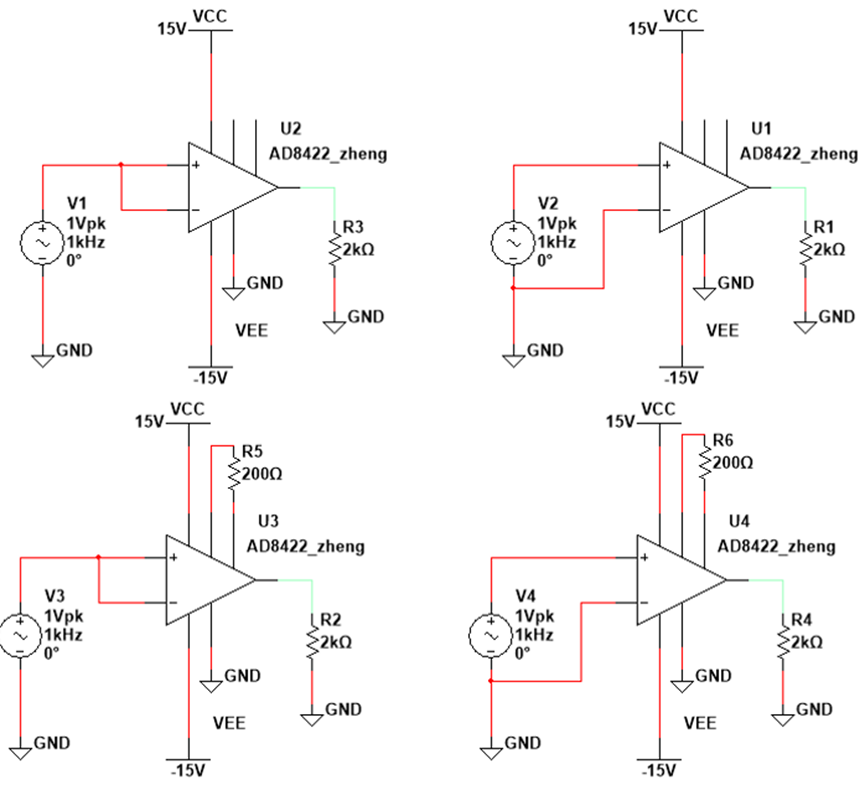

图 2-29 所示为 AD8422 的 CMRR 仿真原理图。左上角电路用于仿真在放大倍数为 1 条件下的共模放大倍数，即对两个输入端同时施加幅值与相位相同的共模信号，测量输出端的响应；右上角电路用于仿真同样放大倍数为 1 时的差模放大倍数，即对两个输入端施加等幅反相的差模信号。通过上述两组仿真结果，并结合《运放密集》视频课程中对共模抑制比定义及计算公式的介绍，即可得到 AD8422 在放大倍数为 1 时的 CMRR 随频率变化曲线。

采用相同的仿真思路，图 2-29 左下角与右下角分别给出了放大倍数为 100 时的共模放大倍数与差模放大倍数仿真电路。通过对这两种工况下输出幅值的频域分析，可进一步计算并得到 AD8422 在高增益条件下的 CMRR 与频率关系曲线，从而评估其在不同增益设置下的共模抑制能力。

图2-29 AD8422的CMRR仿真原理图

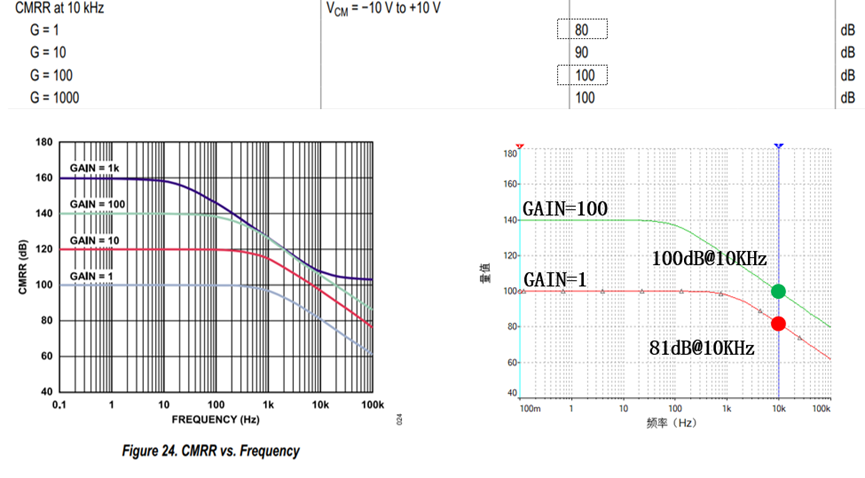

图 2-30 给出了对应的仿真结果。可以看到，右图仿真所得的 CMRR 曲线与 左图AD8422 数据手册中给出的典型特性曲线高度一致，验证了仿真模型与分析方法的正确性。例如，在 10 kHz 频率处，当放大倍数为 1 时，CMRR 约为 81 dB；当放大倍数提高至 100 时，CMRR 提升至约 100 dB，该结果与手册参数基本一致。

图2-30 AD8422的CMRR仿真结果

需要特别指出的是，仪表放大器的共模抑制比通常随放大倍数的增加而提高，这一特性为高抗干扰模拟前端的设计提供了重要参考方向。在实际电路设计与系统优化过程中，应充分结合器件手册中的性能曲线与应用建议，通过合理选择放大倍数及外围参数配置，最大限度地发挥仪表放大器的共模抑制性能，从而提升整体系统的信号质量与稳定性。
