为什么PCB都是2，4，6偶数层？而不是3，5，7奇数层？

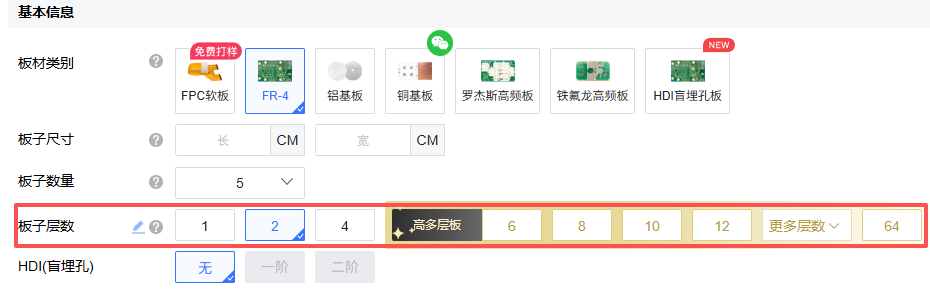

答案当然是：工艺上能做，但现实中大家普遍选择不做。
01
偶数层工艺成熟简单

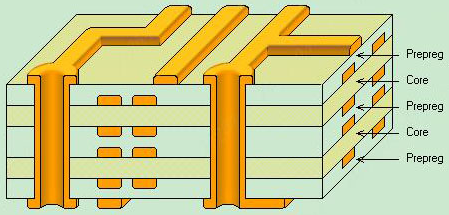

对于偶数层板，比如4层板、6层板，它们的生产流程已经非常成熟：通过压合工艺将多张芯板与半固化片（PP）及铜箔结合，然后送进高温高压的压合机一次性压合成型。这个过程稳定，次品率低。
奇数层板，比如3层板或5层板，破坏了成对压合的自然节奏。为了实现它，工厂必须采用非常规方法。最常用的土办法是：做一个假的偶数层。
例如，你需要一个5层板，工厂实际会按6层板来制作，其中有一层是完全不加任何线路的空白信号层，或者干脆就用一张额外的芯板材料来充数，只为满足成对的物理结构。这相当于你点了一碗牛肉面，老板却不得不煮两碗，然后倒掉一碗的面，只把牛肉给你，这无疑造成了材料的直接浪费，也增加了操作的复杂性。
工艺一变，所有的生产参数——压力、温度、压合时间、对位精度——都得重新调试和验证。这需要专门的工程师跟进，反复试错，不仅拉长了交期，成本更是蹭蹭往上涨。对于工厂和咱们客户来说，这都是笔不划算的账。
02
奇数层容易翘曲

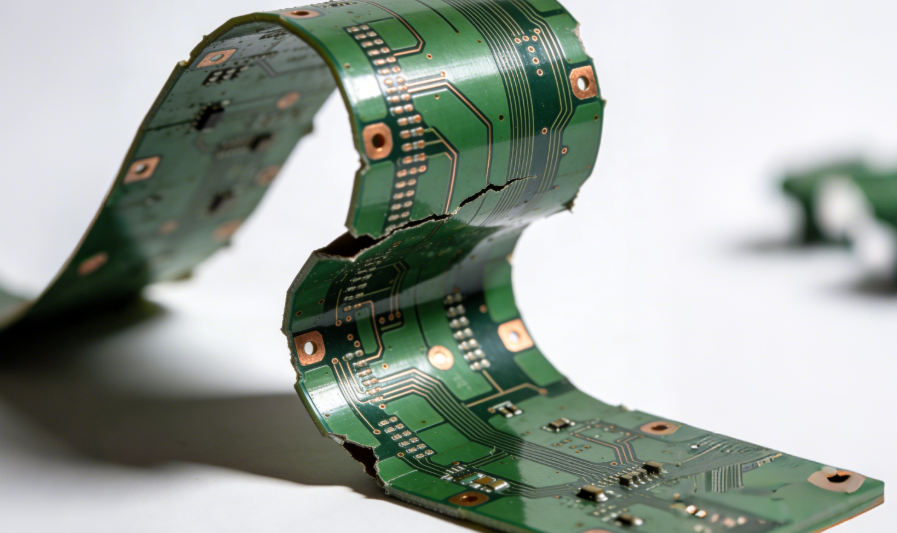

PCB板是由树脂基材（如FR-4）和铜箔组成的。这两种材料的热膨胀系数不同，受热冷却时，收缩的幅度不一样。在多层板压合后冷却的过程中，这种内应力的不平衡就会导致板子弯曲，咱们的专业术语叫翘曲。
偶数层板结构对称。想象一下它的叠层：从上到下可能是信号-地-电源-信号。它的材料分布和铜的分布是相对均衡的，受热时各方向受力相对抵消，不易翘曲。
而奇数层板不对称。 它的叠层可能是信号-地-信号。你会发现，中间是完整的地层，而上下两层是走线层，铜的分布严重不均。在经历高温的回流焊时，更容易发生扭曲变形。
板子一翘曲，就麻烦了，会产生虚焊、连锡，导致贴片良率暴跌，长期使用中，持续的应力可能导致焊点疲劳开裂，严重翘曲的板子可能无法顺利装入机壳，甚至损坏连接器。
03
偶数层有利于高速信号
这涉及到高速电路信号的完整性和阻抗控制。
1、参考平面不完整：在高速数字电路（如DDR内存、高速串行总线）和射频电路中，关键信号线都需要一个完整、无分割的参考平面（通常是地平面或电源平面）来为其提供清晰的回流路径，并保持稳定的特性阻抗。

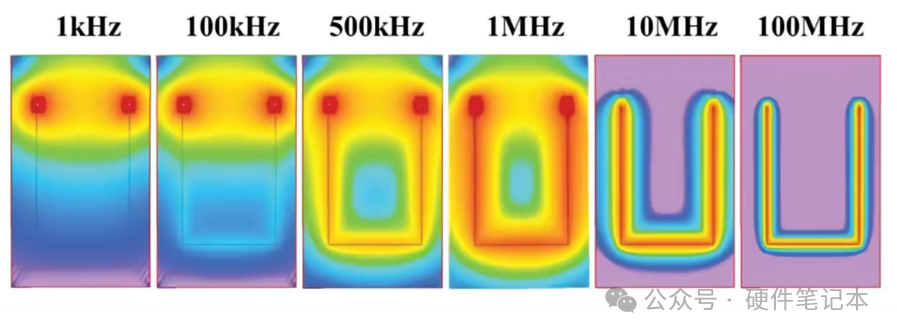

可以参考我之前写的这篇文章，点击下图进行链接：
偶数层板很容易实现（如4层板的Top-GND-Power-Bottom），而奇数层板缺乏一个紧邻的完整参考平面，导致信号回流路径混乱，电磁干扰EMI急剧增加，信号质量变差。
2、无法控制阻抗：高速PCB的走线都需要进行精确的阻抗计算（如50Ω、100Ω差分）。阻抗由线宽、介质厚度、介电常数共同决定。偶数层板的叠构是对称且平衡的，上下层信号线的介质环境一致，更容易设计和加工出符合要求的阻抗线。
曾经也见过有人为了省成本，把本该用4层板的设计硬生生压缩到2层板上跑DDR信号，功能也许能调通，但那是在走钢丝。 信号质量、抗干扰能力、长期稳定性都大打折扣。这种产品用在消费级玩具上可能侥幸过关，但绝对过不了汽车电子、工业设备对可靠性的严苛测试。奇数层板在电气性能上的劣势，和这个例子有相似之处。
当然，世事无绝对。在一些对空间和重量有极端要求（如某些航天、军工或微型穿戴设备）的领域，或者某些非常特殊的射频模块中，你或许能看到奇数层PCB的身影，但这并不多见。对于绝大多数消费电子、工业控制、通信设备而言，基本上都是用的偶数层。
大家还有没有其它的看法？
