电路不出意外的话还是出意外了。。。

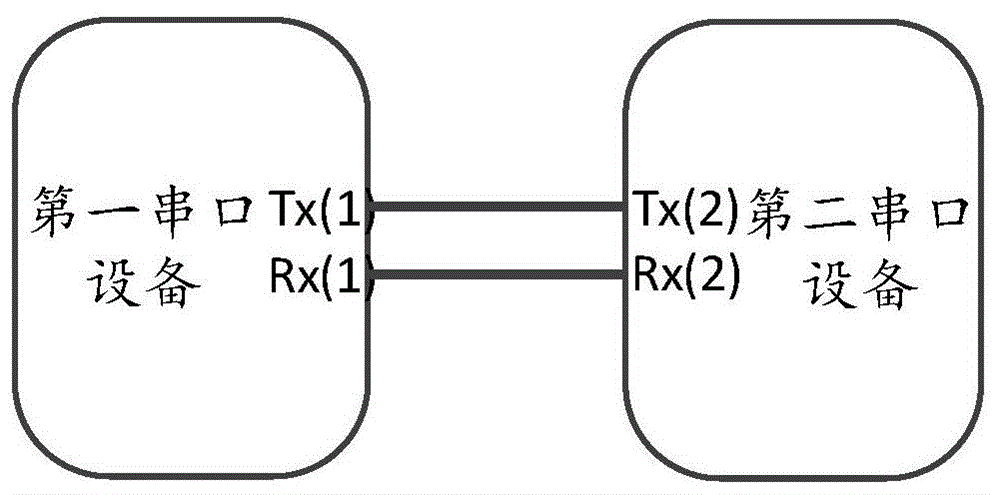

电路不出意外的情况下还是出意外了。。。这不，封装又画错了，不过这还算好的，有办法补救，谁让我练得一手飞线的好本事。刚接触电子时傻不拉几的，把需要通讯的两个串口模块之间如下直接相连，导致设备通讯失败。 据说这是射频电路，不过我很是好奇，多么优秀的产品配得上这么抽象的设计。。。这是火箭还是导弹？探讨一下，看着好有年代感却不一般，好像是盖起来的大楼一样，凌乱中透露着整齐，这个设计工程师是不是以前在瑞士干过钟表生意，怎么表里表气的？
硬件工程师的乐观：当事情变得困难的时候，是不是也说明了要到拐点了，故事虽然总是波荡起伏，但最终都会逐渐收敛！
“我炸过的电容比你吃过的盐都多”什么玩意，好吧。。看过那么多次电容炸，这次最过瘾，冒着烟有点像烧煤的火车在疯狂的赶路，听着有点像电机在调速，电容烧了这么久，这板子不简单，看着这板子像是一个电源产品。真的，被ADI的布局美哭了，不论从工艺制造，还是布局的对称性，都是顶级。硬件工程师表面光鲜，其实背地里也挺心酸，无数次焊接甩焊锡时被溅落到皮肤上，焊接时被烫到，EMC整改排查到通宵，只有硬件人自己心里清楚。某芯片内部放大高清图，像极了一座规划整齐的城市，这座城市装满硬件工程师的热爱，是一份独属于半导体工程师的浪漫。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。
