LSDYNA隐式转显式分析教程

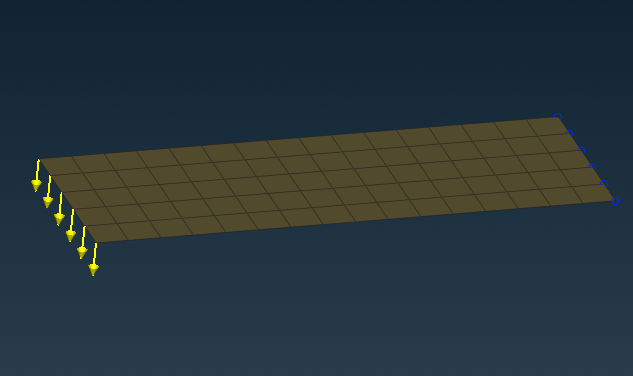

这是一块金属长条，我们一端进行固定，一端施加力，如下图：

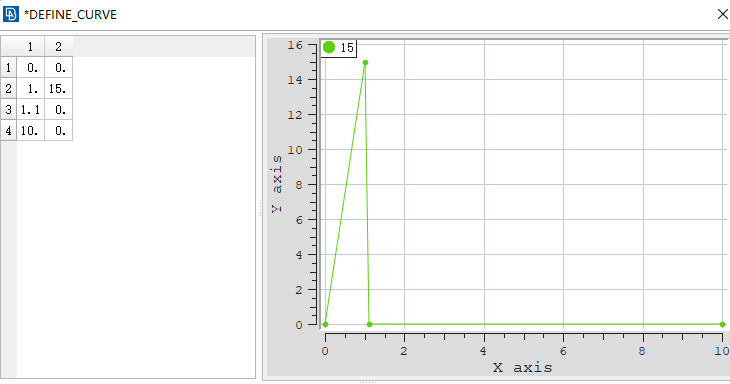

力的加载曲线如下，1s内载荷加到15N,然后立刻卸载，1.1s后载荷为零，并开始将隐式计算转变为显式计算



在控制卡片中，隐式转显式计算的曲线设置如下图



纵坐标0为显式计算开关，1为隐式计算开关，横坐标为时间

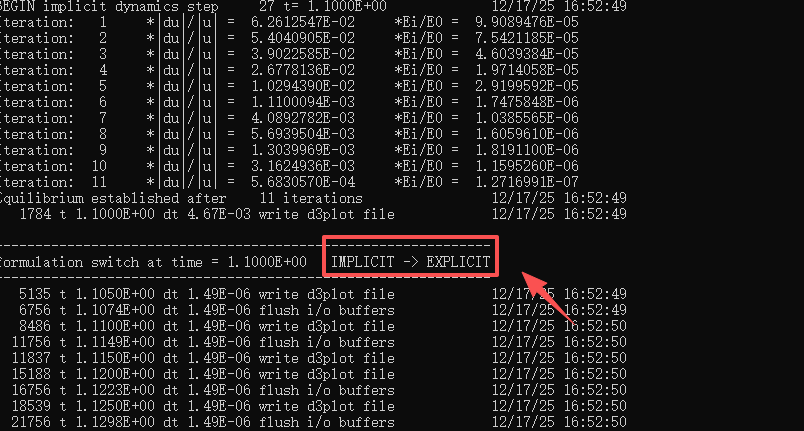

在计算的后台进程中可以看到隐式和显式计算的切换

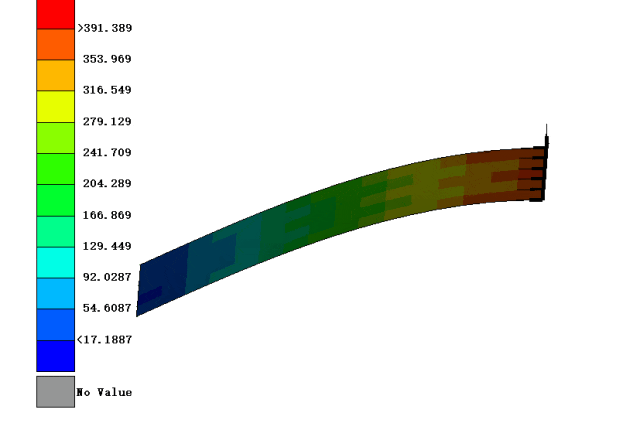

计算结果动画如下：
