DeepDrive双转子径向磁通轮毂电机在电动汽车中的应用

9月前浏览607

提到电动车,你最关心什么?是续航够不够长、加速够不够劲,还是车内空间够不够用?如今,一款来自德国的 “黑科技电机” 正在改写电动车的驱动规则 ——DeepDrive 双转子径向磁通轮毂电机,不仅让特斯拉 Model 3 续航暴涨 15%,加速再快 0.4 秒,还能释放更多后备箱空间,甚至在噪音控制上媲美传统高端动力总成。

这家成立仅 4 年的初创公司,凭什么能获得全球顶级车企的青睐,拿下 5000 万欧元融资和多项行业大奖?今天我们就来深度拆解这款 “重新定义电驱标准” 的轮毂电机,看看它到底藏着多少硬核技术。

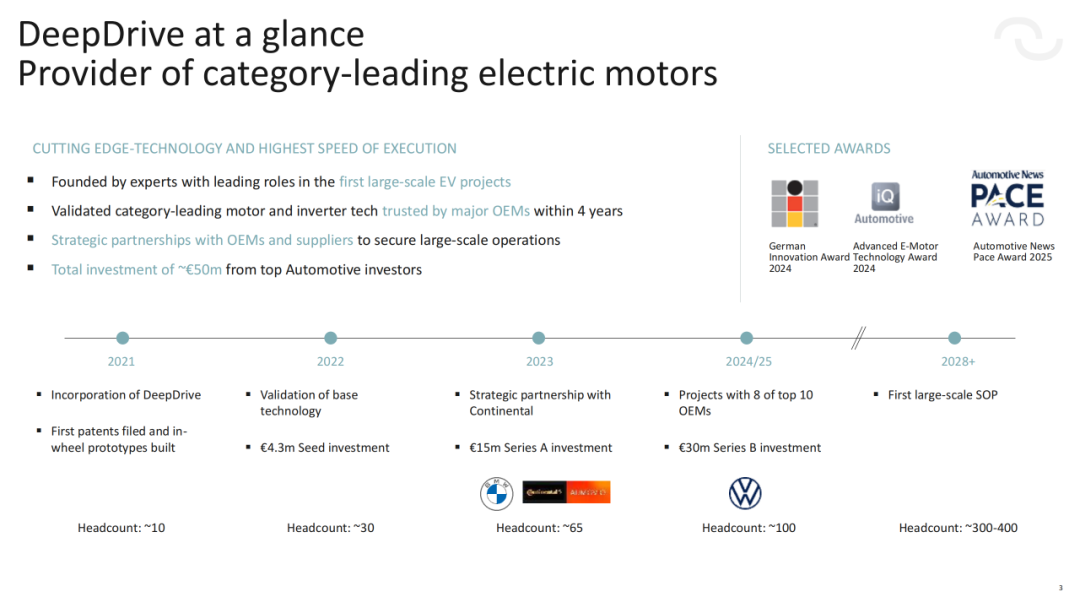

一、公司速览:4 年从初创到行业标杆,靠技术圈粉全球车企

DeepDrive 的起点,就带着 “行业顶配” 基因 —— 创始团队均是首批大规模电动车项目的核心专家,从一开始就瞄准了 “下一代电驱技术”。短短 4 年时间,它完成了从技术验证到商业化落地的跨越式发展:

  • 2021 年:公司正式成立,团队仅 10 人,同步启动基础技术验证;
  • 2022 年:提交首批专利,完成轮毂电机原型机研发,技术路线初步成型;
  • 2023 年:获得 430 万欧元种子轮融资,团队扩张至 30 人,核心技术得到市场认可;
  • 2024 年:迎来关键突破 —— 完成 1500 万欧元 A 轮融资,与大陆集团(Continental)达成战略合作伙伴关系,同时斩获 “2024 汽车新闻 PACE 奖”“2024 德国创新奖” 两项顶级荣誉,团队规模增至 65 人;
  • 2024/25 年:再获 3000 万欧元 B 轮融资,员工突破 100 人,成功与全球 Top10 车企中的 8 家展开合作,技术走向规模化应用;
  • 2028 年后:计划实现大规模量产(SOP),团队预计扩张至 300-400 人,成为全球轮毂电机领域的领军企业。

能在短时间内脱颖而出,核心在于 DeepDrive 的技术硬实力 —— 其双转子电机和逆变器技术已通过主流车企验证,而总计 5000 万欧元的融资(来自顶级汽车行业投资方),更给技术落地提供了充足的资金保障。

二、核心技术揭秘:双转子径向磁通,到底比传统电机强在哪?

传统电动车大多采用 “中央驱动 + 传动轴” 的结构,电机集中布置在车身中部,再通过传动轴将动力传递到车轮。而轮毂电机则是 “把电机直接装在车轮里”,省去了传动轴、差速器等部件,理论上更高效、更省空间。但长期以来,轮毂电机面临着扭矩不足、散热困难、噪音振动(NVH)明显等痛点,难以大规模应用。

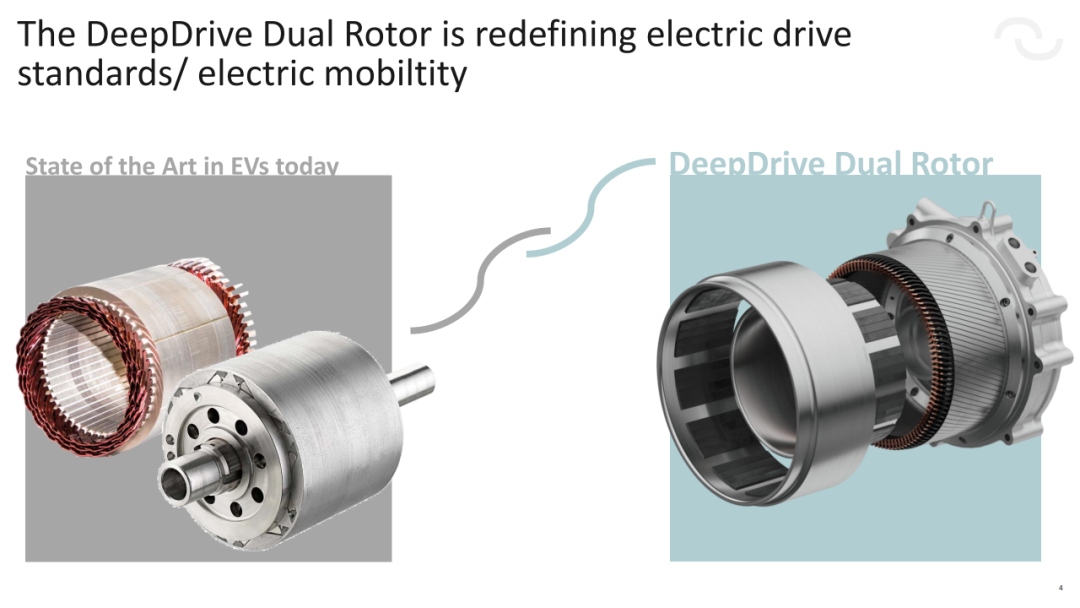

DeepDrive 的解决方案,就是 “双转子径向磁通永磁同步电机(Dual Rotor, Radial Flux PSM)”—— 通过独特的结构设计,一举解决了传统轮毂电机的诸多难题。我们从几个关键维度拆解它的技术亮点:

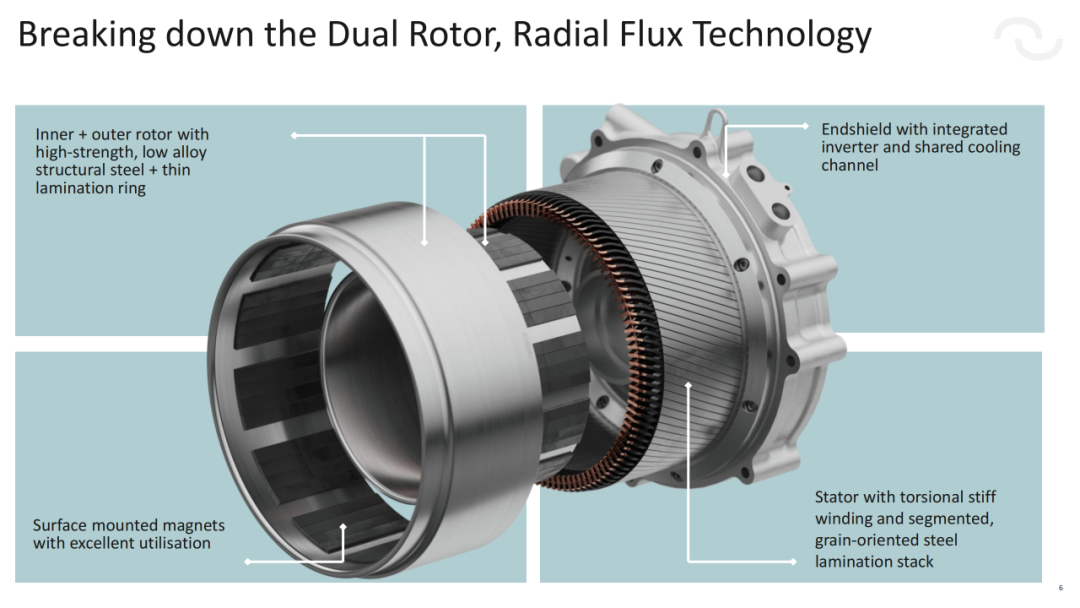

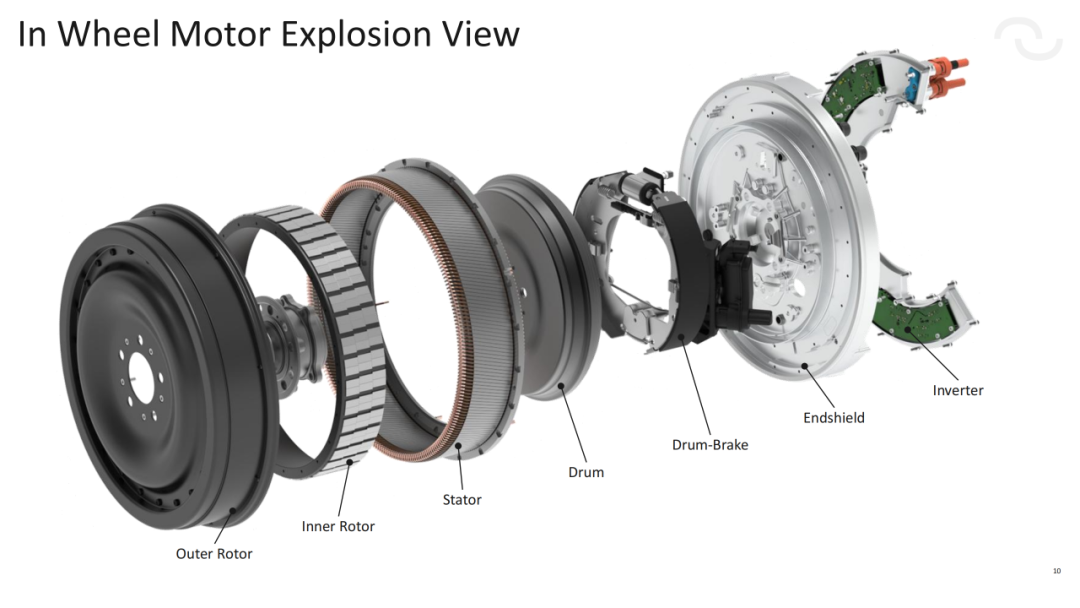

1. 双转子结构:“内外夹击”,扭矩和效率双提升

传统径向磁通电机只有一个转子(要么内转子要么外转子),而 DeepDrive 采用 “内转子 + 外转子” 的双转子设计:

  • 转子材料:采用高强度低合金结构钢 + 薄叠片环,兼顾强度和磁性能;
  • 磁体布局:表面贴装磁体,磁能利用率大幅提升;
  • 核心优势:相当于 “两个转子同时驱动定子”,在相同体积下,扭矩密度和功率密度远超单转子电机 —— 这也是 IW1900 轮毂电机能达到 1900Nm 峰值扭矩的核心原因。

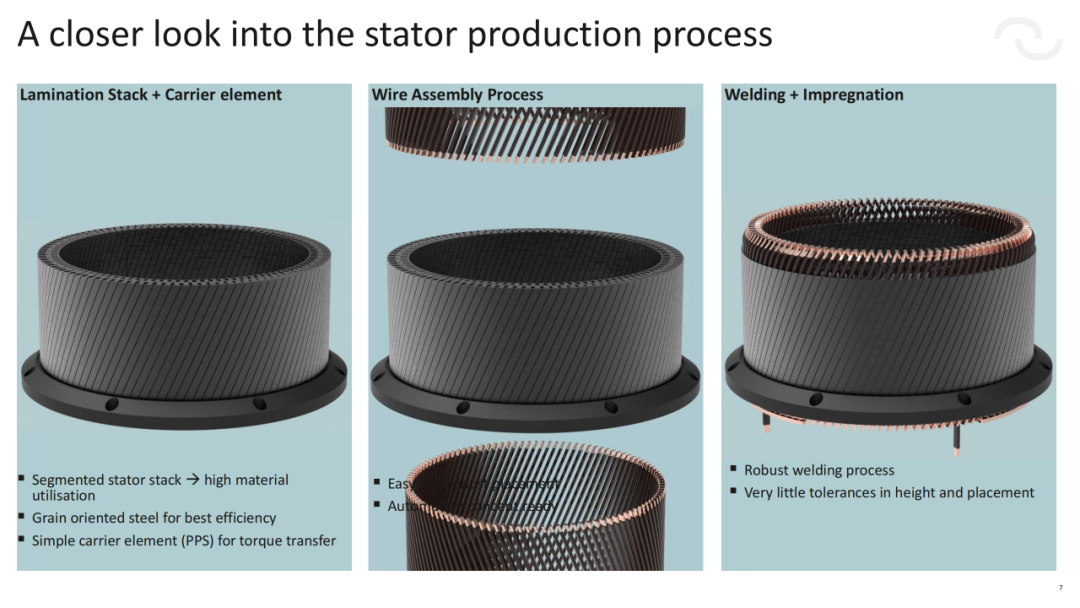

2. 定子设计:分段叠片 + 特殊钢材,兼顾效率和成本

定子是电机的 “动力核心”,DeepDrive 在定子上做了两处关键创新:

  • 分段晶粒取向钢叠片:传统定子叠片多为整体式,材料浪费严重;而分段式设计能大幅提高材料利用率,同时采用 “晶粒取向钢”(一种能优化磁路、降低损耗的特殊钢材),让电机效率达到行业顶尖水平;
  • 自支撑绕组:不同于传统复杂的 Hairpin 绕组(发卡绕组),DeepDrive 的绕组设计 “简单且坚固”,抗扭刚度高,同时降低了生产难度和成本;
  • 扭矩传递:通过简单的 PPS 塑料载体实现扭矩传递,结构精简,进一步减轻重量。

3. 冷却系统:水 + 油双冷却,解决轮毂电机散热难题

电机工作时会产生大量热量,尤其是轮毂电机集成在车轮内,散热空间有限,容易因过热导致性能衰减。DeepDrive 采用 “水 + 油双冷却” 方案:

  • 冷却路径:逆变器和电机共享冷却通道,冷却液(水 + 油)同时带走电机和逆变器的热量;
  • 效果:即使在高负载工况下(比如长时间高速行驶、频繁加速),也能保持电机温度稳定,确保持续输出峰值性能。

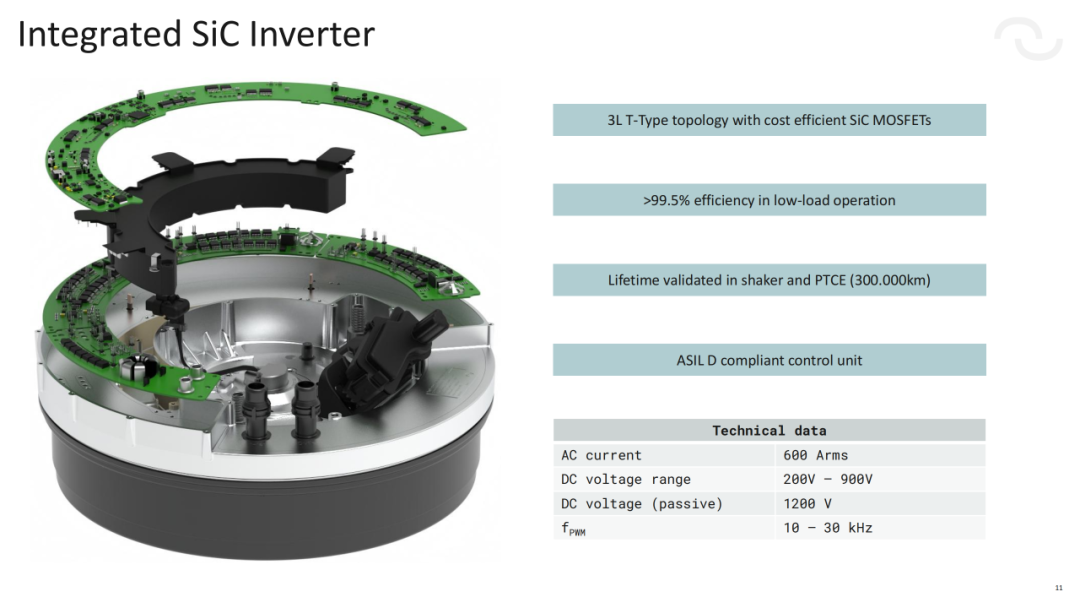

4. 多电平碳化硅逆变器:效率高达 99.5%,寿命有保障

逆变器是电机的 “大脑”,负责将电池的直流电转换成电机需要的交流电,其效率直接影响整车续航。DeepDrive 的逆变器有两个核心亮点:

  • 技术方案:采用 3L T-Type 拓扑结构 + 碳化硅(SiC)MOSFET,相比传统硅基逆变器,碳化硅器件的开关损耗更低、耐高温性能更好;
  • 效率表现:低负载工况下效率超过 99.5%(比如市区低速行驶时),高速高负载工况也能保持高效率,这是整车续航提升 15% 的重要原因;
  • 可靠性:经过 30 万公里路测验证,同时满足 ASIL D 功能安全等级(汽车行业最高安全等级),适配 200-900V 宽电压范围,兼容主流电动车电池系统。

三、产品硬实力:IW1900 轮毂电机,参数拉满的 “轮上猛兽”

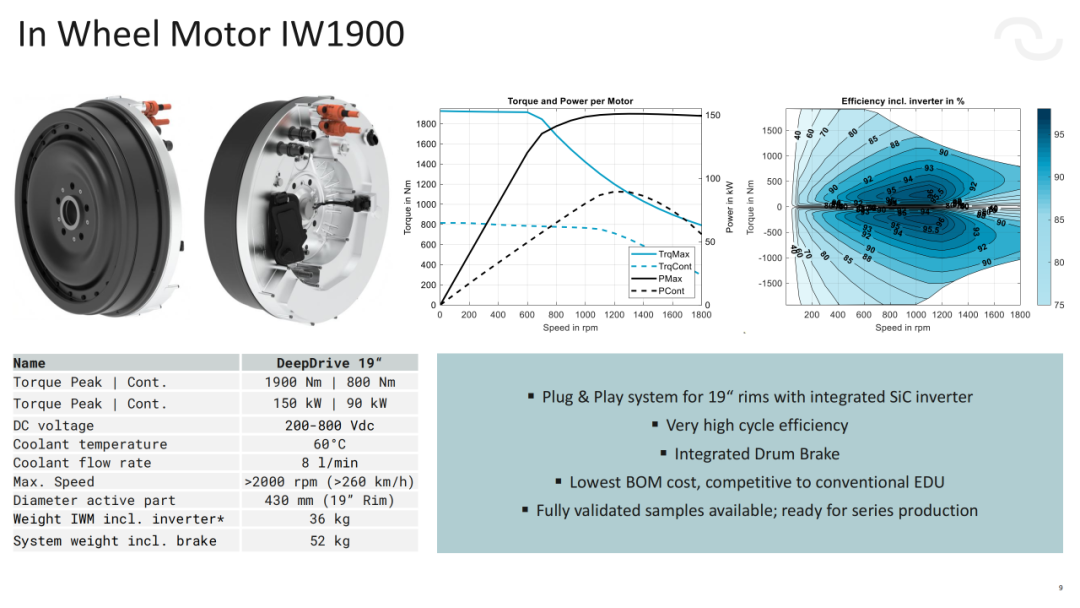

如果说技术是内核,那产品参数就是硬实力的直接体现。DeepDrive 的主力产品 IW1900 轮毂电机,专为 19 英寸轮毂设计,堪称 “为量产而生”,关键参数如下:

项目
具体数值
核心意义
峰值扭矩
1900 Nm
单电机峰值扭矩堪比 2.0T 燃油机,双电机驱动时动力充足
持续扭矩
800 Nm
长时间高负载行驶无衰减,满足高速、爬坡需求
峰值功率
150 kW
单电机功率相当于一台小排量电动车的总功率
持续功率
90 kW
日常行驶动力储备充足,不 “后劲不足”
适配电压
200-800 Vdc
兼容主流纯电车型电池(从入门级到高端车型全覆盖)
冷却参数
60℃水温,8 L/min 流量
散热稳定,避免高温性能衰减
最高转速
>2000 rpm(对应 > 260 km/h)
高速性能不打折,媲美高端燃油车
核心直径
430 mm(适配 19 英寸轮毂)
无需修改轮毂尺寸,车企可直接适配
重量(含逆变器)
36 kg
比传统驱动单元更轻,助力整车减重
系统重量(含刹车)
52 kg
集成化程度高,省去额外部件重量

除此之外,IW1900 还有两个 “量产级” 优势:

  • 即插即用:集成碳化硅逆变器和鼓式刹车,车企无需额外匹配部件,直接替换传统驱动单元即可;
  • 成本优势:BOM(物料清单)成本低,竞争力堪比传统中央驱动单元(EDU),解决了轮毂电机 “造价高昂” 的痛点。

四、实车验证:特斯拉 Model 3 改装后,性能全面升级!

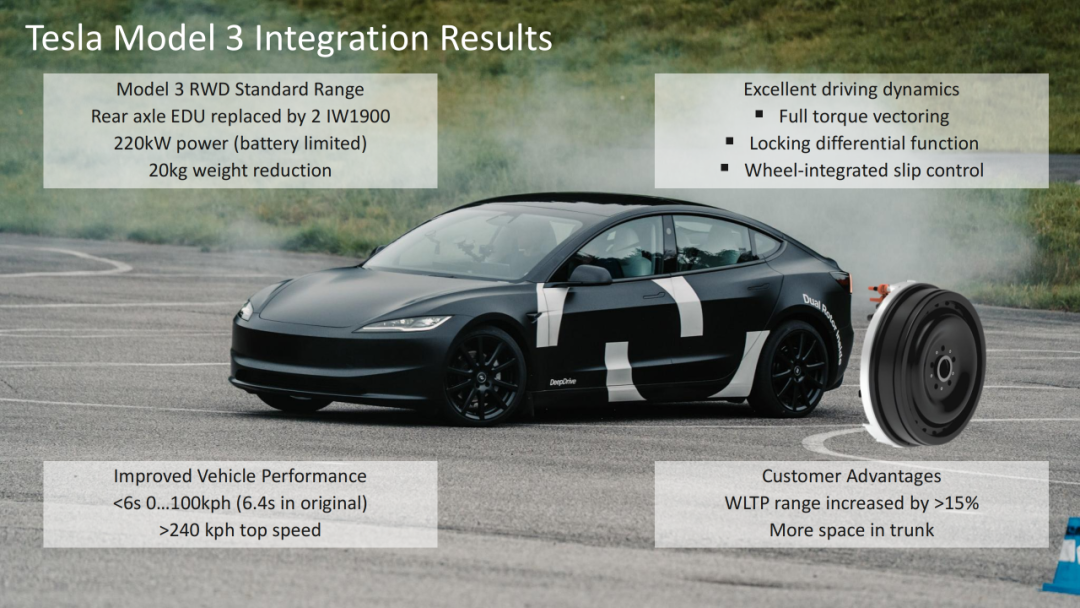

光有参数还不够,DeepDrive 已经完成了特斯拉 Model 3 的实车改装测试 —— 将 Model 3 后轴的传统中央驱动单元,替换为两台 IW1900 轮毂电机,测试结果堪称 “全面超越原厂”:

1. 动力性能:加速更快,极速更高

  • 原厂 Model 3 后驱标准版:0-100km/h 加速 6.4 秒,最高车速约 225km/h;
  • 改装双 IW1900 版本:0-100km/h 加速 <6 秒(快了 0.4 秒),最高车速> 240km/h;
  • 核心原因:双电机总功率达 220kW(受电池限制),扭矩矢量控制让动力分配更高效,起步和加速时的推背感更强烈。

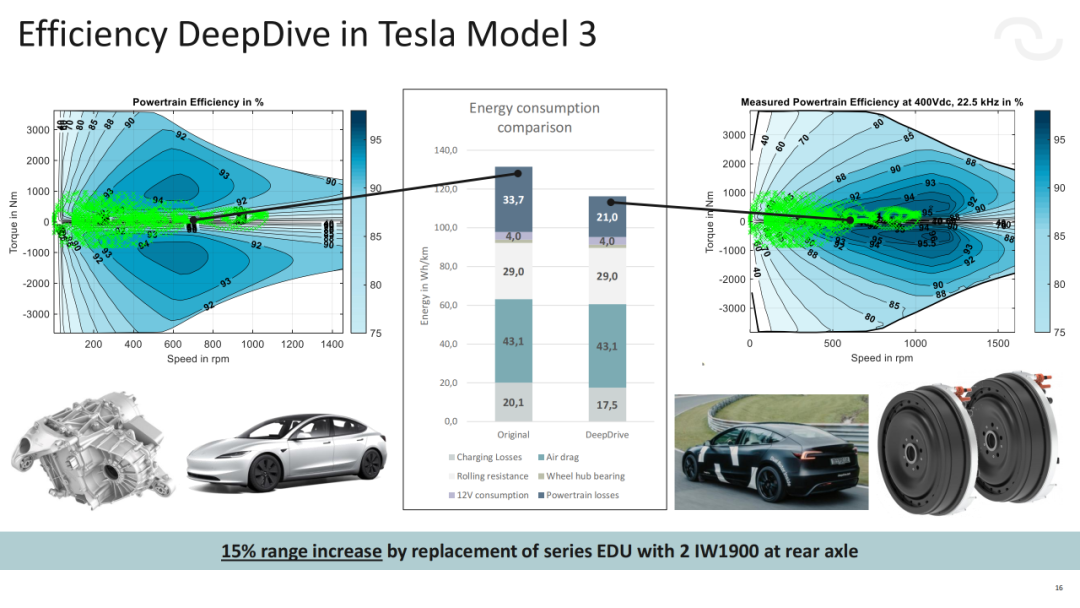

2. 续航能力:WLTP 续航提升 > 15%,里程焦虑缓解

续航提升是这次改装最亮眼的成绩:

  • 核心逻辑:轮毂电机省去了传动轴、差速器等部件,机械损耗大幅降低;同时碳化硅逆变器和双转子电机的高效率,进一步减少能量浪费;
  • 实际效果:WLTP 工况下续航提升超过 15%—— 如果原厂续航 400km,改装后就能达到 460km,相当于多跑 60km,彻底解决短途出行的里程焦虑;
  • 能耗对比:从测试数据来看,改装后的动力总成损耗、轮毂轴承损耗均低于原厂,充电损耗、风阻、滚动阻力基本不变,续航提升完全来自驱动系统的效率优化。

3. 操控体验:扭矩矢量 + 差速锁,过弯稳如 “贴地飞行”

传统后驱车只有一个差速器,无法独立控制左右车轮的扭矩;而双轮毂电机可以实现 “扭矩矢量控制”:

  • 过弯时:给外侧车轮输出更大扭矩,内侧车轮输出较小扭矩,减少转向不足,过弯更敏捷;
  • 特殊路况:比如冰雪路面,可单独调整每个车轮的扭矩,防止打滑,稳定性大幅提升;
  • 额外功能:自带 “差速锁功能”,越野或爬坡时,能确保两个后轮同时发力,脱困能力更强。

4. 空间与 NVH:既要实用,又要安静

  • 空间提升:传统中央驱动单元占用了后轴下方的大量空间,替换为轮毂电机后,这部分空间被释放,后备箱容积进一步扩大,实用性更强;

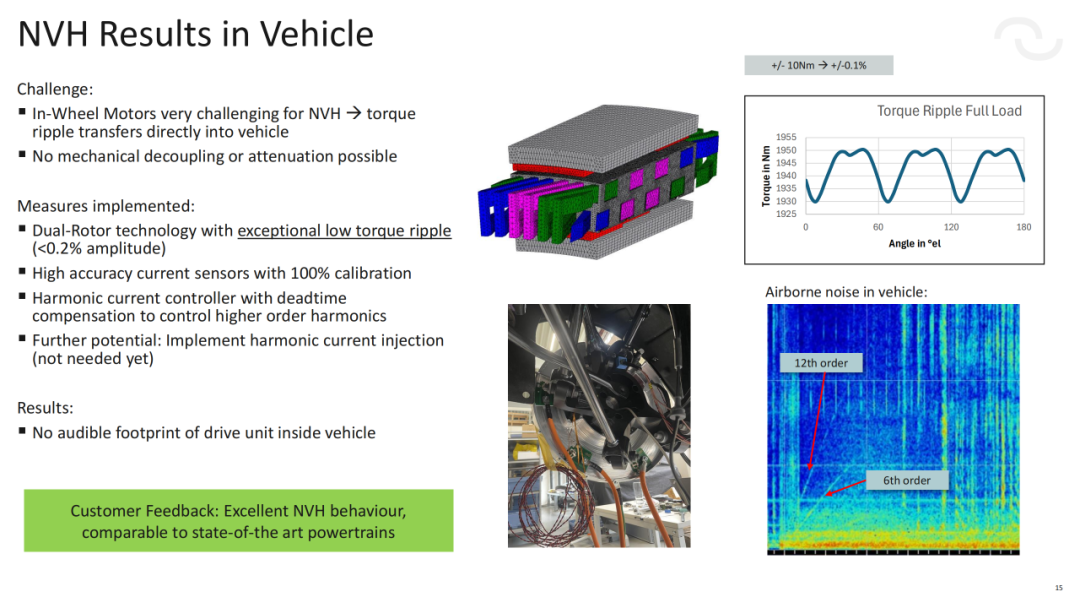

  • NVH 惊喜:轮毂电机的最大痛点是 “噪音振动”—— 电机的扭矩波动会直接传递到车身,导致车内噪音明显。但 DeepDrive 通过三项技术解决了这个问题:①双转子设计让扭矩波动幅度 < 0.2%(几乎可以忽略);②高精度电流传感器 + 100% 校准,精准控制电流;③谐波电流控制器 + 死区补偿,抑制高次谐波。最终测试结果:车内完全听不到驱动单元的噪音,NVH 表现媲美传统高端动力总成,用户反馈极佳。

五、不止于性能:成本、可靠性、兼容性全在线

一款技术能落地量产,除了性能,还需要解决 “成本、可靠、兼容” 三大问题 ——DeepDrive 在这三点上都给出了令人满意的答案:

1. 成本可控:BOM 成本媲美传统驱动单元

很多先进技术之所以难以普及,就是因为 “太贵”。但 DeepDrive 通过简化结构(比如自支撑绕组、分段叠片)、优化供应链,让 IW1900 的 BOM 成本与传统中央驱动单元(EDU)相当,车企无需为了升级技术而大幅提高车型售价。

2. 可靠性拉满:经得住极端环境考验

  • 逆变器:经过 30 万公里路测验证,同时通过振动测试(shaker test)和高温测试(PTCE),寿命有保障;

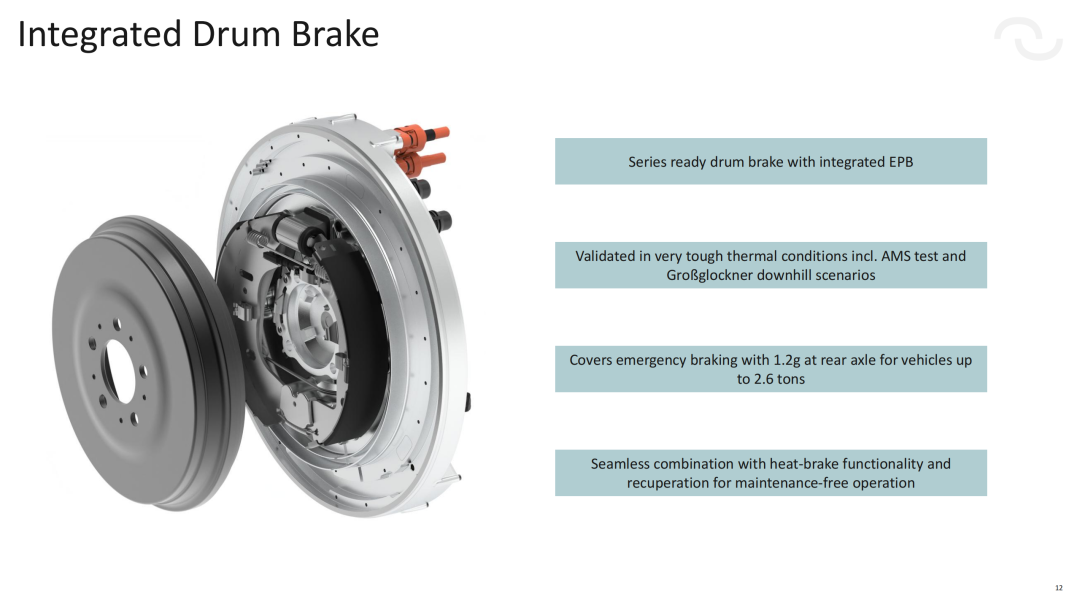

  • 鼓式刹车:集成电子驻车制动(EPB),经过 “大格洛克纳山下坡”(极端连续制动场景)和 AMS 测试,能满足 2.6 吨以下车辆 1.2g 的紧急制动需求;同时结合能量回收功能,实现 “免维护” 运行,降低用车成本。

3. 兼容性强:适配多数主流车型

  • 轮毂尺寸:专为 19 英寸轮毂设计,这是中型车、紧凑型车的主流轮毂尺寸,适配性广;
  • 电压范围:200-900Vdc 宽电压适配,无论是入门级纯电车型(低电压),还是高端车型(高电压),都能直接匹配;
  • 功能安全:ASIL D 认证,满足汽车行业最严格的安全标准,车企无需额外开发安全系统。

六、总结与展望:轮毂电机,将成为电动车的下一个风口?

DeepDrive 的双转子径向磁通轮毂电机,不是简单地 “把电机装在车轮里”,而是通过核心技术突破,实现了 “效率、性能、空间、成本” 的全面平衡 —— 它证明了轮毂电机不仅能 “跑得更快”,还能 “跑得更远、更安静、更便宜”。

回顾这款技术的核心价值:

  • 对用户:续航 + 15%、加速更快、空间更大、操控更稳、维护成本更低;
  • 对车企:即插即用、成本可控、适配性广,无需大幅修改底盘就能升级动力系统;
  • 对行业:重新定义了电动车的驱动标准,让轮毂电机从 “概念技术” 走向 “量产落地”,为电动车发展提供了新的方向。

按照 DeepDrive 的规划,2028 年后将实现大规模量产 —— 届时,我们可能会在更多品牌的车型上看到这款 “黑科技电机”。随着技术的普及,电动车或许将彻底告别 “中央驱动” 的传统模式,进入 “轮上驱动” 的新时代。

觉得这篇内容有价值?欢迎点赞、在看、转发给身边的朋友,一起关注电动车技术的下一个突破点~


免责声明:以上观点仅代表作者个人看法,与本平台无关。图片版权归DeepDrive公司所有,分享本文仅供学习参考,切勿用于商业用途,如涉及版权问题,请第一时间告知我们删除,非常感谢。

来源:电动新视界
