ParaView处理Fluent计算结果

前面提到Fluent做出的云图真的是丑得逆天，实际应用中可以使用更专业的后处理工具进行处理。ParaView是不错的后处理工具。

Fluent的结果文件一般为cas与dat文件。不过这些文件有很多种形式，比较常见的包括ascii格式、二进制格式及h5格式。对于传统的ascii及二进制格式的cas及dat文件，paraview能够正常地读取，而h5格式的结果文件则需要较新的版本才行，如5.12以后的版本。

本文描述利用ParaView读取h5格式的Fluent结果文件并显示计算云图的基本过程。

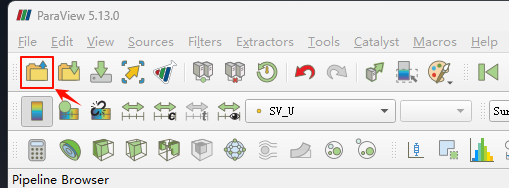

• 启动ParaView，点击工具栏按钮 Open 打开文件选择对话框

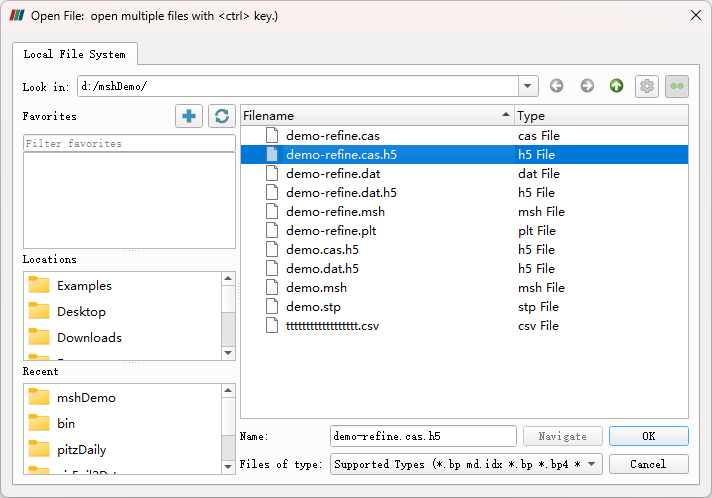

• 选择 Fluent 保存的 cas.h5 文件并打开。



注：这里只需要打开cas.h5文件即可，ParaView会自动在当前路径下搜索同名的dat.h5文件。

”

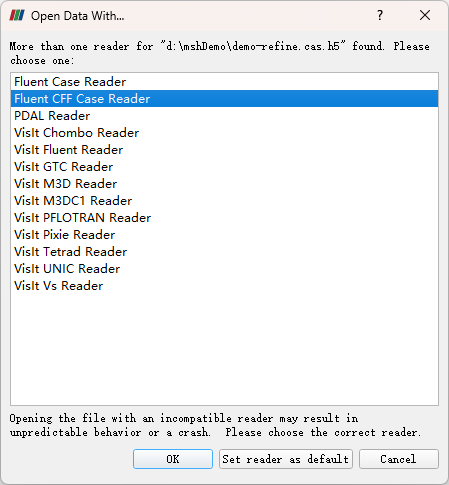

• 在弹出的对话框中选择 Fluent CFF Case Reader ，点击 OK 按钮打开

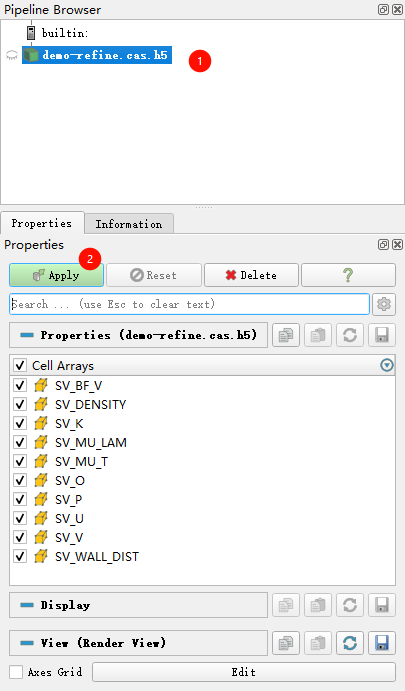

• 在Pipeline浏览器中选中case文件节点，点击按钮 Apply 导入数据，如下图所示

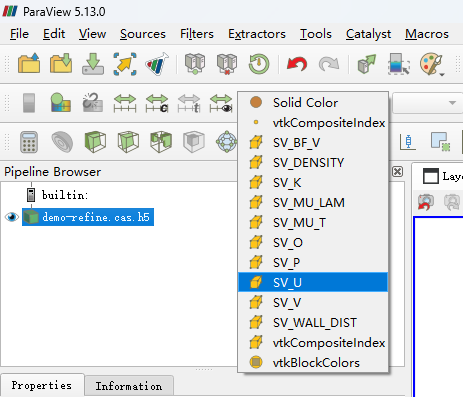

• 可以看到此时变量列表中只有网格体心上的值

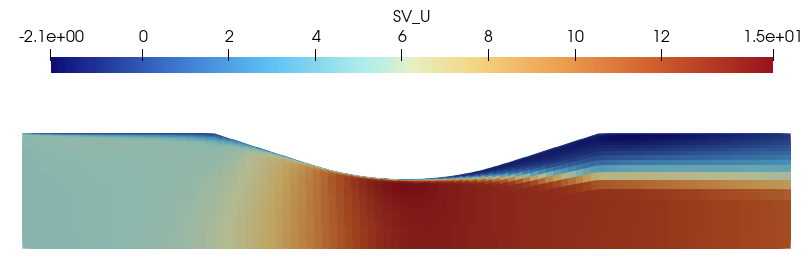

• 显示的时候也是如下图所示的锯齿状图形，影响美观。可以将网格体心上的值插值到节点上，这样可以使图形更加平滑

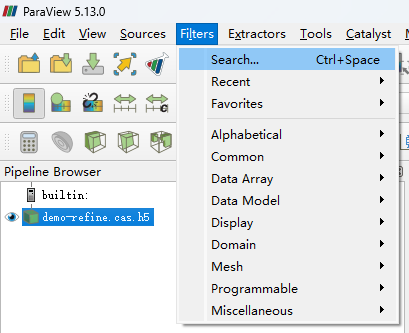

• 选择菜单项 Filters > Search… 打开对话框

• 在对话框中搜索并选择 Cell Data to Point Data

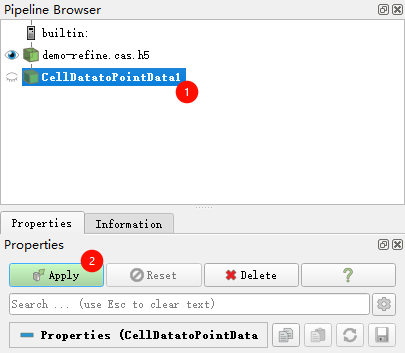

• 选中节点，点击按钮 Apply 转换数据

• 可以看到此时数据被 插值到了节点上

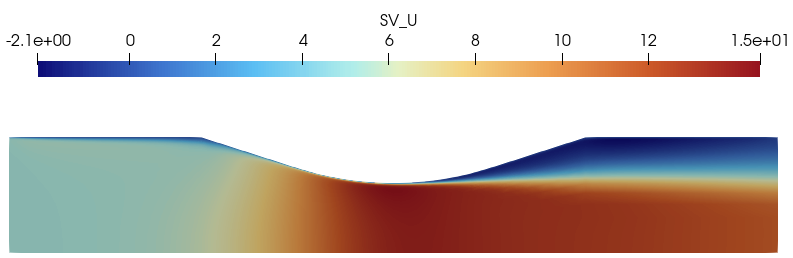

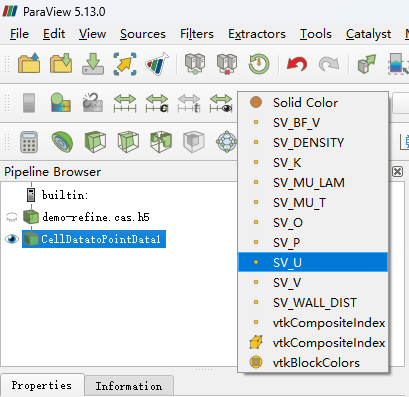

• 在选择相应变量进行显示，云图就平滑多了

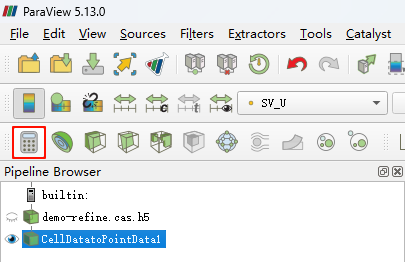

• 在ParaView中创建新的变量也很容易。点击工具栏按钮 Compute new attribute arrays

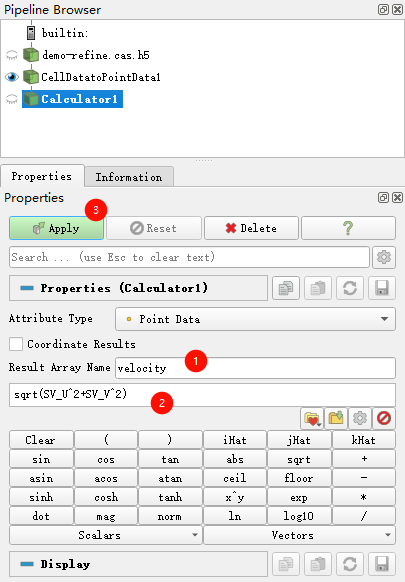

• 在打开的面板中进行如下图所示设置，可以利用速度分量计算速度值

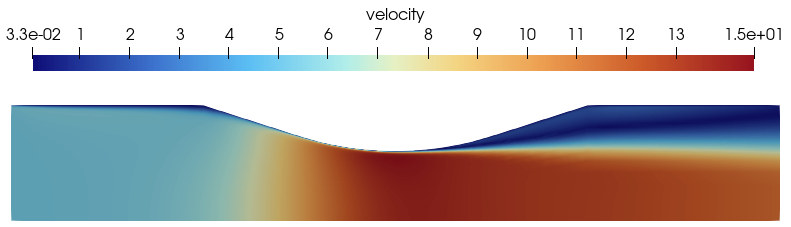

• 显示速度值云图，如下图所示

（完）
