车辆音响系声学仿真优化

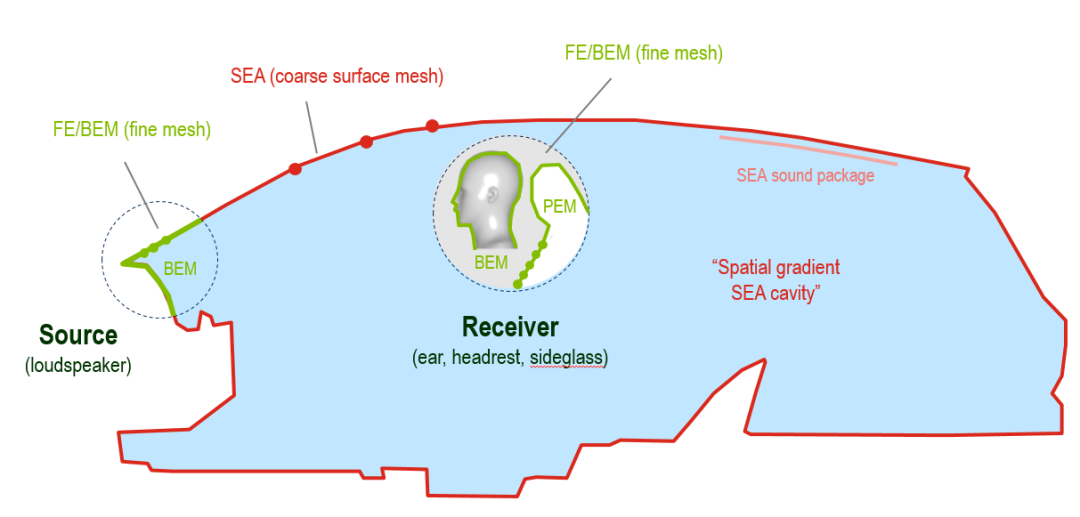

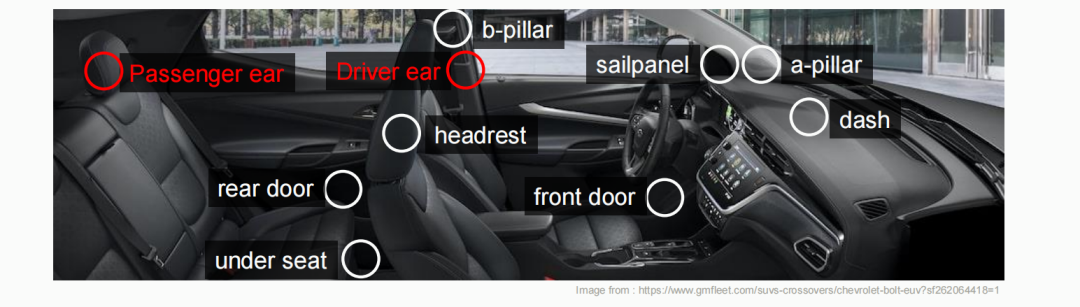

在当下工业领域对卓越音质与乘坐舒适性孜孜以求的大背景下，音响系统的精心设计与深度优化，已然成为提升产品在市场竞争中脱颖而出能力的关键要素之一，这一现象在汽车、飞机、高铁等对乘坐体验要求高的领域体现得尤为显著。本文将详细介绍懿朵科技在音响组件仿真与优化方面的技术干货，涵盖仿真软件的应用、关键步骤解析以及实际应用案例。 一、仿真软件在音响组件设计中的应用懿朵科技采用国际领先的仿真软件，结合多年积累的行业经验，为汽车音响系统的设计与优化提供技术支持。该仿真软件集成了振动声学分析方法，能够在单一环境中涵盖低频（确定性分析）、中频（混合方法）和高频（统计方法）的所有主要振动声学方法，实现更精确的预测，尤其是对于音响系统而言，通过集总参数模型，可以对音响组件进行快速精准的建模与仿真分析。 （1）低频分析在低频范围内，仿真软件采用新型体素有限元方法，能够自动快速提取扬声器周边的几何模型并快速生成有限元网格，采用该方法，能够自动提取重叠或渗漏结构部件周围的声学体积，大大简化了建模过程。 由于扬声器项目存在保密要求，采用网络图片，用于说明软件功能（2）中高频分析对于中高频范围，仿真软件提供了音乐厅/大空间内的扬声器布局优化等功能。通过统计能量分析（SEA）方法，软件能够更精确地模拟全可听范围内的汽车声学，即使对于小型车辆，在全可听频率范围内约250万种声学模态也能轻松应对。 二、音响组件件仿真与优化的关键步骤（1）模型建立与参数设置在音响组件仿真过程中，模型建立与参数设置是首要步骤。懿朵科技可以根据客户需求建立详细的3D有限元模型，包括扬声器、座舱等关键部件。通过集总参数模型，可以创建电气、机械和声学组件的“集总参数”描述，并交互式地将它们结合在一起。同时，设置合适的边界条件、材料属性以及仿真环境参数，确保仿真结果的准确性。 （2）仿真条件设置与运算完成模型建立后，接下来是仿真条件的设置。这一步骤中，需特别注意对仿真数据影响较大的参数设置，如倒相管反射声波、腔体泄露和腔体反射等。通过合理设置这些参数，可以确保仿真结果更加贴近实际情况。设置完成后，点击运算按钮，软件将开始计算，并根据设置的仿真环境输出结果。运算时间因仿真环境而异，一般无限大障板环境最快，全自由场环境最慢。（3）结果分析与优化仿真运算完成后，软件将自动显示结果，包括音箱的各个参数曲线图等。通过分析这些曲线，可以评估音响系统的性能表现。如需对比不同条件下的仿真结果，可以将曲线库的数据复 制到用户曲线库中随时调用。根据分析结果，对模型进行优化调整，如改变元件类型、调整反馈系数等，以进一步提高音响系统的性能。 三、实际应用案例懿朵科技在音响组件仿真与优化方面拥有丰富的实际应用案例。以下列举几个典型案例：（1）汽车扬声器仿真与车载音频系统全音频范围可听化设计通过集总参数模型，对扬声器的机电组件进行建模，成功预测了压力/电压传递函数，为扬声器的优化设计提供了有力支持。与此同时，实现了车载音频系统在全音频范围（30Hz～20kHz）内的可听化模拟。通过计算空间音频格式的房间脉冲响应，对直达场、反射场、总声场分别进行可听化处理，并从独立模型或测试中调用头相关传递函数（HRTF）数据，实现了更真实的双耳听觉仿真。 （2）音乐厅扬声器布局优化在某大型音乐厅的扬声器布局优化项目中，懿朵科技利用仿真软件的中高频分析功能，对音乐厅内的扬声器布局进行了详细模拟与优化。通过调整扬声器位置和角度，成功提升了音乐厅内的声场均匀度和音质表现，获得了客户的高度认可。 结语在实际项目中，我们的仿真技术已经得到了广泛应用与验证。无论是汽车、飞机等大型交通的扬声器设计，还是音乐厅内扬声器布局的优化设计，我们都凭借专业的技术实力与丰富的项目经验，为客户提供了一套全面、精准、易用的音响声学仿真与设计解决方案。懿朵期待与更多合作伙伴携手共进，共同推动汽车音响技术的持续进步与发展。来源：懿朵科技
