应用Moldflow过程中，经常要用到剖切功能，以下为大家总结了常用的一些应用方法及技巧。

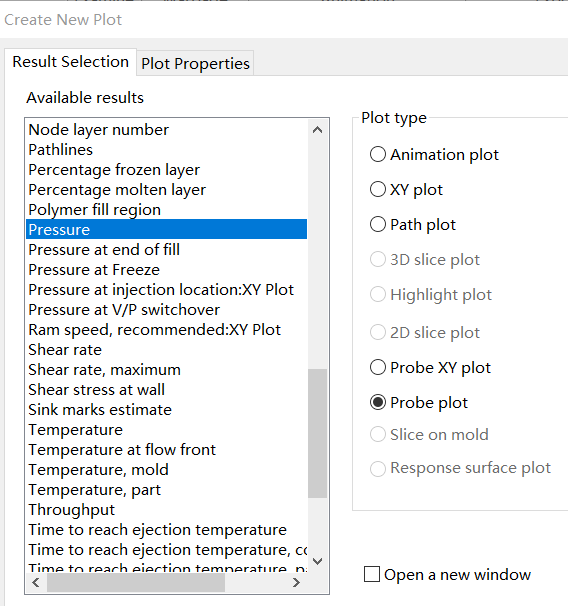

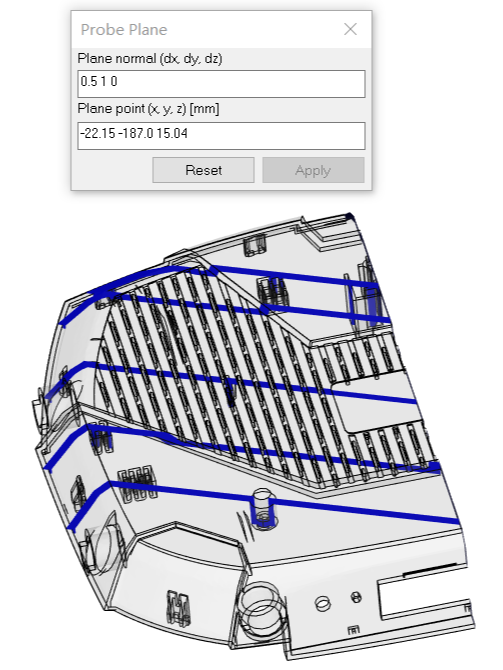

选择新建结果探测图，创建垂直某一矢量方向上的多个截面探测图如下，设置0.5，1，0（XYZ）1代表切面方向，0.5代表相对应旋转角度即45度。

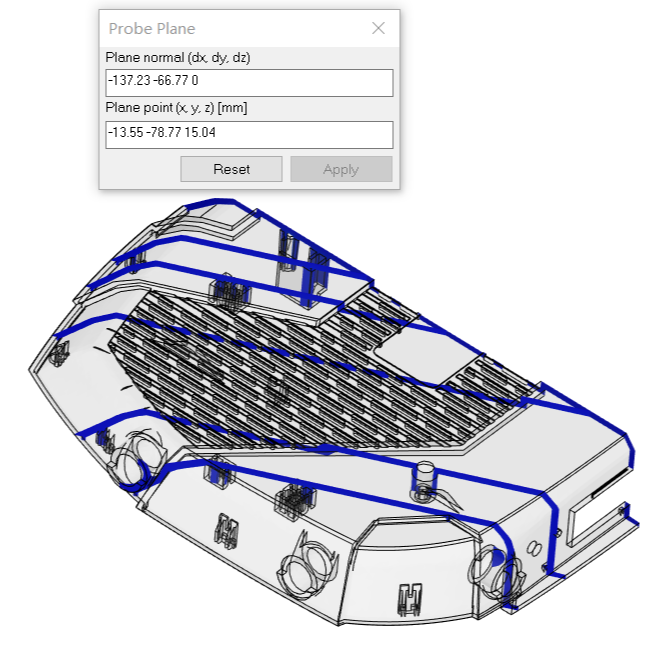

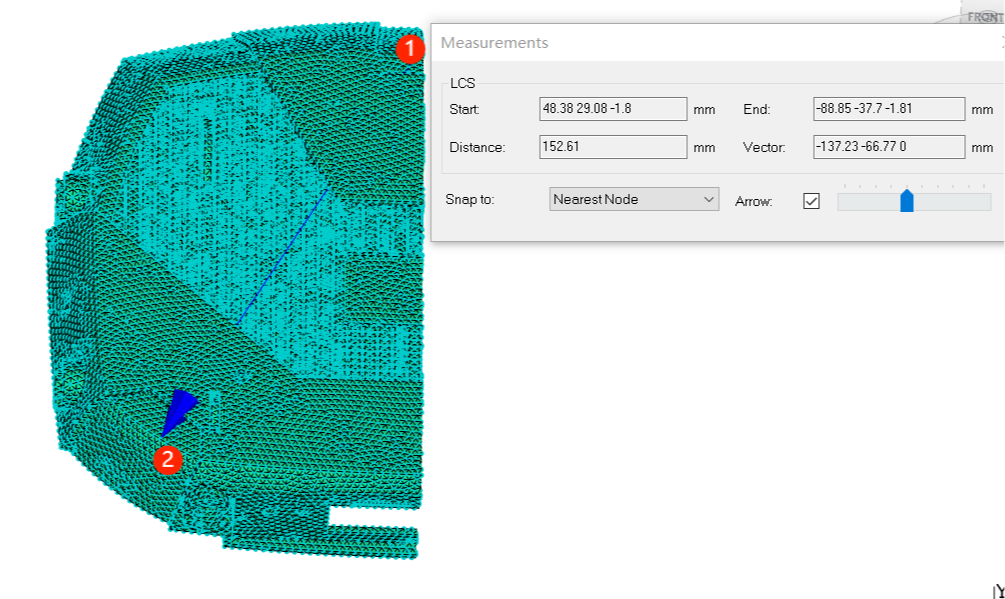

通过测量工具计算矢量方向来选择剖切面观察结果，如下是垂直1-2矢量方向上剖切结果。

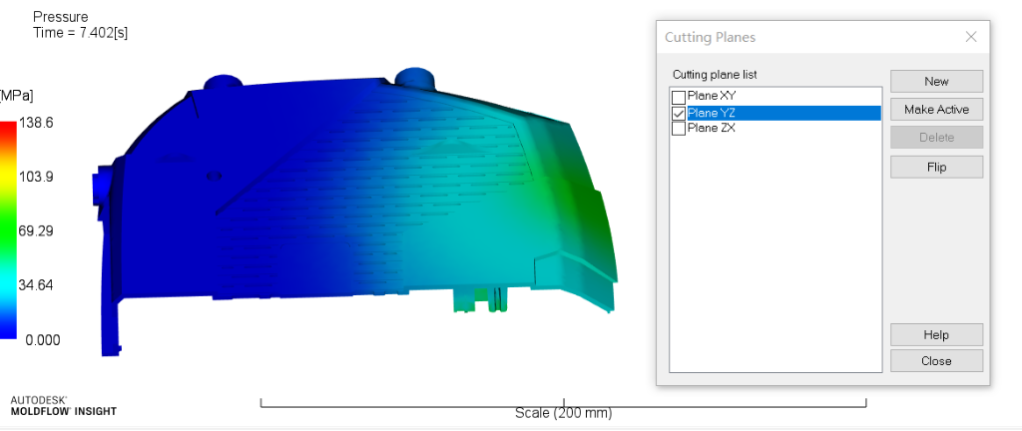

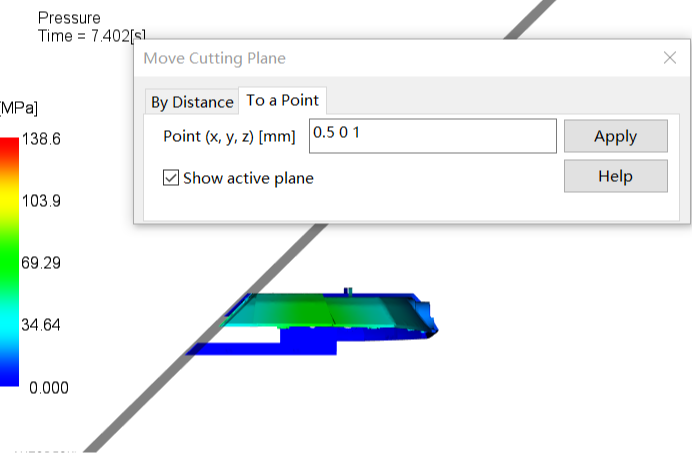

调出“查看”工具栏，点击“剖切平面”下的“编辑”功能，设置不同剖切方向，如下3D压力结果剖切图。

设置好视图方向后，也可选择新建平面，根据需要设置平行屏幕方向上的剖切图，如下：

对于对称的产品，创建网格单元时可能存在局部网格差异，导致充填不平衡，为了完美解决这个问题，可以通过平面剖切工具来处理。

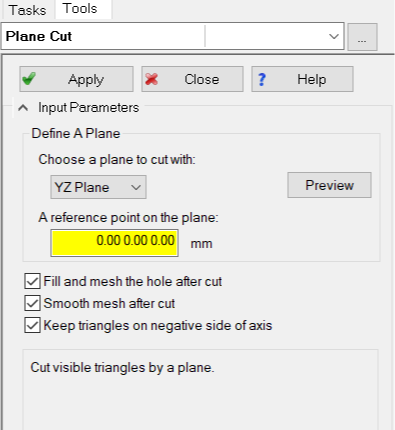

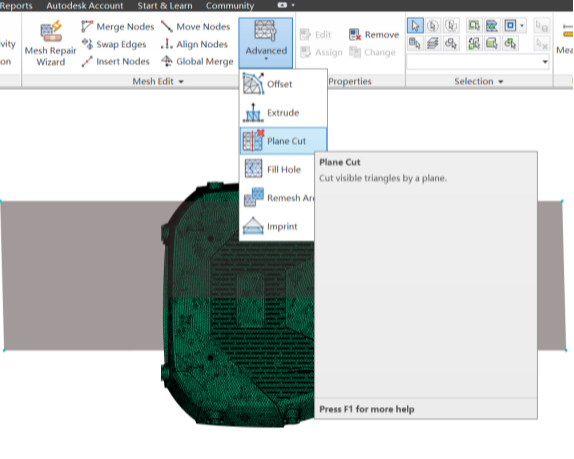

选择网格编辑-->>高级-->>平面剖切命令，以产品中中心做剖切，如下：

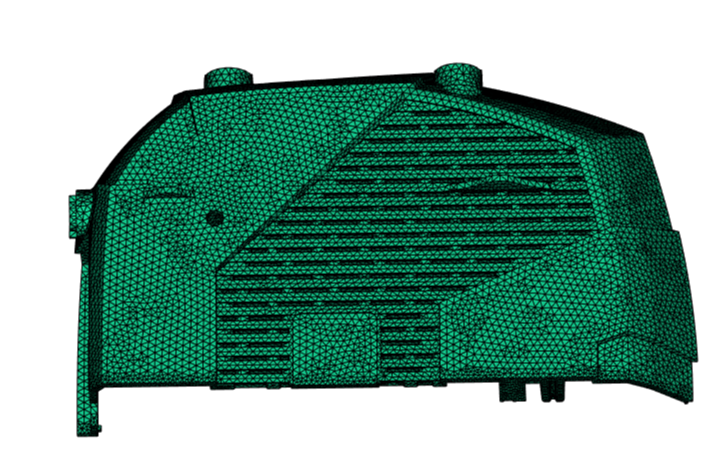

剖切完成保留一半单元，通过几何镜像命令完成另一半单元的生成如下，接着使用缝合自由边命令，对结合区域进行缝合如下：

◆ 善用剖切面工具可以方便检查产品分析内部结果。
◆ 平面剖切功能可以帮助实现网格单元的完美对称，避免网格单元的差异导致充填不平衡。
