CAE常用的螺栓网格建模方法

在仿真建模中，关于螺栓的建模方法有很多版本。今天这篇文章就来介绍下其中用的比较多的一种螺栓建模方法rbe2（不是）。

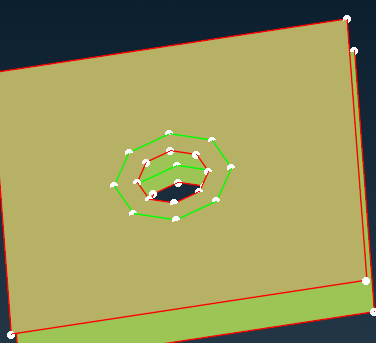

下图是两块板，中间有一对螺栓孔。

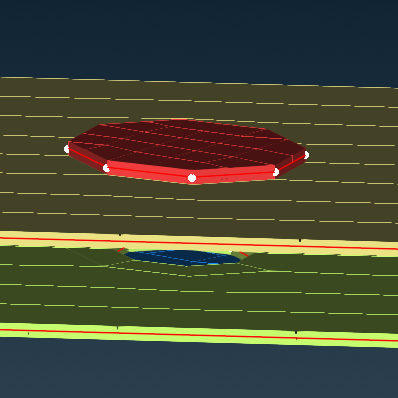

两个孔上下各往外偏移一个圆片出来用来夹紧这两块板。这两个圆片均设置为刚体mat20

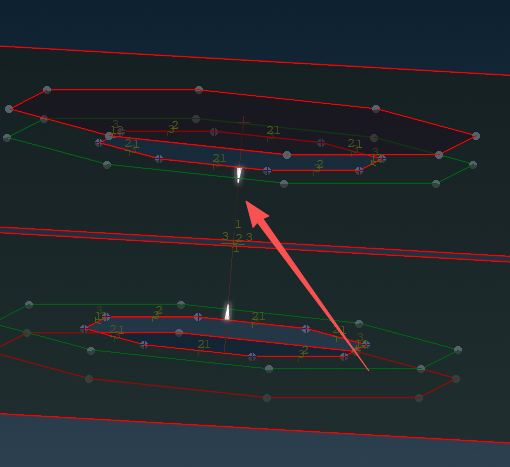

两个原片的中心点连接生成一根beam，这跟beam的两个端点分别用extra_node各绑定上下两个圆片。另外，我们把两个孔的一圈也生成一圈beam，调整这些beam的直径大小至不要穿透即可，用于做general接触，材料均使用空材料mat9

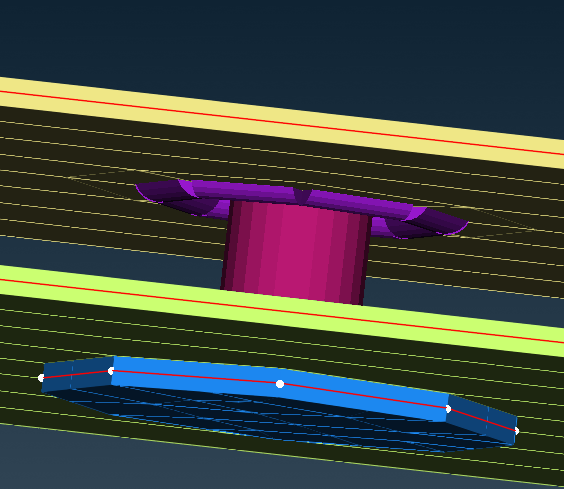

最后一步，在这两个extra_node之间再创建一根焊接beam(9 S-W)，用于施加预紧力,beam的直径设置成

和实际螺栓一样，然后添加上预紧力即可
