攻城狮的自我修养,如何理解隐式和显式计算方法?

7月前浏览609


隐式?OR显式?怎么来的?


隐式求解和显式求解的区别涉及较深的理论知识,但作为一名工程师,了解学习这些理论是非常有必要的。


以力学仿真分析中数值求解为例,仿真软件中显示算法和隐式算法本质上是关于微分方程的数值积分方法计算方法本质上不是力学,而是数学。

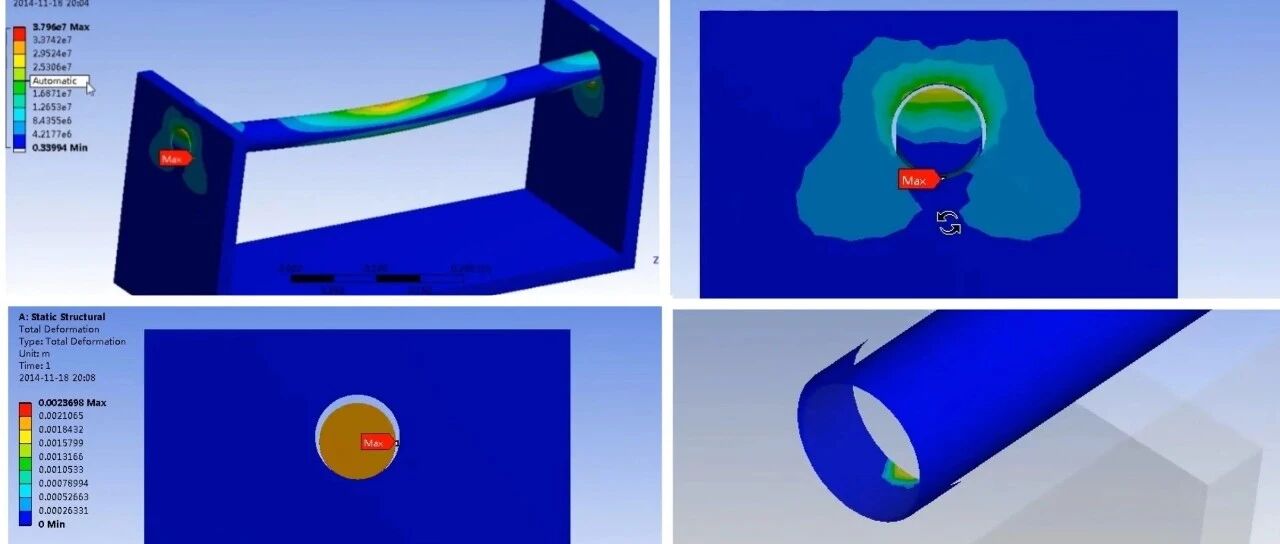

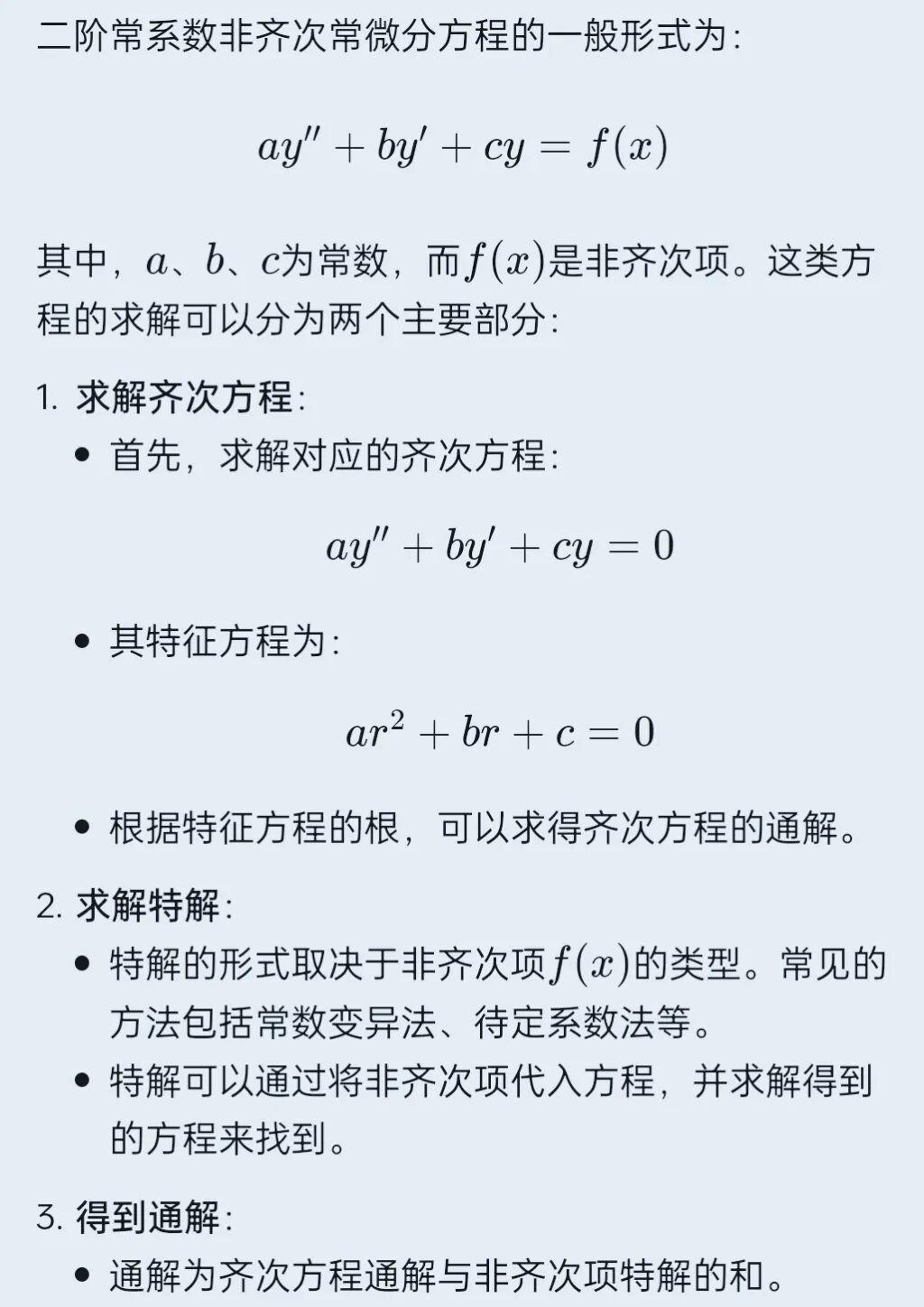

就拿结构动力学来说,动力学方程一般是二阶常系数非齐次常微分方程,如下所示:



以上便是求解此类方程的通用理论解法。这种分类和求解方法不仅逻辑清晰,而且避免了不必要的复杂性,使得求解过程更为系统和易于理解。


但对于工程问题的计算求解而言,理论求解是复杂且困难的,因为大多时候没法得到理论的解析解。因此,工程中有限元计算对微分方程组的求解采取了离散化的方法,即数值解法。常用的方法包括:平衡迭代法和差分法。

在进行数值解求解时,一般把微分用有限差分代替,把导数用有限差商代替从而把数学表达的物理方程和边界条件(一般均为微分方程)近似的改用差分方程(代数方程)来表示,把求解微分方程的问题改换成为求解代数方程的问题。不同的差分或差商形式会得到不同的递推公式,从而形成不同的算法

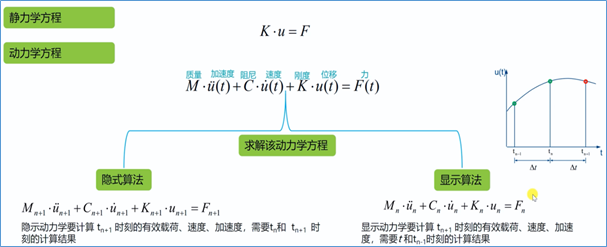

动力学中的隐式和显示算法


① 显式算法


如果递推公式当前状态的值,仅由之前的状态确定,那就是显式算法,典型代表就是中心差分算法。


如软件lsdyna就是采用显示算法。显示算法的好处就是不需要迭代计算,且没有迭代的收敛性问题,但误差会累计,所以精度差一些,需要重视计算的精度问题。


举一个例子,假设一个常微分方程为:

根据上面所述,在显式算法中,把微分用有限差商代替(此处为一阶向前差商)如下:

可以得出如下递推公式:

从方程中可以看出来,每个时刻的值由上一时刻所确定,所以一步一步进行下去即可。但当时间步取得较大时,就会偏离真实值,如下图所示:

显式算法的计算过程


② 隐式算法


如果递推公式是当前状态的值,同时由当前状态以及之前状态确定,那么就是隐式分析,需要求解隐式方程(就是方程的显示化)。

隐式求解过程需要迭代计算,也要进行修正误差,因此隐式算法精度较高,隐式方程最经典的就是纽马克算法,典型的有限元软件ansys,abaqus都有采用隐式算法。


同样以上面的微分方程为例,在隐式算法中,把微分用有限差商代替(此处为一阶向前差商)如下:

可以得出如下递推公式:

求解得:

所以很明显,在隐式算法中,T(k+1)时刻的值不光由T(k)时刻决定,还由当前时刻T(k+1)决定。也就是说,当前时刻的值由上一时刻和当前时刻的值共同决定。此外,隐式算法中需要求解隐式方程(就是方程的显示化)。对应此处就需要求解二次方程的根。

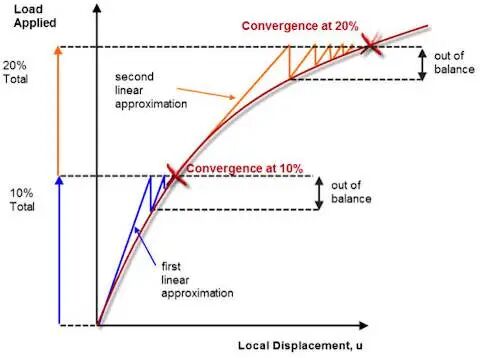

隐式算法是无条件收敛的,在隐式算法中,在求解二次方程的同时,一般需通过Newton–Raphson method算法对每一步进行迭代收敛的误差修整,直至收敛到指定的偏差。如下图所示:

隐式算法的计算过程

从以上解释可以看出,隐式和显示的根本区别在于数值计算采用的差分或差商代替微分或导数的形式不同。
那么什么是差分、差商呢?为什么要用差分、差商代替微分和导数呢?



差分?差商?是什么?


要回答上面的问题,这就要回到实际问题在通过数学求解时,理论求解遇到的三类问题:
① 找不到微分方程中被积函数f (x) 的原函数 F(x),怎么办?

② 微分方程中被积函数f(x)的解析表达式结构十分复杂,更别说找原函数了,怎么办?
③ 微分方程中被积函数f(x)没有表达式,而是由测量数据或数值计算给出的数据,怎么办?


要解决上述这些情况,都要求建立微分方程积分的数值近似计算方法,即建立数值积分公式

数值积分的方法或公式有:牛顿-科茨公式(梯形法则、辛普森法则、中点法则)、高斯积分、龙贝格积分、蒙特卡洛积分等。

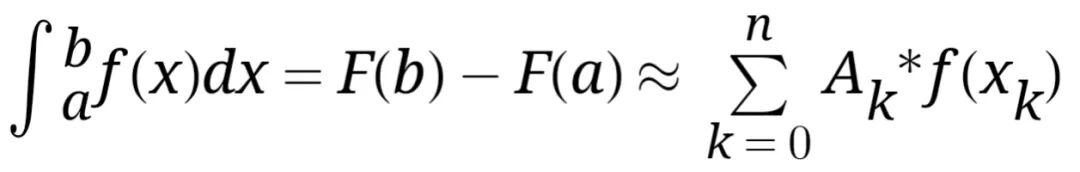

例如基于梯形或矩形公式的机械求积公式如下:



上式中,右端公式称为左端定积分的某个数值积分公式,其中 Xk称为积分节点, Ak 为求积系数(权), 也称之为伴随节点Xk的权。Ak与Xk关而与        无关,这类数值积分方法称为机械求积。可见这种数值求积方法不需要求出原函数。


上述数值积分中,它是用被积函数 f(x) 在 [a,b] 区间上的一些节点 Xk处的函数值 f(Xk)的线性组合作为定积分的近似值。


对于被积函数f(x)的表达式复杂,或函数以数据表格形式给出,可以利用数值方法求其导数,称为数值微分。即给定函数表 (xi,yi),i=0,1,2...n ,求出函数在节点 xi 处的微分或导数值。这就需要用到差分和差商的概念了。


① 函数f(x)的差分


差分(difference)又名差分函数或差分运算,差分的结果反映了离散量之间的一种变化,是研究离散数学的一种工具。它将原函数f(x) 映射到f(x+a)-f(x+b) 。差分运算,相应于微分运算,是微积分中重要的一个概念。


我们知道,等差数列:a1 a2 a3……an……,其中an+1= an + d( n = 1,2,…n )d为常数,称为公差, 即 d = an+1 -an , 这就是一个差分, 通常用D(an) = an+1- an来表示,于是有D(an)= d , 这是一个最简单形式的差分方程。

因此,差分的定义为:设变量y依赖于自变量t,当t变到t+1时,因变量y=y(t)的改变量:Dy(t)=y(t+1)-y(t),称为函数y(t)在点t处步长为1的(一阶)差分,记作Dy1=yt+1-yt,简称为函数y(t)的(一阶)差分,并称D为差分算子。

一般函数的差分可根据形式分为:向前差分、向后差分和中心差分。

函数的前向差分通常简称为函数的差分。对于函数f(x),如果在等距节点:



则称Δf(x)在每个小区间上的增量y(k+1)-y(k)k为f(x)的一阶向前差分


理,对于函数f(x)一阶向后差


对于函数f(x)一阶中心差分



② 函数f(x)的差商


差商即均差,一阶差商是一阶导数的近似值。对等步长(h)的离散函数f(x),其n阶差商就是它的n阶差分与其步长的n次幂的比值。


差商的定义如下:


由前述可知,如k阶差商的k=1时,若差分取向前的或向后的,所得一阶差商就是函数的导数的一阶近似;若差分取中心的,则所得一阶差商是导数的二阶近似。


我们知道,导数的定义为:

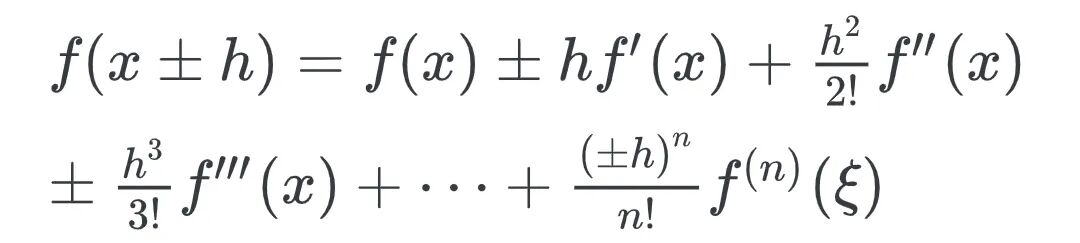

因此,当h充分小时,就可用差商近似导数,并由泰勒公式(如下)得到余项,估算误差 :


①向前差商公式:

通过差商我们可以得到函数f(x)微分的近似表达:

其余项为(通过拉格朗日中值定理求得):

上述微分的差商近似表达为向前差商公式。


此外,差商表达式也可写成如下形式:

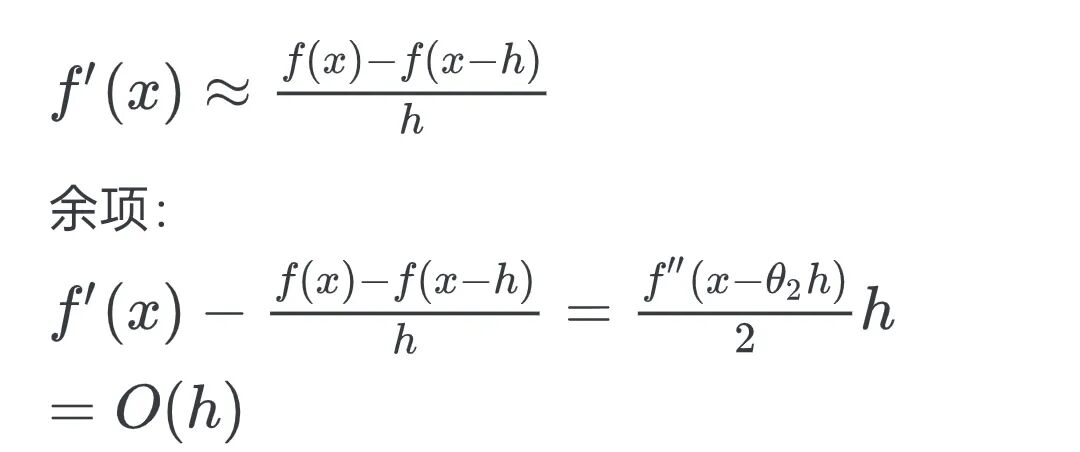

向后差商:

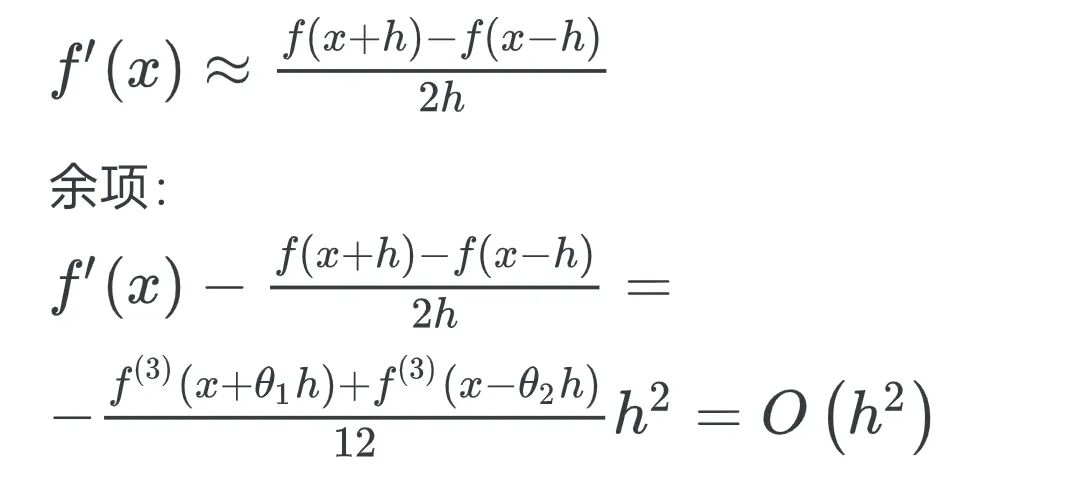

中心差商:


由泰勒公式得到差商公式的余项公式可以看出,用差商近似导数,其精确度与步长 h有关,h 越小近似程度越高。


中心差商公式的精确度最高。实际计算时,如果h取得过小,又会因有效数字损失(关于有效数值的问题可以查阅教材《数值计算》)而导致误差增大。


从几何上看,向前,向后,中心差商公式分别是以三点中的某两点间弦的斜率近似曲线中点斜率的。一般的,对称的中心差商与中点处的斜率更接近。在实际使用中,估计插值区间端点处导数值时多使用端点形式,其他时候更多使用中点形式。





隐式算法与显示算法的区别


实际工程问题中,利用显式算法求解和隐式算法求解一般都会采用增量求解,即将分析步分割为若干个增量步,在当前增量步达到平衡时计算下一个增量步。

显式求解过程中,每个增量步内不需要进行迭代求解(因为递推公式当前状态的值,仅由之前的状态确定),且无需形成切线刚度矩阵,故每个增量步内计算量相对于隐式求解方法消耗较小,一般与单元规模成正比。但增量步长也不能过大,一般不超过模型最小自由振荡周期的1/10,否则容易导致计算结果发散。


隐式求解过程中,每个增量步都需要进行平衡迭代,需要形成切线刚度矩阵,计算量相对较大,一般与单元规模和迭代收敛速度相关。隐式求解的收敛速度和稳定性根据选择迭代方法的不同而不同。因此,需要针对模型特性选择合适的增量步长,保证计算结果的收敛。


综上,无论是显式求解还是隐式求解,都需要根据模型和求解问题合理设置分析步的增量步长和求解方法,保证分析的精度和质量。



隐式和显示求解算例


向欧拉和后向欧拉分别是显式和隐式的一个典型计算方法。本文将引用这两个方法来尽量直观地展现显式求解和隐式求解的区别。

前向欧拉:

后向欧拉:


现在以如下一个微分方程算例为例,通过向前欧拉法和向后欧拉法计算,以表明隐式算法与显示算法的区别:



① 前向欧拉法

使用前向欧拉法,根据上述微分可得:


显然,这个式子不需要做任何额外运算就能从yn得出yn+1,因此每步计算量小。但h存在一个最大限制,具体见下面的推导过程:

可得:

可见,当|1-h|>=1时,方程将发散;需保证h<2时,整个方程才收敛。


② 向后欧拉法
使用向后欧拉法,依据上述微分可得:



这个式子不能直接得出yn+1, 必须做进一步计算得到:




当h>0时,y无条件收敛。


③ 结果比较
假设n=30

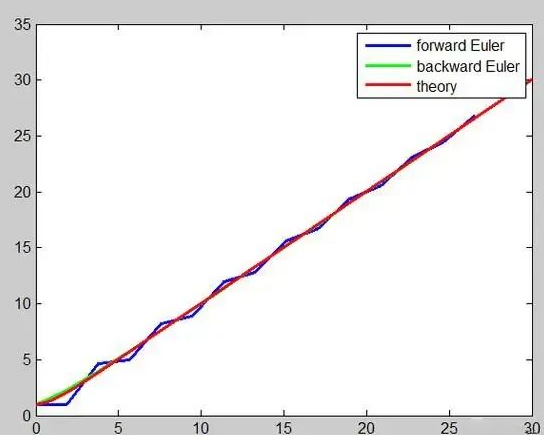

(1)当h = 1.9时,计算结果如下图所示,显式和隐式都和理论接近:

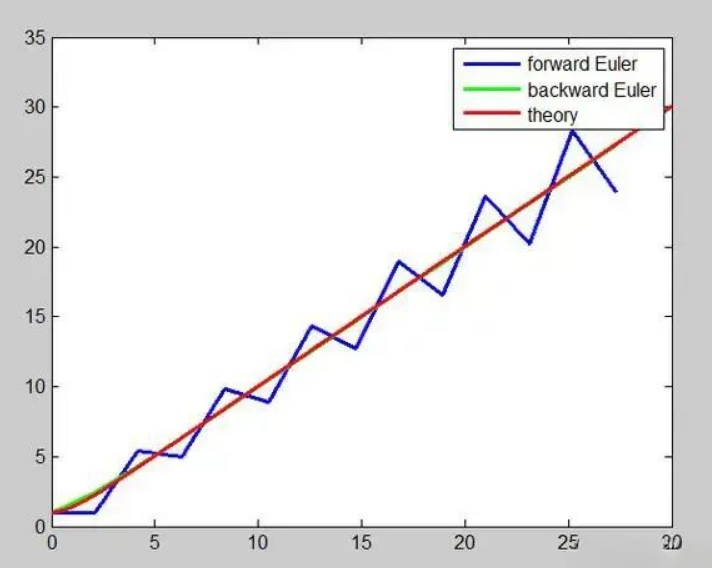

(2)当h = 2.1时,计算结果如下图所示,显式求解发散了:
