最新版CARLA 0.9.16原生鱼眼相机仿真效果及代码分析
作者 | 张峻川, 编辑 | 李慢慢, 出品 | 车路漫漫
一、前言
千呼万唤始出来！历时5年，CARLA终于提供了原生的鱼眼相机模型（Wide Angle Lens）！
目前CARLA文档中已经包含了鱼眼相机模型（Wide Angle Lens）的使用说明，绝大部分相关代码都可以从源代码仓库中观察到。（在这以前，CARLA一直没有支持大视角相机模型，网上虽然流传着一些网友自己开源的方法，但都存在着一些问题，比如我之前分享的方法，详见本链接，就存在接缝伪影的问题，非常影响仿真的效果）。本文将介绍CARLA中鱼眼相机模型的使用方法，关键代码的说明，展示鱼眼相机模型的仿真效果。
二、部署使用
首先声明：确切来说，CARLA的鱼眼相机模型并不包含在其0.9.16稳定版里，从ue4-dev分支的commit历史可以看到，0.9.16版封版时间是2025年9月16日，但鱼眼相机模型的合入时间是9月18日，将将没有赶上。所以如果要等CARLA的稳定版也包含鱼眼相机模型，恐怕要等下一个UE4稳定版发布了。
现在尝试鱼眼相机模型的下载，需要在ue4-dev分支中拉取合适的版本，因此只能采用源码编译（build from source）的方式使用。
编译后使用make launch的方式运行CARLA的Server服务器，仓库代码中提供了名为manual_control_fisheye.py的client客户端代码，启动后就可以看到鱼眼相机模型的效果了。
示例代码manual_control_fisheye.py的命令行参数如下：
Hello from the pygame community. https://www.pygame.org/contribute.html
usage: manual_control_fisheye.py [-h] [-v] [--host H] [-p P] [-a] [--res WIDTHxHEIGHT] [--filter PATTERN] [--generation G] [--rolename NAME] [--gamma GAMMA] [--fov FOV] [--fov_mask] [--longitude_shift LONGITUDE_SHIFT] [--fov_fade_size FOV_FADE_SIZE] [--model MODEL]
[--k0 K0] [--k1 K1] [--k2 K2] [--k3 K3] [--equirectangular] [--perspective] [--sync]
CARLA Manual Control Client
options:
-h, --help show this help message and exit
-v, --verbose print debug information
--host H IP of the host server (default: 127.0.0.1)
-p P, --port P TCP port to listen to (default: 2000)
-a, --autopilot enable autopilot
--res WIDTHxHEIGHT window resolution (default: 1280x720)
--filter PATTERN actor filter (default: "vehicle.*")
--generation G restrict to certain actor generation (values: "1","2","All" - default: "2")
--rolename NAME actor role name (default: "hero")
--gamma GAMMA Gamma correction of the camera (default: 2.2)
--fov FOV Camera field of view angle (default: 90.0)
--fov_mask Wheter to draw pixels outside the FOV as black (default: "false").
--longitude_shift LONGITUDE_SHIFT
--fov_fade_size FOV_FADE_SIZE
--model MODEL Camera model (default: "perspective")
--k0 K0 k0 parameter for the Kannala-Brandt camera model (default: 0).
--k1 K1 k1 parameter for the Kannala-Brandt camera model (default: 0).
--k2 K2 k2 parameter for the Kannala-Brandt camera model (default: 0).
--k3 K3 k3 parameter for the Kannala-Brandt camera model (default: 0).
--equirectangular Determines whether image rectification will be applied (default: "false")
--perspective Determines whether image rectification will be applied (default: "false")
--sync Activate synchronous mode execution

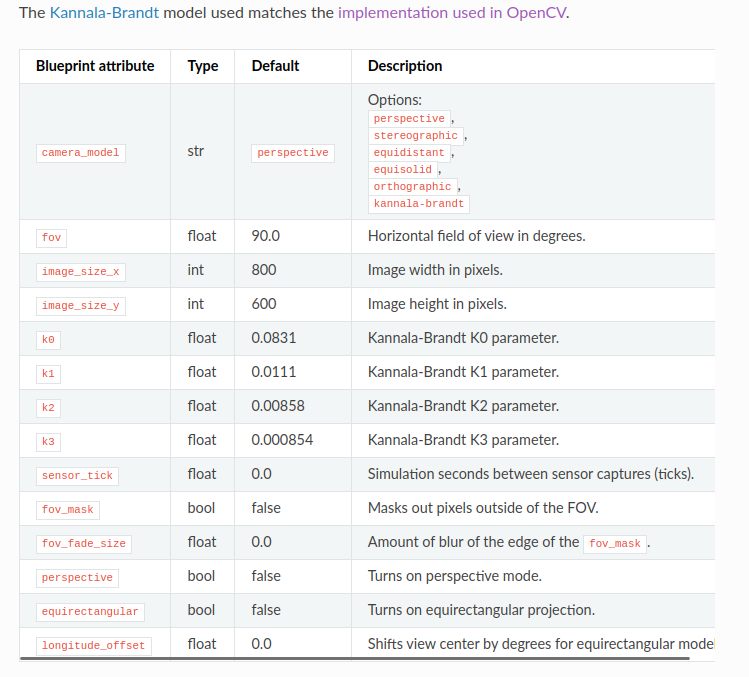

其中各项参数的解读可以参考官方文档，如图1所示：
[图1]

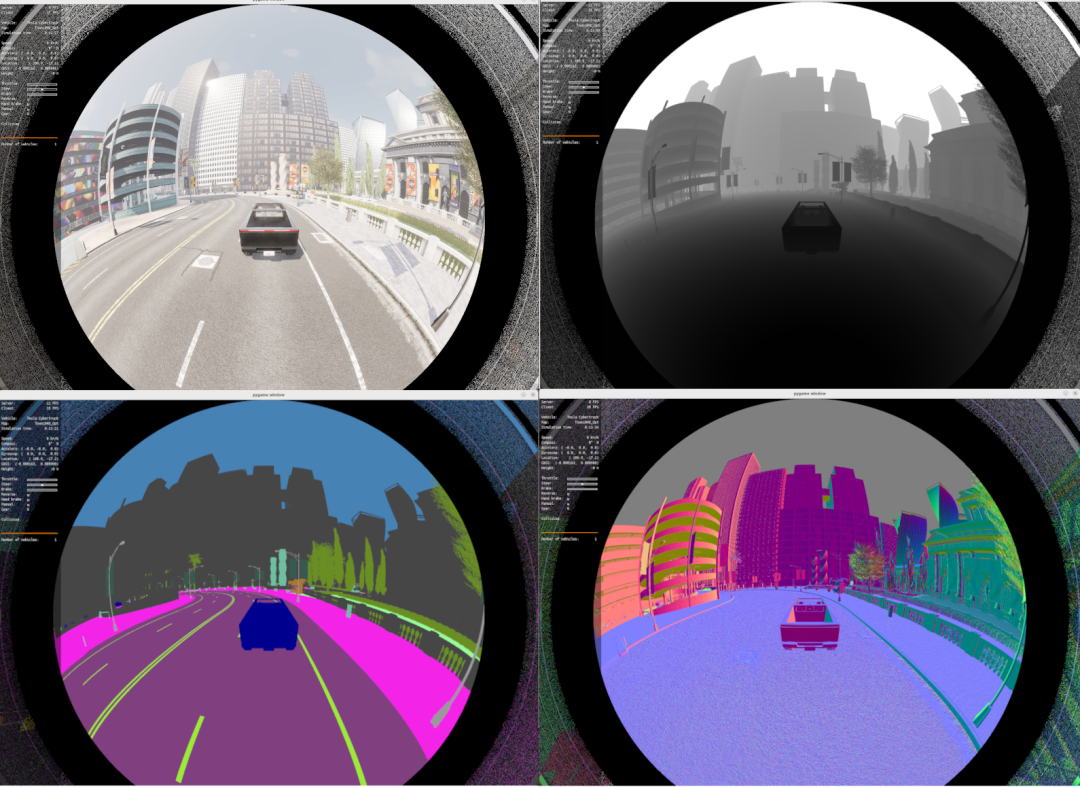

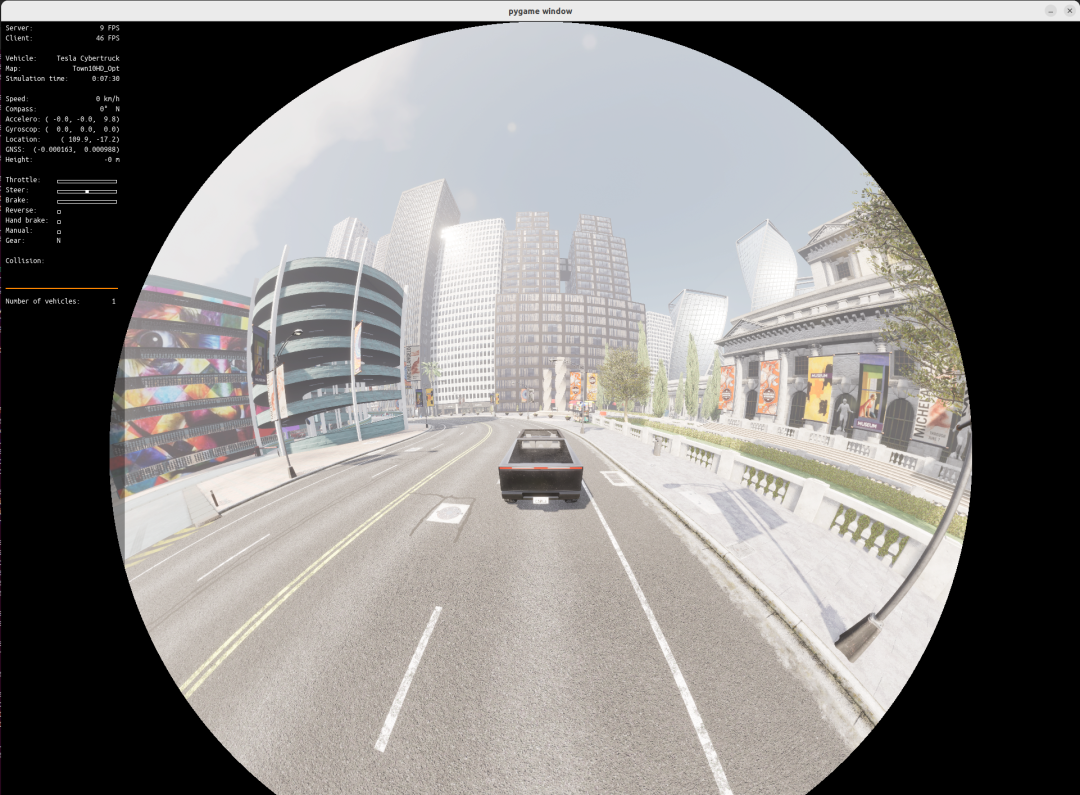

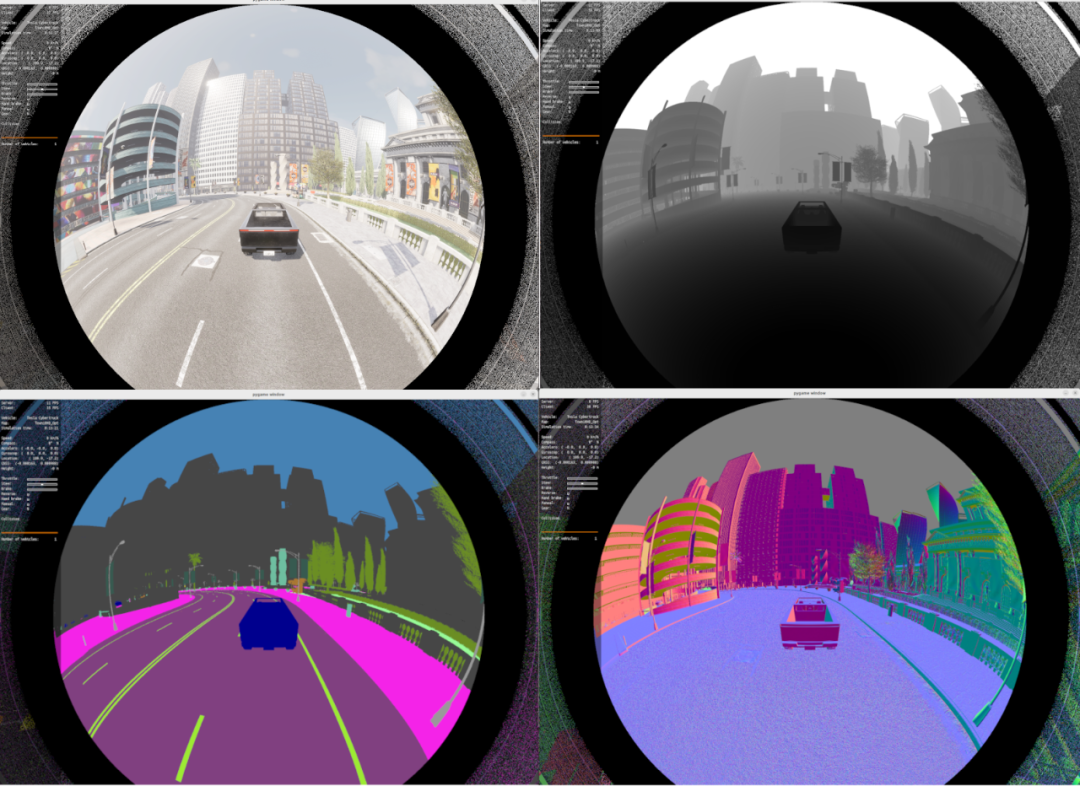

manual_control_fisheye.py中可以看到使用Python API构建和调用鱼眼相机模型模型的方法，运行示例程序后可以从pygame窗口中直接看到鱼眼相机渲染效果，并切换不同的相机特效，如深度相机、分割相机等。以下是笔者参考真实鱼眼参数，给k0-k3赋值，渲染出的CARLA相机图像：
[图2]
说明：为与真实相机参数尽量对齐，本文中所附所有图像的分辨率都是1920x1536，超出笔者所用屏幕分辨率，因此鱼眼图像底边会出现被裁剪的现象。

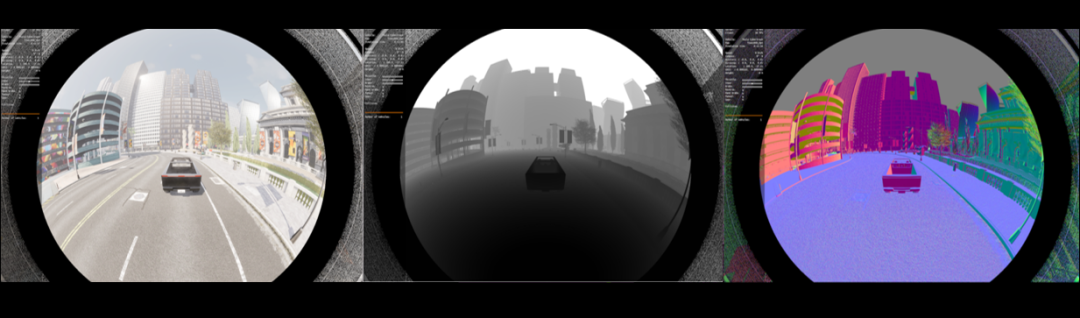

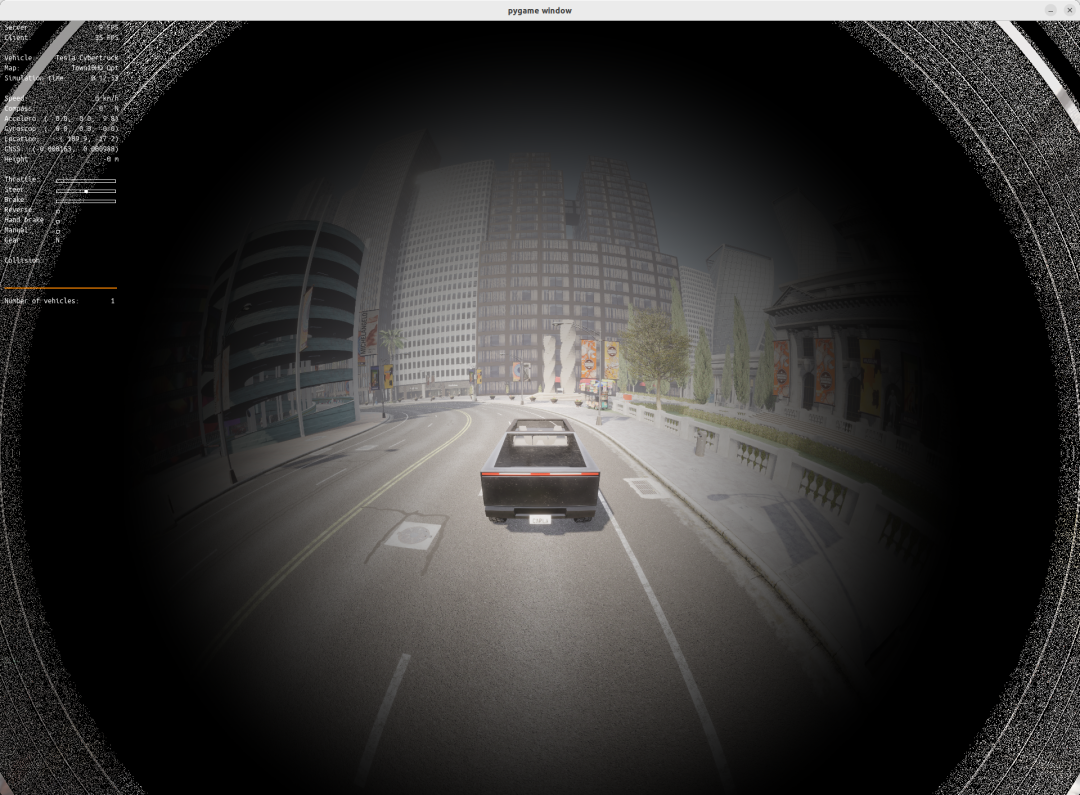

此外，本文所有鱼眼图像选择fov_mask = True，即去除fov外的图像内容，且选择fov_fade_size等于默认的0。fov_fade_size的效果如下（fov_fade_size = 3.6）：
[图3]

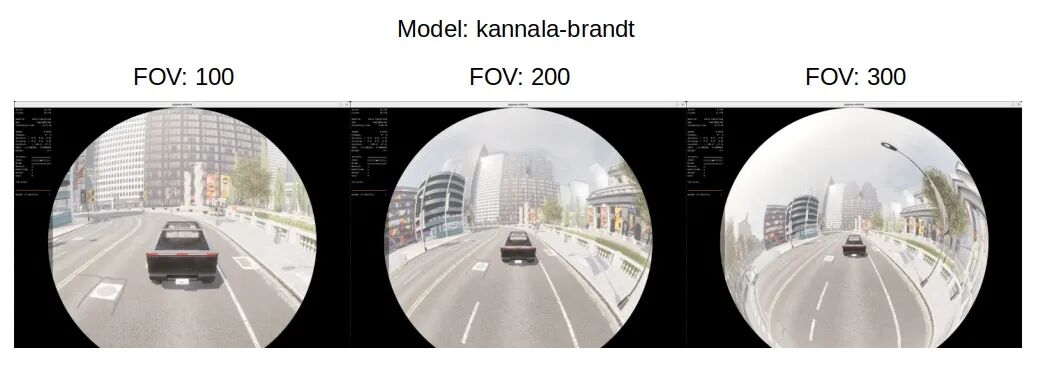

对于鱼眼相机来说，最重要的参数恐怕就是fov了，以下是不同fov下的图像效果对比：
[图4]
显然，随着fov的增大，可见的视野范围随之增大。

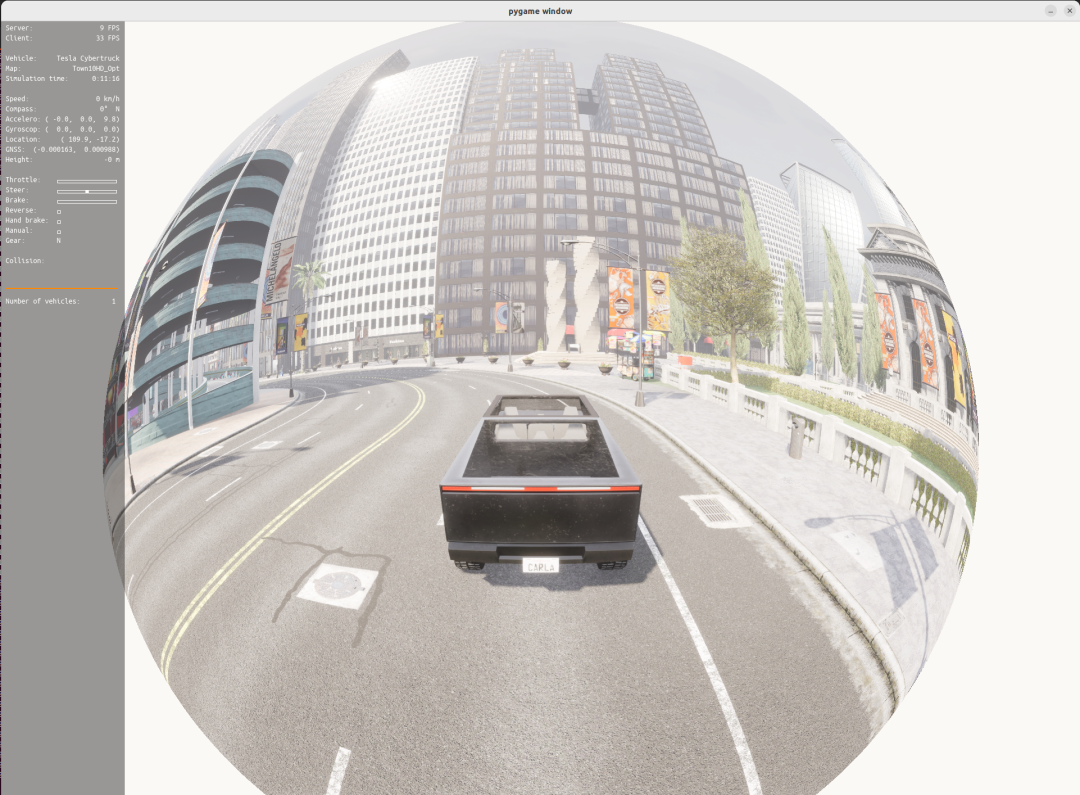

接下来对比不同的Lens畸变模型对图像的影响，以下图像均选用fov = 200的参数。 透视投影（perspective）：
[图5]
可见对于200的大fov角度，简单的perspective模型已经不能正确投影图像了。

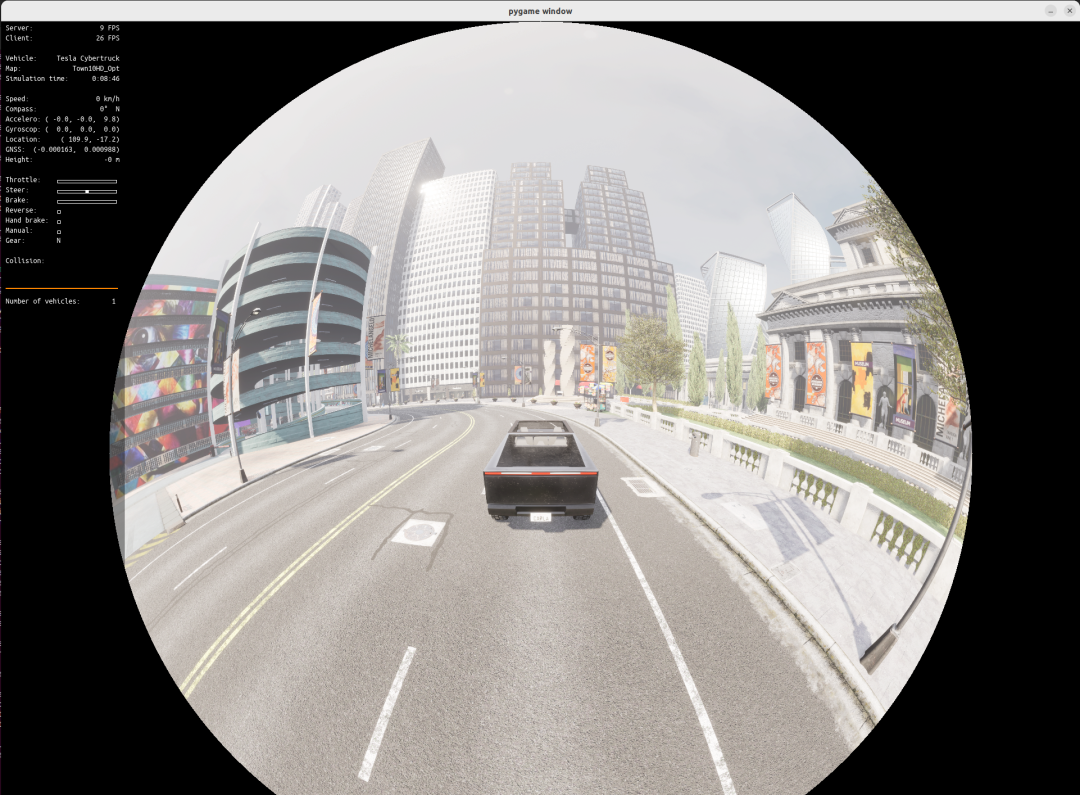

立体投影（stereographic）：
[图6]

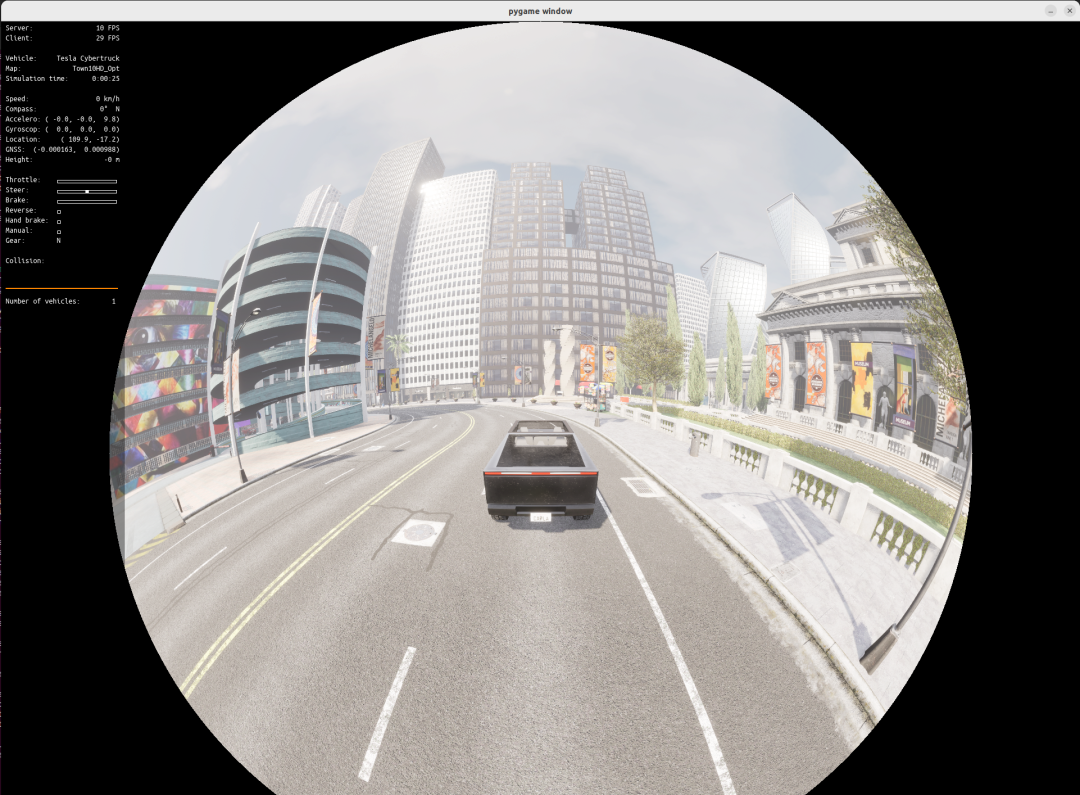

等距投影（equidistant）：
[图7]
等立体角投影（equisolid）：
[图8]
正交投影（orthographic）：
[图9]
kannala-brandt自定义：（本图使用k0-k3的默认值）
[图10]
以上各个模型的具体畸变计算方法，读者可以参考官方的代码进行深层探索。
三、关键代码解析
原生代码实现了在CARLA中模拟广角、鱼眼和大扭曲相机镜头的系统。为解决此问题，该模型实现采用了立方体贴图方法，具体解释如下：
传感器生成6个标准透视相机，指向所有方向（前、后、左、右、上、下），以捕获整个环境。
它使用一个计算着色器(Compute Shader)，基于复杂的数学镜头模型（例如，Kannala-Brandt模型）对这6幅图像进行采样，并将它们拼接成一幅2D输出图像。
总结起来就是，首先对整个环境生成6张“照片”以捕获所有方向场景信息，然后在Shader中执行逆光路计算：对目标鱼眼图像中的每个像素，根据Lens畸变模型计算其光路向量，最终求出光路向量与开始的6张“照片”的交点位置，采样其rgb/深度/分割信息。
备注：由于需要采集6张”照片“，且在计算光路向量时需要迭代计算数值解，因此在相同分辨率下，CARLA的鱼眼相机渲染速度会低于普通相机渲染。笔者进行了简单对比，同样是1920x1536分辨率（使用RTX 3090主机运行CARLA server），普通相机server fps在20左右，换成鱼眼相机后，server的fps会降到10左右。
原生代码的c++结构，类层次结构：
AActor (Unreal)
└── ASensor (Carla)
└── ASceneCaptureSensor_WideAngleLens (管理立方体贴图与计算着色器)
├── ASceneCaptureCamera_WideAngleLens (RGB实现)
└── AShaderBasedSensor_WideAngleLens (非RGB传感器的基类)
├── ADepthCamera_WideAngleLens
├── ASemanticSegmentationCamera_WideAngleLens
└── AInstanceSegmentationCamera_WideAngleLens
着色器内容可详见 CameraModelCommon.ush，WideAngleLens.usf 等文件。
作者寄语：鱼眼相机在自动驾驶中主要用于环视，即获得车身360°近距离的图像信息，用于360全景/自动泊车/交通拥堵辅助等功能应用中，后续笔者也将基于此类功能展开仿真探索，欢迎各位小伙伴的持续关注与加入。
以上，本文完。
