ANSYS 经典界面 APDL 如何输出剪力轴力及弯矩图

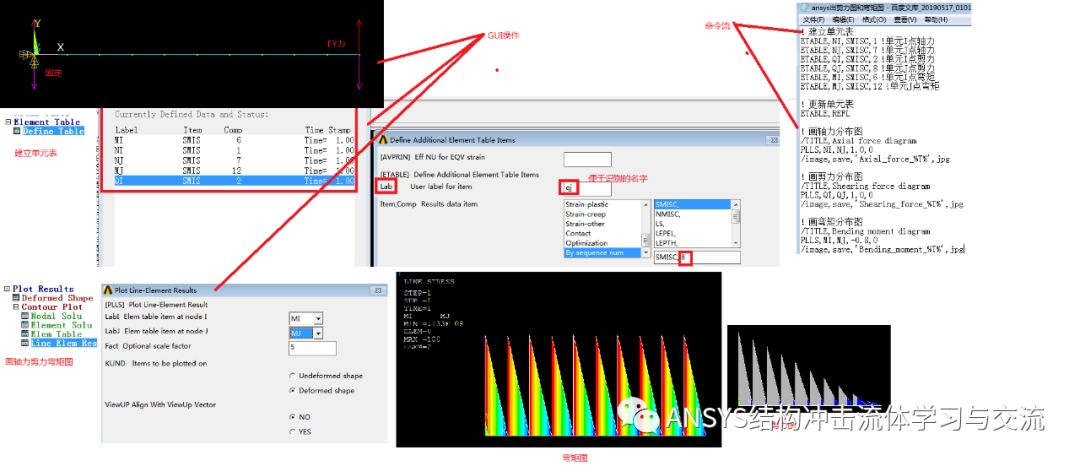

具体方法见下图：

GUI操作方法：

命令流如下：

! 建立单元表 

ETABLE,NI,SMISC,1 !单元I点轴力 

ETABLE,NJ,SMISC,7 !单元J点轴力 

ETABLE,QI,SMISC,2 !单元I点剪力 

ETABLE,QJ,SMISC,8 !单元J点剪力 

ETABLE,MI,SMISC,6 !单元I点弯矩 

ETABLE,MJ,SMISC,12 !单元J点弯矩 

! 更新单元表 

ETABLE,REFL 

! 画轴力分布图 

/TITLE,Axial force diagram 

PLLS,NI,NJ,1.0,0  

/image,save,'Axial_force_%T%',jpg 

! 画剪力分布图 

/TITLE,Shearing force diagram 

PLLS,QI,QJ,1.0,0  

/image,save,'Shearing_force_%T%',jpg 

! 画弯矩分布图 

/TITLE,Bending moment diagram 

PLLS,MI,MJ,-0.8,0 

/image,save,'Bending_moment_%T%',jpg
