笔记摘录：AUTODYN 高压气体冲击钢板

高压气体冲击钢板问题

   如图13所示，假设容器内压力为P，若固定端盖的螺钉瞬间失效，要求模拟端盖冲击钢板的整个过程？如何获得端盖飞出过程中速度随时间的变化情况？以及冲击钢板时速度？冲击力大小？

【方案1：完全按照实际模型建模分析，，，，计算量大，，时间长，，，，】

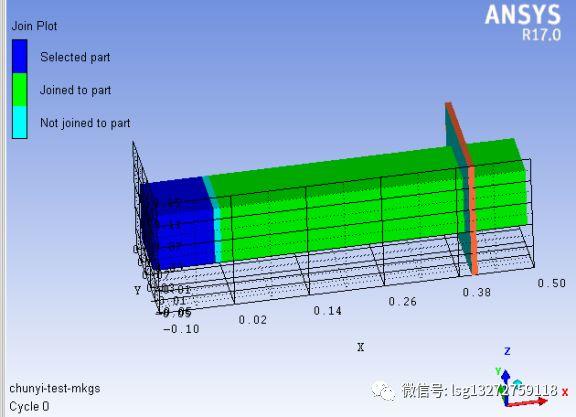

【方案2：用标准单位，计算时间去5e-3S差不多，，，高能空气euler非euler-fct有能量密度默认0边界，，，高能空气与空气在端盖位置连接join进行流通，，，其他3个面不管就是0速度边界，，，，；端盖lagrange与高能空气及空气模型重叠，无边界即自由状态，，，，，空气一个面与高能空气join，另外3个面自由flow out边界；，，，容器不考虑，仅仅为高能空气的默认0速度边界即可替代，，，，建立钢板模型，与空气重叠，，，，，进行完整计算，获得端盖的飞行过程及与钢板的冲击过程】

【方案3：一开始不建立钢板模型，只进行端盖速度计算，，，，，然后通过映射方式，计算冲击，建立钢板模型，通过映射，只讲端盖映射进来，进行冲击计算；】

图13端盖冲击钢板示意图

解决思路：

腔体压力作为初始压力，考虑压力从初始压力下降到0的过程【那么压力的变化规律怎么给？】。

可以通过“密度和初始能量来替换给定的密度、内部压力进行计算”（要么通过公式计算，利用密度+压力求解初始能量，要么通过autodyn测试，给定不同初始能量，看是否与压力对应的起来），难点是如何将客户提供的压力转化为容器内空气的密度和能量。。

【温度25℃，压力63MPA，密度必须提供501.41kg/m3，软件要求输入】

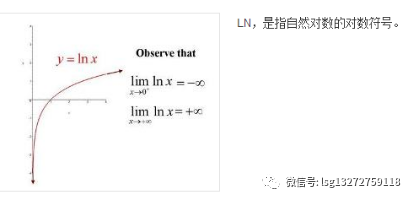

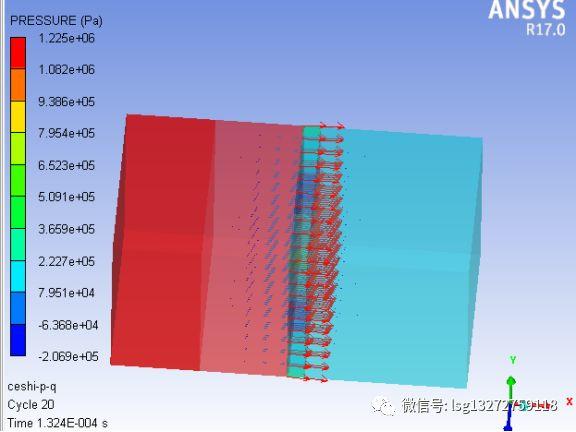

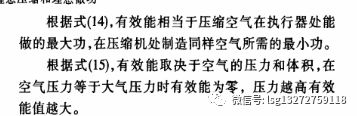

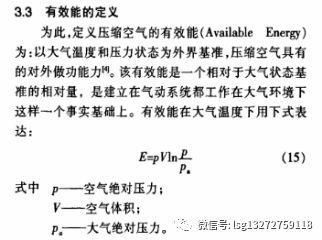

【压缩空气初始能量=大气能量2.068e5+有效能PVLn(P/P0)，通过autodyn验证（试加初始能量，计算一下，看初始压力值对不对），该方法没有问题。】
