本报告选取了典型的C级乘用车为仿真对比测试用车，其发动机功率为150kw，6挡变速箱，差速器差速比4.1:1，四驱 (分动箱齿比1:1)，齿轮齿条式转向器；仿真测试工况包括加减速、带挡滑行、正弦波转向、鱼钩（高低附路面）、双移线、蛇形工况等，涵盖了车辆在线性范围和极限工况下的纵向、侧向和纵侧向动力学，并分别与国际主流车辆动力学软件作了全面且严格的一对一比较。

仿真测试结果表明，PanoCar与国际主流车辆动力学软件在模型精度上高度一致。

1.加速减速

1)测试目的：评估车辆的动力总成与制动系统性能、以及极限加减速工况下的纵向动力学性能；

2)测试工况：平坦高附路面 (Mu=0.85)，初始车速0 (km/h)，无转向输入；

3)模型输入：0-10s全油门（100%）加速，15-25s制动主缸压力输入10MPa

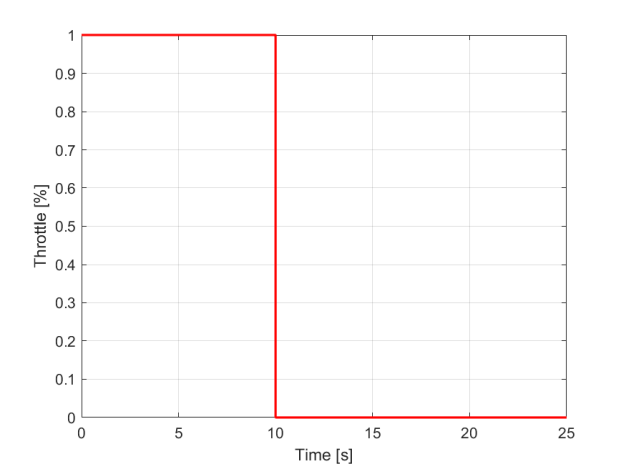

节气门开度 (-)

制动主缸压力 (MPa)

4)仿真测试结果对比：PanoCar vs. CxxSim

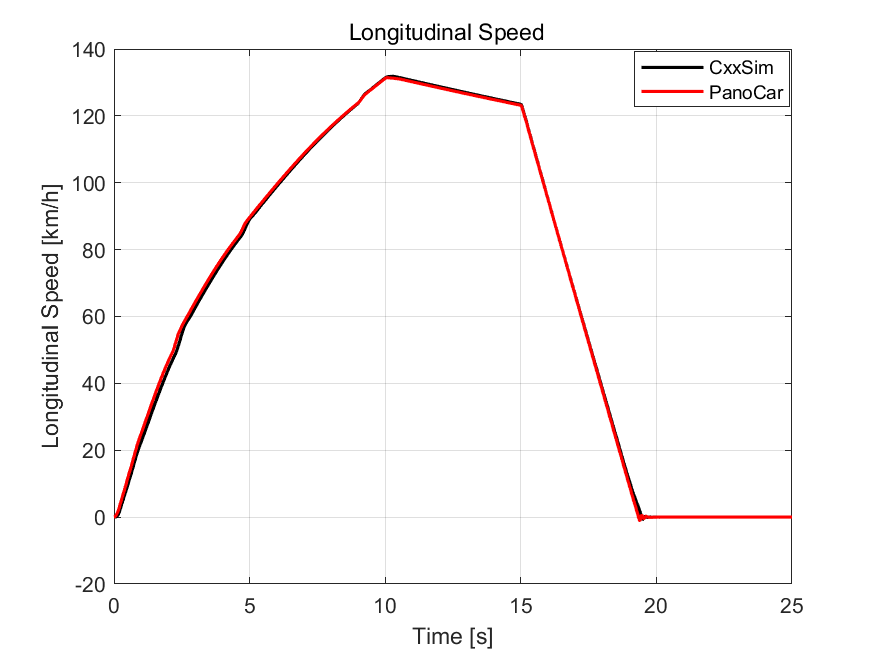

纵向车速 (km/h)

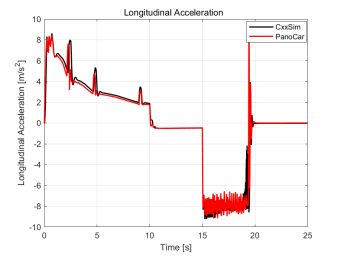

纵向加速度 (m/s^2)

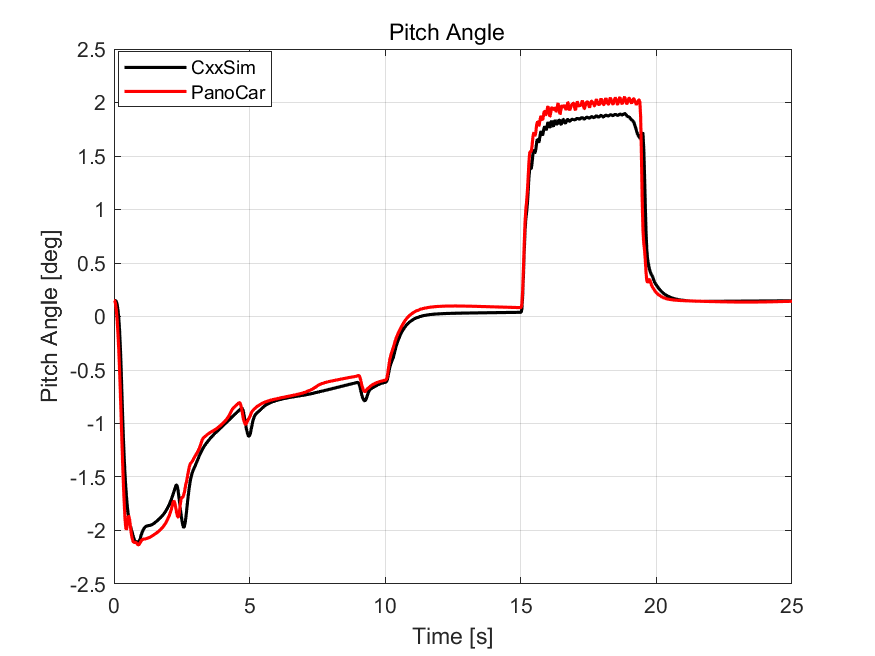

车身俯仰角(deg)

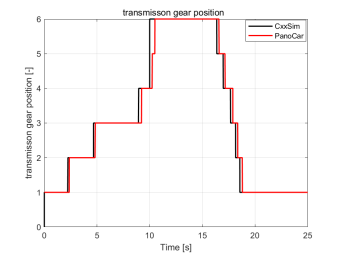

变速箱挡位 (-)

2.带挡滑行

1)测试目的：评估车辆动力传动系统、空气动力学、轮胎模型的建模精度；

2)测试工况：平坦高附路面 (Mu=0.85)，初始车速120 (km/h)，无油门、制动踏板和方向盘输入；

3)仿真测试结果对比：PanoCar vs. CxxSim

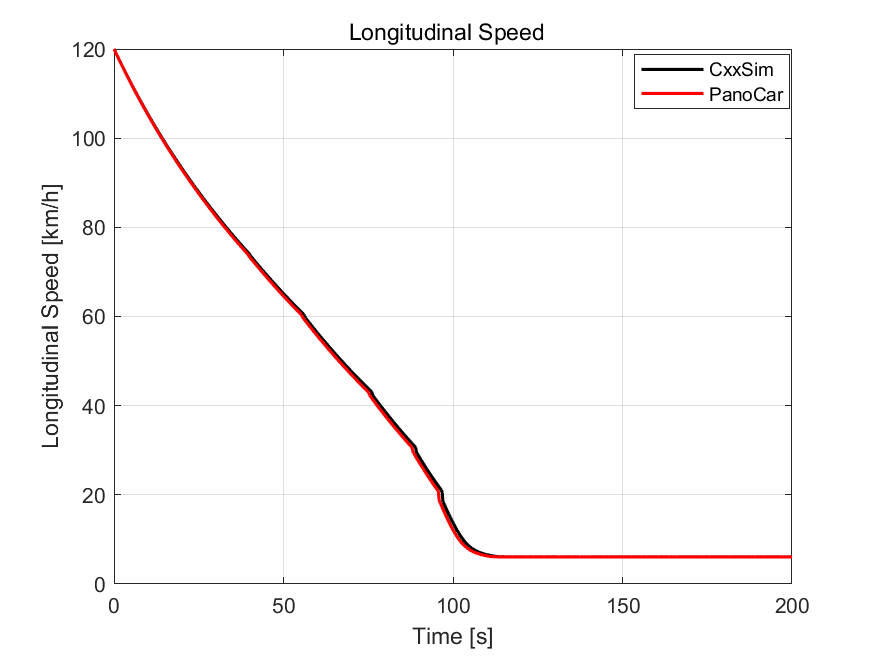

纵向车速 (km/h)

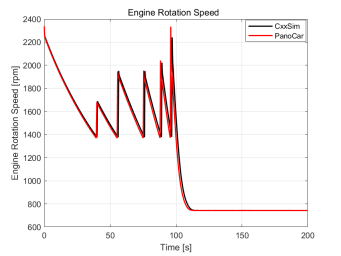

发动机转速 (rpm)

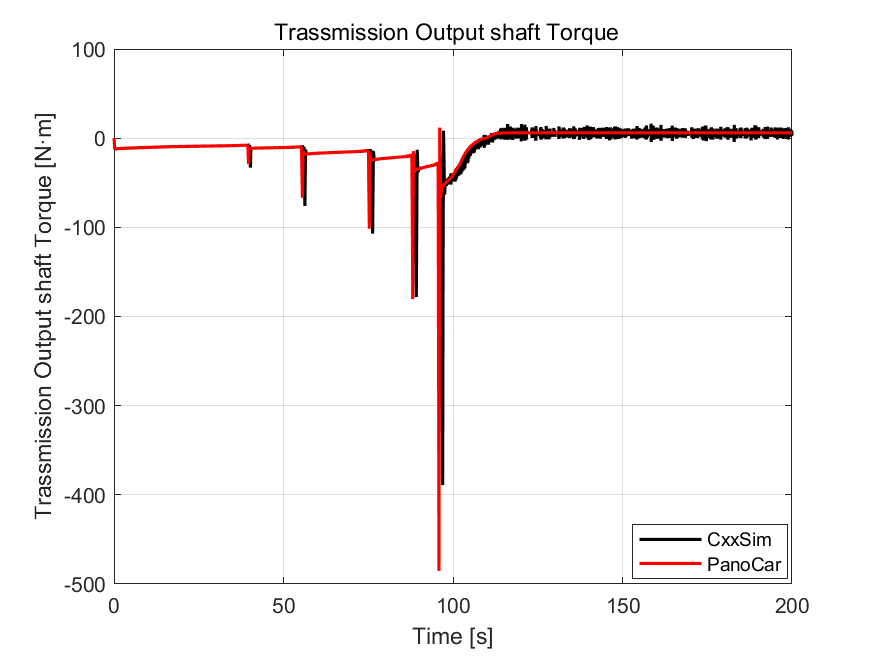

变速箱输出扭矩 (Nm)

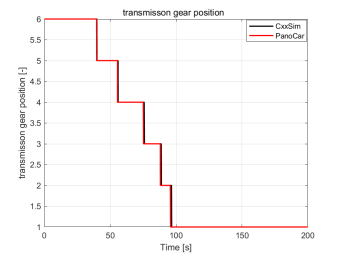

变速箱挡位(-)

3.正弦波转向

1)测试目的：评估车辆高速行驶时的操纵稳定性；

2)测试工况：平坦高附路面 (Mu=0.85)，车速闭环控制、期望车速100 (km/h)，方向盘正弦波输入 (±57.3 deg，0.16Hz，如下图所示)；

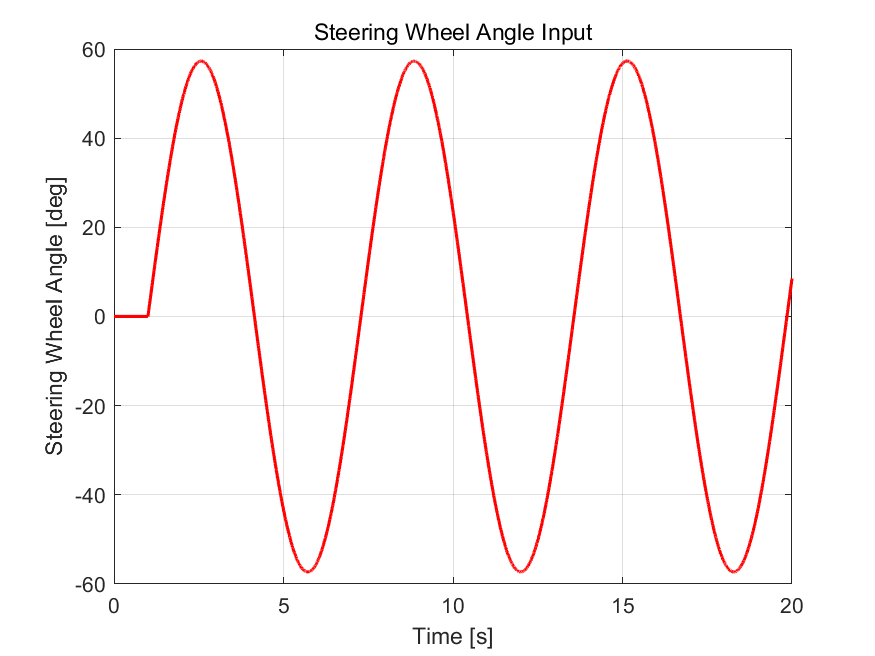

方向盘正弦输入 (deg)

3)仿真测试结果对比：PanoCar vs. CxxSim

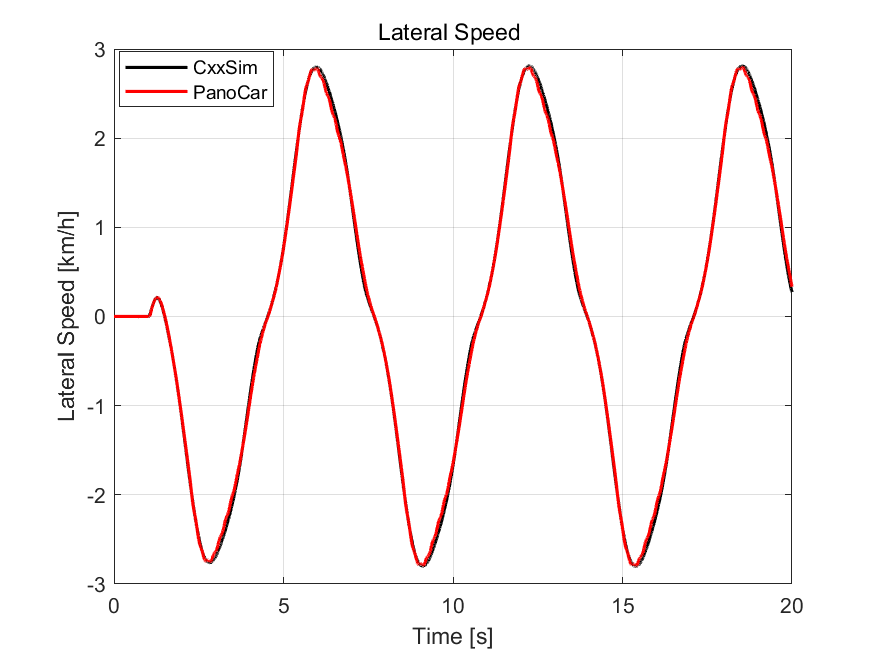

侧向车速 (km/h)

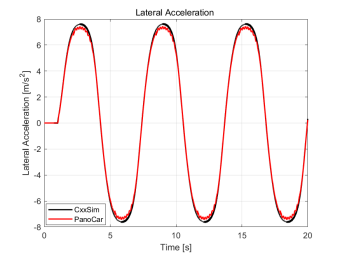

侧向加速度(m/s^2)

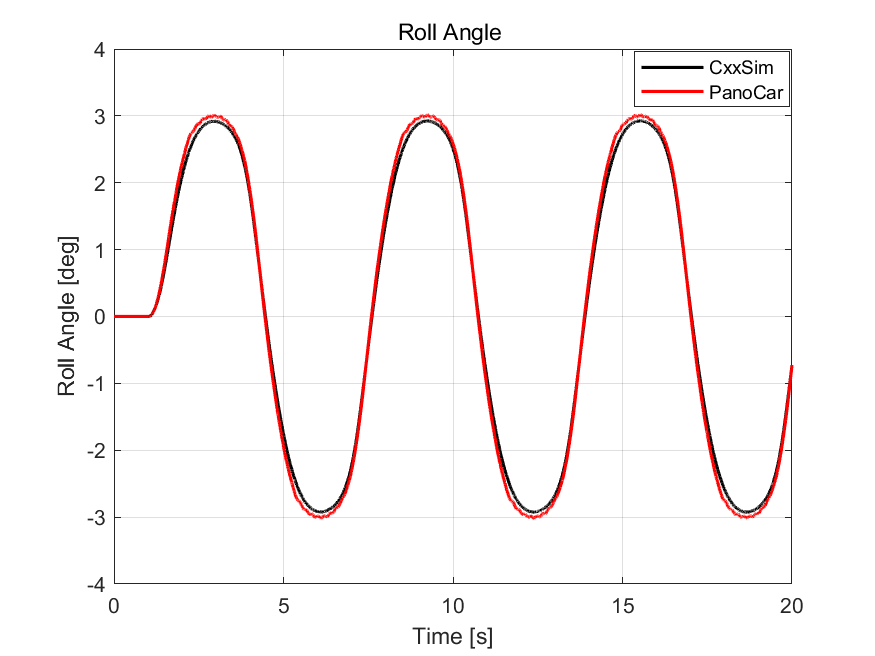

车身侧倾角 (deg)

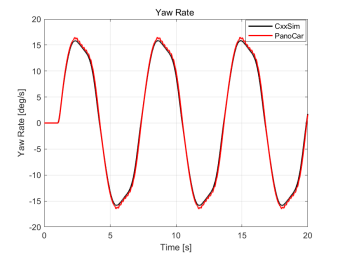

横摆角速度 (deg/s)

4.鱼钩

1)测试目的：评估车辆高附路面下的操控稳定性和抗侧翻能力；

2)测试工况：平坦高附路面 (Mu=0.85)，初始车速50 (km/h)、无油门和踏板输入，方向盘转角输入如下图所示；

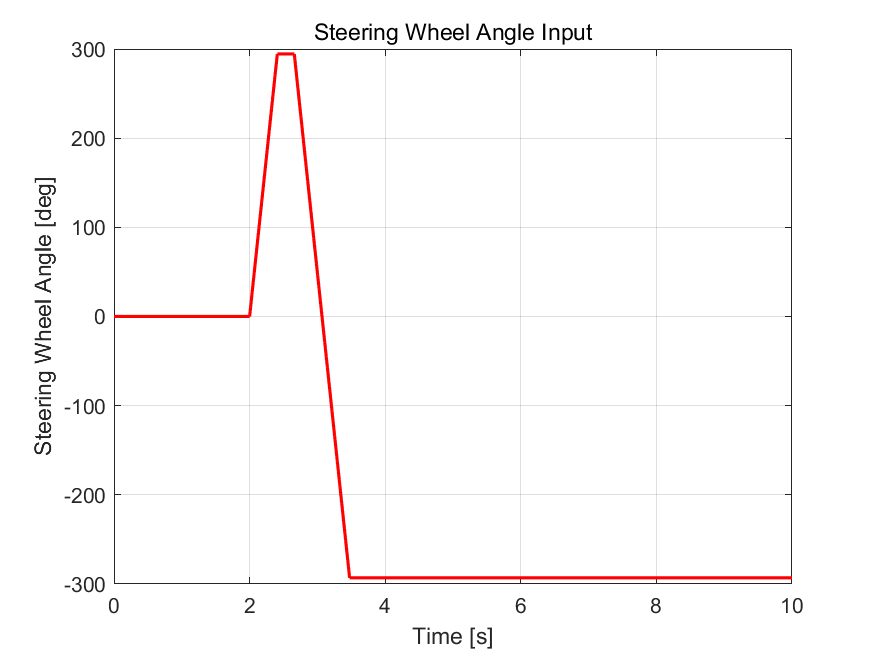

方向盘转角 (deg)

3)仿真测试结果对比：PanoCar vs. CxxSim

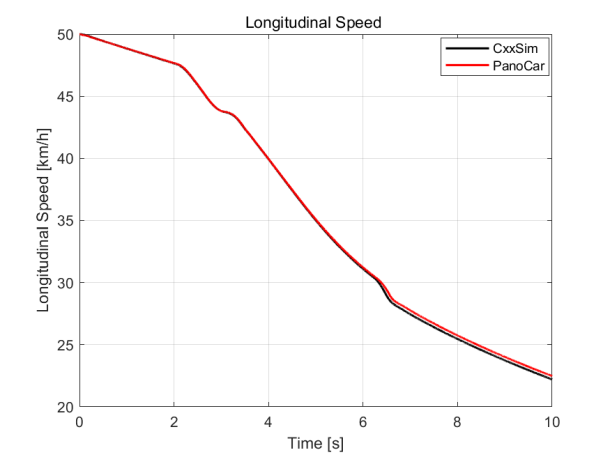

纵向车速 (km/h)

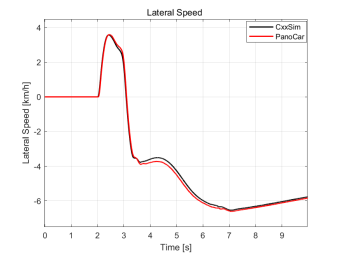

侧向车速 (km/h)

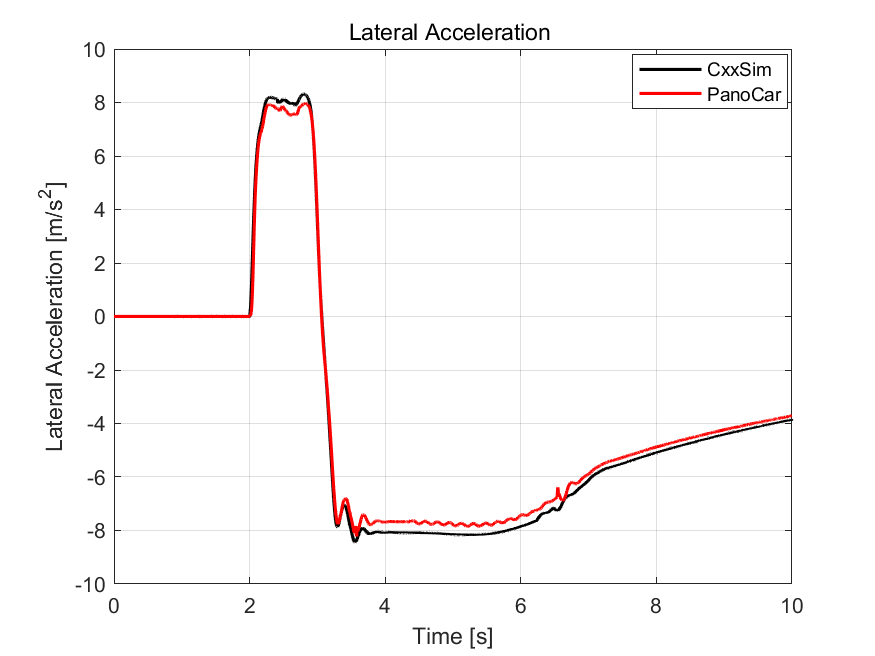

侧向加速度(m/s^2)

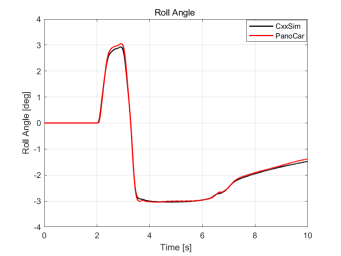

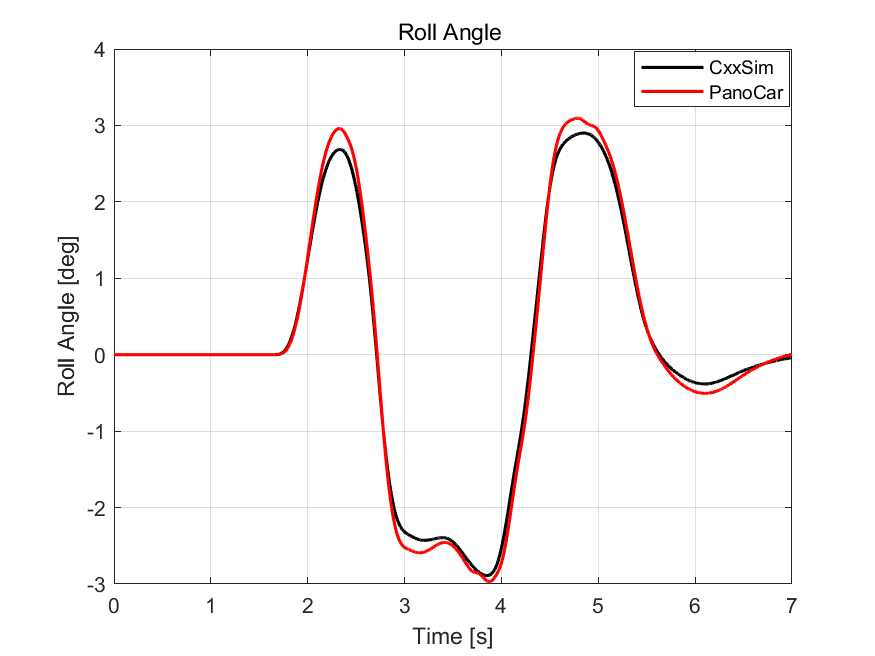

车身侧倾角 (deg)

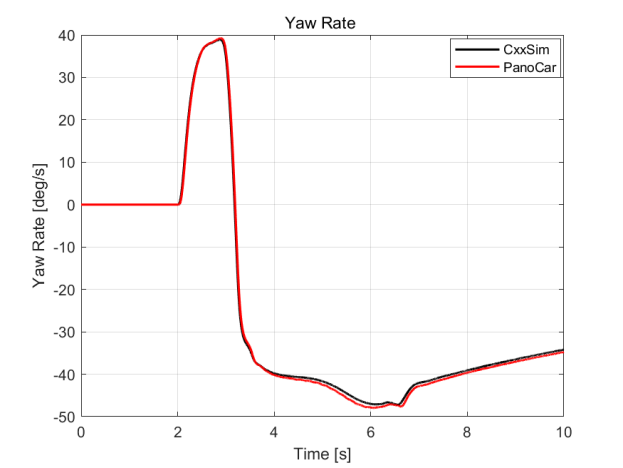

横摆角速度 (deg/s)

5.双移线

1)测试目的：评估车辆在紧急变道或避障等极限工况下的操控稳定性；

2)测试工况：平坦高附路面 (Mu=0.85)，车速闭环控制、期望车速120 (km/h)，方向盘转角输入如下图所示；

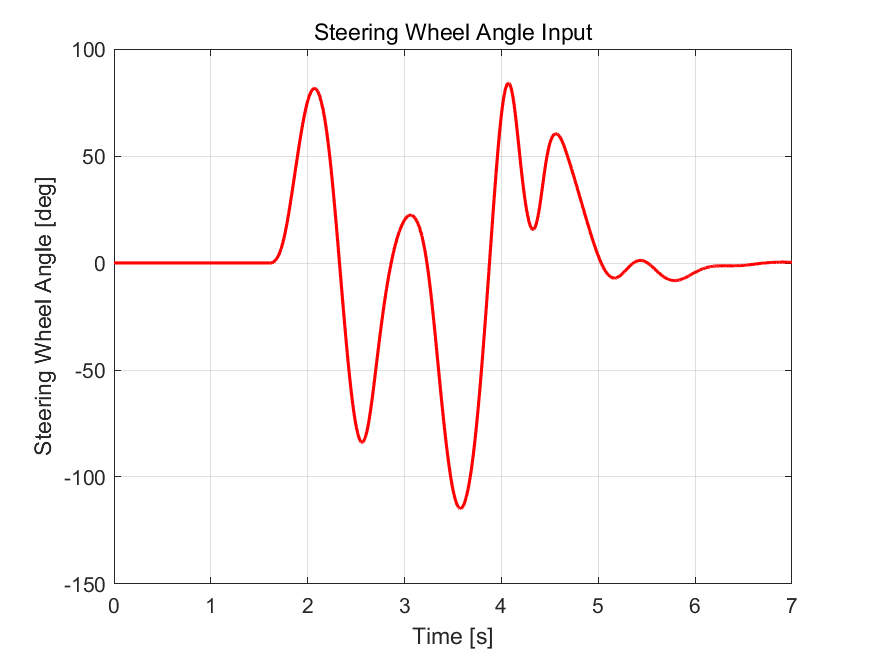

方向盘转角 (deg)

3)仿真测试结果对比：PanoCar vs. CxxSim

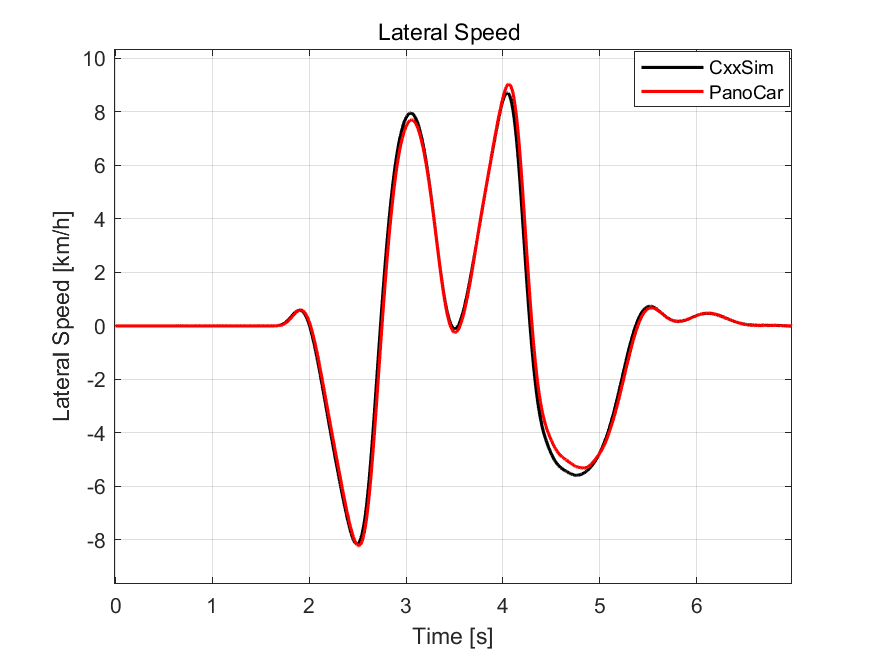

侧向车速 (km/h)

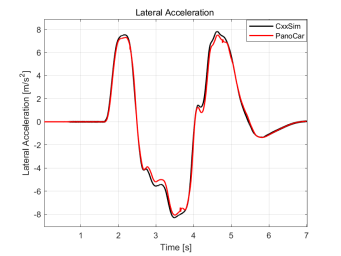

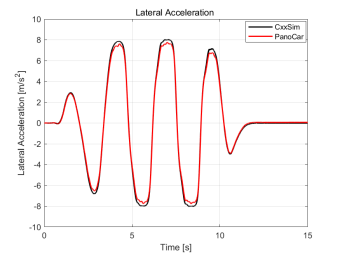

侧向加速度(m/s^2)

车身侧倾角 (deg)

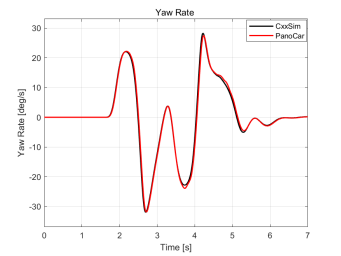

横摆角速度 (deg/s)

6.蛇行

1)测试目的：评估车辆连续避障时的操控稳定性；

2)测试工况：平坦高附路面 (Mu=0.85)，车速闭环控制、期望车速80 (km/h)，方向盘转角输入如下图所示；

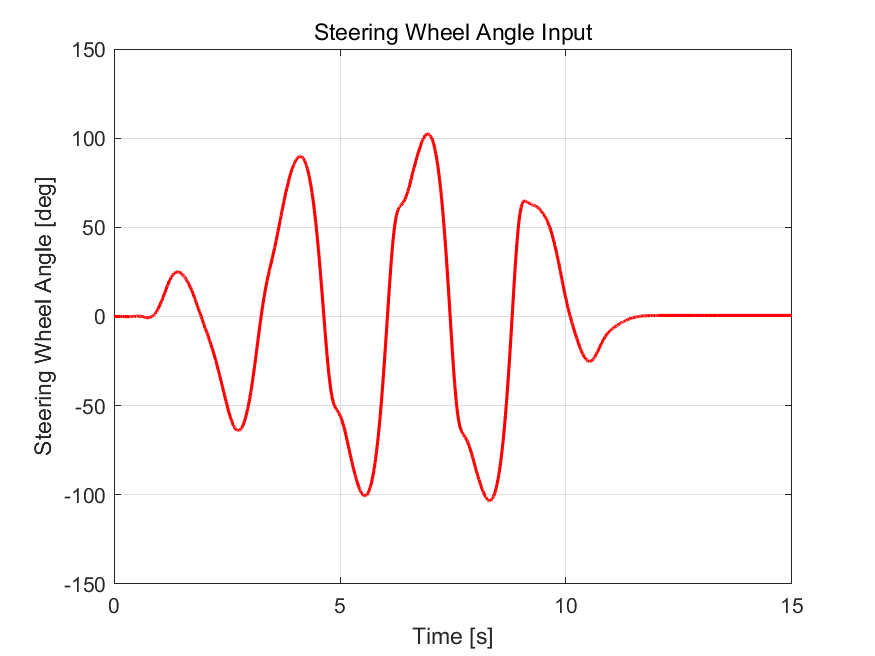

方向盘转角 (deg)

3)仿真测试结果对比：PanoCar vs. CxxSim

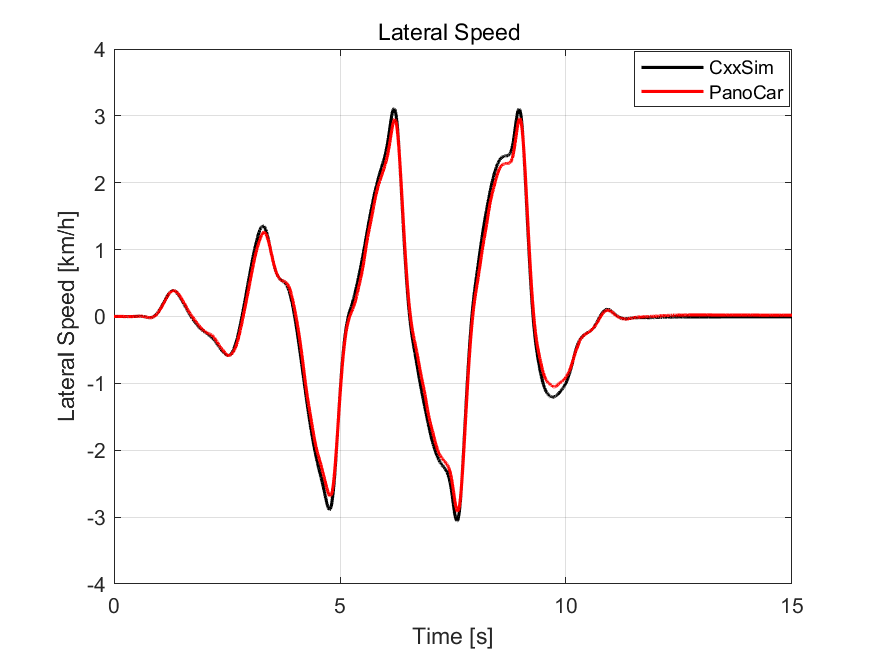

侧向车速 (km/h)

侧向加速度(m/s^2)

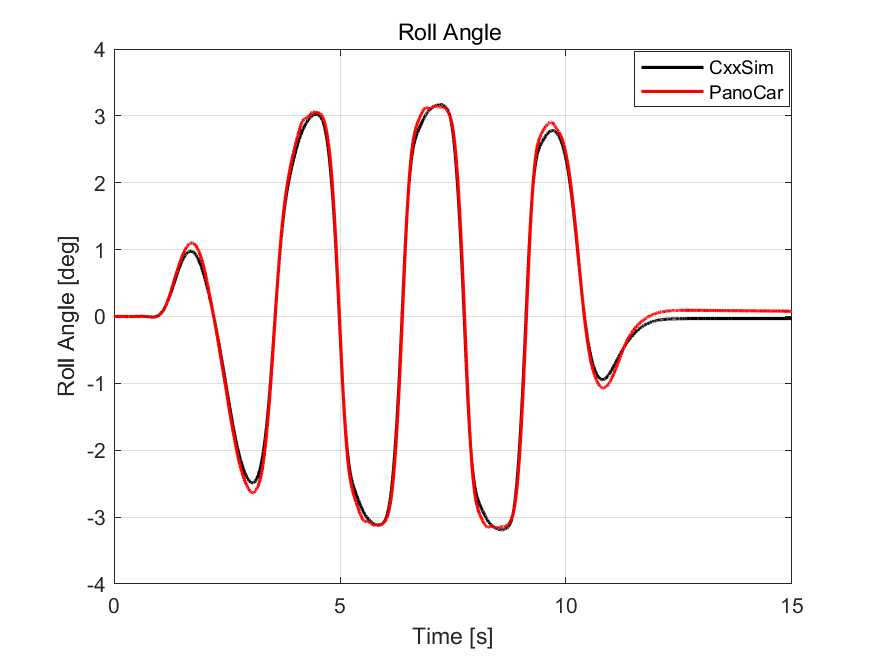

车身侧倾角 (deg)

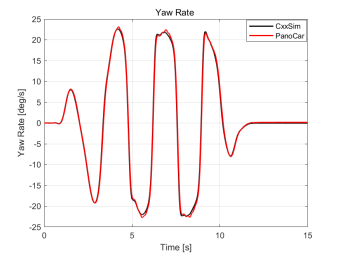

横摆角速度 (deg/s)
