逆变器噪声从哪来？8张图拆解PWM谐波与NVH优化密码

一、逆变器噪声：PWM开关引发的“谐波交响乐”

逆变器的核心是将直流电压转换为交流电驱动电机，而PWM开关过程会产生大量高频谐波，这些谐波通过电磁力激发电机结构振动，最终辐射为噪声。其本质是：开关频率相关的谐波与基波电流谐波相互作用，形成复杂的力-振动-噪声传递链。

关键原理：边带阶次与频率公式

当固定开关频率 fswi分量视为“零阶”时，噪声与振动的主要边带阶次、电流谐波阶次有明确规律（见图1）：

·振动/噪声边带阶次：±mp（m为奇数，p为极对数），对应频率

f=fswi±mp⋅f0（f0为基波电频率）；

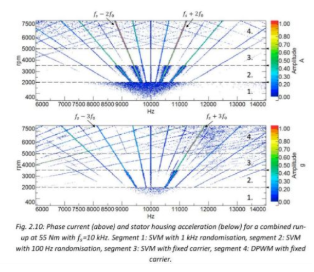

·电流谐波阶次：±np（n为偶数），其中DPWM（不连续PWM）的 fswi±2f0谐波显著高于SVM（空间矢量调制）（见图1对比）。

二、谐波“家族”：纯PWM线与空间阶数密码

逆变器噪声的谐波可分为“纯PWM线”（由开关频率主导）和“空间谐波”（由电机结构主导）。通过分组分析，我们能清晰识别不同谐波的来源（见图3）。

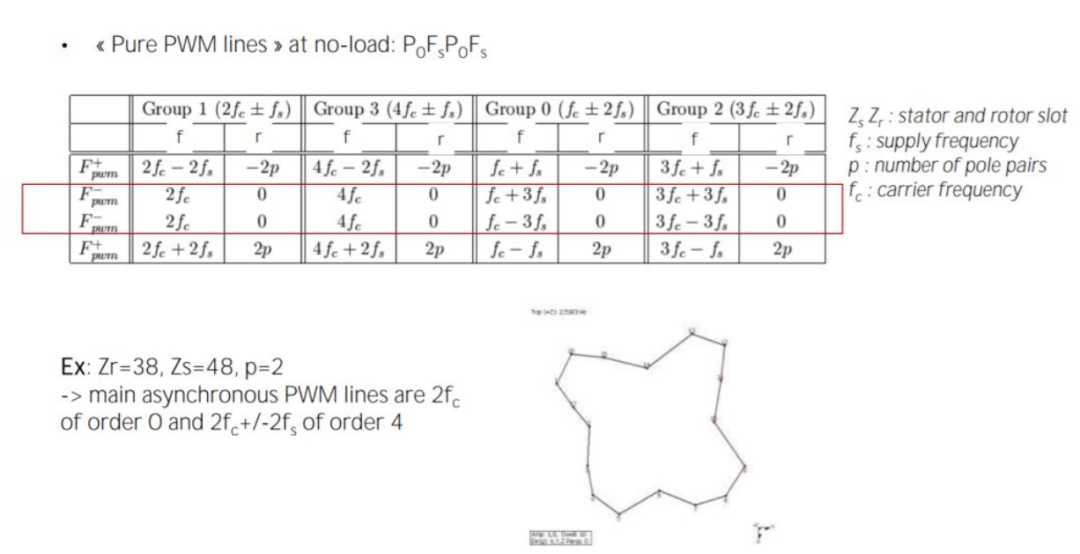

纯PWM线的4大分组（空载场景）

例：异步PWM的主要谐波为 2fc（0阶）和 2fc±2fs（4阶）（见图3举例）。

空间矢量调制（SVM）的谐波特征

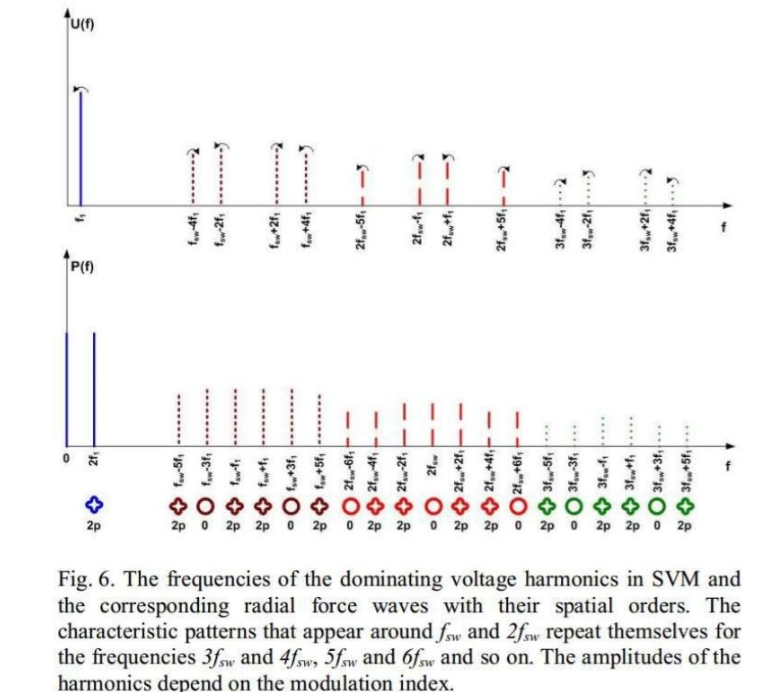

SVM作为主流调制策略，其电压谐波围绕 fsw、2fsw重复，对应径向力波的空间阶数以0阶和2p阶为主（见图4）。谐波幅度受调制指数影响，合理设计可抑制低阶力波（如2p阶径向力是振动的主要来源）。

三、PWM策略：噪声的“调控开关”

不同的PWM策略会显著改变谐波分布，进而影响噪声特性。从固定开关频率到扩频技术，策略选择需权衡噪声峰值、频谱宽度与系统效率。

1. 固定开关频率策略：异步vs同步vs CA PWM

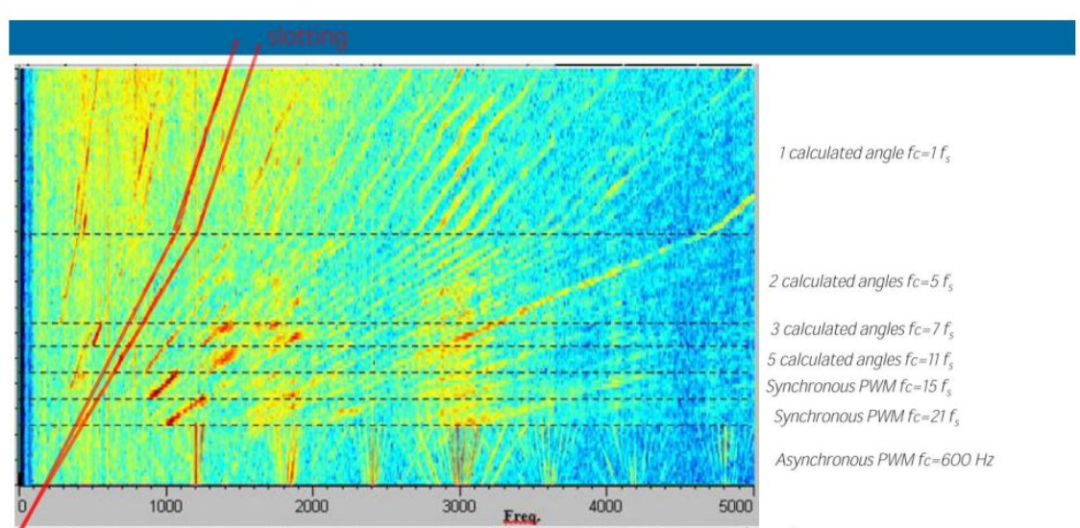

·异步PWM：载波频率 fc固定（如600Hz），与基波频率 fs无关，噪声声谱呈“离散线谱”（见图2声谱图中的黄色/红色 区域）；

·同步PWM：fc=m⋅fs（m为整数，如15fs、21fs），声谱线更密集，可通过调整 m避开共振频率；

·CA PWM（计算角PWM）：fc=(2n+1)fs（n为每周期计算角数），等效开关频率更高，噪声更平滑（见图2标注）。

关键现象：PWM策略切换会导致噪声“突变”（等效开关频率不连续），如从异步切同步时声谱线突然加密（见图2）。

2. 扩频策略：给噪声“摊薄”

为降低单一频率的噪声峰值，可采用扩频技术（见图6）：

·确定性扩频：如正弦调制DPWM，有规律地调整开关角；

·随机扩频（RPWM）：随机变化脉冲宽度/位置，将能量分散到更宽频带（“削峰填谷”）。

注意：扩频可能展宽激励频谱，若与系统固有频率重叠，反而可能升高噪声（需结合阻尼特性评估）。

四、频谱分析：用“声纹”定位噪声源

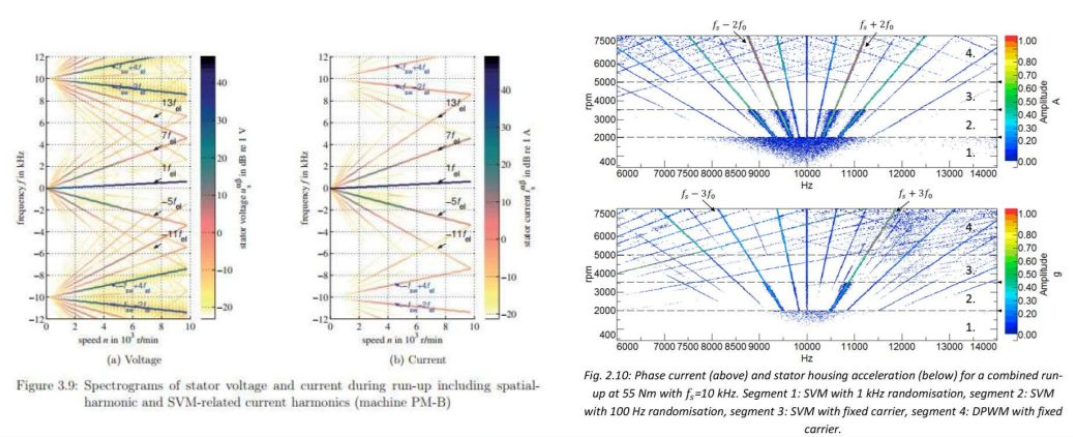

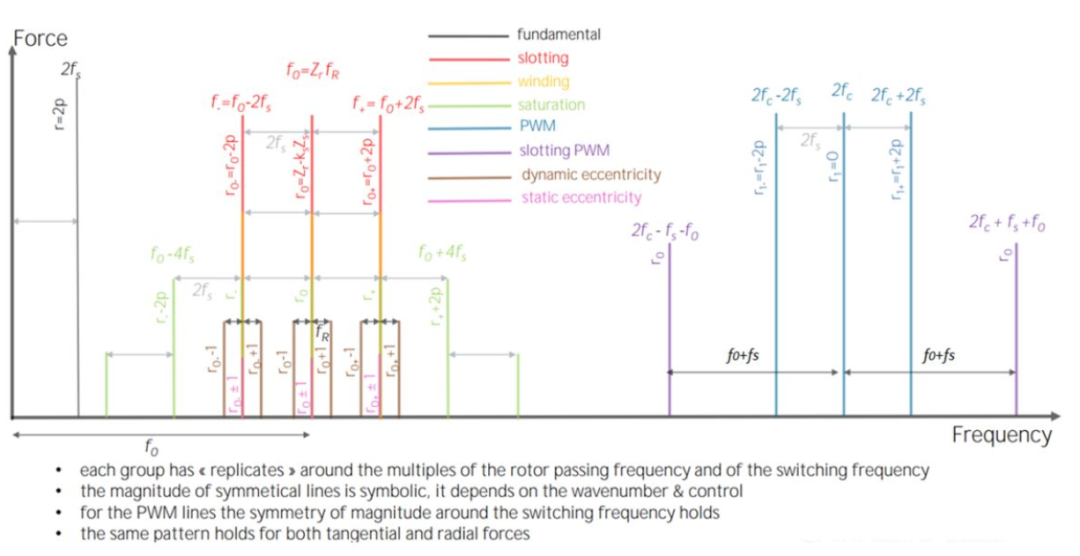

通过频谱图（如声谱图、振动加速度谱）可直观识别噪声来源（见图7、8）：

·纯齿槽线：与电机结构（槽数、极对数）相关，呈低频连续谱；

·纯PWM线：与开关频率相关，呈高频离散谱（如4kHz、6kHz、8kHz处的峰值）；

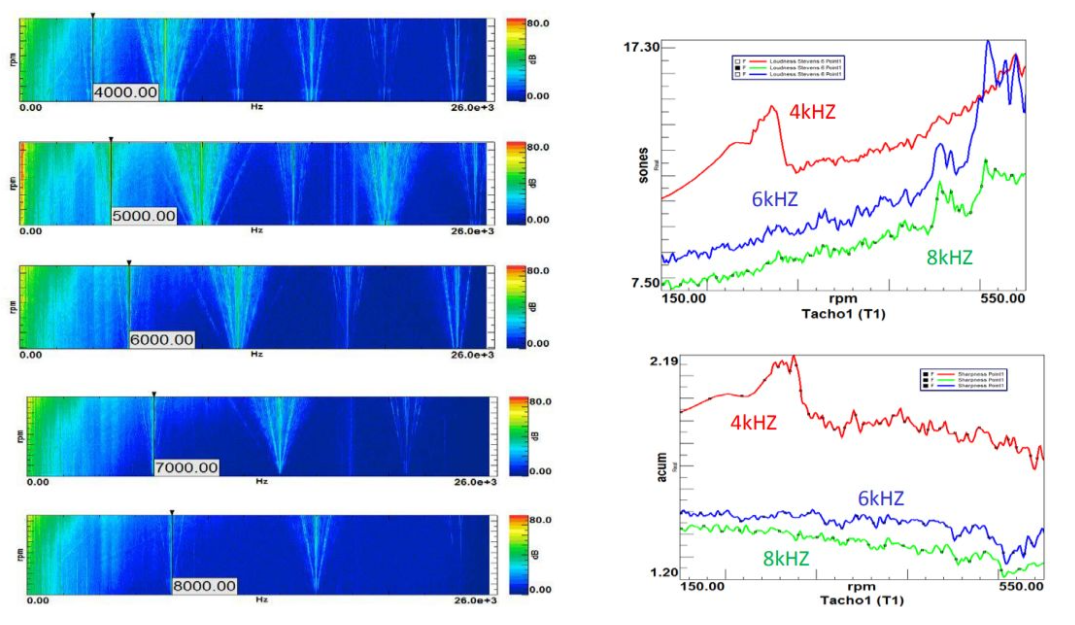

·趋势：提高开关频率（如从4kHz到8kHz）可显著降低振动速度（见图8右图），但需权衡开关损耗。

五、工程优化：从谐波抑制到策略选择

结合上述分析，降低逆变器噪声的核心思路：

1.选对PWM策略：优先同步PWM或CA PWM，避开共振频率；高速场景用高 fc异步PWM；

2.扩频降峰值：对固定频率噪声突出的场景，采用随机扩频（RPWM）摊薄能量；

3.频谱监测：通过图2、8的声谱/振动谱识别主导谐波，针对性抑制（如优化 fc远离固有频率）；

4.人耳敏感度：开关频率＞2.5kHz时可利用人耳听觉盲区（见图6），兼顾降噪与效率。

总结

逆变器噪声是PWM谐波、电机结构与控制策略共同作用的结果。掌握谐波阶次（±mp、±np）、纯PWM线分组（Group 0-3）、PWM策略特性（异步/同步/扩频），才能从“被动降噪”转向“主动设计”。希望这8张图的解读，能帮你解开逆变器噪声的“黑箱”！
