一文说清楚以下概念：模态仿真、扫频分析、定频振动和随机振动

在工程设计的战场上，CAE仿真技术就像一位隐形的超级英雄，帮助工程师们预见产品在真实环境中的表现。今天，我们将深入探讨CAE振动仿真中的四大"武器库"：模态仿真、扫频分析、定频振动和随机振动。这些看似高深的概念，实则是每位工程师都应该掌握的实用技能。

一、振动仿真的基石：模态与扫频分析

模态仿真是振动分析的起点，它揭示了结构的"DNA"——固有频率和模态形状。通过求解[K]{φ}=ω²[M]{φ}这个关键方程（K为刚度矩阵，M为质量矩阵），工程师可以避免产品在实际使用中发生灾难性共振。比如汽车白车身的一阶弯曲模态通常控制在30Hz左右，就是为了避开路面激励和发动机振动的主要频率范围。

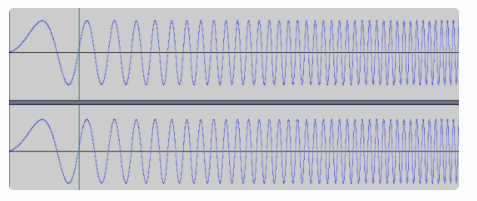

扫频分析则像是给结构做"动态体检"，通过在1Hz-100Hz范围内施加单位激励载荷，绘制出结构的响应曲线，精准定位共振峰值。在汽车悬架系统优化中，这种方法能快速识别出需要避开的危险频率区间。ANSYS Harmonic Response模块是进行此类分析的得力工具。

二、定频vs随机振动：工程场景大比拼

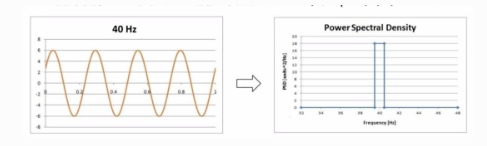

定频振动如同狙击枪，针对特定频率进行精确打击：

• 激励类型：确定性正弦波（如电池包国标要求的24Hz固定频率测试）
• 分析方法：ANSYS Harmonic模块
• 典型应用：电机转子不平衡测试、实验室振动台验证
• 主要风险：共振放大效应，可能导致飞机叶片等关键部件疲劳失效

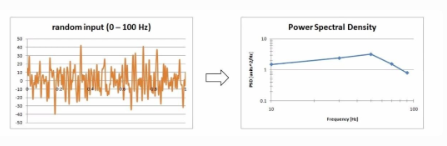

随机振动则像霰 弹枪，模拟真实世界的复杂工况：

• 激励类型：宽频谱随机噪声（用功率谱密度PSD表示）
• 分析方法：蒙特卡罗模拟，输出RMS应力（Abaqus Random Response）
• 典型场景：汽车在崎岖路面的行驶工况
• 主要挑战：累积疲劳损伤，如电池包需要经受21小时连续随机振动测试

  关键区别速查表：

三、实战技巧与案例解析

高效分析五步法：

1. 精确建模 → 2. 模态分析 → 3. 扫频测试 → 4. 定频/随机分析 → 5. 实验验证

加速计算小贴士：

• 随机振动采用模态缩减法
• 定频共振时增加阻尼设置
• 优先处理低阶模态

某新能源电池包优化案例：

1. 模态分析发现20Hz危险共振点
2. 扫频确认响应峰值位置
3. 随机振动模拟验证满足21小时路面振动标准
4. 通过结构加强避开共振区间

四、工程师的振动分析工具箱

掌握这四种振动分析方法，就像获得了CAE世界的"振动解码器"：

• 模态分析是基础体检
• 扫频分析定位问题频率
• 定频振动验证特定工况
• 随机振动还原真实环境

在工程实践中，往往需要多种方法配合使用。比如汽车NVH优化，就需要先通过模态分析了解结构特性，再用扫频找出敏感频率，最后通过随机振动评估实际路况下的表现。

记住：好的振动分析不是要消除所有振动，而是让结构在预期寿命内，以可控的方式应对各种振动挑战。现在，是时候拿起这些工具，为你的设计注入更强大的可靠性了！
