结构仿真中最复杂且常用的功能是什么？我说是接触设置！一个案例实战展示！

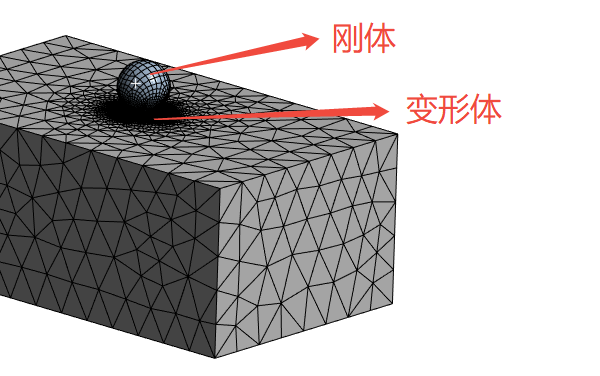

模型如下：



定义摩擦接触，接触模型选择拉格朗日法：

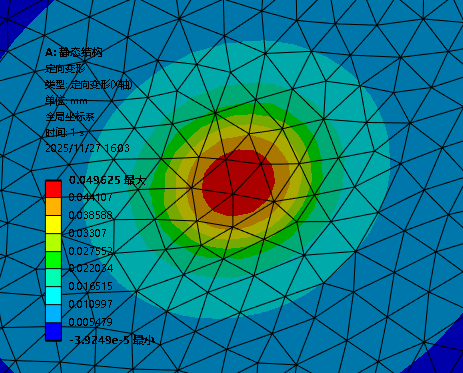

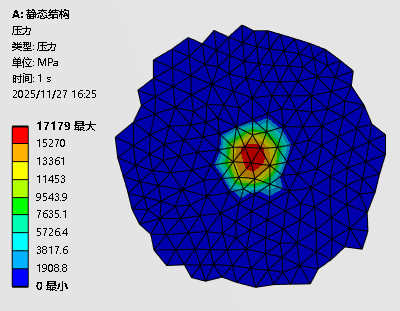

对刚球施加向下0.05mm的远程位移载荷，接触压力、接触反力、接触面位移如下：

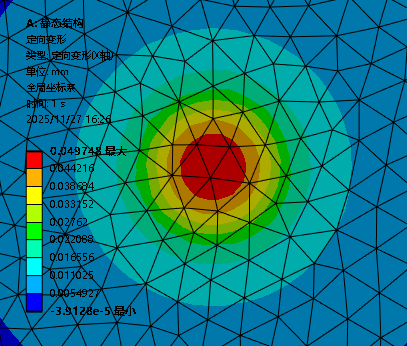

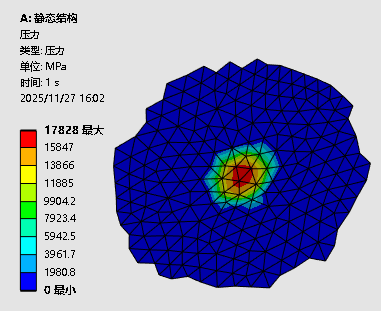

现将远程位移载荷0.05mm改为力载荷5814.5N，接触压力、接触反力、接触面位移如下：













总结：如果由我来做，误差不大，总体算能对上。

将位移载荷改为力载荷后，如果接触设置维持不变，计算显示成功，但接触结果为0，即计算无效。



以上现象的解决办法为：将稳定阻尼因数设置一个较小值，本文设置为0.01，成功解决以上现象。

奥秘在于查看初始接触状态是接近打开(Near Open)，该场景一般需要设置稳定阻尼因数。



解决接近打开的另一个办法是将界面处理改为调整接触，

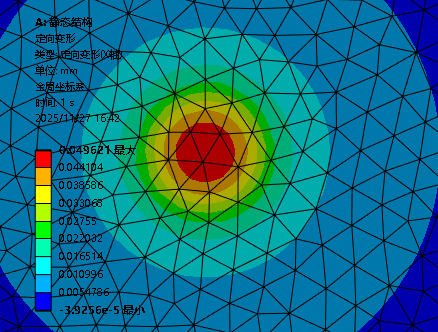

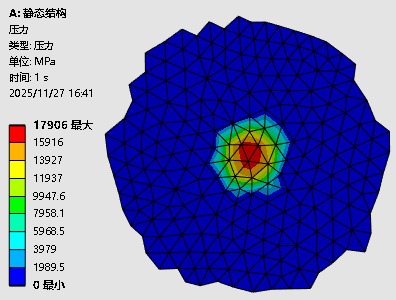

这两种办法的结果即为上节的分析结果。

做好结构仿真需要三个层面的能力：

1）力学概念；

2）软件操作；

3）行业产品；

该学员遇到的疑惑属于软件操作层面。

对于通用结构仿真，软件操作最复杂的就是接触设置，我录过八个小时的视频，把ANSYS Workbench界面、ANSYS经典界面、ABAQUS界面的接触设置讲的非常深入和系统，可以说全网第一。

不过我始终认为，软件操作的知识是很有限的。最终考验分析能力的还是力学概念和行业产品知识。

我鼓励的仿真学习模式是：以需求和问题为导向，不必过度研究软件本身。
